横焊焊接基本操作技术

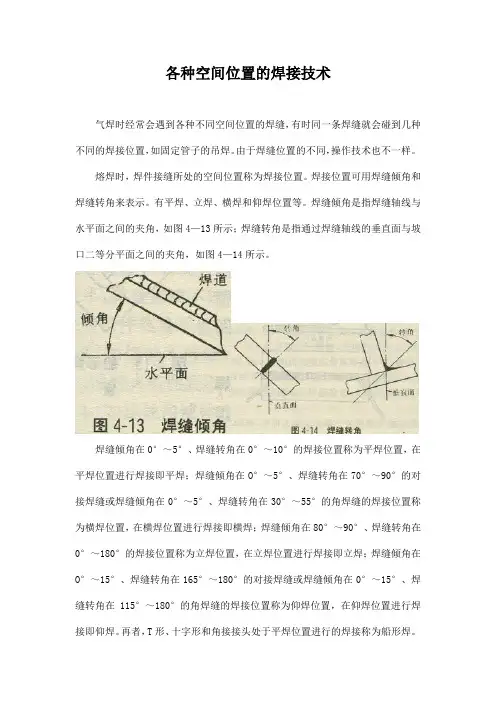

各种空间位置的焊接技术气焊时经常会遇到各种不同空间位置的焊缝，有时同一条焊缝就会碰到几种不同的焊接位置，如固定管子的吊焊。

由于焊缝位置的不同，操作技术也不一样。

熔焊时，焊件接缝所处的空间位置称为焊接位置。

焊接位置可用焊缝倾角和焊缝转角来表示。

有平焊、立焊、横焊和仰焊位置等。

焊缝倾角是指焊缝轴线与水平面之间的夹角，如图4—13所示；焊缝转角是指通过焊缝轴线的垂直面与坡口二等分平面之间的夹角，如图4—14所示。

焊缝倾角在0°～5°、焊缝转角在0°～10°的焊接位置称为平焊位置，在平焊位置进行焊接即平焊；焊缝倾角在O°～5°、焊缝转角在70°～90°的对接焊缝或焊缝倾角在0°～5°、焊缝转角在30°～55°的角焊缝的焊接位置称为横焊位置，在横焊位置进行焊接即横焊；焊缝倾角在80°～90°、焊缝转角在0°～180°的焊接位置称为立焊位置，在立焊位置进行焊接即立焊；焊缝倾角在O°～15°、焊缝转角在165°～180°的对接焊缝或焊缝倾角在0°～15°、焊缝转角在115°～180°的角焊缝的焊接位置称为仰焊位置，在仰焊位置进行焊接即仰焊。

再者，T形、十字形和角接接头处于平焊位置进行的焊接称为船形焊。

船形焊，详见图4—15。

(一)平焊对接接头的平焊是气焊工操作技术的基础，平焊一般采用左焊法，详见图4—16。

平焊的具体操作方法如下：1．当焊接处加热至红色时，尚不能加入焊丝。

必须待焊接处熔化并形成熔池时，才可加入焊丝。

有时焊丝端部碰到熔池边缘上，发生粘住现象，这时不要用力拔焊丝，可用火焰加热粘住的地方，焊丝就会自行脱离。

如熔池凝固后还需要继续施焊时，应将原熔池周围加热，待熔池变得清晰明亮后，再加入焊丝继续施焊。

气焊时各种位置的焊接方法一、平焊平焊是气焊最常用的一种焊接方法。

平焊操作方便,焊接质量可靠,生产率高。

平焊采用的主要接头形式是对接,并多用左向焊法进行焊接。

焊炬与焊丝对于焊件的相对位置如图1所示。

火焰焰心的末端与焊件表面应保持2～6mm的距离,焊炬与焊件的角度根据焊件厚度来决定。

但各种厚度的焊件在刚开始焊接时,焊炬与焊件的角度可以大些,随着焊接过程的进行，由于焊件的温度升高，则焊炬与焊件的角度可以减少些。

焊丝与焊炬的夹角应保持在90°左右,焊丝始终浸在熔池内，并不断地搅拌熔池,以促使熔池内的杂质上浮（焊薄件时焊丝可作上下运动）。

在整个施焊过程中,火焰必须始终笼罩着熔池和焊丝末端，以免熔化金属与空气接触而氧化。

施焊时应将焊件与焊丝同时烧熔,使焊丝金属与焊件金属在液体状态下均匀地熔合成焊缝。

由于焊丝容易熔化，所以火焰应较多地集中在焊件上，否则会产生未焊透等缺陷。

在焊接过程中,有时会产生熔池过大，液体金属过多的现象,原因是熔池温度太高。

此时可采用间断焊方法来降低熔池温度,待稍微冷却后，再以正常的速度焊接。

在调整熔池温度时,不应将火焰完全离开熔池,而是将火焰提高，并且使火焰的气流一直笼罩熔池,以免熔池金属发生氧化而影响焊接质量。

焊接结束时,焊炬应缓慢提起,使焊缝结尾部分的熔池逐渐缩小。

为了防止在收尾时产生气泡和收尾处未填满的现象，必要时还可添加焊丝将气泡重新熔化,直至收尾处填满,火焰才能移开。

总之，在整个焊接过程中,要正确地选择规范和掌握操作方法,控制熔池温度和焊接速度,防止产生未焊透、过热甚至焊穿等缺陷。

二、立焊立焊时焊丝和焊矩的位置如图2所示，它比平焊要因难一些，原因是熔池中的液体金属易往下淌，焊缝表面不易形成均匀的焊波。

为此，立焊时应注意以下几点：1.应采用能率比平焊时小的火焰进行焊接。

2.应严格控制熔池温度，熔池面积不能太大，熔池的深度也应该小一些。

3.焊矩应沿焊接方向向上倾斜一定角度，一般与焊件保持75°～80°，这样就能借助火焰气流的压力来支承熔池，不使熔化金属下淌。

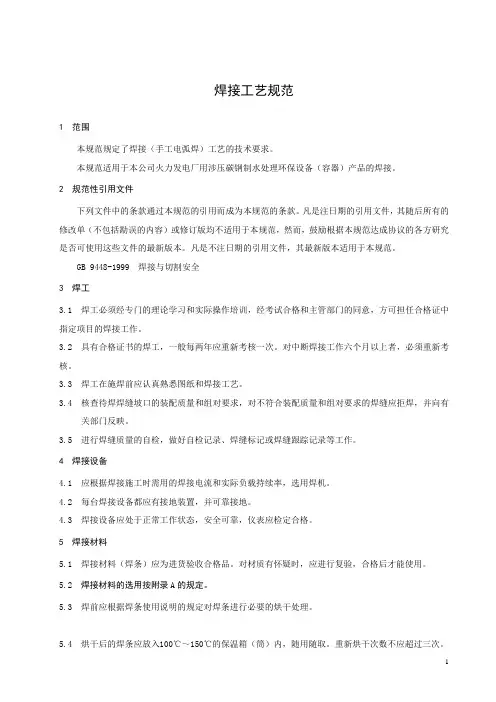

焊接工艺规范1 范围本规范规定了焊接（手工电弧焊）工艺的技术要求。

本规范适用于本公司火力发电厂用涉压碳钢制水处理环保设备（容器）产品的焊接。

2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB 9448-1999 焊接与切割安全3 焊工3.1 焊工必须经专门的理论学习和实际操作培训，经考试合格和主管部门的同意，方可担任合格证中指定项目的焊接工作。

3.2 具有合格证书的焊工，一般每两年应重新考核一次。

对中断焊接工作六个月以上者，必须重新考核。

3.3焊工在施焊前应认真熟悉图纸和焊接工艺。

3.4核查待焊焊缝坡口的装配质量和组对要求，对不符合装配质量和组对要求的焊缝应拒焊，并向有关部门反映。

3.5进行焊缝质量的自检，做好自检记录、焊缝标记或焊缝跟踪记录等工作。

4 焊接设备4.1 应根据焊接施工时需用的焊接电流和实际负载持续率，选用焊机。

4.2 每台焊接设备都应有接地装置，并可靠接地。

4.3 焊接设备应处于正常工作状态，安全可靠，仪表应检定合格。

5 焊接材料5.1 焊接材料（焊条）应为进货验收合格品。

对材质有怀疑时，应进行复验，合格后才能使用。

5.2 焊接材料的选用按附录A的规定。

5.3 焊前应根据焊条使用说明的规定对焊条进行必要的烘干处理。

5.4 烘干后的焊条应放入100℃～150℃的保温箱（筒）内，随用随取。

重新烘干次数不应超过三次。

6 焊前准备6.1 坡口加工材料为碳素钢的坡口可采用冷加工或热加工方法制备。

6.2 焊接坡口应符合图样规定。

6.3 焊接坡口应保持平整，不得有裂纹、分层、夹渣等缺陷。

6.4 焊前应将坡口表面及两侧的水、氧化物、油污、锈、熔渣等杂质清除干净。

清理范围为：对接焊缝坡口表面及两侧（距坡口边20mm宽度范围内）；角焊缝焊脚尺寸K + 10mm～20mm。

电焊技术入门基础教程(共28页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电焊技术入门基础教程电焊技能应用基础知识电焊应用很广泛，各行各业都需要它，很吃香的一种技能。

电焊是一门容易学的技术，但是要运用好就看个人的领悟能力，加上理论和实践的学习。

电焊实际就是焊接的分类，同类的还有气割。

普通的电焊有氩弧焊，气焊等等。

电焊技术要领; 主要是实践。

毕竟实践出真理!电焊（手工焊）有哪几种焊法1G：平焊或转动 2G：横焊或垂直固定 3G：立焊 4G：仰焊 5G：水平固定 6G：45°固定 5GX：立焊（向下）⊥：角焊缝（各种位置）电焊焊立缝时,怎么个法焊最平面立焊用连弧焊成型比较好,电流比平焊的电流小10%,角度为70至75度左右.我们一般用锯齿形和月牙形运条方法,主要是自己自己适用就行.焊立缝的时候有时会有小裂缝是怎么回事出现裂缝的原因可能是多方面的，可从以下几方面查找：1.材质是哪类，据此应选择匹配的焊接材料；2. 根据材料及接头形式，选择合适的焊接施工规范，必要时要通过试验确定焊接施工工艺参数，多道焊时还要注意控制层间温度；3. 根据经验，如此厚的两个件焊接，应该焊前进行预热。

回复：请教焊接后钢管出现裂缝的原因和解决办法出现裂缝的原因:1.焊缝收缩应力太大，容易产生缓慢裂纹。

2.焊缝受热不均匀，容易发生脆性。

3.焊接方法和顺序不合理。

4.层间温度控制不好。

防止措施：1.首先要选择合理的焊接顺序，采用对称焊。

2.多层多道焊，焊完每一道焊缝（别是打底焊）时要认真处理好焊缝表面的焊渣、氧化皮，以防止赃物在下一层焊缝中形成缺陷。

3.调整冷却速度，冷却越快，变形越大。

结晶裂纹倾向也越大。

4.焊后消除残余应力。

电焊怎么焊才能焊平总是焊完铁上一个大棱不好看还不结实, 是怎么回事首先你要了解电焊的原理. 说简单点. 你只要把握好熔池就可以. 熔池就是. 头上的红圈. 它到哪哪就化. 还有你说的不结实. 你也没说焊多厚的板. 简单的方法是打坡口斜30度磨钝边. 母材对上时留的缝隙可以划过打底的焊条就可以......电焊的弧光很强烈，可使人短暂失眠。
