下载文档原格式

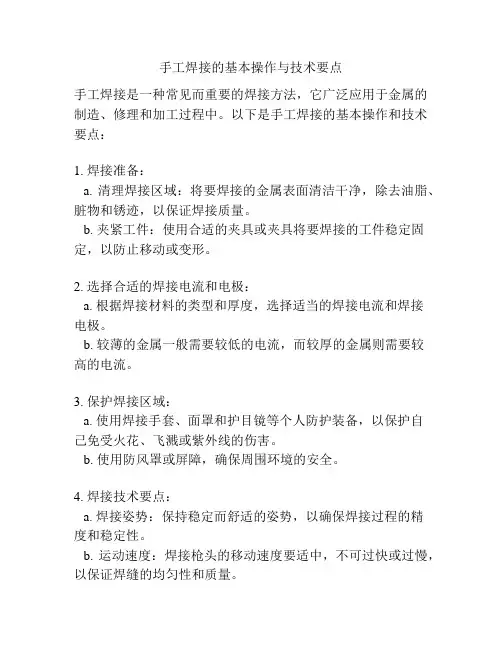

详述手工焊接技术要点及其注意事项手工焊接技术要点及其注意事项1. 引言手工焊接是一种常见的金属连接技术，通过熔化金属来将两个或更多的工件连接在一起。
它在制造业、建筑业和修理业中起着至关重要的作用。
本文将深入探讨手工焊接技术的要点及注意事项，以帮助读者更全面地了解这一领域。
2. 基本概念手工焊接是一种热加工方法，通过加热和熔化金属，利用熔融金属填充件将工件连接在一起。
在进行手工焊接时，要特别注意焊接材料、电流、焊接方式和焊接材料的选择。
焊接时需要保持焊缝和熔化金属的稳定性，避免产生气孔、裂纹和其他质量缺陷。
3. 技术要点（1）焊接设备手工焊接需要使用适当的设备，例如电弧焊机、气体焊接设备或者其他特定的手工焊接工具。
不同的焊接设备适用于不同的工件材料和厚度，在选择焊接设备时需要参考相关规范和要求。
（2）焊接技术焊接技术包括焊接位置、焊接速度、电流电压调节、焊丝送丝速度等。
在进行手工焊接时，需要熟练掌握这些技术要点，以确保焊接质量和效率。
（3）材料选择选择合适的焊接材料对于手工焊接至关重要。
焊接材料的质量和性能直接影响焊接接头的质量和稳定性。
根据工件材料的特点和要求，选择适用的焊接材料和填充材料。
4. 注意事项（1）安全第一在进行手工焊接时，安全永远是首要考虑的因素。
需要佩戴防护面具、焊接手套和防护服，确保周围环境通风良好，避免引起火灾或职业病。
在使用焊接设备时，需要严格遵守操作规程，以免发生意外。
（2）环境控制手工焊接需要在特定的环境下进行，例如清洁、干燥、无风的工作场所。
焊接区域应该远离易燃和易爆物品，以确保安全和质量。
（3）质量监控在进行手工焊接时，需要对焊接质量进行实时监控。
及时调整焊接设备、焊接材料和操作技术，以确保焊缝质量和工件连接的稳定性。
5. 个人观点手工焊接是一门技艺，需要不断的练习和积累经验。
在实际应用中，需要根据不同的工件和要求，灵活运用各种手工焊接技术和工艺。
只有不断学习和改进，才能成为一名优秀的手工焊接工作者。
手工焊接培训教手工锡焊的基本操作及技术要点-.锡焊基本条件1.焊件可焊性不是全部的材料都可以用锡焊实现连接的，只有∙部分金属有较好可焊性(严格的说应当是可以锡焊的性质)，才能用锡焊连接。
•般铜及 其合金，金，银，锌，银等具有较好可焊性，而铝，不锈钢，铸铁等可焊性很差，•般需采纳特殊焊剂及方法才能锡焊。
2∙焊料合格铅锡焊料成分不合规格或杂质超标都会影响焊锡质量，特殊是某些杂质含量，例如锌，铝，镉等，即使是0. 001 %的含量也会明显影响焊 料润湿性和流淌性，降低焊接质量。
再高超的厨师也无法用劣质的原料加工出美味佳肴，这个道理是显而易见的。
3 .焊剂合适焊接不同的材料要选用不同的焊剂，即使是同种材料，当采纳焊接工艺不同时也往往要用不同的焊剂，例如手工烙铁焊接和浸焊，焊后清洗 与不清洗就需采纳不同的焊剂。
对手工锡焊而言，采纳松香和活性松香能满足大部分电子产品装配要求。
还要指出的是焊剂的量也是必需留意的, 过多，过少都不利于锡焊。
4 .焊点设计合理合理的焊点几何外形，对保证锡焊的质量至关重要，如图一 (a)所示的接点由于铅锡料强度有限,很难保证焊点足够的强度,而图一 (b)的接头 设计则有很大改善。
图二表示印制板上通孔安装元件引线与孔尺寸不同时对焊接质量的影响。
JLNtt 荐图一锡焊接点设计图二 焊盘孔与引线间隙影响焊接质量二.手工锡焊要点1 .把握好加热时间锡焊时可以采纳不同的加热速度，例如烙铁头外形不良，用小烙铁焊大焊件时我们不得不延长时间以满足锡料温度的要求。
在大多数状况下 延长加热时间对电子产品装配都是有害的，这是由于φcφ (b)P ∣ ■过小,律■ (C)问原过大. 形或，孔(叫闰除合适,强度较克（1）焊点的结合层由于长时间加热而超过合适的厚度引起焊点性能劣化。
（2）印制板，塑料等材料受热过多会变形变质。
（3）元器件受热后性能变化甚至失效。
（4）焊点表面由于焊剂挥发，失去爱护而氧化。
结论：在保证焊料润湿焊件的前提下时间越短越好。
手工电焊操作与要领手工电焊是一项广泛应用于大规模制造业和家庭维修等工作领域的技术，对于初学者来说，了解正确的操作方法和要领非常重要。
下面将介绍手工电焊的步骤和技巧。
一、准备工作在进行手工电焊操作之前，需要准备好焊接材料和工具：电焊机，电焊枪，焊丝，副电源和防护器具，如护目镜和手套等。
此外，还需要检查外部环境，确保周围没有易燃物等危险物品。
二、电焊机的操作首先，将电焊机插入副电源并打开电源开关。
接下来，选择焊接模式、电流强度和线径大小等参数设置，以便达到最佳效果。
在操作电焊机时，要始终保持注意力集中，严格按照设定要求进行操作。
三、焊接材料的加工在进行焊接之前，需要对准备好的金属工件进行必要的加工：切除无用杂物、去毛刺、钝化表面等。
这有助于提高焊接强度和耐久度，也能避免杂质进入电焊区域，影响焊接质量。
四、焊接的操作要领在进行焊接操作时，要牢记以下要点：1.持电焊枪角度。
应始终保持电焊枪的角度大于30度，与目标金属表面保持一定的距离，这有助于避免短路现象和产生过大的熔池，同时也能保证焊接线的均匀分布。
2.均匀焊接。
要均匀地对焊接区域进行加热，一般情况下可同时加热两个焊接部位，直到短路出现并局部熔化。
3.适时停焊。
在焊接过程中，应聚焦于熔池的变化情况，并及时停止电流，使熔池快速冷却，避免出现过大的焊缝，同时也能减少对被焊接材料的热影响。
4.保护焊缝。
在焊接完成后，应及时用铲子在电焊区域中央产生沟槽，以便盛装焊渣的水晶碗能起到防风、防烟、防氧化的作用，应当尽量防止电焊区域遭受空气污染。
手工电焊是一项高技术要求的制造业技术，需要掌握基本操作方法和技巧才能正确使用，以上就是电焊的准备、操作和要领的相关内容介绍。
初学者在学习的过程中要小心谨慎，特别注意安全防护，同时注意保养和维护工具以保证电焊的正常使用。
手工TIG焊（钨极氩弧焊）的操作要点1、焊枪的握法用右手握焊枪，食指和拇指夹住焊枪前身部位，其余三指触及工件支点，也可用食指或中指作支点。
呼吸要均匀，要稍微用力握住焊枪，保持焊枪的稳定，使焊接电弧稳定。
关键在于焊接过程中钨极与工件或焊丝不能形成短路。
2、引弧（1）高压脉冲发生器或高频振荡器进行非接触引弧，将焊枪倾斜，使喷嘴端部边缘与工件接触，使钨极稍微离开工件，并指向焊缝起焊部位，接通焊枪上的开关，气路开始输送氩气，相隔一定的时间（2～7s）后即可自动引弧，电弧引燃后提起焊枪，调整焊枪与工件间的夹角开始进行焊接。
（2）直接接触引弧，但需要引弧板（纯铜板或石墨板），在引弧板上稍微刮擦引燃电弧后再移到焊缝开始部位进行焊接，避免在始焊端头出现烧穿现象，此法适用于薄板焊接。
引弧前应提前5～10s送气。
3、填丝填丝方式和操作要点见下表。
填丝方式和操作要点填丝时，还必须注意以下几点：（1）必须等坡口两侧熔化后填丝填丝时，焊丝和焊件表面夹角15°左右，敏捷地从熔池前沿点进，随后撤回，如此反复。
（2）填丝要均匀，快慢适当送丝速度应与焊接速度相适应。
坡口间隙大于焊丝直径时，焊丝应随电弧做同步横向摆动。
4、左焊法或右焊法左焊法适用于薄件的焊接，焊枪从右向左移动，电弧指向未焊部分，有预热作用，焊速快、焊缝窄、熔池在高温停留时间短，有利于细化金属结晶。
焊丝位于电弧前方，操作容易掌握。
右焊法适用于厚件的焊接，焊枪从左向右移动，电弧指向已焊部分，有利于氩气保护焊缝表面不受高温氧化。
5、焊接（1）弧长（加填充丝）3～6mm。
钨极伸出喷嘴端部的长度一般为5～8mm。
钨极应尽量垂直焊件或焊件表面保持较大的夹角（70°～85°）。
喷嘴与焊件表面的距离不超过10mm。
（2）厚度大于4mm的薄板立焊时采用向下焊或向上焊均可，板厚4mm以上的焊件一般采用向上立焊。
（3）为使焊缝得到必要的宽度，焊枪除了做直线运动外，还可以做适当的横向摆动，但不宜跳动。
