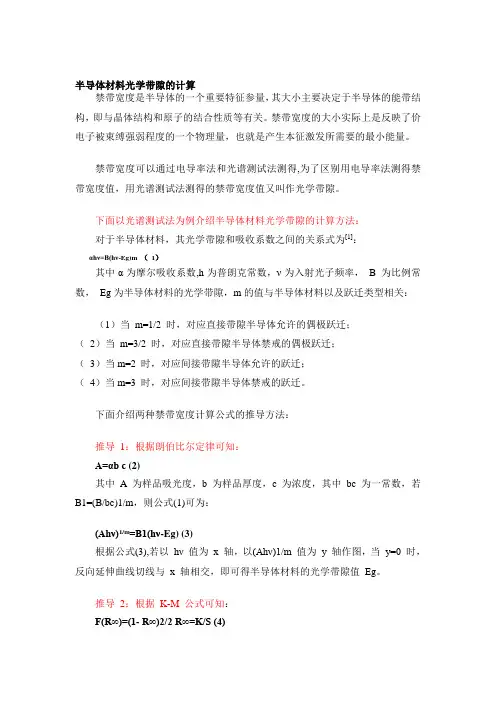

半导体材料光学带隙的计算
禁带宽度是半导体的一个重要特征参量，其大小主要决定于半导体的能带结构，即与晶体结构和原子的结合性质等有关。禁带宽度的大小实际上是反映了价电子被束缚强弱程度的一个物理量，也就是产生本征激发所需要的最小能量。
禁带宽度可以通过电导率法和光谱测试法测得,为了区别用电导率法测得禁带宽度值，用光谱测试法测得的禁带宽度值又叫作光学带隙。
下面以光谱测试法为例介绍半导体材料光学带隙的计算方法：
对于半导体材料，其光学带隙和吸收系数之间的关系式为[1]：
αhν=B(hν-Eg)m （ 1）
其中α为摩尔吸收系数,h为普朗克常数，ν为入射光子频率， B 为比例常数， Eg为半导体材料的光学带隙，m的值与半导体材料以及跃迁类型相关：
（1）当 m=1/2 时，对应直接带隙半导体允许的偶极跃迁；
（ 2）当 m=3/2 时，对应直接带隙半导体禁戒的偶极跃迁；
（ 3）当m=2 时，对应间接带隙半导体允许的跃迁；
（ 4）当m=3 时，对应间接带隙半导体禁戒的跃迁。
下面介绍两种禁带宽度计算公式的推导方法：
推导 1：根据朗伯比尔定律可知：
A=αb c (2)
其中 A 为样品吸光度，b 为样品厚度，c 为浓度，其中 bc 为一常数，若
B1=(B/bc)1/m，则公式(1)可为：
(Ahν)1/m=B1(hν-Eg) (3)
根据公式(3),若以 hν 值为 x 轴，以(Ahν)1/m 值为 y 轴作图，当 y=0 时，反向延伸曲线切线与 x 轴相交，即可得半导体材料的光学带隙值 Eg。
推导 2：根据 K-M 公式可知：
F(R∞)=(1- R∞)2/2 R∞=K/S (4) 其中 R∞为绝对反射率(在日常测试中可以用以硫酸钡做参比测得的样品相对反射率代替[2])， K 为吸收系数， S 为散射系数。若假设半导体材料分散完全或者将样品置于 600入射光持续光照下可认为 K=2α[3]。因在一定温度下样品散射系数为一常数，假设比例常数为 B2， ,我们可通过公式(4)和公式(1)可得：
半导体材料光学带隙的计算禁带宽度是半导体的一个重要特征参量，其大小主要决定于半导体的能带结构，即与晶体结构和原子的结合性质等有关。禁带宽度的大小实际上是反映了价电子被束缚强弱程度的一个物理量，也就是产生本征激发所需要的最小能量。
禁带宽度可以通过电导率法和光谱测试法测得,为了区别用电导率法测得禁带宽度值，用光谱测试法测得的禁带宽度值又叫作光学带隙。
下面以光谱测试法为例介绍半导体材料光学带隙的计算方法：
对于半导体材料，其光学带隙和吸收系数之间的关系式为[1]：
αhν=B(hν-Eg)m （ 1）
其中α为摩尔吸收系数,h为普朗克常数，ν为入射光子频率， B 为比例常数， Eg为半导体材料的光学带隙，m的值与半导体材料以及跃迁类型相关：
（1）当 m=1/2 时，对应直接带隙半导体允许的偶极跃迁；
（ 2）当 m=3/2 时，对应直接带隙半导体禁戒的偶极跃迁；
（ 3）当m=2 时，对应间接带隙半导体允许的跃迁；
（ 4）当m=3 时，对应间接带隙半导体禁戒的跃迁。
下面介绍两种禁带宽度计算公式的推导方法：
推导 1：根据朗伯比尔定律可知：
A=αb c (2)
其中 A 为样品吸光度，b 为样品厚度，c 为浓度，其中 bc 为一常数，若
B1=(B/bc)1/m，则公式(1)可为：
(Ahν)1/m=B1(hν-Eg) (3)
根据公式(3),若以 hν 值为 x 轴，以(Ahν)1/m 值为 y 轴作图，当 y=0 时，反向延伸曲线切线与 x 轴相交，即可得半导体材料的光学带隙值 Eg。
推导 2：根据 K-M 公式可知：
F(R∞)=(1- R∞)2/2 R∞=K/S (4) 其中 R∞为绝对反射率(在日常测试中可以用以硫酸钡做参比测得的样品相对反射率代替[2])， K 为吸收系数， S 为散射系数。若假设半导体材料分散完全或者将样品置于 600入射光持续光照下可认为 K=2α[3]。因在一定温度下样品散射系数为一常数，假设比例常数为 B2， ,我们可通过公式(4)和公式(1)可得：
半导体的光学性质和光电与发光现象
1半导体的光学常数
折射率和吸收系数
反射系数和透射系数
2半导体的光吸收
1.光在导电媒质中传播时具有衰减现象，即产生光的吸收。
2.电子从低能带跃迁到高能带的吸收，相当于原子中的电子从能量较低的能级跃迁到能量较高能级
的吸收。其区别在于：原子中的能级是不连续的，两能级间的能量差是定值，因而电子的跃迁只
能吸收一定能量的光子，出现的是吸收线；而在晶体中，与原子能级相当的是一个由很多能级组
成，实际上是连续的能带，因而光吸收也就表现为连续的吸收带。
本征吸收
直接跃迁和间接跃迁
在光的本征吸收过程中，如果只考虑电子和电磁波的相互作用，则根据动量守恒要求，只可能发
生直接跃迁；但如果还考虑电子与晶格的相互作用，则非直接跃迁也是可能的，这是由于依靠发
射或吸收一个声子，使动量守恒原则仍然得到满足。
选择定则
电子吸收光子产生跃迁时波矢保持不变（电子能量增加）。这就是电子跃迁的选择定则。
伯斯坦（Burstein）移动
本征吸收的长波限要向短波方向移动
费朗兹—克尔德什（Franz-keldysh）效应
在强电场作用下，本征吸收的长波限将向长波方向移动
其他吸收过程
激子吸收
如果光子能量ћω₀
电子，仍然受到空穴的库伦场作用。实际上，受激电子和空穴互相束缚而结合在一起成为一
个新的系统，这种系统称为激子，这样的光吸收称为激子吸收。——不形成电流
自由载流子吸收
对于一般半导体材料，当入射光子的频率不够高，不足以引起电子从带到带的跃迁或形成激
子时，仍然存在着吸收，而且其强度随波长增大而增加。从图可以看出在本征吸收限以外长
波长方面不断增强的吸收作用。这是自由载流子在同一带内跃迁所引起的，称为自由载流子
吸收。
杂质吸收
束缚在杂质能级上的电子或空穴也可以引起光的吸收。电子可以吸收光子跃迁到导带能级；
空穴也同样可以吸收光子而跃迁到价带（或者说电子离开价带填补了束缚在杂质能级上的空
穴）。这种光吸收称为杂质吸收。
晶格振动吸收
在这种吸收中，光子能量直接转换为晶格振动动能。
半导体超晶格的光学性质
半导体超晶格是一种由多个单晶体相互重叠而形成的一种特殊晶体结构，其结构可用于制备纳米尺度下具有特定光学性质的材料。在此文中，将重点介绍半导体超晶格的光学性质，包括其吸收、荧光和折射等方面。
一、吸收
半导体超晶格中的光吸收是一种复杂的现象，通常需要用到量子力学和计算机模拟等方法来解释其微观机制。大多数半导体超晶格对可见光谱范围都表现出一定的吸收特征，其中包括从紫外光到红光的连续吸收带。这些吸收带的宽度和位置通常与超晶格的结构和材料参数有关。例如，对于由InAs和GaAs单晶体交替组成的InAs/GaAs超晶格，其吸收谱在900~1200nm范围内表现出显著的带状结构，这与超晶格的周期和厚度有关。
二、荧光
半导体超晶格的荧光性质是其在光学应用中的重要特征之一。荧光是半导体超晶格在受到光激发后发出的可见光，其波长通常取决于材料的能隙。对于由GaAs和AlAs交替组成的超晶格，在晶格匹配度良好时，其荧光光谱呈现出尖锐的峰形结构。这些峰的位置和强度可能会受到超晶格周期、结构界面的缺陷等因素的影响。
三、折射
半导体超晶格的折射率是其光学性质中的一个重要参数，它直接决定了超晶格材料在光学器件中的应用效果。在正常入射情况下，半导体超晶格的折射率与其周期和材料参数有关。对于某些特殊的超晶格结构，如由氧化锌和硫化锌交替组成的ZnO/ZnS超晶格，其折射率不仅与周期和材料参数有关，还受到光激发和外加电场的影响。这些性质使得ZnO/ZnS超晶格在光电器件中具有广泛的应用前景。
总的来说，半导体超晶格的光学性质是其在光电器件中应用的关键因素之一。对其吸收、荧光和折射等特性的深入研究，可以为制备具有特定光学性质的材料和开发高性能光电器件提供有力支持。
