平板式阳台壁挂太阳能热水器安装手册安装原理图安装热水器所需工具：管钳、活动扳手、钢锯、扩口器、水钻、冲击钻、水平尺、热熔器、Φ19套筒、安全带、手钳、尖嘴钳、剥线钳、螺丝刀、长绳等。

安装所需材料Φ16铜管、橡塑保温管、扎带、锡箔胶带、2平方三芯电源线、绝缘胶带、伴热带（水箱在室外必装）、零度开关等。

安装说明1.集热器的出水端略高1.5-2cm2.水箱比集热器要高200-300mm3.水箱与集热器的连接铜管间距不得超过2.5m4.水箱如放置于室内，打过墙眼时过墙眼应打成斜眼，靠水箱端略高。

5.水箱的出水口与进水口要安装活结，便于日后维护。

6.正确使用减压阀。

7.正确安装使用伴热带。

8.详细了解墙体结构，如果结构是框架结构墙面使用空心砖时，固定水箱的膨胀螺栓应改用通杆螺栓。

9.根据具体情况确定水箱和集热器位置，制定合理可行的安装方案，确保安全。

10.安装角度以不小于30°为宜。

安装步骤1.安装前检查：检查工具材料是否齐全，检查安全带、大绳是否符合安全要求。

确认集热器的出水方向是否符合安装需求。

2.集热器的安装：2.1.先将随机附带的支架分成两组，将三角架组装好（组件4暂不安装），螺栓紧固。

2.2.将支架用膨胀螺栓固定在墙上或阳台上，确定支架安装牢固。

支架的上下位置以不遮挡下层住户窗户为准，左右支架位置距离太阳能集热器左右边沿500-600mm处。

2.3.确认太阳能集热器的出水方向是否在水箱一侧。

2.4.将集热器安全放置于支架上，用组件4压紧太阳能集热器，然后用螺栓紧固；确认集热器安装牢固，位置水平符合要求。

3.水箱的安装：3.1.确认墙体能承受水箱装满水后总重的三倍，否则应采取加固措施。

3.2.确定水箱的安装位置，应确保水箱的下循环管口高于集热器的顶部200-300mm以上；并且水箱与太阳能集热器连接铜管长度不大于2500mm。

3.3.根据水箱吊装板的孔距，将吊装板用Φ16的膨胀螺栓或Φ16的通杆螺栓固定。

阳台壁挂式太阳能热水器（平板、U型管、超导热管抗冻型通用）使用说明书目录1．产品简介 (2)2．工作原理 (2)3．产品特点 (3)4．安全特点 (3)5．产品型号 (6)6．产品组成 (7)7．产品安装 (9)8．产品使用 (13)9．常见问题FAQ (17)1．产品简介阳台壁挂太阳能属于分体式太阳能热水系统，水箱放置在阳台内，集热器放置在建筑南立面阳台上。

其工作原理为：利用集热管将吸收的太阳辐射转换成热能。

再通过水箱内换热器进行二次换热原理，从而使整个水箱内的水温逐渐升高。

2．工作原理集热器里面的吸热器将吸收的太阳辐射转换成热能，使得集热器换热管内中的工质的温度不断升高，再利用自然循环系统，使水箱内的水逐渐升温。

由于集热器内的工质为抗低温液体，能保持在零下40度不冻。

所以即使高寒地区，一年四季也可正常运行。

工作示意图：平板式U型管式3．产品特点（1）分体安装太阳能集热器与水箱完全分离，集热器在阳台外部安装，水箱充分利用阳台的室外空间，解决了高层建筑的用户无法安装太阳能热水系统的问题，并且实现了太阳能与建筑的完美结合。

（2）承压运行水循环系统为承压系统，出水压力稳定，能达到恒温恒压，冲刷感强，使洗浴更加舒适。

（3）系统节能工质循环系统为自然温差循环，无需电能，在阳光充足的情况下，提供用户热水，整个系统为超低能耗。

（4）单向换热集热器换热管内不走水，集热器和水箱是换热式工作。

并且换热属于单向换热，因而水箱内的热量不会通过集热器向外流失。

（5）智能控制系统采用智能控制器，并具有防高温、防腐蚀、防干烧、防漏电等多种保护功能，使用安全方便。

（6）光电互补太阳能与其电能互补，保证用户随时使用热水。

（7）安全可靠平板（U型管或超导热管）太阳能集热换热技术，既提高了阳台壁挂产品的热效率，又成功实现了产品与建筑一体化的要求，并且大大解除了传统太阳能热水器冰冻、易炸管、易漏水、易结垢等隐患，从此使传统太阳能热水器告别了“不安全”时代。

东泰阳光平板壁挂式太阳能热水器产品说明书阳台壁挂式太阳能热水器使用说明书- 0 -- 1 -- 0 -- 0 -1．产品简介阳台壁挂太阳能属于分体式太阳能热水系统，水箱放置在阳台内，集热器放置在建筑南立面阳台上。

其工作原理为：利用集热管将吸收的太阳辐射转换成热能。

再通过水箱内换热器进行二次换热原理，从而使整个水箱内的水温逐渐升高。

2．工作原理集热器里面的吸热器将吸收的太阳辐射转换成热能，使得集热器换热管内中的工质的温度不断升高，再利用自然循环系统，使水箱内的水逐渐升温。

由于集热器内的工质为抗低温液体，能保持在零下40度不冻。

所以即使高寒地区，一年四季也可正常运行。

工作示意图：- 1 -3．产品特点（1）分体安装太阳能集热器与水箱完全分离，集热器在阳台外部安装，水箱充分利用阳台的室外空间，解决了高层建筑的用户无法安装太阳能热水系统的问题，并且实现了太阳能与建筑的完美结合。

（2）承压运行水循环系统为承压系统，出水压力稳定，能达到恒温恒压，冲刷感强，使洗浴更加舒适。

- 2 -（3）系统节能工质循环系统为自然温差循环，无需电能，在阳光充足的情况下，提供用户热水，整个系统为超低能耗。

（4）单向换热集热器换热管内不走水，集热器和水箱是换热式工作。

并且换热属于单向换热，因而水箱内的热量不会通过集热器向外流失。

（5）智能控制系统采用智能控制器，并具有防高温、防腐蚀、防干烧、防漏电等多种保护功能，使用安全方便。

（6）光电互补太阳能与其电能互补，保证用户随时使用热水。

（7）安全可靠平板太阳能集热换热技术，既提高了阳台壁挂产品的热效率，又成功实现了产品与建筑一体化的要求，并且大大解除了传统太阳能热水器冰冻、易炸管、易漏水、- 3 -易结垢等隐患，从此使传统太阳能热水器告别了“不安全”时代。

4．安全特点安全一：冬季“防冻”的太阳能一般的太阳能，寒冷的冬季，普通真空管结冰被冻，热水器也随之“冬眠”。

平板（U型管或超导热管）太阳能技术，由于有速热工质，低温启动快，传热效率高。

太阳能集热器的组成
太阳能集热器是利用太阳能将太阳辐射能转化为热能的装置。

通常由以下几个部分组成：
1. 平板集热器：平板集热器是太阳能集热器的主要部分，一般由集热板和覆盖物组成。

集热板通常采用金属材料，如铜、铝等，具有较好的热传导性能。

覆盖物则常常使用玻璃或塑料材料，其作用是减少热能的散失。

2. 导热管：导热管是将集热板上吸收的热能传导到集热器的出口处，从而将热能转移到加热介质（如水或空气）中。

导热管通常由铜等导热性能较好的材料制成。

3. 保温层：保温层的作用是减少集热器体系的热能散失，提高能量利用效率。

常用的保温材料有聚苯乙烯泡沫、岩棉等。

4. 循环系统：循环系统包括管道、泵、阀门等，用于将加热介质（如水或空气）输送到需要加热的位置。

循环系统能够确保热能的传输和利用。

5. 控制系统：控制系统根据温度、湿度等参数来调节太阳能集热器的工作状态，以确保集热器的正常运行和能量的高效利用。

总体来说，太阳能集热器的组成主要包括平板集热器、导热管、保温层、循环系统和控制系统。

它们共同协作完成将太阳能转化为热能的过程，并提供热能给用户使用。

Papersechnical 论文论述T5T y海尔热水器有限公司太阳能科研所刘桂永真空管型集热器平板型集热器效率分析现阶段我国太阳能集热器主要有平板集热器和真空管集热器两种，很多人认为真空管内抽真空，所以防冻性能好，热效率高；高硼硅特硬玻璃3.3硬度大、表面光洁度高，不易结垢。

而平板集热器则热效率低、易结垢、易冻坏。

然而事实并不是人们想像的那样。

本文如下阐述和计算主要参考的国家标准有：G B/T 4271-2007《太阳能集热器热性能试验方法》；G B/T 17581-2007《真空管型太阳能集热器》；G B /T 6424-2007《平板型太阳能集热器》；G B /T 19141-2003《家用太阳能热水系统技术条件》；G B 12936.2-91《太阳能热利用术语第二部分》。

1基于国标规定对比分析真空管型集热器与平板型集热器的瞬时效率①无反射器的真空管型太阳能集热器的瞬时效率截距根据国标GB/T 17581规定不低于0.62，此处取0.62；总热损系数不大于3.0W/（m 2℃），此处取3.0W/（m 2℃）；以此得出无反射器真空管集热器的瞬时效率曲线如图1：图1真空管集热器瞬时效率曲线（GB/T 17581）依据G B T ，集热器采光面积计算方法如下：图2GB/T 4271规定的集热器采光面积计算方法②根据国标G B/T 6424规定，平板型集热器的瞬时效率截距不低于0.72，总热损系数不大于6.0W/（m 2℃），以此得出的瞬时效率曲线如图3：图3平板集热器瞬时效率曲线（GB/T 6424）③根据国标GB/T 6424和G B/T 17581规定，平板型集热器和真空管集热器的瞬时效率截距对比曲线如图4：图4平板集热器和真空管集热器瞬时效率对比曲线小结：交叉点纵坐标数值为5，横坐标数值约为3；也就是说，当（－）/G=0.0317时，两种集热器瞬时效率相等，试验中G 的大小为700W ±50W ，则：（ti －ta ）＝0.0317×700=22.19℃。

平板太阳能热水器的安装太阳能热水器因其利用可再生能源的先进技术以及方便的生活供水，覆盖了我国各个城市，很多人甚至将其看作是必备的家居设备。

太阳能热水器包括平板太阳能热水器和真空管太阳能热水器，其中平板太阳能热水器凭借节能环保、与建筑一体化等优势成为太阳能热水器的一大发展趋势。

那么，对于怎样安装平板太阳能热水器这一问题您是否了解呢？一起看看以下的介绍。

平板太阳能热水器组成部分平板太阳能主要是由平板集热器、储水箱、水管、支架及配件等部分组成，平板集热器是平板热水器的关键部件，其热性能高低是衡量热水器好坏的重要指标。

组装支架先组装前支架，用螺栓把前支架连接起来，在将尾座安装在前支架竖框连接孔上，然后组装后支架。

如果有中间框这时要加上中间框，并且要求与左右框分别在同一平面且三点同时着地，而后用连杆连接前后支架，并把桶托与前后支架用螺栓连接好，最后上铁鞋。

装配完毕后，要保证后支架竖框与地面成直角。

安装水箱与真空管先把水箱放置在组装完毕的支架桶托上，将水箱与桶托用螺栓连接，拧紧架子与桶托连接螺母，使水箱两端与支架左右两端距离相等。

真空管中心线与前支架平面平行，然后把硅胶密封圈放入内桶翻边孔内放平，把防尘圈套在真空管上端，并在真空管上端涂水，用力均匀轻旋推入内桶，再轻轻下拉拉入尾托内，紧顶在尾托环面内胶垫上。

最后将连接螺栓上螺母拧紧，再将防尘圈上推贴紧真空管孔囗处。

至此，太阳能热水器主机组装就完毕了。

主机的固定主机组装完毕后，把钢丝绳或大号钢筋套在前支架左右框及桶托左右U型环上，并用螺母拧紧。

将连接好的四根钢丝绳或钢筋向热水器四角方向拉伸，在女儿墙（即建筑屋顶外围的矮墙）或其他地方选择适当位置，钻孔按膨胀挂钩，将钢丝绳或钢筋与相应膨胀挂钩用U形环牢固连接。

如果确无合适位置，可浇筑钢筋混凝土块固定，如果是尖顶屋脊安装太阳热水器，则需做特定支架选取牢固合适的固定方式和固定位置。

房脊拉钢丝绳处加上衬垫物，以免碰或压坏屋脊。

太阳能热水器的结构平板型太阳能热水器主要是由平板集热器、水箱、水管、支架及配件等部分组成。

（一）平板集热器平板集热器是平板型太阳能热水器的核心，包括吸热器、盖板、保温层、外壳四大部分。

1、吸热器：也叫集热器或集热芯子，其作用是吸收太阳的辐射能量并向水传递热量。

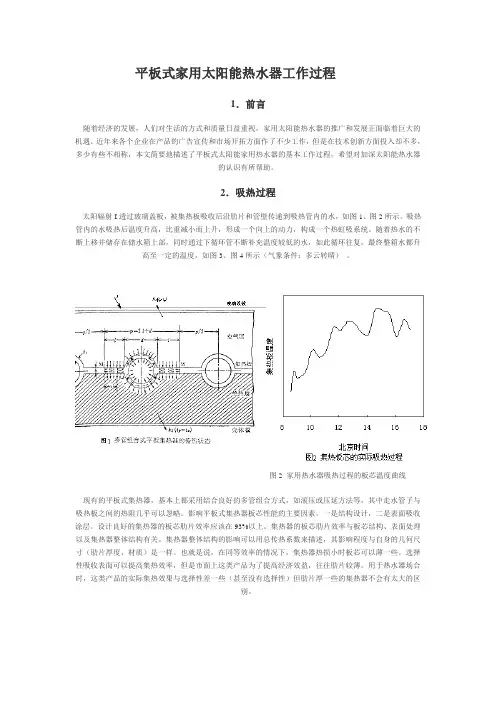

1）吸热器的结构：吸热器由吸热板（也叫肋片）和水管组成（如图2-3所示），水管有排管和集管之分。

排管夹在肋片之间，用来传递热量使水温升高；集管与所有排管相接相通，并且通过水管与水箱连通，使排管中水进入水箱，水箱中的冷水进入排管被加热。

吸热器在结构上有管板槽式（图2-4a）和翼片式（图2-4b）等多种形式。

将排管夹在肋片之间的方法很多：较为简单粗糙的方法就是在排管长度方向，隔一定距离用铁丝捆扎或铆接，也有在排管和吸热板交接处，沿管子长度方向锡焊的，也有在结合缝隙中填充各种导热胶的；随着太阳能热水器工艺水平的不断提高，市太阳能研究所引进了加拿大八十年代末的一条生产线，将两片铝带与一根铜管（在两铝带中间）轧制在一起，再用高压气体吹胀，形成铜铝复合式吸热板芯，如图2-5所示，其特点是：I热效率高；II寿命长，水质清洁；III节约铜材，降低成本；IV有很好的耐压性能。

正因为这些特点，铜铝复合板芯已经形成潮流，是平板型太阳能集热器的先进代表。

2）吸热器的材料：国外基本上都用铜和不锈钢，国内已大量采用铜材、铝合金、钢材、镀锌板，沿海水质较差的地区，那么可用塑料或玻璃来替代。

3）吸热器表面上的涂层：因为金属表面的反射率高，吸收率低（一般只有20~40%的太阳辐射能被吸收），为了增强吸收效果，必须在金属表面上刷涂层。

涂层有选择性和非选择性两种，所谓选择性涂料（因为这种涂料价格便宜），是对太阳光的短波辐射具有高吸收率（a），而本身所处温度的长波发射率（qT）却很低的一种涂料，可用a/qT大于1来表示。

若a/qT=1，那么称之为中性吸收层，也称为非选择性涂料。

平板型太阳能热水器的吸热板都采用非选择性涂料（因为这种涂料价格便宜），即涂上薄而均匀的无光黑漆，它们具有高的吸收率（a=0.92~0.96），但发射率也较高（qT=0.50~0.94），热损失较大。

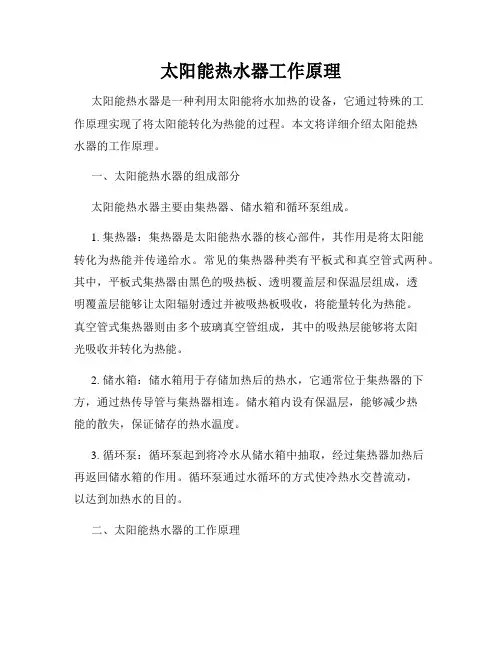

太阳能热水器工作原理太阳能热水器是一种利用太阳能将水加热的设备，它通过特殊的工作原理实现了将太阳能转化为热能的过程。

本文将详细介绍太阳能热水器的工作原理。

一、太阳能热水器的组成部分太阳能热水器主要由集热器、储水箱和循环泵组成。

1. 集热器：集热器是太阳能热水器的核心部件，其作用是将太阳能转化为热能并传递给水。

常见的集热器种类有平板式和真空管式两种。

其中，平板式集热器由黑色的吸热板、透明覆盖层和保温层组成，透明覆盖层能够让太阳辐射透过并被吸热板吸收，将能量转化为热能。

真空管式集热器则由多个玻璃真空管组成，其中的吸热层能够将太阳光吸收并转化为热能。

2. 储水箱：储水箱用于存储加热后的热水，它通常位于集热器的下方，通过热传导管与集热器相连。

储水箱内设有保温层，能够减少热能的散失，保证储存的热水温度。

3. 循环泵：循环泵起到将冷水从储水箱中抽取，经过集热器加热后再返回储水箱的作用。

循环泵通过水循环的方式使冷热水交替流动，以达到加热水的目的。

二、太阳能热水器的工作原理太阳能热水器的工作原理主要包括光照转化、热能传导和水循环三个过程。

1. 光照转化：当阳光照射到集热器上时，集热器内的吸热层会吸收太阳光并将其转化为热能。

这是因为吸热层通常采用黑色材料，黑色材料对太阳辐射有较好的吸收能力。

太阳辐射被吸收后，在集热器内激发了水中的分子运动，使温度升高。

2. 热能传导：经过光照转化后，集热器内的吸热层会将热能传导给集热器的周围水分子。

水分子吸收热能后温度升高，成为加热水。

这时，冷水泵将冷水从储水箱中抽取，通过热传导管输送到集热器中，与加热水进行热交换，使冷水得到加热，并成为热水。

3. 水循环：循环泵将加热后的热水从集热器中抽取，返回储水箱，实现冷热水的循环流动。

这样一来，冷热水就能够不断地进行热交换，使冷水逐渐加热，最终达到预设的热水温度。
