平板型太阳能集热器资料

阳台壁挂式太阳能热水器（平板、U型管、超导热管抗冻型通用）使用说明书目录1．产品简介 (2)2．工作原理 (2)3．产品特点 (3)4．安全特点 (3)5．产品型号 (6)6．产品组成 (7)7．产品安装 (9)8．产品使用 (13)9．常见问题FAQ (17)1．产品简介阳台壁挂太阳能属于分体式太阳能热水系统，水箱放置在阳台内，集热器放置在建筑南立面阳台上。

其工作原理为：利用集热管将吸收的太阳辐射转换成热能。

再通过水箱内换热器进行二次换热原理，从而使整个水箱内的水温逐渐升高。

2．工作原理集热器里面的吸热器将吸收的太阳辐射转换成热能，使得集热器换热管内中的工质的温度不断升高，再利用自然循环系统，使水箱内的水逐渐升温。

由于集热器内的工质为抗低温液体，能保持在零下40度不冻。

所以即使高寒地区，一年四季也可正常运行。

工作示意图：平板式U型管式3．产品特点（1）分体安装太阳能集热器与水箱完全分离，集热器在阳台外部安装，水箱充分利用阳台的室外空间，解决了高层建筑的用户无法安装太阳能热水系统的问题，并且实现了太阳能与建筑的完美结合。

（2）承压运行水循环系统为承压系统，出水压力稳定，能达到恒温恒压，冲刷感强，使洗浴更加舒适。

（3）系统节能工质循环系统为自然温差循环，无需电能，在阳光充足的情况下，提供用户热水，整个系统为超低能耗。

（4）单向换热集热器换热管内不走水，集热器和水箱是换热式工作。

并且换热属于单向换热，因而水箱内的热量不会通过集热器向外流失。

（5）智能控制系统采用智能控制器，并具有防高温、防腐蚀、防干烧、防漏电等多种保护功能，使用安全方便。

（6）光电互补太阳能与其电能互补，保证用户随时使用热水。

（7）安全可靠平板（U型管或超导热管）太阳能集热换热技术，既提高了阳台壁挂产品的热效率，又成功实现了产品与建筑一体化的要求，并且大大解除了传统太阳能热水器冰冻、易炸管、易漏水、易结垢等隐患，从此使传统太阳能热水器告别了“不安全”时代。

我国目前使用的太阳集热器可大体分为两类：平板型太阳集热器和真空管型太阳集热器：1、平板型太阳集热器平板型太阳集热器一般由吸热板，盖板，保温层和外壳四部分组成。

（1）吸热板（或吸热板芯）吸热板是吸收太阳辐射能量并向集热器工作介质传递热量的部件。

目前国内已大量采用铜材作为吸热板的材料，但也有采用铝合金，钢材，镀锌板和不锈钢的；沿海水质较差的地区，则有使用塑料的。

吸热板的涂层材料对吸收太阳辐射能量起非常重要的作用。

因为太阳辐射的波长主要集中在0.3～2.5的范围内，而吸热板的热辐射则主要集中在2～20的波长范围内，要增强吸热板对太阳辐射的吸收能力，又要减小热损失，降低吸热板的热辐射，就需要采用选择性涂料。

选择性涂料是对太阳短波辐射具有较高吸收率，而对长波热辐射发射率却较低的一种涂料，目前国内外的生产厂大多采用磁控溅射的方法制作选择性涂层，可达到吸收率=0.93～0.95，发射率=0.12～0.04，大大提高了产品热性能。

但对在常年环境温度较高的华南地区使用的集热器，为降低成本，也可选用非常选择性涂料——黑镍，黑铬，黑漆等作为吸热板涂层。

吸热板有如下几种结构：管板式，扁盒式和扁管式。

（2）盖板盖板的作用是减小热损失。

集热器的吸热板将接收到的太阳辐射能量转变成热能传输给工作介质时，也向周围环境散失热量；在吸热板上表面加设能透过可见光面不透过红外热射线的透明盖板，就可有效地减少这部分能量的损失。

盖板有如下技术要求：高全光透过率，耐冲击强度高，良好的耐候性能，绝热性能好，加工性能好。

（3）保温层保温层的作用是减少集热器向周围环境的散热，以提高集热器的热效率。

常用的保温材料有岩棉，矿棉，聚苯乙烯，聚氨酯等。

目前产品使用较多的是岩棉，最好是使用聚氨酯发泡制品。

（4）外壳为了将吸热板，盖板，保温材料组成一个整体并保持一定的刚度和强度，便于安装，需要有一个美观的外壳，一般用钢材，彩色钢板，压花铝板，铝板，不锈钢板，塑料，玻璃钢等制成。

平板型集热器的组成以平板型集热器的组成为标题，我们来详细介绍一下平板型集热器的构成及其功能。

平板型集热器是一种常见的太阳能热水器，它由以下几个部分组成：一、集热板：集热板是平板型集热器的核心部件，通常由金属材料制成，如铜、铝等。

集热板的表面涂有黑色吸热涂层，能够吸收太阳辐射，将其转化为热能。

集热板的设计要尽可能增大吸收太阳辐射的面积，以提高热能的吸收效率。

二、隔热层：隔热层的作用是减少集热板上的热能损失。

平板型集热器通常在集热板的周围设置隔热材料，如泡沫塑料等，以阻止热能向外部环境散失，从而提高热能的利用效率。

三、储热层：储热层是平板型集热器的热能储存部分，用于储存白天吸收的太阳能热量，以便晚上或阴雨天使用。

储热层一般是一个水箱，通过管道与集热板相连，热能通过管道传输到储热层中，供家庭使用。

四、管道系统：管道系统是平板型集热器的输送热能的通道，它连接着集热板和储热层。

通常采用铜管或塑料管道，能够承受高温高压的热能传输。

通过管道系统，热能从集热板传输到储热层，再由储热层输送到家庭热水设备。

五、控制系统：控制系统是平板型集热器的智能化部分，用于控制热能的采集和利用。

控制系统通常包括温度传感器、水泵、电磁阀等元件，能够根据太阳辐射强度和水温等参数自动调节集热板的工作状态，以实现最佳的热能利用效果。

总结一下，平板型集热器的组成包括集热板、隔热层、储热层、管道系统和控制系统。

集热板负责吸收太阳辐射，隔热层减少热能损失，储热层用于储存热能，管道系统输送热能，控制系统实现智能化控制。

这些部分协同工作，实现了平板型集热器对太阳能的高效利用，为我们提供了绿色环保的热水供应。

平板型太阳能集热器技术参数1. 引言太阳能是一种清洁、可再生的能源，被广泛应用于热水供应、采暖和发电等领域。

平板型太阳能集热器作为太阳能利用的主要设备之一，具有简单、可靠、经济的特点。

本文将介绍平板型太阳能集热器的技术参数，包括外形尺寸、工作温度、热效率等方面。

2. 外形尺寸平板型太阳能集热器通常由一个或多个平板组成，每个平板的外形尺寸决定了集热器的总体尺寸。

一般来说，平板的尺寸越大，集热面积越大，吸收太阳能的能力也越强。

常见的平板型太阳能集热器尺寸为2米×1米，也有一些更大的尺寸可达到4米×2米。

此外，集热器的厚度一般在5毫米至10毫米之间。

3. 工作温度平板型太阳能集热器的工作温度取决于太阳能的辐射强度和集热器的热损失。

一般来说，集热器的工作温度范围在50摄氏度至80摄氏度之间。

在较低的温度下，集热器的热效率较高，但较高的温度有助于提高热水供应和采暖的效果。

4. 热效率热效率是衡量平板型太阳能集热器性能的重要指标之一。

它表示集热器从太阳能辐射中吸收到的热量与太阳能辐射总量之间的比例。

一般来说，平板型太阳能集热器的热效率在60%至80%之间。

热效率受到多种因素的影响，包括太阳能辐射强度、集热器的材料和结构、工作温度等。

5. 光热转换效率光热转换效率是指平板型太阳能集热器将太阳能辐射转化为热能的效率。

它表示集热器从太阳能辐射中吸收到的能量与太阳能辐射总能量之间的比例。

一般来说，平板型太阳能集热器的光热转换效率在50%至70%之间。

光热转换效率受到集热器的材料、光学特性和表面处理等因素的影响。

6. 热损失热损失是指平板型太阳能集热器在工作过程中由于传导、对流和辐射等途径损失的热量。

热损失会降低集热器的热效率，影响其性能。

为了减少热损失，平板型太阳能集热器通常采用具有较好绝热性能的材料，如玻璃纤维增强塑料。

此外，集热器的表面通常采用具有较低辐射率的材料，如黑色涂层，以减少辐射热损失。

杭州临安乘易太阳能技术有限公司平板太阳能集热器主要参数表型号P-G(Y)/1.0-PX/NT-2.0-L尺寸规格(G/Y)2000*1000*75mm/(Y)2500*800*75mm/Y2000*800*75/Y3000*1000*75有效吸热面积 1.81㎡玻璃低铁超白布纹钢化玻璃，厚度3.2mm。

集热主流道管Φ25*1.2mm整体吸热芯板口琴式多孔扁铝吸热板（口琴式太阳能集热器板芯实用新型专利，专利号：201320667926.7）吸热涂层钛纳米黑基吸热涂层（金属陶瓷纳米基体吸热涂层材料发明专利，专利号：201310515802.1）边框铝合金6063 T5背板0.5mm镀铝锌板(宝钢)/0.5mm彩钢板(宝钢)组装密封材料太阳能组件专用密封胶，确保25年使用寿命。

底隔热层侧隔热层聚氨酯整体发泡接口密封圈Φ25mm硅胶圈管口G1/2内螺纹重量公斤35Kg使用寿命20年决定平板集热器品质的三大要素一、平板的整体保温功能，是减少热能散发，提高产品热效率极为重要的环节。

二、集热器板芯流道结构设计的合理科学性，能提升热能的快速交换，达到吸收更多的太阳能转换成热能。

三、选择性吸热膜的使用性能致关重要，好的产品能用25年以上，很好地和建筑真正意义上的结合。

但有的用3-5年就退色，导致产品无吸热效果，有的甚至1-2年就退色报废了。

结构技术特点☆整板吸热芯：板芯流道与膜层采用一体化设计（口琴式太阳能集热器板芯实用新型专利，专利号：201320667926.7、金属陶瓷纳米基体吸热涂层材料发明专利，专利号：201310515802.1）。

集热效率高，热损小，吸收率高,发射率低。

1㎡的吸热面积相等于进口的吸热面积蓝钛膜1.1㎡。

这种结构有别于铜铝复合采用激光或者超声波焊接的结构。

（铜铝复合结构传热特点是面与点之间、其最大的缺点会因为设备和人为的原因造成运输过程或使用若干年后铜铝脱开，使集热器的集热效率大大下降而报废。

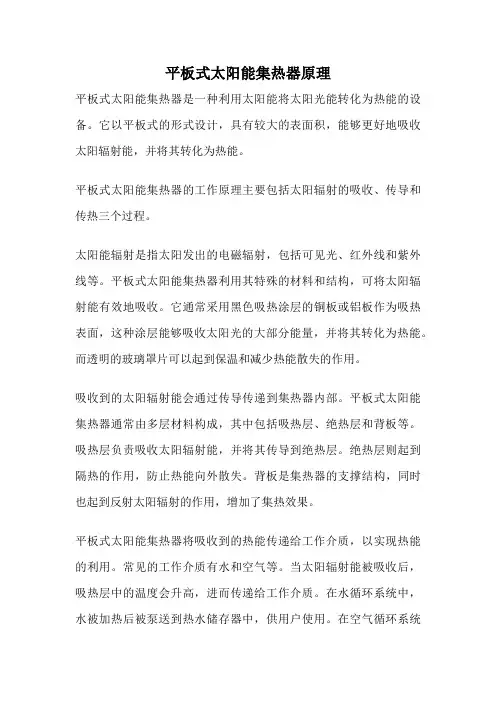

平板式太阳能集热器原理平板式太阳能集热器是一种利用太阳能将太阳光能转化为热能的设备。

它以平板式的形式设计，具有较大的表面积，能够更好地吸收太阳辐射能，并将其转化为热能。

平板式太阳能集热器的工作原理主要包括太阳辐射的吸收、传导和传热三个过程。

太阳能辐射是指太阳发出的电磁辐射，包括可见光、红外线和紫外线等。

平板式太阳能集热器利用其特殊的材料和结构，可将太阳辐射能有效地吸收。

它通常采用黑色吸热涂层的铜板或铝板作为吸热表面，这种涂层能够吸收太阳光的大部分能量，并将其转化为热能。

而透明的玻璃罩片可以起到保温和减少热能散失的作用。

吸收到的太阳辐射能会通过传导传递到集热器内部。

平板式太阳能集热器通常由多层材料构成，其中包括吸热层、绝热层和背板等。

吸热层负责吸收太阳辐射能，并将其传导到绝热层。

绝热层则起到隔热的作用，防止热能向外散失。

背板是集热器的支撑结构，同时也起到反射太阳辐射的作用，增加了集热效果。

平板式太阳能集热器将吸收到的热能传递给工作介质，以实现热能的利用。

常见的工作介质有水和空气等。

当太阳辐射能被吸收后，吸热层中的温度会升高，进而传递给工作介质。

在水循环系统中，水被加热后被泵送到热水储存器中，供用户使用。

在空气循环系统中，空气被加热后通过风机进行传送，用于室内供暖或热水制备等。

平板式太阳能集热器的优点是结构简单、安装方便、使用寿命长、维护成本低等。

它可以广泛应用于家庭热水供应、温室暖房、游泳池加热等领域。

同时，平板式太阳能集热器还可以与其他能源设备相结合，如热泵、电锅炉等，形成混合能源系统，提高能源利用效率。

然而，平板式太阳能集热器也存在一些不足之处。

首先，其能量转化效率相对较低，受到天气条件和季节变化的影响较大。

其次，平板式太阳能集热器的体积较大，需要较大的安装空间。

此外，由于材料和制造工艺的限制，平板式太阳能集热器的使用寿命可能存在一定的问题。

总的来说，平板式太阳能集热器以其简单实用的结构和高效利用太阳能的特点，成为一种重要的可再生能源利用设备。

太阳能集热器的优缺点（平板式）太阳能集热器是一种利用太阳能将光转化为热的装置，从而将太阳能转换为热能，是一种温室效应和能源危机的解决方案。

其中，平板式太阳能集热器作为一种广泛应用的太阳能集热器，其优缺点显得尤为突出。

优点1.简单方便平板式太阳能集热器的制造和使用较为简单，不需要复杂的技术和设备。

在设计和制造时，可以直接采用板材的形式进行加工，安装简单，易于维护保养。

2.成本低廉平板式太阳能集热器的生产成本相对较低，从而使得太阳能热水系统的成本相对较低，很多家庭用房屋顶安装太阳能集热器，由于太阳能的免费，并不需要购买额外的燃料，因此长期使用成本很低。

3.对环境友好太阳能发电和太阳能热水系统对于环境的污染极小，和其他发电方式相比，太阳能发电不释放任何有害的气体和化学物质，不导致空气、水质污染，没有噪音。

4.能源利用率高平板式太阳能集热器得益于其简单的设计结构和较低的制造成本，其目前市场上的光热转换率相比其他的太阳能集热器是最优化的，这也是其应用非常广泛的原因之一。

缺点1.受天气状况影响由于太阳能集热器的采集是基于太阳能源的，因此天气状况直接影响其处理能力。

在阴天和晴天光照不足的情况下，太阳能集热器的采集能力将会降低，影响使用效果。

2.空间和安装要求严格太阳能集热器需要安装在阳光充足的区域，且需要定期进行清洁和维护。

因此，如果是在一个密闭或者狭小的空间内使用，其效果会大大降低，所以其安装需要空间的支持，并且需要专业人员进行管理和维护。

3.需要长时间使用由于太阳能集热器依赖太阳光，所以其使用时间只能限于阳光充足的时间段内，如冬季阳光不足，而在夜晚也不能使用，使用时间则有所受限，需要进行更具保养和管理。

4.需要对应的热水设施如果用户需要使用太阳能集热器来加热水，但是却缺乏相应的储存设施（例如太阳能蓄热库等），则无法正常使用太阳能集热器。

总之，平板式太阳能集热器的优点是显而易见的，简单、低廉、环保，能源利用率高，但其缺点也不可忽视。

热水器使用说明书型号P-J-F-2-80/1.60/0.80-VW-JT2• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1 1.1. 产品部件1 1.1.1. 电气原理图1 1.1.2. 外观及部件介绍1 1.2. 技术数据21.2.1. 技术数据22. 使用说明3 2.1. 注意事项3 2.1.1. 电气方面3 2.1.2. 使用方面3 2.1.3. 维护方面3 2.2. 安装指南4 2.2.1. 装箱单4 2.2.2. 安装注意事项4 2.2.3. 安装方法4 2.3. 控制面板6 2.3.1. 控制面板62.3.2. 功能介绍63. 售后服务8 3.1. 用户须知8 3.1.1. 用户须知8 3.2. 疑难解答9 3.2.1. 疑难解答9 3.3. 清洗保养9 3.3.1. 清洗保养9 3.4. 保修说明10 3.4.1. 保修说明10 3.5. 一键报修10 3.5.1. 一键报修101. 产品介绍1.1. 产品部件1.1.1. 电气原理图电气原理图若有变更，恕不另行通知1.1.2. 外观及部件介绍外观及部件介绍本示意图仅供参考，请以实物为主。

1.2. 技术数据1.2.1. 技术数据型号P-J-F-2-80/1.60/0.80-VW-JT2储水箱容积80L储水箱外形尺寸Φ462×462×905（mm）集热器采光面积 1.60(m²)电辅助加热功率1500W水箱防水等级IPX4额定内压0.8MPa额定电源50Hz 220V~能效等级2级以上参数采光面积偏差≤3%，容积偏差在±3%以内，储水箱外形尺寸允许误差范围为±10%。

该系列太阳热水器执行国家标准：GB 4706.12，GB/T19141-2011，GB 26969-2011。

太阳能集热器形式有多种，主要包括平板式集热器和真空管式集热器。

1.平板式集热器：其优点是便于与建筑物相结合。

平板太阳能集热器是一种吸收太阳辐射能量并向工质传递热量的装置，它是一种特殊的热交换器，
集热器中的工质与远距离的太阳进行热交换。

平板太阳能集热器是由吸热板、透明盖板、隔热层和外壳等几部分组成。

太阳辐射透过透明盖板照射到吸热板上，被吸热板吸收并转换成热能，然后将热能传递给吸热板内的工质。

2.真空管式集热器：相对热效率比较高，我国的生产能力和技术水平处于世界领先地位。

全玻璃真空管式太阳能集热器是由具有太阳选择性吸收涂
层的内玻璃管和同轴的罩玻璃管构成的，内外管夹层之间抽成高真空的，用于收集太阳能热量以加热管内流体介质的装置。

如需了解更多信息，建议查阅太阳能集热器相关书籍或咨询专业人士。

平板型太阳能热水器类型按平板型集热器吸热板的结构不同，可分为管板式、翼管式、蛇管式、扁盒式、圆管式和热管式。

按水的循环方式不同，可分为：自然循环、强迫循环、定温放水三种。

按平板型集热器聚光方式不同，可分为：聚光型和非聚光型。

按平板型太阳能热水器使用市场不同：家用市场和工程市场两大类型。

编辑本段平板型太阳能热水器结构平板型太阳能热水器由透明盖板、隔热材料、吸热板、外壳等几部分组成。

1. 吸热板也称吸热芯板，是吸收太阳辐射能并向水传递热量的部件。

（1）技术要求是有一定的承压能力，与水的相容性好，热工性能优良，加工工艺简单，成本合理。

常用材料是铜、铝合金、不锈钢、镀锌板、沿海水质较差的地方，也有用塑料或玻璃钢等材料。

（2）选择性涂层：为增加吸热板的热性能，往往在金属表面喷刷涂层。

涂层分选择性涂层和非选择性涂层两种。

2. 盖板（1）盖板的作用吸热板上表面需有盖板，要求它能透过可见光而不透过远红外线，这就使得进去的能量大于散失的能量，从而提高吸热板的温升，通常称盖板的这种作用为温室效应。

(2)盖板的技术要求高全光透射比、冲击强度高、良好的耐侯性能、绝热性能好、加工性能好。

3. 保温层（1）作用保温层的作用是减少集热器向四周环境的散热，以提高集热器的热效率。

（2）要求保温层的要求是保温性能好，即材料的热导率小，要求不大于0.055W/(m*℃)，不易变形或挥发，不产生有毒气体、不吸收。

（3）材料保温层的材料有岩棉、矿棉、聚苯乙烯、聚氨酯发泡塑料等。

4. 外壳保温层外壳的作用是将吸热板、盖板、保温材料组成一个整体，因此它应有一定的刚度和强度，并便于安装。

其材料一般用钢板、铝型材、玻璃钢或塑料。

为了确保外壳的使用寿命，有些外壳表面需进行喷涂处理。

一般涂层要求薄而均匀，有较强的附着力和抗老化性能，耐湿热，不生锈。

此外，表面要美观、无扭曲、污垢和伤痕。

编辑本段捷森平板太阳能热水器的产品优势如下：1. 流线型设计：分体安装，流线型的设计造型更优美，使得平板太阳能热水器成为屋顶一道亮丽的风景线，避免了其他太阳能所造成的视觉污染，实现了建筑一体化。

简述太阳能集热器的类型
太阳能集热器的类型有以下几种：
1. 平板式太阳能集热器：平板式太阳能集热器是最常见的太阳能热水器，由一个黑色的平板吸热板和一个玻璃盖板组成。

吸热板可以将太阳能转化为热能，并用于加热水。

2. 真空管太阳能集热器：真空管太阳能集热器由一系列玻璃管组成，每个玻璃管内都有一个吸热体。

真空管内部形成真空层，可以减少热量的损失。

这种集热器的效果较好，即使在低温和阴雨天气下仍然能够有效地收集太阳能。

3. 管式太阳能集热器：管式太阳能集热器由一组金属管组成，每个管都有一个吸热体。

这些吸热体常常是金属或镀黑的金属，能够吸收太阳能并将其转化为热能。

4. 筒式太阳能集热器：筒式太阳能集热器有一个中空的筒壳，内部包含一个吸热体，用于吸收太阳能。

这种集热器的设计使得热量可以在整个筒壳内均匀分布，提高了热能的收集效率。

需要注意的是，以上描述的太阳能集热器类型只是其中一些常见的类型，实际上还有其他不同形式的太阳能集热器。

太阳能集热器的选择取决于具体的使用需求和环境条件。

平板型太阳能集热器技术参数一、集热器类型和尺寸平板型太阳能集热器是一种常见的太阳能利用设备，其主要由吸热板、管道和保温层组成。

其尺寸通常由吸热板面积和厚度来描述。

一般来说，吸热板的面积越大，集热效果越好，但同时也会增加成本和安装难度。

因此，在实际应用中需要根据具体需求进行选择。

二、集热器材料平板型太阳能集热器的吸热板通常采用具有较高吸热性能的材料，如铜、铝等金属材料。

这些材料具有良好的导热性能，能够有效地将太阳辐射能转化为热能。

此外，吸热板的外表面通常涂有特殊的吸热涂层，以增加吸热效果。

三、集热效率集热效率是衡量太阳能集热器性能的重要指标之一。

它表示太阳能辐射能转化为热能的比例。

平板型太阳能集热器的集热效率通常在50%至80%之间，具体取决于吸热板材料、涂层性能、太阳辐射强度等因素。

高效的集热器能够更充分地利用太阳能，提高太阳能系统的整体效率。

四、工作温度平板型太阳能集热器的工作温度取决于吸热板的材料和集热效率。

一般来说，集热器的工作温度范围在50℃至100℃之间。

为了提高工作温度，可以采用高吸热性能的材料和增加集热器的吸热板面积。

五、耐压性能平板型太阳能集热器需要具备一定的耐压性能，以承受系统内部的压力变化。

一般来说，集热器的耐压性能要求在1MPa至1.5MPa 之间。

在实际应用中，还需要考虑集热器在极端条件下的耐压性能，如低温、高温等。

六、热损失平板型太阳能集热器存在一定的热损失，即集热板表面的热能向外界传递的损失。

为了减小热损失，集热器通常采用保温层进行包裹，并在吸热板表面涂覆一层高反射的涂层，以减少热辐射损失。

七、使用寿命平板型太阳能集热器的使用寿命是衡量其使用价值的重要指标之一。

一般来说，集热器的使用寿命要求在15年至20年以上。

为了延长使用寿命，需要注意集热器的维护和保养，定期检查和更换老化或损坏的部件。

八、安装要求平板型太阳能集热器的安装要求较为简单，可以根据实际情况选择安装在屋顶、阳台或地面等位置。
