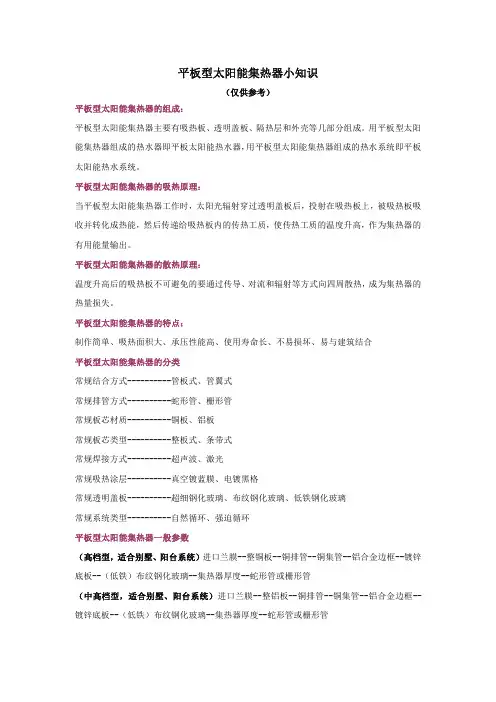

平板型太阳能集热器小知识（仅供参考）平板型太阳能集热器的组成：平板型太阳能集热器主要有吸热板、透明盖板、隔热层和外壳等几部分组成。

用平板型太阳能集热器组成的热水器即平板太阳能热水器，用平板型太阳能集热器组成的热水系统即平板太阳能热水系统。

平板型太阳能集热器的吸热原理：当平板型太阳能集热器工作时，太阳光辐射穿过透明盖板后，投射在吸热板上，被吸热板吸收并转化成热能，然后传递给吸热板内的传热工质，使传热工质的温度升高，作为集热器的有用能量输出。

平板型太阳能集热器的散热原理：温度升高后的吸热板不可避免的要通过传导、对流和辐射等方式向四周散热，成为集热器的热量损失。

平板型太阳能集热器的特点：制作简单、吸热面积大、承压性能高、使用寿命长、不易损坏、易与建筑结合平板型太阳能集热器的分类常规结合方式----------管板式、管翼式常规排管方式----------蛇形管、栅形管常规板芯材质----------铜板、铝板常规板芯类型----------整板式、条带式常规焊接方式----------超声波、激光常规吸热涂层----------真空镀蓝膜、电镀黑格常规透明盖板----------超细钢化玻璃、布纹钢化玻璃、低铁钢化玻璃常规系统类型----------自然循环、强迫循环平板型太阳能集热器一般参数（高档型，适合别墅、阳台系统）进口兰膜--整铜板--铜排管--铜集管--铝合金边框--镀锌底板--（低铁）布纹钢化玻璃--集热器厚度--蛇形管或栅形管（中高档型，适合别墅、阳台系统）进口兰膜--整铝板--铜排管--铜集管--铝合金边框--镀锌底板--（低铁）布纹钢化玻璃--集热器厚度--蛇形管或栅形管（中档型，适合排屋、跃层、集中系统）电镀黑格--全铜条带--铜排管--铜集管--铝合金边框--镀锌底板--布纹钢化玻璃--集热器厚度--栅形管蛇形管一般用于分体式强迫循环系统栅形管任何形式均可使用进口兰膜一般采用Tinox或Bluetec铜板芯厚0.15～0.3mm之间---------一般为0.2mm铜排管厚0.4～0.7mm之间----------一般为0.5或0.6mm铜集管厚0.4～0.8mm之间----------一般为0.5或0.6mm铝合金厚0.8～1.2mm之间----------一般为1.0mm镀锌底板厚0.25～0.4mm之间-------一般为0.30mm钢化玻璃厚3.2或4.0mm----------一般为3.2mm保温厚25～35mm之间--------------一般为30mm平板整体厚76～95mm之间----------一般为80mm平板型太阳能集热器一般规格别墅板------2000*1000*80（2500*1000*80）阳台板------2500*800*80（2000*800*80）（2000*1250*80）标准接口Φ22可加工DN20或DN15内丝或外丝接头别墅强迫循环原理图典型工作流程典型板芯结构常用铜配件典型连接方式简易泵注液阀简易泵站豪华泵站。

平板型太阳能热水器的结构平板型太阳能热水器主要是由平板集热器、水箱、水管、支架及配件等部分组成。

（一）平板集热器平板集热器是平板型太阳能热水器的核心，包括吸热器、盖板、保温层、外壳四大部分。

1、吸热器：也叫集热器或集热芯子，其作用是吸收太阳的辐射能量并向水传递热量。

1）吸热器的结构：吸热器由吸热板（也叫肋片）和水管组成（如图2-3所示），水管有排管和集管之分。

排管夹在肋片之间，用来传递热量使水温升高；集管与所有排管相接相通，并且通过水管与水箱连通，使排管中水进入水箱，水箱中的冷水进入排管被加热。

吸热器在结构上有管板槽式（图2-4a）和翼片式（图2-4b）等多种形式。

将排管夹在肋片之间的方法很多：较为简单粗糙的方法就是在排管长度方向，隔一定距离用铁丝捆扎或铆接，也有在排管和吸热板交接处，沿管子长度方向锡焊的，也有在结合缝隙中填充各种导热胶的；随着太阳能热水器工艺水平的不断提高，北京市太阳能研究所引进了加拿大八十年代末的一条生产线，将两片铝带与一根铜管（在两铝带中间）轧制在一起，再用高压气体吹胀，形成铜铝复合式吸热板芯，如图2-5所示，其特点是：I热效率高；II寿命长，水质清洁；III 节约铜材，降低成本；IV有很好的耐压性能。

正因为这些特点，铜铝复合板芯已经形成潮流，是平板型太阳能集热器的先进代表。

2）吸热器的材料：国外基本上都用铜和不锈钢，国内已大量采用铜材、铝合金、钢材、镀锌板，沿海水质较差的地区，则可用塑料或玻璃来替代。

3）吸热器表面上的涂层：因为金属表面的反射率高，吸收率低（一般只有20~40%的太阳辐射能被吸收），为了增强吸收效果，必须在金属表面上刷涂层。

涂层有选择性和非选择性两种，所谓选择性涂料（因为这种涂料价格便宜），是对太阳光的短波辐射具有高吸收率（a），而本身所处温度的长波发射率（qT）却很低的一种涂料，可用a/qT大于1来表示。

若a/qT=1，则称之为中性吸收层，也称为非选择性涂料。

平板型太阳能集热器基本结构平板型太阳能集热器是太阳能低温热利用的基本器件，也一直是世界太阳能市场的主导产品平板型集热器已经广泛应用于生活用水加热、潜泳池加热、工业用水加热、建筑物采暖与空调等好些个范畴用平板型太阳能集热器器件构成的热水器即平板太阳热水器平板型太阳能集热器主要由吸热板、透明盖板、隔热层以及外壳等几部分构成。

当平板型太阳能集热器工作时，太阳辐射穿行透明盖板后，投射在吸热板上，被吸热板吸收并转换成热能，然后将热能传递给吸热板内的导热工质，使导热工质的温度升高，作为集热器的有效能量输出 。

吸热板吸热板是平板型太阳能集热器内吸收太阳辐射能并向导热工质传递热能的器件，其基本上是平板形状 。

1.吸热板的结构形式在平板形状的吸热板上，通常都布置有排管以及集管排管是指吸热板纵向排列并构成流体通道的器件；集管是指吸热板上下两端，横向毗连若干根排管，并构成流体通道的器件，吸热板的材料种类许多，有铜、铝合金、铜铝复合、不锈钢、镀锌钢、塑料、橡胶等 。

⑴管板式管板式吸热板是将排管与平板以肯定是的结合方式毗连构成吸热条带，然后再与上下集管烧焊成吸热板这是当今国内外使用比较普遍的吸热板结构类型 。

北京市太阳能研究所于1986年从加拿大引进一条具有国际先进水平的铜铝复合太阳条生产线，使我国平板型集热器技术跨上一个新的台阶，该项技术是将一根铜管置于两条铝板之间热碾压在一起，然后再用高压空气将它吹胀成型铜铝复合太阳条的长处：热效率高，热碾压使铜管以及铝板之间达到冶金结合，无结合热阻；水质清洁，太阳条接触水的部分是铜材，不会被腐化；保证质量，全般生产历程使成为事实机械化，使产品位量得以保证；耐压能力强，太阳条是用高压空气吹胀成型的 。

最近几年来，全铜吸热板正在我国慢慢鼓起，它是将铜管以及铜板通过高频烧焊或超声烧焊工艺而毗连在一起全铜吸热板具有铜铝复合太阳条的所有长处：热效率高，无结合热阻；水质清洁，铜管不会被腐化；保证质量，全般生产历程使成为事实机械化；耐压能力强，铜管可以蒙受较高的压力 。

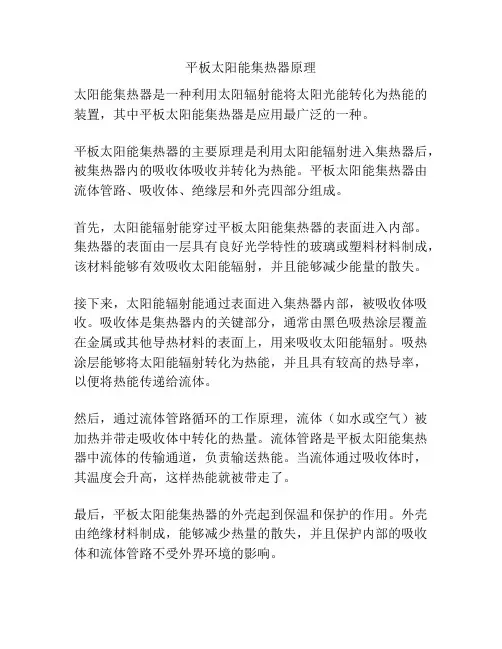

平板太阳能集热器原理
太阳能集热器是一种利用太阳辐射能将太阳光能转化为热能的装置，其中平板太阳能集热器是应用最广泛的一种。

平板太阳能集热器的主要原理是利用太阳能辐射进入集热器后，被集热器内的吸收体吸收并转化为热能。

平板太阳能集热器由流体管路、吸收体、绝缘层和外壳四部分组成。

首先，太阳能辐射能穿过平板太阳能集热器的表面进入内部。

集热器的表面由一层具有良好光学特性的玻璃或塑料材料制成，该材料能够有效吸收太阳能辐射，并且能够减少能量的散失。

接下来，太阳能辐射能通过表面进入集热器内部，被吸收体吸收。

吸收体是集热器内的关键部分，通常由黑色吸热涂层覆盖在金属或其他导热材料的表面上，用来吸收太阳能辐射。

吸热涂层能够将太阳能辐射转化为热能，并且具有较高的热导率，以便将热能传递给流体。

然后，通过流体管路循环的工作原理，流体（如水或空气）被加热并带走吸收体中转化的热量。

流体管路是平板太阳能集热器中流体的传输通道，负责输送热能。

当流体通过吸收体时，其温度会升高，这样热能就被带走了。

最后，平板太阳能集热器的外壳起到保温和保护的作用。

外壳由绝缘材料制成，能够减少热量的散失，并且保护内部的吸收体和流体管路不受外界环境的影响。

总之，平板太阳能集热器利用太阳能辐射进入集热器后，通过吸收体的吸收和转化，将太阳能转化为热能，然后通过流体管路将热能传递出去，并且由外壳起到保护和保温的作用。

这样，平板太阳能集热器能够有效利用太阳能资源，实现能源的绿色利用。
