-平板型太阳能集热器技术标准

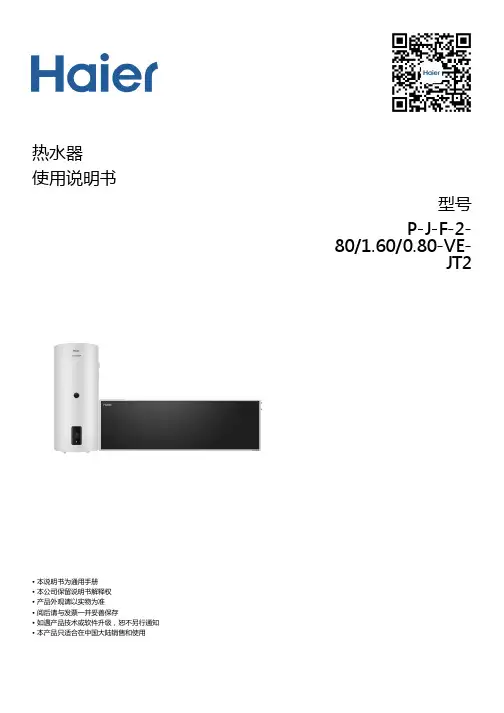

热水器使用说明书型号P-J-F-2-80/1.60/0.80-VE-JT2• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1 1.1. 产品部件1 1.1.1. 电气原理图1 1.1.2. 外观及部件介绍1 1.2. 技术数据21.2.1. 技术数据22. 使用说明3 2.1. 注意事项3 2.1.1. 电气方面3 2.1.2. 使用方面3 2.1.3. 维护方面3 2.2. 安装指南4 2.2.1. 装箱单4 2.2.2. 安装注意事项4 2.2.3. 安装方法4 2.3. 控制面板6 2.3.1. 控制面板62.3.2. 功能介绍63. 售后服务8 3.1. 用户须知8 3.1.1. 用户须知8 3.2. 疑难解答9 3.2.1. 疑难解答9 3.3. 清洗保养9 3.3.1. 清洗保养9 3.4. 保修说明10 3.4.1. 保修说明10 3.5. 一键报修10 3.5.1. 一键报修101. 产品介绍1.1. 产品部件1.1.1. 电气原理图电气原理图若有变更，恕不另行通知1.1.2. 外观及部件介绍外观及部件介绍本示意图仅供参考，请以实物为主。

1.2. 技术数据1.2.1. 技术数据型号P-J-F-2-80/1.60/0.80-VE-JT2储水箱容积80L储水箱外形尺寸Φ462×462×905（mm）集热器采光面积 1.60(m²)电辅助加热功率1500W水箱防水等级IPX4额定内压0.8MPa额定电源50Hz 220V~能效等级2级以上参数采光面积偏差≤3%，容积偏差在±3%以内，储水箱外形尺寸允许误差范围为±10%。

该系列太阳热水器执行国家标准：GB 4706.12，GB/T19141-2011，GB 26969-2011。

阳台壁挂式太阳能热水器（平板、U型管、超导热管抗冻型通用）使用说明书目录1．产品简介 (2)2．工作原理 (2)3．产品特点 (3)4．安全特点 (3)5．产品型号 (6)6．产品组成 (7)7．产品安装 (9)8．产品使用 (13)9．常见问题FAQ (17)1．产品简介阳台壁挂太阳能属于分体式太阳能热水系统，水箱放置在阳台内，集热器放置在建筑南立面阳台上。

其工作原理为：利用集热管将吸收的太阳辐射转换成热能。

再通过水箱内换热器进行二次换热原理，从而使整个水箱内的水温逐渐升高。

2．工作原理集热器里面的吸热器将吸收的太阳辐射转换成热能，使得集热器换热管内中的工质的温度不断升高，再利用自然循环系统，使水箱内的水逐渐升温。

由于集热器内的工质为抗低温液体，能保持在零下40度不冻。

所以即使高寒地区，一年四季也可正常运行。

工作示意图：平板式U型管式3．产品特点（1）分体安装太阳能集热器与水箱完全分离，集热器在阳台外部安装，水箱充分利用阳台的室外空间，解决了高层建筑的用户无法安装太阳能热水系统的问题，并且实现了太阳能与建筑的完美结合。

（2）承压运行水循环系统为承压系统，出水压力稳定，能达到恒温恒压，冲刷感强，使洗浴更加舒适。

（3）系统节能工质循环系统为自然温差循环，无需电能，在阳光充足的情况下，提供用户热水，整个系统为超低能耗。

（4）单向换热集热器换热管内不走水，集热器和水箱是换热式工作。

并且换热属于单向换热，因而水箱内的热量不会通过集热器向外流失。

（5）智能控制系统采用智能控制器，并具有防高温、防腐蚀、防干烧、防漏电等多种保护功能，使用安全方便。

（6）光电互补太阳能与其电能互补，保证用户随时使用热水。

（7）安全可靠平板（U型管或超导热管）太阳能集热换热技术，既提高了阳台壁挂产品的热效率，又成功实现了产品与建筑一体化的要求，并且大大解除了传统太阳能热水器冰冻、易炸管、易漏水、易结垢等隐患，从此使传统太阳能热水器告别了“不安全”时代。

平板型太阳能集热器技术标准1范围本标准规上了胜强阳光公司平板型太阳能集热器的产品分类、标记、技术要求、标识包装等内容。

2引用文件GB/T 6424-2007平板型太阳集热器技术条件 GB/T 4271-2007平板型太阳集热器热性能试验方法 GB/T 26974-2011平板型太阳能集热器吸热体技术要求 GB/T 12936-2007太阳能热利用术语GB/T 25969-2010家用太阳能热水系统主要部件选材通用技术条件GB/T 1800. 1-2009产品几何技术规范（GPS ）极限与配合第1部分：公差、偏差和配合的基础GB/T 2518-2008连续热镀锌钢板及钢带GB/T 14978-2008连续热镀铝锌合金镀层钢板及钢带 GB/T 13448-2006彩色涂层钢板及钢带试验方法GB/T 3880. 1-2012 一般工业用铝及铝合金板、带材第1部分：一般要求 GB/T 3880. 2-2012 一般工业用铝及铝合金板、带材第2部分：力学性能 GB/T 3880. 3-2012 一般工业用铝及铝合金板、带材第3部分：尺寸偏差 GB/T 26709-2011太阳能热水器用硬质聚氨酯泡沫塑料 GB/T 17795-2008建筑绝热用玻璃棉制品 GB/T 24798-2009太阳能热水系统用橡胶密封件 GB/T 11618. 1-2008铜管接头 第1部分：钎焊式管件 GB/T 11618. 2-2008铜管接头第1部分：卡压式管件 GB/T 13384-2008机电产品包装通用技术条件 GB/T 191-2008包装储运图示标志3产品分类与标记 3・1产品分类3・1・1根据外壳形式分类，胜强阳光公司平板型太阳能集热器分为铝型材边框式平板集热器、整体背板式GB/T GB/T GB/T GB/T GB/T 1804-2000 1720-1979 1527-2006 3190-2008 一般公差未注公差的线性和角度尺寸的公差 漆膜附着力测定法 铜及铜合金拉制管 变形铝及铝合金化学成分 一般工业用铝及铝合金挤压型材 GB/T GB 6892-2006 14846-2008铝及铝合金挤压型材尺寸偏差 5237.1-2008 GB 5237.2-2008 GB 5237.3-2008 GB 铝合金建筑型材 铝合金建筑型材 铝合金建筑型材 铝合金建筑型材 第1部分基材 第2部分阳极氧化型材 第3部分电泳涂漆型材 第4部分粉末喷涂型材 GB 5237.4-2008 15763. 2-2005建筑用安全玻璃第2部分：钢化玻璃平板集热器。

太阳能集热器国家标准太阳能集热器是一种利用太阳能进行热能转换的装置，广泛应用于热水供应、采暖和工业生产等领域。

为了规范太阳能集热器的设计、制造和使用，我国制定了一系列的国家标准，以保障太阳能集热器的安全性、性能和质量。

本文将介绍太阳能集热器国家标准的相关内容。

首先，太阳能集热器国家标准主要包括GB/T 4271-2007《太阳能集热器》和GB/T 6382-2007《太阳能集热器热性能测试方法》两个标准。

GB/T 4271-2007标准规定了太阳能集热器的术语和定义、分类和型式、要求、试验方法、检验规则和标志、包装、运输和贮存。

而GB/T 6382-2007标准则规定了太阳能集热器的热性能测试方法，包括集热器的光学性能测试、热性能测试和可靠性测试等内容。

其次，太阳能集热器国家标准的制定对于推动太阳能产业的发展具有重要意义。

标准的制定可以规范太阳能集热器的设计和制造，提高产品质量，增强产品竞争力。

同时，标准化还可以促进太阳能集热器产品的质量监督和市场监管，保障消费者的利益，维护市场秩序。

此外，标准的制定还可以促进太阳能集热器技术的创新和进步，推动太阳能产业的可持续发展。

再次，太阳能集热器国家标准的实施对于提高太阳能利用效率具有积极意义。

标准的实施可以保证太阳能集热器的性能稳定和可靠性，提高能量利用率，降低能源消耗，减少环境污染。

同时，标准的实施还可以促进太阳能集热器与其他能源设备的配套应用，提高能源利用效率，推动能源结构的优化和升级。

最后，太阳能集热器国家标准的贯彻落实需要全社会的共同努力。

政府部门应加强标准化的宣传和推广工作，提高企业和消费者的标准意识，促进标准的全面实施。

企业应加强技术研发和产品创新，提高产品质量和性能，满足国家标准的要求。

消费者应增强标准的认知和理解，选择符合国家标准的太阳能集热器产品，支持和参与标准化工作。

总之，太阳能集热器国家标准的制定、实施和贯彻落实对于推动太阳能产业的发展、提高太阳能利用效率具有重要意义。

平板型太阳能集热器技术标准1 范围本标准规定了胜强阳光公司平板型太阳能集热器的产品分类、标记、技术要求、标识包装等内容。

2 引用文件GB/T 6424-2007 平板型太阳集热器技术条件GB/T 4271-2007 平板型太阳集热器热性能试验方法GB/T 26974-2011 平板型太阳能集热器吸热体技术要求GB/T 12936-2007 太阳能热利用术语GB/T 25969-2010 家用太阳能热水系统主要部件选材通用技术条件GB/T 1800.1-2009产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基础GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差GB/T 1720-1979 漆膜附着力测定法GB/T 1527-2006 铜及铜合金拉制管GB/T 3190-2008 变形铝及铝合金化学成分GB/T 6892-2006 一般工业用铝及铝合金挤压型材GB/T 14846-2008 铝及铝合金挤压型材尺寸偏差GB 5237.1-2008 铝合金建筑型材第1部分基材GB 5237.2-2008 铝合金建筑型材第2部分阳极氧化型材GB 5237.3-2008 铝合金建筑型材第3部分电泳涂漆型材GB 5237.4-2008 铝合金建筑型材第4部分粉末喷涂型材GB 15763.2-2005 建筑用安全玻璃第2部分：钢化玻璃GB/T 2518-2008 连续热镀锌钢板及钢带GB/T 14978-2008 连续热镀铝锌合金镀层钢板及钢带GB/T 13448-2006 彩色涂层钢板及钢带试验方法GB/T 3880.1-2012 一般工业用铝及铝合金板、带材第1部分：一般要求GB/T 3880.2-2012 一般工业用铝及铝合金板、带材第2部分：力学性能GB/T 3880.3-2012 一般工业用铝及铝合金板、带材第3部分：尺寸偏差GB/T 26709-2011太阳能热水器用硬质聚氨酯泡沫塑料GB/T 17795-2008 建筑绝热用玻璃棉制品GB/T 24798-2009 太阳能热水系统用橡胶密封件GB/T 11618.1-2008 铜管接头第1部分：钎焊式管件GB/T 11618.2-2008 铜管接头第1部分：卡压式管件GB/T 13384-2008 机电产品包装通用技术条件GB/T 191-2008 包装储运图示标志3 产品分类与标记3.1产品分类3.1.1根据外壳形式分类，胜强阳光公司平板型太阳能集热器分为铝型材边框式平板集热器、整体背板式平板集热器。

太阳能热水系统应用技术标准
太阳能热水系统应用技术标准主要包括以下几个方面：
1.太阳能集热器：太阳能集热器是太阳能热水系统的核心部件，其应用技术标准主要包括集热器的类型、结构、性能参数、安装方式和安全要求等。

不同类型的集热器有不同的应用技术标准，例如平板型集热器和真空管型集热器的应用技术标准就有所不同。

2.储热水箱：储热水箱是太阳能热水系统中储存热水的部件，其应用技术标准主要包括水箱的材质、容量、保温性能、安装方式和安全要求等。

为了保证热水的水质和卫生，储热水箱还应符合相关的卫生标准。

3.管道和配件：太阳能热水系统中的管道和配件是将热水从集热器输送到储热水箱和用水点的部件，其应用技术标准主要包括管道和配件的材质、规格、连接方式、保温性能和安全要求等。

4.控制系统：太阳能热水系统的控制系统是保证系统正常运行的关键部件，其应用技术标准主要包括控制器的类型、功能、性能参数、安装方式和安全要求等。

为了保证系统的安全和可靠性，控制系统还应具备过热保护、防冻保护等功能。

5.安装和验收：太阳能热水系统的安装和验收是保证系
统质量和性能的重要环节，其应用技术标准主要包括安装前的准备、安装过程中的注意事项、安装后的检查和验收标准等。

在安装和验收过程中，应严格遵守相关的技术标准和安全要求，确保系统的质量和性能符合要求。

总之，太阳能热水系统应用技术标准是确保系统质量、性能和安全的重要保障，用户在选择和使用太阳能热水系统时应严格遵守相关的技术标准和安全要求。

关于集热器及家用太阳能热水系统标注的说明及编号
一、平板太阳能集热器
根据GB/T 6424-2007平板型太阳能集热器产品标记规定，我公司做以下规定
P – G/ 0.6 – T/L / LM - 1.7 –H5.0
1 2 3 4 5
以上共分为5部份，含义分别如下：
1、P为平板型太阳能集热器
2、G为管板式吸热体结构；0.6代表工作压力为0.6MPa
3、T表示管材代号为铜管；L表示集热板材料为铝板；LM表示吸热体涂层为蓝膜
4、 1.7标称轮廓采光面积
5、H代表横管，S代表竖管，字母后面数字代表排管数量，小数点后为改进型号，若为0则为基础型号，可根据需要按0---9
改变，做为改进型号
集热器新旧型号更换对比表
二、家用太阳能热水系统标注
根据GB/T 19141-2011产品标记规定，我公司做以下规定
P – J - F- 2- 80/1.7 / 0.6 – Z W T J H5.0 C
1 2 3 4 5 6
以上共分为6部份，含义分别如下：
1、P为平板型太阳能集热器
2、J为传热工质在金属管内
3、F为分离式
4、2为间接式
5、80/1.7 / 0.6为水箱标称水量/标称轮廓采光面积/额定工作压力为0.6MPa
6、序列型号按以下顺序和方式标注
备注：第三个字母和第六个字母可根据需要再增加，如高配则可定为“G”
家用太阳能热水系统新旧型号更换对比表
卧竖15管和卧竖14管可按以上另行编号。

杭州临安乘易太阳能技术有限公司平板太阳能集热器主要参数表型号P-G(Y)/1.0-PX/NT-2.0-L尺寸规格(G/Y)2000*1000*75mm/(Y)2500*800*75mm/Y2000*800*75/Y3000*1000*75有效吸热面积 1.81㎡玻璃低铁超白布纹钢化玻璃，厚度3.2mm。

集热主流道管Φ25*1.2mm整体吸热芯板口琴式多孔扁铝吸热板（口琴式太阳能集热器板芯实用新型专利，专利号：201320667926.7）吸热涂层钛纳米黑基吸热涂层（金属陶瓷纳米基体吸热涂层材料发明专利，专利号：201310515802.1）边框铝合金6063 T5背板0.5mm镀铝锌板(宝钢)/0.5mm彩钢板(宝钢)组装密封材料太阳能组件专用密封胶，确保25年使用寿命。

底隔热层侧隔热层聚氨酯整体发泡接口密封圈Φ25mm硅胶圈管口G1/2内螺纹重量公斤35Kg使用寿命20年决定平板集热器品质的三大要素一、平板的整体保温功能，是减少热能散发，提高产品热效率极为重要的环节。

二、集热器板芯流道结构设计的合理科学性，能提升热能的快速交换，达到吸收更多的太阳能转换成热能。

三、选择性吸热膜的使用性能致关重要，好的产品能用25年以上，很好地和建筑真正意义上的结合。

但有的用3-5年就退色，导致产品无吸热效果，有的甚至1-2年就退色报废了。

结构技术特点☆整板吸热芯：板芯流道与膜层采用一体化设计（口琴式太阳能集热器板芯实用新型专利，专利号：201320667926.7、金属陶瓷纳米基体吸热涂层材料发明专利，专利号：201310515802.1）。

集热效率高，热损小，吸收率高,发射率低。

1㎡的吸热面积相等于进口的吸热面积蓝钛膜1.1㎡。

这种结构有别于铜铝复合采用激光或者超声波焊接的结构。

（铜铝复合结构传热特点是面与点之间、其最大的缺点会因为设备和人为的原因造成运输过程或使用若干年后铜铝脱开，使集热器的集热效率大大下降而报废。

GB/T 6424—1997前言本标准首次发布于1986年，当时在制定该标准时主要参考了 ISO/TC180/SC3 于1984年提出的《太阳能热水器：平板型集热器第1篇：规范，试验方法》标准草案，并结合了我国当时的实际情况。

随着科学技术的发展，太阳集热器产品的研制、开发及生产水平也在不断提高，原标准已不能适应现代技术的发展需要。

为保证平板型太阳集热器的产品质量，促进技术进步，并积极与国际市场接轨，特进行这次修订工作。

本次修订在充分考虑我国当前平板集热器发展情况的前提下主要参照了日本 JIS A 4112—1994《太阳集热器》以及美国、澳大利亚以及英国等国的相关标准。

本次修订依据GB/T 1.1—1993和GB/T 1.3—87对原标准的编写格式和内容进行了修改，包括：增加了“范围”和“引用标准”二章；原“名词、术语”一章改为第3章“定义”；原“型号表示方法”并入第4章“分类与命名”；将“技术要求” 改为第5章，并采用表格形式进行叙述；将原“试验方法和检验规则”分列为二章，即第6章“试验方法”和第7章“检验规则”，而且对“试验方法”进行了重点修订，增加了许多内容；第8章“标志与包装”基本保留了原标准第5章的有关内容，只稍作修改；最后增加了附录A（标准的附录）和附录B（标准的附录）。

本次修订根据我国的平板集热器产品现状和国际标准水平对原标准的技术内容进行了较大修改，包括：进一步规范了产品的命名和分类，提高了热性能指标，增加了“内通水热冲击”等几项发达国家已普遍实行的可靠性试验，取消了“耐冻试验”，将“涂层试验”作为推荐性试验列入附录中，等等，使该标准具有更强的科学性和可操作性。

本标准自生效之日起，代替GB/T 6424—86。

本标准由中国标准化与信息分类编码研究所提出。

本标准由中国标准化与信息分类编码研究所归口。

本标准由中国标准化与信息分类编码研究所、北京太阳能研究所负责起草。

本标准主要起草人：李爱仙、王黛、陆维德、何梓年、罗运俊。
