058行业解读HANGYEJIEDU■ 王帅我国的太阳能热水器主要有真空管型和平板型两种。
到2021年底，新增太阳能热水系统总量2705.2万平米，其中，真空管型太阳能热水系统销量1994.5万m 2，占73.7%，平板型太阳能集热系统销售710.7万m 2，占26.3%，其中，民用建筑热水和零售市场约占总销量的80%。
如果仅从市场份额的变化来看，在过去的 7年，平板太阳能热水器的市场份额一直在提高，从 2010 年的 6% 提高到 2021 年的 26%，市场份额提高了 4 倍多，在太阳能热水市场的竞争力和话语权逐渐增强。
太阳能热水器可以安装到建筑物的屋顶和阳台上，现在国内的大部分太阳能热水器是安装在屋顶，有分体式和一体式两种，为用户提供生活热水。
一体式真空管型热水器和平板型热水器的产品结构一体式真空管型热水器和一体式平板型热水器均由集热部件，水箱，支架三部分组成，如下图1、图2所示。
太阳能热水器的支架用以固定水箱及集热单元，需要具有一定的强度和抗腐蚀性能，大多采用喷塑钢板、不锈钢、铝合金型材等。
集热单元。
真空管型热水器的集热单元是全玻璃真空太阳能集热管，如图3所示。
全玻璃真空太阳能集热管内、外管之间的夹层抽成高真空，真空度应小于或等于5×10-2Pa，内管外壁上具有太阳选择性吸收涂层，吸收涂层将太阳的辐射能转化成热能，吸收率可达92%以上，热能通过内管的传导加热管内流体。
现有真空管的外管外径58mm，常见长度有1800mm、2100mm等规格，真空管的空晒温度可达250℃，长期不用时需对真空管进行遮挡，以免造成水箱及保温层的损坏。
平板型热水器的集热单元是平板集热器，结构如图4所示。
吸热部件为吸热涂层基板，一般为铜或铝，吸热板表面上有太阳选择性吸收涂层，涂层有蓝膜、两种家用一体式太阳能热水器的应用分析059 Email:***************本刊编辑部黑膜等，蓝膜的吸收率可达92%以上。

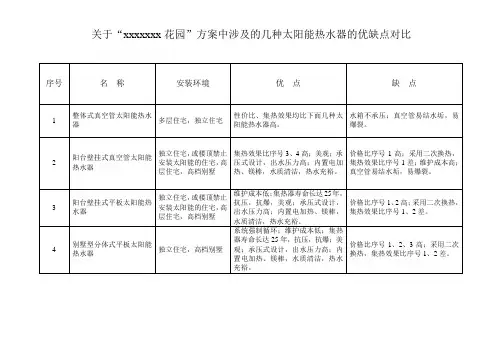

关于“xxxxxxx花园”方案中涉及的几种太阳能热水器的优缺点对比序号名称安装环境优点缺点
1 整体式真空管太阳能热水
器
多层住宅，独立住宅
性价比、集热效果均比下面几种太
阳能热水器高。
水箱不承压；真空管易结水垢，易
爆裂。
2 阳台壁挂式真空管太阳能
热水器
独立住宅，或楼顶禁止
安装太阳能的住宅，高
层住宅，高档别墅
集热效果比序号3、4高；美观；承
压式设计，出水压力高；内置电加
热、镁棒，水质清洁，热水充裕。
价格比序号1高；采用二次换热，
集热效果比序号1差；维护成本高；
真空管易结水垢，易爆裂。
3 阳台壁挂式平板太阳能热
水器
独立住宅，或楼顶禁止
安装太阳能的住宅，高
层住宅，高档别墅
维护成本低；集热器寿命长达25年，
抗压，抗爆，美观；承压式设计，
出水压力高；内置电加热、镁棒，
水质清洁，热水充裕。
价格比序号1、2高；采用二次换热，
集热效果比序号1、2差。
4 别墅型分体式平板太阳能
热水器
独立住宅，高档别墅
系统强制循环；维护成本低；集热
器寿命长达25年，抗压，抗爆；美
观；承压式设计，出水压力高；内
置电加热、镁棒，水质清洁，热水
充裕。
价格比序号1、2、3高；采用二次
换热，集热效果比序号1、2差。

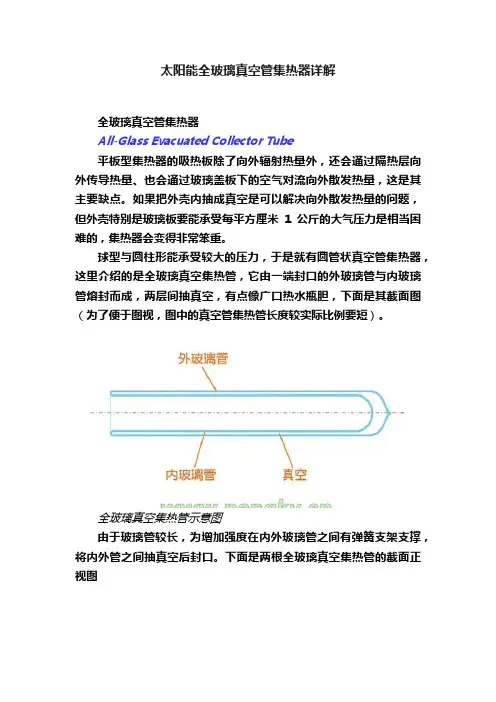

太阳能全玻璃真空管集热器详解全玻璃真空管集热器All-Glass Evacuated Collector Tube平板型集热器的吸热板除了向外辐射热量外，还会通过隔热层向外传导热量、也会通过玻璃盖板下的空气对流向外散发热量，这是其主要缺点。
如果把外壳内抽成真空是可以解决向外散发热量的问题，但外壳特别是玻璃板要能承受每平方厘米1公斤的大气压力是相当困难的，集热器会变得非常笨重。
球型与圆柱形能承受较大的压力，于是就有圆管状真空管集热器，这里介绍的是全玻璃真空集热管，它由一端封口的外玻璃管与内玻璃管熔封而成，两层间抽真空，有点像广口热水瓶胆，下面是其截面图（为了便于图视，图中的真空管集热管长度较实际比例要短）。
全玻璃真空集热管示意图由于玻璃管较长，为增加强度在内外玻璃管之间有弹簧支架支撑，将内外管之间抽真空后封口。
下面是两根全玻璃真空集热管的截面正视图全玻璃真空集热管剖面图下面是两根全玻璃真空集热管的截面透视图全玻璃真空集热管剖面图-2全玻璃真空集热管的被加热工质（水）装在内管中，故在内管的外表覆盖有吸收太阳能的涂层，下图中的上面是一根完整的全玻璃真空集热管，下面是剖面图全玻璃真空集热管结构图由若干只全玻璃真空集热管与联集管可组成全玻璃真空管集热器，下图中下方为排齐的真空集热管，上方是剖开的联集管。
真空集热管是插在联集管中，连接处要用密封圈以防止漏水，联集管有保温层防止内部水的热量散失。
全玻璃真空管集热器剖面图下面是全玻璃真空集热器的侧面剖视图，图中显示了水在集热管中的对流状态，在真空集热管内的水被太阳辐射加热后密度减小就会上升，联管（水箱）中的冷水就会下降补充，形成自然循环。
经过一段时间阳光照射，在联管（水箱）中的水就被加热成热水。
为保证形成自然循环集热器要倾斜安装，水箱一端要高些。
全玻璃真空管集热器水对流示意图下面的动画直观的演示了全玻璃真空管集热器中水的对流状态。
全玻璃真空管集热器水对流动画下图是一台家用全玻璃真空管太阳能热水器（上方水箱被剖开一角），其上方水箱就是储水箱，直接为用户提供热水，由于水箱与真空集热管合为一体，故称之为一体式（或紧凑式）全玻璃真空管太阳能热水器。

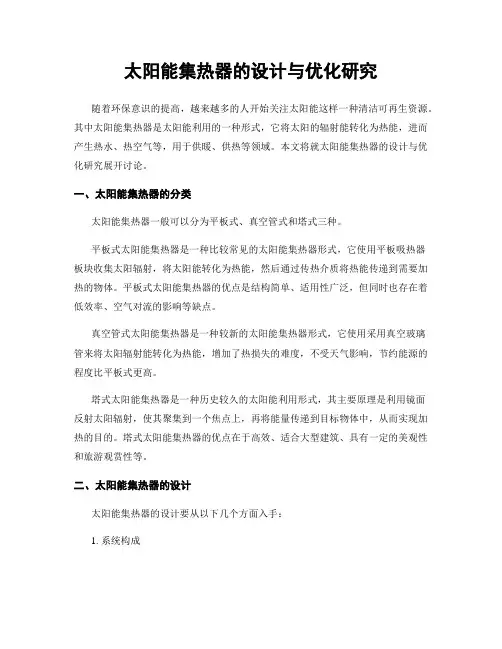

太阳能集热器的设计与优化研究随着环保意识的提高，越来越多的人开始关注太阳能这样一种清洁可再生资源。
其中太阳能集热器是太阳能利用的一种形式，它将太阳的辐射能转化为热能，进而产生热水、热空气等，用于供暖、供热等领域。
本文将就太阳能集热器的设计与优化研究展开讨论。
一、太阳能集热器的分类太阳能集热器一般可以分为平板式、真空管式和塔式三种。
平板式太阳能集热器是一种比较常见的太阳能集热器形式，它使用平板吸热器板块收集太阳辐射，将太阳能转化为热能，然后通过传热介质将热能传递到需要加热的物体。
平板式太阳能集热器的优点是结构简单、适用性广泛，但同时也存在着低效率、空气对流的影响等缺点。
真空管式太阳能集热器是一种较新的太阳能集热器形式，它使用采用真空玻璃管来将太阳辐射能转化为热能，增加了热损失的难度，不受天气影响，节约能源的程度比平板式更高。
塔式太阳能集热器是一种历史较久的太阳能利用形式，其主要原理是利用镜面反射太阳辐射，使其聚集到一个焦点上，再将能量传递到目标物体中，从而实现加热的目的。
塔式太阳能集热器的优点在于高效、适合大型建筑、具有一定的美观性和旅游观赏性等。
二、太阳能集热器的设计太阳能集热器的设计要从以下几个方面入手：1. 系统构成太阳能集热器系统通常由集热器、传热者和热水储罐等组成。
其中，集热器是太阳能集热器的核心部分，通常包括吸热器、热交换器和镜面反射板等。
在设计中需要合理搭配各个组成部分，以达到最佳效果。
传热者通常是热水或空气，这也需要根据实际需求进行选择。
2. 太阳能辐射能的收集和转化太阳能的辐射能是太阳能集热器的来源，如何充分收集和转化太阳能的辐射能是太阳能集热器设计的重要一环。
在设计中，需考虑使用何种材料和结构，以确保集热器吸热表面最大限度地接收太阳能的辐射。
另外，太阳能的转化时会发生一定的热损失，这也需要在设计中尽可能减小并消除。
3. 系统稳定性太阳能集热器通常是在户外使用的，因此系统的稳定性也非常重要。
平板太阳能集热器工作原理太阳能作为一种清洁、可再生的能源，备受关注和重视。
平板太阳能集热器作为太阳能利用的一种常见形式，被广泛应用于供暖、热水和电力等领域。
本文将详细介绍平板太阳能集热器的工作原理。
一、太阳辐射的捕捉和转化平板太阳能集热器的工作原理基于太阳辐射的捕捉和转化。
当太阳光照射到集热板上时，集热板的表面会吸收光能，将其转化为热能。
这主要是通过集热板的特殊涂层实现的。
二、集热板的结构和材料平板太阳能集热器一般由集热板、传热管和保温层等组成。
集热板通常采用黑色或暗蓝色的吸热涂层，在表面形成一个有利于吸热的结构。
常见的集热板材料有铜板、铝板、不锈钢板等。
传热管位于集热板的后部，用于将热能传递至供暖系统或热水系统。
传热管通常采用铜管或铝管制成，能够高效地传导热能。
保温层用于减少集热器在工作过程中的热损失。
常见的保温材料有玻璃棉、硅酸盐等。
三、热能的传递和利用集热板吸收太阳辐射后，将光能转化为热能。
这部分热能通过传热管传递至供暖水或热水中。
热水可以用于供暖、热水或其他热能需求。
四、控制系统的作用平板太阳能集热器通常配备有控制系统，用于监测集热器的工作状态和调控热能的利用。
控制系统可以自动控制集热板的角度和倾斜度，以获得最佳的太阳辐射接收效果。
同时，还可以根据需求调节传热管的热能输出，实现对供暖系统的精确控制。
五、优缺点分析平板太阳能集热器的工作原理具有以下优点：1. 清洁、可再生的能源：太阳能是一种清洁、可再生的能源，不会产生二氧化碳等有害废气，对环境没有污染。
2. 节能、环保：利用太阳能进行供暖和热水的生产，可以大幅度减少对化石燃料的依赖，降低能源消耗，保护环境。
3. 长期可靠性：平板太阳能集热器的结构简单、运作稳定，可以长时间地提供热能。
然而，平板太阳能集热器也存在一些缺点：1. 受天气条件影响：阴雨天和夜晚无法获取太阳辐射，影响集热器的热能输出。
2. 面积占用较大：为了获得足够的太阳辐射，平板太阳能集热器需要占用一定的面积。

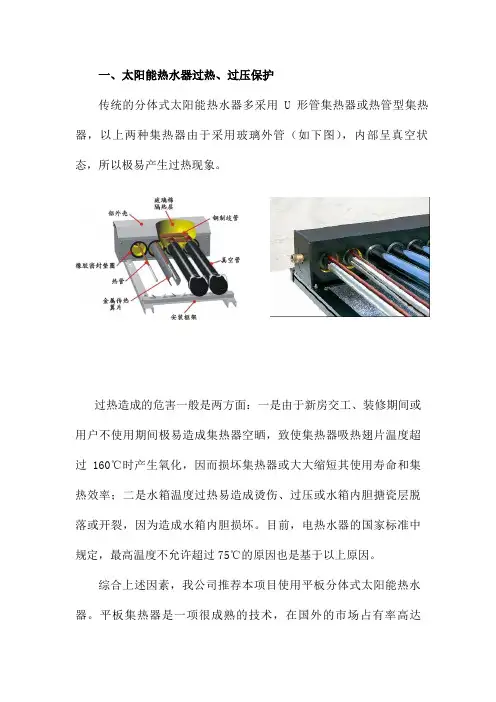

一、太阳能热水器过热、过压保护传统的分体式太阳能热水器多采用U形管集热器或热管型集热器，以上两种集热器由于采用玻璃外管（如下图），内部呈真空状态，所以极易产生过热现象。
过热造成的危害一般是两方面：一是由于新房交工、装修期间或用户不使用期间极易造成集热器空晒，致使集热器吸热翅片温度超过160℃时产生氧化，因而损坏集热器或大大缩短其使用寿命和集热效率；二是水箱温度过热易造成烫伤、过压或水箱内胆搪瓷层脱落或开裂，因为造成水箱内胆损坏。
目前，电热水器的国家标准中规定，最高温度不允许超过75℃的原因也是基于以上原因。
综合上述因素，我公司推荐本项目使用平板分体式太阳能热水器。
平板集热器是一项很成熟的技术，在国外的市场占有率高达75%以上，在国内由于其价格较高，所以占有率较低。
平板集热器的优点一是在低温热水（60℃）应用中效率最高，平均热性能高于其它类型集热器10%以上；二是不会产生高温，因平板集热器不能采用真空工艺，所以在高温状态下其热损较大，故系统不会有高温、超压现象；三是安全，相比真空管型集热器，无炸管、漏水等安全隐患。
二、市场情况目前我国太阳能集热器产品中，占绝对主导地位的全玻璃真空管集热器，其在与建筑物的结合方面却存在一系列问题：1、运行安全问题：玻璃管直接与被加热的流体接触，由于玻璃管易破碎，极易造成系统瘫痪。
2、密封可靠性问题：玻璃管与金属水箱密封只能靠硅胶圈，对硅胶耐温、耐老化的要求极高，稍有不慎会漏水；玻璃管中也易形成水垢，很难清除；室外管道在北方也存在冻裂的隐患，等等。
都影响系统的可靠性。
3、承压运行问题：由于真空管本身的耐压能力限制，以及真空管与水箱之间的软连接结构，使得系统不能承压运行，无法提供高品质的热水，限制了该类热水器的进一步推广和大面积系统的应用。
4、与建筑结合问题：现在的太阳能热水器在建筑上安装极为混乱，排列无序，给建筑景观、建筑安全性都带来了不利影响。
5、集热器寿命问题——玻璃管的绝热性能依赖真空夹层，真空度的保持年限无法达到建筑行业要求。
