OTDR的使用方法

斜角端面 粗糙端面
反射光直线返回光源(OTDR)
肮脏端面
光纤端面质量不同，返回OTDR 的反射光强度也不同。
能够产生反射的点大体包括：机械固定接头、光纤连接器（玻璃与空气的间隙）、
6
光纤断裂、光纤的终点等
OTDR原理.工作原理
2、工作原理
OTDR类似一个光雷达。它先对光纤发出一个测试激光脉冲，然后观察 从光纤上各点返回（包括瑞利散射和菲涅尔反射）的激光的功率大小情况 ，这个过程重复的进行，然后将这些结果根据需要进行平均，并以轨迹图 的形式显示出来，这个轨迹图就描述了整段光纤的情况。
最长的脉宽获得
了最光滑的测试
曲线，与此同 时，盲区长达接 最短的盲区但噪声很大
近1公里。
短脉宽
长脉宽
7620ns 3860ns 1980ns 960ns 480ns 240ns
120ns
30ns 18
中等脉宽
参数解析.测量参数
3、脉冲宽度
19
参数解析.测量参数
3、脉冲宽度
540m 1,773ft
菲菲涅涅尔尔反反射射
菲尼尔反射就是我们平常所理解的光反射，是指光在从一种介质 （光纤）传到另一种介质（空气）中时，被沿原介质（光纤）以入射时 相同的角度反射回来。需要注意的是菲涅尔反射是离散的，由光纤上个 别的点位置产生。而反射回来的光强度可达到入射光强度的4%。
无论光信号自光纤进入空气还是自空气 进入光纤，反射光强度比例是相同的。
菲菲涅涅尔尔反反射射
菲尼尔反射就是光在从一种介质（光纤）传到另一种介质 （空气）中时，被沿原介质（光纤）反射回来。
什么条件下产生瑞利散射和菲涅尔反射？
4
OTDR原理.光学原理

OTDR操作规范OTDR（Optical Time Domain Reflectometer）是一种用于光纤测试和故障定位的重要设备，操作规范对正确使用OTDR起着重要的指导作用。

本文将重点介绍OTDR操作规范的相关内容。

一、OTDR操作之前的准备1.确认测试环境：保证测试环境平稳、充分照明，避免强光照射，以免影响测试结果。

2.安全防护：佩戴相关的安全防护用品，如防护眼镜、手套等，确保人身安全。

3.检查设备：检查OTDR的电源线、测量线缆、连接线等设备是否完好，并确认其连接正确。

二、OTDR的正确操作流程1.设备开机：按照设备说明书正确启动OTDR，确保设备正常启动并进入运行状态。

2.设备设置：进行相关的测试参数设置，如测试波长、测试间隔、测试时间等，确保测试参数正确。

3.测试光纤线缆连接：将OTDR的发送光纤连接到测试对象的光纤线缆的端口上，确保连接牢固、信号传输正常。

4.开始测试：根据实际需要，选择单点测试或多点测试，在测试过程中保持测试设备的稳定，避免晃动产生误差。

5.数据保存：测试完成后，及时保存数据，并进行数据标注、命名，以便后续分析和查看。

6.数据分析：根据保存的数据进行相关数据分析，判断光纤的故障位置、时延等信息，并进行相应处理。

7.结果输出：将测试结果输出为报告或文件，确保信息清晰、准确，方便后续查阅和存档。

三、OTDR操作注意事项1.避免强光照射：在测试过程中要避免强光照射到光纤上，以免影响测试结果。

2.确保连接牢固：在进行光纤连接时，要确保连接牢固、端口无杂质，并使用专用适配器进行连接。

3.控制测试时间：适量控制测试时间，长时间过高的测试功率会对光纤产生热效应，导致测试结果有误。

4.防潮防尘：确保OTDR设备的存放环境干燥、通风良好，避免灰尘、潮气等进入设备，对设备产生危害。

5.避免冷热交替：避免OTDR设备频繁暴露在冷热环境中，避免设备因温度变化引起的故障。

四、操作规范的重要性1.提高测试准确性：遵循操作规范可以提高测试准确性，减少操作失误，确保测试结果的可靠性。

菲涅尔反射
光在传输过程中通过折射率不同的 介质产生的反射称菲涅尔反射。菲 涅尔反射通常发生在连接器、机械 接头、光缆的不匹配处和光纤末端。
n1
n2
菲涅尔反射原理
• 根据菲涅尔反射原理，只要在发送端探测 到背向反射回来的光，就可以看到前后端 面的回波脉冲，它们之间的时间间隔就是 光走了两倍纤长度的时间，据此可以测量 出光纤的长度。
动态范围和盲区
• 动态范围取决于 – 脉冲宽度 – 平均时间
• 盲区取决于 – 脉冲宽度 – 反射大小
脉宽越大，动态范围越大，盲区也越大！
平均时间越长，动态范围越大，达到一定程度就无法 再有改善。
反射越大，需要恢复的时间越长，因此盲区越大。
10秒
3 分钟
平均时 间参数 影响动 态范围
实质：增大信噪比（S/N） 取平均值测量：多次相加取平均的方法 信号的特点：有规律，多次相加后可还原 噪声的特点：随机，多次相加后极限值趋近于零
RESULTS－高级
• 多迹线显示
USB接口
• 手动测量
– 衰减 – 回损
• U盘－即插即用 • 鼠标－即插即用
– 反射
• 锁定/解除锁定（事件）
• 删除/自动：
– 删除测量结果
– 自动分析曲线
接口
网络接口（RJ45）
USB接口（U盘、鼠 标、键盘）
电源接口
基本操作－测量设置
• setup参数选择原则（手动）
熔接
弯折
活动连 接器
机械固
断裂
定接头
光纤尾端
OTDR 测量显示
熔接
损耗
弯折
光纤熔接和弯折可导致光功率衰耗,但是没有反射现象.
01

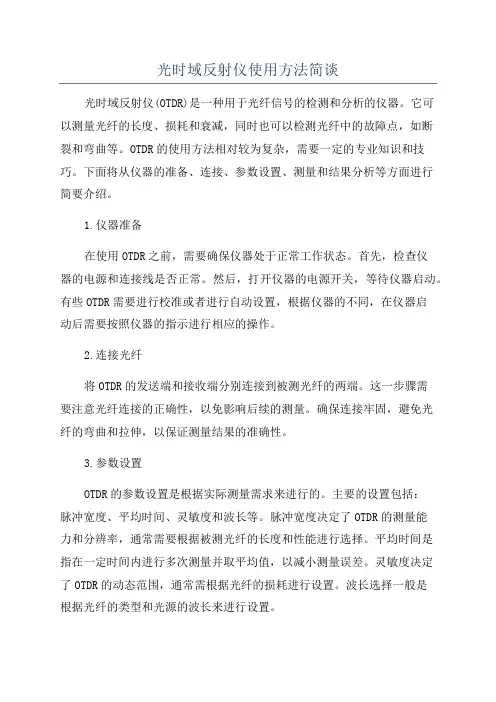

光时域反射仪使用方法简谈光时域反射仪(OTDR)是一种用于光纤信号的检测和分析的仪器。

它可以测量光纤的长度、损耗和衰减，同时也可以检测光纤中的故障点，如断裂和弯曲等。

OTDR的使用方法相对较为复杂，需要一定的专业知识和技巧。

下面将从仪器的准备、连接、参数设置、测量和结果分析等方面进行简要介绍。

1.仪器准备在使用OTDR之前，需要确保仪器处于正常工作状态。

首先，检查仪器的电源和连接线是否正常。

然后，打开仪器的电源开关，等待仪器启动。

有些OTDR需要进行校准或者进行自动设置，根据仪器的不同，在仪器启动后需要按照仪器的指示进行相应的操作。

2.连接光纤将OTDR的发送端和接收端分别连接到被测光纤的两端。

这一步骤需要注意光纤连接的正确性，以免影响后续的测量。

确保连接牢固，避免光纤的弯曲和拉伸，以保证测量结果的准确性。

3.参数设置OTDR的参数设置是根据实际测量需求来进行的。

主要的设置包括：脉冲宽度、平均时间、灵敏度和波长等。

脉冲宽度决定了OTDR的测量能力和分辨率，通常需要根据被测光纤的长度和性能进行选择。

平均时间是指在一定时间内进行多次测量并取平均值，以减小测量误差。

灵敏度决定了OTDR的动态范围，通常需根据光纤的损耗进行设置。

波长选择一般是根据光纤的类型和光源的波长来进行设置。

4.测量操作设置好参数后，可以进行光纤的测量。

首先，启动OTDR仪器，等待它稳定工作。

确认被测光纤连接牢固后，点击仪器的测量按钮开始测量。

这时，OTDR会向光纤发送一定脉冲宽度的光信号，并记录返回的光信号强度和时间信息。

光信号被散射和反射后，返回到OTDR的接收端，根据信号的强度和时间信息，可以分析光纤的长度、损耗和衰减。

5.结果分析OTDR测量结果一般以图形和数据的形式呈现。

图形一般是以距离和衰减为横纵坐标的曲线图或者关联图，可以直观地显示故障点和光纤的性能。

数据方面，可以获得光纤的长度、衰减、损耗等具体数值。

通过对数据的分析，可以判断光纤的质量和故障点的位置，并进行相应的维修和优化。
