YBk2防爆电动机型号参数(精)

  • 格式：doc
  • 大小：354.50 KB
  • 文档页数：4

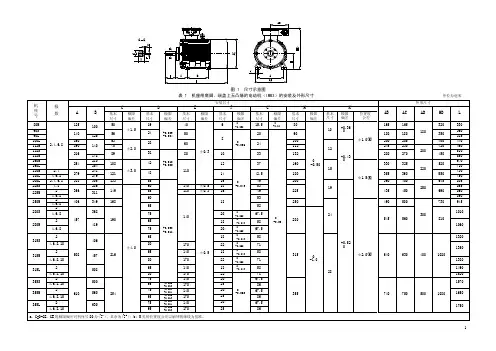

主要技术参数： 1.额定电压：380V、660V、380／660V、660／1140V 2.额定频率：50Hz 3.防护等级：IP55 4.冷却方式：IC411 5.工作制：S1 6.绝缘等级：F 7.安装形式：IMB3、IMB5、IMB35等

型号 额定功率 电流 （安培） 转速 （转/分） 效率 （%） 功率 因数 堵转转矩 堵转电流 重量

（千克） 千瓦 马力 额定转矩 额定电流

Type Rated Output Current (A) at 380V Speed (r/min) Eff (%) Power Factor (cos ф)

Locked Torque Locked Current Weight

(kg) kW hp Rated Torque Rated Current

YB2-631-2 0.18 0.25 0.50 2800 66.0 0.80 2.2 5.0 13.0 YB2-632-2 0.25 0.33 0.66 2800 68.0 0.81 2.2 5.0 13.5 YB2-711-2 0.37 0.50 0.96 2800 70.0 0.81 2.2 5.5 17.5 YB2-712-2 0.55 0.75 1.33 2800 73.0 0.83 2.2 5.5 18.0 YB2-801-2 0.75 1.0 1.8 2825 75.0 0.83 2.2 6.0 28 YB2-802-2 1.1 1.5 2.6 2825 78.0 0.84 2.2 6.0 29 YB2-90S-2 1.5 2.0 3.4 2840 79.0 0.84 2.2 7.0 34 YB2-90L-2 2.2 3.0 4.8 2840 81.0 0.85 2.2 7.0 37 YB2-100L-2 3 4.0 6.2 2880 83.0 0.88 2.2 7.0 45 YB2-112M-2 4 5.5 8.1 2890 85.0 0.88 2.2 7.0 57 YB2-132S1-2 5.5 7.5 11.1 2900 86.0 0.88 2.2 7.5 90 YB2-132S2-2 7.5 10 14.8 2900 87.0 0.88 2.2 7.5 95 YB2-160M1-2 11 15 21.6 2930 88.0 0.88 2.2 7.5 142 YB2-160M2-2 15 20 28.8 2930 89.0 0.89 2.2 7.5 150 YB2-160L-2 18.5 25 35.5 2930 89.0 0.89 2.2 7.5 172 YB2-180M-2 22 30 41.0 2940 90.5 0.90 2.0 7.5 202 YB2-200L1-2 30 40 55.5 2950 91.2 0.90 2.0 7.5 270 YB2-200L2-2 37 50 67.9 2950 92.0 0.90 2.0 7.5 285 YB2-225M-2 45 60 82.1 2970 92.5 0.90 2.0 7.5 349 YB2-250M-2 55 75 99.7 2970 92.5 0.90 2.1 7.5 463 YB2-280S-2 75 100 134.4 2970 93.2 0.91 2.0 7.5 614 YB2-280M-2 90 125 160.2 2970 93.8 0.91 2.1 7.5 690 YB2-315S-2 110 150 195 2975 94.0 0.91 1.8 7.0 975 YB2-315M-2 132 175 233 2975 94.5 0.91 1.8 7.0 1090 YB2-315L1-2 160 220 279 2975 94.6 0.92 1.8 7.0 1180 YB2-315L2-2 200 270 348 2975 94.8 0.92 1.8 7.0 1265 YB2-355S1-2 185 251 323.0 2980 94.6 0.92 1.8 7.0 1690 YB2-355S2-2 200 270 348.4 2980 94.8 0.92 1.8 7.0 1690 YB2-355M1-2 220 299 383.3 2980 94.8 0.92 1.6 7.0 1860 YB2-355M2-2 250 340 443.2 2980 95.3 0.92 1.6 7.0 2100 YB2-355L1-2 280 380 485.4 2980 95.3 0.92 1.6 7.0 2250 YB2-355L2-2 315 428 544.2 2980 95.6 0.92 1.6 7.0 2280 YB2-631-4 0.12 0.17 0.42 1400 58.0 0.72 2.0 4.0 12.5 YB2-632-4 0.18 0.25 0.58 1400 63.0 0.73 2.0 4.0 13.0 YB2-711-4 0.25 0.33 0.73 1400 66.0 0.74 2.0 4.0 17.0 YB2-712-4 0.37 0.50 1.02 1400 69.0 0.75 2.0 4.0 17.5 YB2-801-4 0.55 0.75 1.5 1390 71.0 0.75 2.4 5.0 29 YB2-802-4 0.75 1.0 2.0 1390 73.0 0.77 2.4 5.0 30 YB2-90S-4 1.1 1.5 2.9 1400 75.0 0.77 2.3 6.0 34 YB2-90L-4 1.5 2.0 3.7 1400 78.0 0.79 2.3 6.0 39 YB2-100L1-4 2.2 3.0 5.1 1420 80.0 0.81 2.3 6.0 46 YB2-100L2-4 3 4.0 6.8 1420 82.0 0.82 2.3 6.0 50 YB2-112M-4 4 5.5 8.8 1440 84.0 0.82 2.3 6.0 55 YB2-132S-4 5.5 7.5 11.5 1440 86.0 0.84 2.3 7.0 93 YB2-132M-4 7.5 10 15.4 1440 87.0 0.85 2.3 7.0 106 YB2-160M-4 11 15 22.3 1460 88.0 0.85 2.2 7.0 148 YB2-160L-4 15 20 30.1 1460 89.0 0.85 2.2 7.0 169 YB2-180M-4 18.5 25 36.5 1470 90.5 0.85 2.2 7.0 204 YB2-180L-4 22 30 43.1 1470 91.2 0.85 2.2 7.0 225 YB2-200L-4 30 40 57.6 1470 92.0 0.86 2.2 7.2 300 YB2-225S-4 37 50 69.9 1480 92.5 0.87 2.2 7.2 324 YB2-225M-4 45 60 84.7 1480 92.8 0.87 2.2 7.2 360 YB2-250M-4 55 75 102.7 1480 93.0 0.87 2.2 7.2 487 YB2-280S-4 75 100 139.6 1480 93.8 0.87 2.2 7.2 632 YB2-280M-4 90 125 166.9 1480 94.2 0.87 2.2 7.2 737 YB2-315S-4 110 150 201 1480 94.5 0.88 2.1 7.0 985 YB2-315M-4 132 175 240 1480 94.8 0.88 2.1 7.0 1160 YB2-315L1-4 160 220 287 1480 95.0 0.89 2.1 7.0 1225 YB2-315L2-4 200 270 359 1480 95.2 0.89 2.1 7.0 1320 YB2-355S1-4 180 245 328.7 1485 95.0 0.90 2.1 7.0 1690 YB2-355S2-4 200 270 354.7 1485 95.2 0.90 2.1 7.0 1690 YB2-355M1-4 220 290 390.1 1485 95.2 0.90 2.1 7.0 1860 YB2-355M2-4 250 340 442.9 1485 95.5 0.90 2.1 7.0 2100 YB2-355L1-4 280 380 496.0 1485 95.5 0.90 2.1 7.0 2280 YB2-355L2-4 315 428 556.2 1485 95.6 0.90 2.1 7.0 2280 YB2-711-6 0.18 0.25 0.64 850 62.0 0.66 1.9 4.0 17.0 YB2-712-6 0.25 0.33 0.83 850 63.0 0.68 1.9 4.0 17.5 YB2-801-6 0.37 0.50 1.3 940 63.0 0.70 1.9 4.0 22.5 YB2-802-6 0.55 0.75 1.7 940 66.0 0.72 1.9 4.0 23 YB2-90S-6 0.75 1.0 2.3 910 69.0 0.72 2.1 4.0 35 YB2-90L-6 1.1 1.5 3.1 910 73.0 0.73 2.1 5.0 37 YB2-100L-6 1.5 2.0 3.9 940 76.0 0.76 2.1 5.0 45 YB2-112M-6 2.2 3.0 5.6 940 79.0 0.76 2.1 5.0 57 YB2-132S-6 3 4.0 7.3 960 81.0 0.77 2.1 6.0 88 YB2-132M1-6 4 5.5 9.4 960 83.0 0.78 2.1 6.0 98 YB2-132M2-6 5.5 7.5 12.6 960 85.0 0.78 2.1 6.5 109 YB2-160M-6 7.5 10 16.8 970 86.0 0.79 2.1 6.5 144 YB2-160L-6 11 15 24.3 970 87.5 0.79 2.1 6.5 172 YB2-180L-6 15 20 31.6 970 89.0 0.81 2.1 7.0 214 YB2-200L1-6 18.5 25 37.6 970 90.0 0.83 2.2 7.0 250 YB2-200L2-6 22 30 44.7 970 90.0 0.83 2.2 7.0 280 YB2-225M-6 30 40 57.6 980 92.0 0.86 2.1 7.0 332 YB2-250M-6 37 50 69.8 980 92.0 0.86 2.1 7.0 468 YB2-280S-6 45 60 85.9 980 92.5 0.86 2.1 7.0 606 YB2-280M-6 55 75 104.7 980 92.8 0.86 2.1 7.0 665 YB2-315S-6 75 100 141 985 93.5 0.86 2.0 7.0 930 YB2-315M-6 90 125 169 985 93.8 0.86 2.0 7.0 1040 YB2-315L1-6 110 150 206 985 94.0 0.86 2.0 7.0 1130 YB2-315L2-6 132 175 244 985 94.2 0.87 2.0 7.0 1230 YB2-355S-6 160 220 292.3 989 94.5 0.90 2.0 7.0 1620 YB2-355M1-6 185 251 338.0 989 94.5 0.90 2.0 7.0 1730 YB2-355M2-6 200 270 364.6 989 94.7 0.90 2.0 7.0 1930 YB2-355L1-6 220 299 401.1 989 94.7 0.90 2.0 7.0 2120 YB2-355L2-6 250 340 454.3 989 95.0 0.90 2.0 7.0 2230 YB2-801-8 0.18 0.25 0.8 645 52.0 0.61 1.8 3.3 20.5 YB2-802-8 0.25 0.33 1.1 645 55.0 0.61 1.8 3.3 21 YB2-90S-8 0.37 0.50 1.4 670 63.0 0.62 1.8 4.0 35 YB2-90L-8 0.55 0.75 2.1 670 64.0 0.63 1.8 4.0 37 YB2-100L1-8 0.75 1.0 2.4 680 71.0 0.68 1.8 4.0 41 YB2-100L2-8 1.1 1.5 3.3 680 73.0 0.69 1.8 4.0 43 YB2-112M-8 1.5 2.0 4.4 690 75.0 0.69 1.8 4.0 52 YB2-132S-8 2.2 3.0 5.6 710 79.0 0.73 1.8 5.5 88 YB2-132M-8 3 4.0 7.6 710 81.0 0.73 1.8 5.5 104 YB2-160M1-8 4 5.5 10.3 720 81.0 0.73 1.9 6.0 143 YB2-160M2-8 5.5 7.5 13.4 720 83.0 0.75 1.9 6.0 144 YB2-160L-8 7.5 10 17.5 720 85.0 0.76 1.9 6.0 172 YB2-180L-8 11 15 25.3 730 87.0 0.76 1.9 6.0 214 YB2-200L-8 15 20 33.7 730 89.0 0.76 2.0 6.5 280 YB2-225S-8 18.5 25 40 730 90.0 0.78 2.0 6.5 306 YB2-225M-8 22 30 47.4 730 90.5 0.78 2.0 6.5 332 YB2-250M-8 30 40 63.4 730 91.0 0.79 1.9 6.5 465 YB2-280S-8 37 50 77.8 740 91.5 0.79 1.8 6.0 590 YB2-280M-8 45 60 94.1 740 92.0 0.79 1.8 6.0 662
