GW4-35隔离开关使用说明书

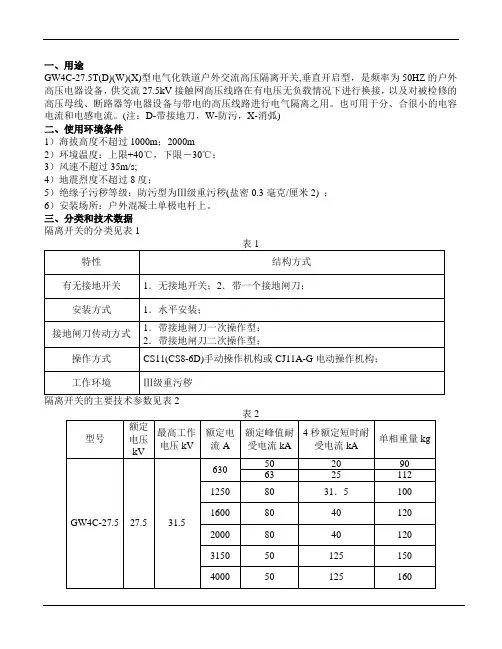

GW4C-27.5T(D)(W)(X)型电气化铁道户外交流高压隔离开关,垂直开启型，是频率为50HZ的户外高压电器设备，供交流27.5kV接触网高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。

也可用于分、合很小的电容电流和电感电流。

(注：D-带接地刀，W-防污，X-消弧)二、使用环境条件1）海拔高度不超过1000m；2000m2）环境温度：上限+40℃，下限－30℃；3）风速不超过35m/s;4）地震烈度不超过8度；5）绝缘子污秽等级：防污型为Ⅲ级重污秽(盐密0.3毫克/厘米2) ；6）安装场所：户外混凝土单极电杆上。

三、分类和技术数据隔离开关的分类见表1GW4C-27.5T(D)(W) 垂直开启型电气化铁道户外交流高压隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广，通用性系列性强。

GW4C-27.5T 垂直开启型户外隔离开关是单极隔离开关组成的高压电器，又是派生其它结构的基本单元，以下称为普通型隔离开关。

GW4C-27.5T(D) 垂直开启型户外隔离开关是在普通型隔离开关上增设接地刀而成的，其中分一次操作型和二次操作型两种，以下称为接地型隔离开关。

GW4C-27.5T(D)W 垂直开启型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成，适用于重污秽或高海拔地区。

1．隔离开关结构单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底架上，外形结构见下图。

GW4C-27.5TW单极户外高压隔离开关每极隔离开关由底座，绝缘支柱及导电部分组成。

隔离开关支柱绝缘子安装在同一底架上，主要由底架部分，绝缘子，主导电回路部分、传动部分等组成。

基座部分由型钢焊接，表面经热镀锌处理而成；主导电回路主要由触头、触头座和导电板组成。

全部为电解铜加工而成，表面经特殊防腐处理；传动部分由传动轴、绝缘拉杆、拐臂等组成.本系列隔离开关配用CS11（不接地及单接地一次操作传动型）和CJ11A-G 型电动机构CJ11A-G 电动机构的结构CJ11A-G 电动机构的结构另见其使用维护说明书GW4C-27.5TW垂直开启型户外双极不接地电动隔离开关安装图(H93支柱，配CJ11A-G免维护型电动机构)。

安装使用说明书Single & Double Poles Manual Disconnector Specification目录页码产品介绍 (1)适用围和采用标准 (1)产品工作条件和工作环境 (1)主要技术参数 (1)主要构成 (1)隔离开关安装 (2)电磁锁安装调整 (3)运行及维护 (3)包装运输与保管 (3)通常成套形式 (3)订货 (3)联系方式 (4)装箱单 (4)安装图 (5). . . . . . . . . . . . . . .. . . . . . . . . . .3～4位数字，产品的额定电流值。

Ⅱ-双极。

2～3位英文字母，见表1。

隔离开关、户外型。

额定电压。

标准设计序列。

号。

GW4-27.5 /□□□1.产品介绍1.1 产品名称：电气化铁道耐污型高压隔离开关。

1.2 型号详述 英文字母：1.3 常用组装件：1.3.1 手动操作：用作接触网设备时，配置短筒CS11(G)手力操作机构。

用作变电所设备或隔离开关动作需电气顺序联锁、位置信号的使用场所，配置长筒CS11(G)手力机构，通常带有8极空接点（4a,4b ）的辅助开关一个,也可按使用要求增减节点对数。

1.3.2 万向节：通常为单十字联轴器，用于操作杆连接，可消除安装偏差造成的操作附加力。

1.3.3 电磁锁：以电信号为钥匙，锁体安装于手力机构的左上方或右上方，锁扣固定在操作杆上，可人为紧急开锁。

使用电磁锁可实现手力操作机构的电气闭锁。

2.适用围和采用标准 2.1 GW4-27.5系列户外交流隔离开关,是针对铁路牵引供电系统负荷特性而生产的标准化户外高压电器。

适用于额定电压为27.5kV 、55kV 、工频50Hz 的电气化接触网、变电所，实现电气回线在有电压无载流情况下的切换或电气安全隔离。

2.2 该产品严格规于企业标准，并符合国家标准：DLT 593-1996 《高压开关设备的共用订货技术导则》DL 486-92 《交流高压隔离开关订货技术条件》GB 5273-85 《变压器、高压电器和套管的接线端子》 GB 1985-2004《交流高压隔离开关和接地开关》 GB 763-90 《交流高压电器在长期工作时的发热》 GB 3309-89《高压开关设备常温下的机械试验》 GB 2706-89《交流高压电器动热稳定试验方法》 3.产品工作条件和工作环境 3.1 环境温度: -35℃～+40℃。

GW4型隔离开关安装调试的一般方法变电站中,隔离开关的数量一般为断路器的2～4倍，由于数量比较多，其安装调试的工作量相当的大.在110kV以下的电压等级中,作为主导设备的GW4型隔离开关，如果隔离开关的安装工艺及机械尺寸调整不符合要求，则会出现分、合闸不到位，触头过热，甚至瓷瓶断裂的事故。

因此，很有必要将隔离开关的安装调试方法进行总结。

笔者根据自己的工作经验，将该种型号的隔离开关的安装调试方法归纳如下,以供同行们参考。

1 GW4型隔离开关的结构及动作原理为了更好的掌握安装工艺及调试方法，对隔离开关的结构及动作原理有一个足够地了解是很有必要的。

1.1 隔离开关的结构1。

1.1隔离开关的结构GW4型隔离开关为双柱水平旋转式结构,由3个单级组成，每个单级由基座、绝缘支柱和导电部分组成，配用手动或电动操作机构。

1。

1.2接地开关的结构接地开关由固定在隔离开关导电管上的静触头和安装在底座上的动触杆组成。

1.1.3手力操动机构的结构手力操动机构由水平面（或垂直面)内旋转90°（或180°）的操作手柄，防雨罩及装入其内的辅助开关组成。

1.1.4电动操作机构电动机构的主要元件有电动机、减速箱、辅助开关、限位开关、转换开关、接触器、断路器等。

1。

2 隔离开关的动作原理1。

2。

1隔离开关的动作原理操动机构输出轴转动90°(180°) 垂直管操作轴转动90°（180°）操动拐臂操作相主动极旋转90°水平连杆其余相主动极旋转90°交叉连杆带动从动极反向旋转90°,实现三极联动.1。

2。

2接地开关动作原理操作机构借助传动轴及水平连杆使接地开关转动轴旋转一定的角度，从而实现分合闸.1.2.3手力操动机构的动作原理当手柄操作时，机构输出轴转动，带动与机构的主轴连接在一起的辅助开关,在分，合闸动作时将相应的触点切断或闭合，发出相应的分、合信号。

GW4—55/27.5T型系列电气化铁道用户外交流高压隔离开关安装使用说明书1. 概述GW4—55/27.5T型系列电气化铁道用户外交流高压隔离开关(以下简称隔离开关)适用于额定电压为55/27.5kV，交流单相或双相50Hz电气化铁路接触网，在有电压无负载时分、合电路之用。
