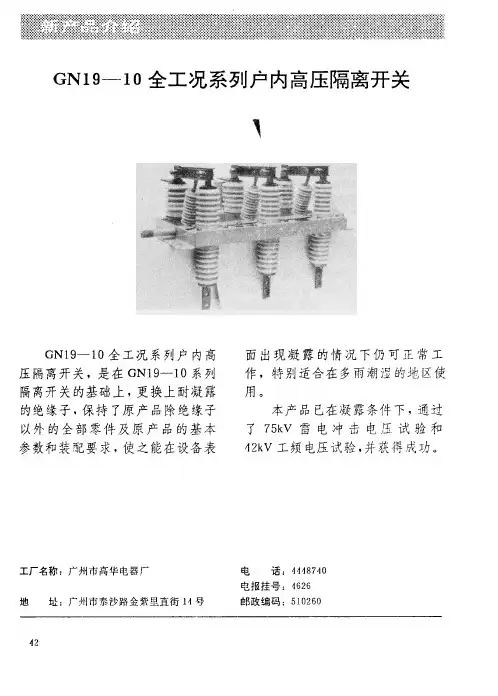

GN19隔离开关说明书

gn19-10q型隔离开关参数GN19-10Q型隔离开关是一种常用的高压开关设备，具有很多重要的参数。

以下将详细介绍这些参数，并对其作用进行解释。

1.额定电压（Rated Voltage）：GN19-10Q型隔离开关的额定电压一般为10kV。

额定电压是指设备能够正常工作的电压范围，超过该电压范围可能会导致设备损坏或失效。

2.额定电流（Rated Current）：GN19-10Q型隔离开关的额定电流一般为630A。

额定电流是指设备可以安全工作的电流范围，超过该电流范围可能导致设备过载，甚至发生火灾等危险。

3.隔离开断能力（Isolation Breaking Capacity）：GN19-10Q型隔离开关的隔离开断能力一般为20kA。

隔离开断能力是指设备可以安全切断电路的能力，超过该能力可能导致开关无法正常切断电路。

4.雷电冲击耐受能力（Lightning Impulse Withstand Voltage）：GN19-10Q型隔离开关的雷电冲击耐受能力一般为75kV。

雷电冲击耐受能力是指设备可以安全承受雷电冲击的能力，超过该能力可能导致设备受损。

5.支路电流耐受能力（Short-time Withstand Current）：GN19-10Q型隔离开关的支路电流耐受能力一般为20kA。

支路电流耐受能力是指设备可以安全承受短时间的大电流冲击的能力，超过该能力可能导致设备受损。

6.短路开断能力（Short-circuit Breaking Capacity）：GN19-10Q型隔离开关的短路开断能力一般为20kA。

短路开断能力是指设备可以安全切断电路的能力，超过该能力可能导致开关无法正常切断电路。

7.防护等级（Protection Level）：GN19-10Q型隔离开关的防护等级一般为IP4X。

防护等级是指设备对外界固体物质、液体物质和外界触摸的保护能力，数字越高表示防护能力越强。

8.操作机构额定操作力（Rated Operating Force）：GN19-10Q型隔离开关的操作机构额定操作力一般为≤200N。

在电气工程图纸和相关技术资料中，隔离开关的电气符号通常表示为"GN19"。

这个符号代表了隔离开关的基本型号和特性。

"GN"通常代表隔离开关的系列名称，而"19"则可能表示该隔离开关的额定电流或特定规格。

这个符号简洁明了，能够快速识别出隔离开关的类型和规格。

此外，根据不同的设计和技术规格，隔离开关的电气符号可能还包含其他信息，例如操作方式、极数、是否带接地等。

这些信息有助于更准确地描述隔离开关的功能和用途，并为电气工程师和相关技术人员提供准确的指导。

总的来说，使用统一的电气符号能够方便技术交流和专业合作，提高电气设计和安装的准确性。

通过理解和正确使用这些电气符号，专业人员能够更好地理解和评估电路系统的构成和功能。

一、概述GN19-12(C)系列户内高压交流隔离开关适用于交流50Hz，额定电压12kV及以下电力系统中，配用人力操作机构，作为在有电压而无负载情况下，分合电器之用。

本产品性能符合GB1985《交流高压隔离开关和接地开关》标准规定。

二、型号及含义G N 19 - 12 (C) / S □□□额定短时耐受电流(kA)□额定电流(A)S手力操动C穿墙型12额定电压(kV)19设计序号N户内G隔离开关三、主要参数型号额定电压kV最高工作电压kV额定电流A动稳定电流kV(峰值)10s热稳定电流kA(有效值)重量kgGN19-10/400 10 11.5 400 31.5 12.5 27 GN19-10/630 10 11.5 630 50 20 28 GN19-10/1250 10 11.5 1250 100 40 52 GN19-10C1/400 10 11.5 400 31.5 12.5 39 GN19-10C1/630 10 11.5 630 50 20 40 GN19-10C1/1250 10 11.5 1250 100 40 70 GN19-10C2/400 10 11.5 400 31.5 12.5 39 GN19-10C2/630 10 11.5 630 50 20 40 GN19-10C2/1250 10 11.5 1250 100 40 70 GN19-10/1000 10 11.5 1000 80 31.5 49 GN19-10C1/1000 10 11.5 1000 80 31.5 65 四、安装尺寸五、订货须知订购是须注明：1、产品型号、额定电压、额定电流及操动机构型号、安装方式。

2、隔离开关与操动机构配套供应，也可单独供应。

上海昌开电器有限公司。

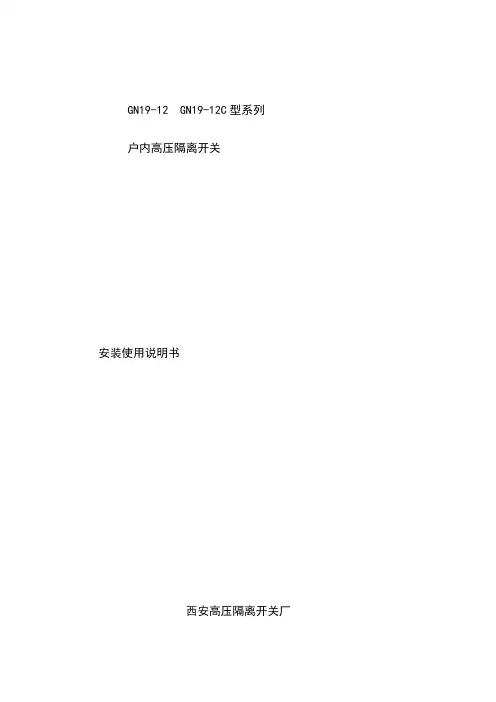

GN19-12 GN19-12C型系列户内高压隔离开关安装使用说明书西安高压隔离开关厂产品概述GN19-10系列户内高压隔离开关（以下简称隔离开关）为额定电压10kV，三相交流50Hz的户内装置，作为有电压而无负载的情况下分合电路之用。

2使用环境条件及安装场所a.海拔高度不超过1000米;b.环境温度不高于＋40°C,不低于－30°C;c.相对湿度不大于90%,(＋25°C);d.应无剧烈震动、摆动或冲击的场所；e.应无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘、污垢及其它爆炸性、侵蚀性物质。

3 技术参数4 隔离开关结构及工作原理GN19-12/400、630、1000、1250A型隔离开关的每一相导电部分通过两个支柱绝缘子固定在底架上，（GN19-12C/400、630、1000、1250A型隔离开关则一个为支柱绝缘子，一个为瓷套绝缘子）三相平行安装、导电部分由触刀、静触头、触座（或导电杆）组成。

每一相触刀中间均连有拉杆绝缘子，拉杆绝缘子与安装在底架上的主轴连接。

主轴通过手柄与连杆（用户自备）和CS6-1型手力操动机构相连在一起连动。

触刀由两片槽型铜板组成，它不仅增大了触刀散热面积对降低温度有利，而且提高了触刀的机械强度，使开关的动热稳定性提高，触刀一端通过（销轴）安装在触座上（或导电杆上）。

另一端与静触头相连接，而触刀的接触压力通过两端的弹簧来维持。

GN19-12(C)/1000、1250A在接触处安装有磁锁板，加磁锁板的目的是，当很大的短路电流通过时增强了触刀两槽型触刀之间的吸引力。

亦增强了接触处的接触压力，因而提高了开关的动热稳定性。

GN19-12©/400、630A隔离开关通过的电流小，因此无需加磁锁板。

底架装配：由底架、主轴、限位板、停挡及挡圈组成。

限位板主要用来保证导电触刀“分”“合”时所得到要求的终点位置。

5 安装与调整安装前的准备工作打开包装箱，按照装箱单检查产品备件及随机附带技术文件是否齐全，检查产品在运输过程中有无损伤。

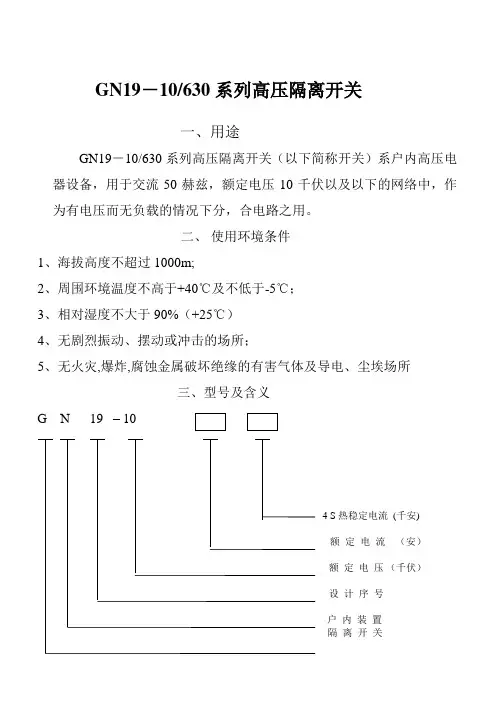

GN19－10/630系列高压隔离开关一、用途GN19－10/630系列高压隔离开关（以下简称开关）系户内高压电器设备，用于交流50赫兹，额定电压10千伏以及以下的网络中，作为有电压而无负载的情况下分，合电路之用。

二、使用环境条件1、海拔高度不超过1000m;2、周围环境温度不高于+40℃及不低于-5℃；3、相对湿度不大于90%（+25℃）4、无剧烈振动、摆动或冲击的场所；5、无火灾,爆炸,腐蚀金属破坏绝缘的有害气体及导电、尘埃场所三、型号及含义G N 19 104 S热稳定电流(千安)额定电流（安）额定电压（千伏）设计序号户内装置隔离开关四、主要技术参数五、结构简介GN19－10/630系列隔离开关的每相导电部分通过两个支柱绝缘子固定在角钢底座上，平行安装，导电部分由触头、触座和触刀组成，触刀中间均连有拉杆绝缘子，拉杆绝缘子与安装在底架上的主轴相连，主轴通过拐臂与连杆和CS6-1T型操动机构相连，操动机构上用连动杆(用户自备)接至开关一起连动。

底架装配、由主轴限位板(停档)组成、限位板主要用来保证导电触刀分、合时的到位所设计的终点位置。

开关分闸时，操动机构手柄向下方向拉，可使开关分闸，反向上之推进则合闸。

在触头、触刀接触处加有压力弹簧的目的是：当很大的短路电流通过时加强了两触刀之间的压力。

亦即增加了接触处的接触压力，因此提高了开关的动热稳定性。

六、安装与调整5.1、安装前的准备工作5.2、打开包装箱，按照装箱单检查产品备件及随附技术文件是否齐全，检查产品在运输、保管过程中有无损伤。

5.3、将固定操动机构的零件拆除。

5.4、清除产品内的灰尘污物，用于抹布仔细擦拭绝缘子表面。

5.5、在所有机械摩擦部分，涂工业凡士林油。

5.6、隔离开关与操动机构可以垂直或倾斜安装在开关柜内。

5.7、按安装图给定的安装尺寸确定隔离开关的位置。

并注意开关在分合闸时，其导电部分对地的绝缘距离不小于125mm。

5.8、安装后CS6-1T型操动机构的手柄转动角度应与隔离开关“分”、“合”时主轴转动的角度相配合。

a.隔离开关运到现场后，置于平整、无积水的场地，宜运到实际安装位置附近便于安装。

b.设备及瓷件安置稳妥，并有防止损坏瓷件的措施，操作机构的金属传动局部应有防锈措施。

2、检查2.1对施工人员进行技术交底，做到交懂、交会。

2.2设备开箱时，监理、乙方技术负责人应共同开箱检验。

2.3本体和操动机构铭牌是否与设计相符，其辅助接点是否正确。

各部紧固螺栓不应有锈蚀现象，底架安装孔距与根底柱实际予留孔是否符合。

2.4瓷件外观无破损、裂缝，零件的外表漆层无脱落，绝缘件无霉变或变形。

3、本体的安装与调整3.1地面组装调整a.组装前检查基座转动局部的灵活情况，各机械转动局部加适量润滑脂，用手拨动应有灵活感。

b.隔离开关触头检查、清洗。

在去除铜触头外表氧化物时，要使用细纱纸打磨以免破坏涂层，触头外表镀层不允许有脱落现象。

载流局部可绕导电带连接牢固不得折损，接触良好并涂以电力复合脂。

3.2就位3.2.1就位a.将隔离开关底座固定在同一水平根底构架上，固定前用水平尺校平底座上平面，以免造成瓷柱安装后上部倾斜，调整后将底座螺栓紧固。

c.就位时，隔离开关主刀、地刀方向与设计方向一致。

d.导电闸刀就位后，检查安装位置正确前方可拧紧紧固螺栓，然后卸掉吊索。

起吊前千万不可松开固定上导电杆的固定夹板。

e.起吊前，先吊起底节支持绝缘子、旋转绝缘子固定后，再吊起开关头部按从上到下顺序依次装好各节瓷瓶，最后将组件吊至底节绝缘子上。

3.3机构就位、安装、检查a.机构手柄中心孔距地面高度为1100mm。

b.安装操作机构用线坠调整机构轴线位置使之与底座轴线重合，固定可靠。

c.机构的机械局部转动灵活，蜗轮与蜗杆啮合应吻合，转动轻便灵活，无卡阻现象。

d.辅助接点与设计一致，辅助开关与闸刀动作一致，接触可靠。

f.隔离开关本体接地符合设计要求。

g.拉杆的内径与机构轴的直径相配合，间隙不应大于1mm，拉杆的焊缝应无焊瘤，外表光滑牢固。

3.4调整a机构固定于设备柱上并使隔离开关操作机构均处于分闸位置的终端，然后顺时针方向在摇回半圈至一圈，用线坠检查隔离开关传动轴与机构轴是否同心，假设同心用连杆、连接头及万向接头将隔离开关传动轴与机构主轴连接在一起，固定其螺栓，将焊接处点焊上，手动操作几次隔离开关，假设分合正常，且手动分合闸操作力根本均匀，分合闸位置正确后再将焊接处焊好，否那么调节隔离开关传动轴与花键连接头位置。

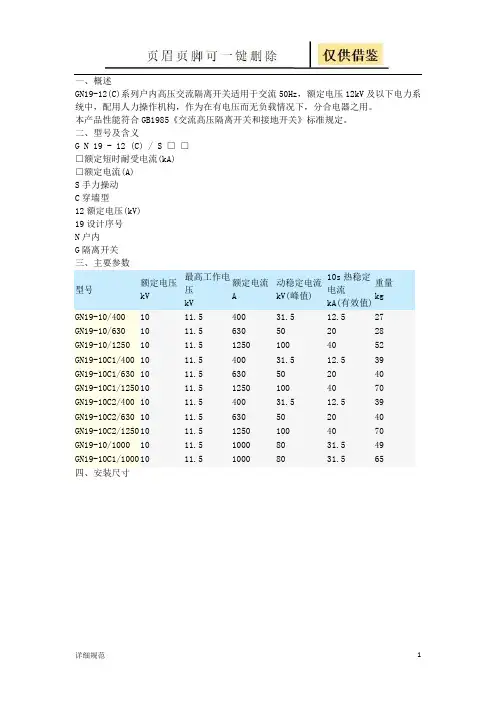

一、概述
GN19-12(C)系列户内高压交流隔离开关适用于交流50Hz，额定电压12kV及以下电力系统中，配用人力操作机构，作为在有电压而无负载情况下，分合电器之用。

本产品性能符合GB1985《交流高压隔离开关和接地开关》标准规定。

二、型号及含义
G N 19 - 12 (C) / S □□
□额定短时耐受电流(kA)
□额定电流(A)
S手力操动
C穿墙型
12额定电压(kV)
19设计序号
N户内
G隔离开关
三、主要参数
GN19-10C2/12501012501004070 GN19-10/10001010008049 GN19-10C1/10001010008065四、安装尺寸
五、订货须知
订购是须注明：
1、产品型号、额定电压、额定电流及操动机构型号、安装方式。

2、隔离开关与操动机构配套供应，也可单独供应。

上海昌开电器有限公司。

GN19-12系列户内高压隔离开关安装使用说明书华仪电气股份有限公司1、概述1.1 本型户内高压隔离开关为额定12kV三相交流50Hz的户内装置,供户内高压设备在有电压无电流时,分合电路之用,其性能达到IEC129及GB1985国际标准。

1.2 型号种类GN19-12为平装型GN19-12C1为隔离开关转动侧装置穿墙套管型GN19-12C2为开断侧装置穿墙套管型GN19-12C3为隔离开关转动侧与开断侧均装置穿墙套管型2 使用环境条件2.1 海拔:不超过1000m,2.2 环境温度：上限+40℃,下限-25℃,2.3 相对湿度:日平均不大于95%,月平均不大于90%。

饱和蒸汽压:日平均不大于22mbar,月平均不大于18 mbar。

2.4 不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场所。

2.5 户内产品的使用环境无显著的污秽。

3、型号与含义G N 19 – 12 (C) / - □ - □额定短时耐受电流kA额定电流A穿墙式额定电压设计序号户内使用隔离开关3、主要技术参数3.1隔离开关的技术参数见表1表1:技术参数名称单数据位产品全型号额定电压额定电流4秒额定短时耐受流（有效值）额定峰值耐受电流（峰值）额定绝缘水平雷电冲击耐受电压工频电压（施加1分钟）极对地和极间断口间极对地和极间断口间kV A kA kA kV（峰值）kV（有效值）GN19-12/400-12.512 400 12.5 31.575 85 42 49GN19-12/630-20 630 20 50 GN19-12/1000-31.5 1000 31.5 80 GN19-12/1250-31.5 1250 31.5 80 GN19-12C1/400-12.5 400 12.5 31.5 GN19-12C1/630-20 630 20 50 GN19-12C1/1000-31.5 1000 31.5 80 GN19-12C1/1250-31.5 1250 31.5 80 GN19-12C2/400-12.5 400 12.5 31.5 GN19-12C2/630-20 630 20 50 GN19-12C2/1000-31.5 1000 31.5 80 GN19-12C2/1250-31.5 1250 31.5 80 GN19-12C3/400-12.5 400 12.5 31.5 GN19-12C3/630-20 630 20 50 GN19-12C3/1000-31.5 1000 31.5 80 GN19-12C3/1250-31.5 1250 31.5 803.2技术要求,见表2表2:技术要求4、结构特点隔离开关主要由导电部分和底架组成,每相导电部分通过两个绝缘子固定在底架上。
