光纤连接器的主要组成以及国内情况解析

光纤连接器及尾纤介绍光纤连接器（又称光纤跳线）是在一段光纤两端安装连接插头，在光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。

在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。

光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器（所谓“模”，是指以一定电磁波相位变化速度〈即相位角速度〉进入光纤的一束光），还有其它如以塑胶等为传输媒介的光纤连接器；按连接器结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。

FC型：金属双重配合螺旋终止型结构；ST型：金属圆型卡口式结构；SC型：矩形塑料插拔式结构，特点是容易拆装。

多用于多根光纤与空间紧凑结构的法兰之间的连接。

以上是指接头与光纤桥接器（法兰盘）之间的连接形式，这些结构主要任务是实现接头与法兰盘之间的坚固连接，并将两端光纤的轴线引导到一条线上。

其中，ST连接器通常用于配线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于光收发设备端。

按光纤端面形状分有FC、PC（包括SPC或UPC）和APC；连接器插芯连接的损耗应该是越小越好，因此，对于活动接头的端面的要求标准比较高，以下是针对端面而制定的一些标准形式：PC型：端面呈球形，接触面集中在端面的中央部分，反射损耗35dB，多用于测量仪器；APC型：接触端的中央部分仍保持PC型的球面，介但端面的其它部分加工成斜面，使端面与光纤轴线的夹角小于90度，这样可以增加接触面积，使光耦合更加紧密。

当端面与光纤轴线夹角为8度时，插入损耗小于0.5dB。

窄带（155MB/S以下）光传输系统中常采用这种结构的接头；UPC型：超平面连接，加工精密，连接方便，反射损耗50dB，常用于宽带（155MB/S 及以上）光纤传输系统中。

光纤连接器自从前年开始，基于光缆的千兆以太网有了非常迅猛的发展。

在局域网中的主干网络(backbone)几乎大部分都采用了基于光缆的千兆以太网。

而在千兆网络的光缆链路中使用的光缆链路连接方式中也发生了新的变化。

连接方式传统的光缆链路连接方式主要是ST，SC 式。

目前它们仍然在大量使用。

其形状如图1所示。

方式简单方便，所连接的每条光缆都是可以独立使用在安装这些光缆链路时，并不知道在实际中这些光缆是不知道光缆的信号传输方向。

在实际使用中，将光缆和，就要首先确定信号在光缆中的传输方向，才能正确地，光缆的连接器的制作也不方便，需要特殊的工具等。

SC插入锁定-------------ST插入锁定---------------- FC旋紧锁定2.新型的光缆连接方式大家知道，千兆以太网在连接光缆时都是成对儿使用的，即一个输出(output，也为光源)，一个输入(input，光检测器)，例如路由器和交换机的光缆连接。

如果在使用时，能够成对一块儿使用而不用考虑连接的方向，而且连接简捷方便，那将会有助于千兆以太网的连接。

因此不少光缆布线的厂商推出了各种连接器来满足这种应用。

这种新的光缆连接器叫做SFF(Small Form Factor)。

目前还没有比较明确的术语来描述，我们一般将其称作微型光缆连接器。

目前市场最主要SFF光缆连接器有四种类型。

1)LC类型，它是Lucent公司推出的一种SFF类型的连接器。

2)FJ类型，它是由Panduit公司推出的连接器。

3)MT-RJ 型，它是由美国AMP公司推出的连接器以及由3M公司推出的VF-45连接器。

下图是这几种类型的连接器。

这种连接器是一对儿光缆一起连接而且接插的方向是固定的。

所以在实际使用中比较方便，也不会误插。

光纤配线箱光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。

也适用于光缆和配线尾纤的保护性连接。

如图为3M公司的8200室内型光纤配线箱，适用于光纤接入网中的光纤终端点采用。

光纤及光纤连接器图示详解一、光纤类型图示单模光纤使用的光波长为1310nm或1550 nm，多模光纤使用的光波长多为850 nm。

从颜色上看，单模光纤外体为黄色，多模光纤外体为橘红色。

单模光纤外观如图1所示，多模光纤外观如图2所示。

二、光连接器类型图示光连接器有SC/PC型、FC/PC型、LC/PC和LSH/APC型等，设备单板拉手条上的光口绝大部分为LC/PC型光接口，也有少量的LSH/APC型光接口，与之配套的LC/PC型和LSH/APC型光纤连接器分别如图5和图6所示。

在客户侧ODF处一般使用FC/PC型或SC/PC 型光接口，与之匹配的FC/PC型和SC/PC型光纤连接器分别如图4和3所示SC/PC光连接器的插拔只需要轴向操作，不需要旋转。

插拔SC/PC光连接器的操作过程如下：1、插入光纤时，应小心地将光纤头部对准光接口板上的光纤接口，适度用力推入。

2、拔出光纤时，先按下卡接件，向里微推光纤插头，然后向外拔出插头即可。

插拔FC/PC光连接器的操作过程如下：1、插入光纤时，应小心地将FC/PC接头对准光接口板上的光接口，避免损伤光接口的陶瓷内管。

把光纤插到底后，再顺时针旋转外环螺丝套，将光接头拧紧。

2、拔出光纤时，首先逆时针旋转光纤接口的外环螺丝套，当螺丝已松动时，稍微用力向外拔出光纤。

LC/PC光连接器的插拔只需要轴向操作，不需要旋转。

插拔光连接器的操作过程如下：1、插入光纤时，应小心地将光纤头部对准光接口板上的光接口，适度用力推入。

如果是弯头光纤，插入光接口后，可以将光纤头部向机箱面板侧转弯一个角度以减少走线空间。

2、拔出光纤时，先按下卡接件，向里微推光纤插头，然后向外拔出插头即可。

插拔的操作过程如下：1. 打开光纤上的LSH/APC型连接器的保护防尘盖。

2. 将光纤连接器对准单板光接口。

3. 对准光口上的导槽，缓慢插入连接器。

4. 使用拔纤器夹住连接器。

5. 力度适中，缓慢拔出连接器。

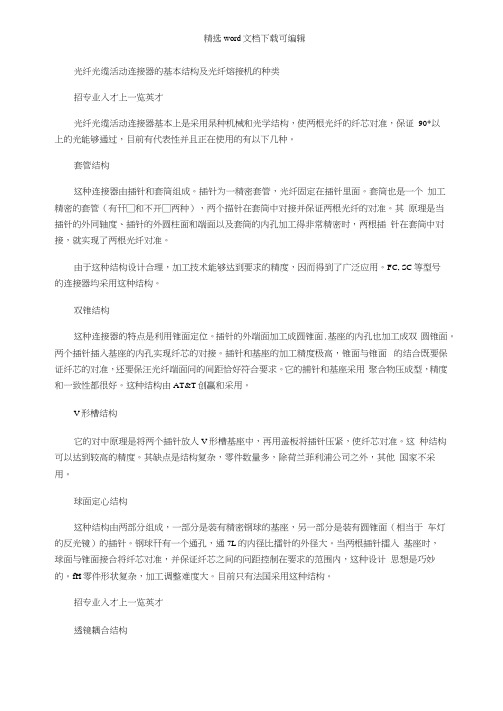

光纤光缆活动连接器的基本结构及光纤熔接机的种类招专业入才上一览英才光纤光缆活动连接器基本上是采用杲种机械和光学结构，使两根光纤的纤芯对准，保证90*以上的光能够通过，目前有代表性并且正在使用的有以下几种。

套管结构这种连接器由插针和套筒组成。

插针为一精密套管，光纤固定在插针里面。

套筒也是一个加工精密的套管（有幵□和不开□两种），两个描针在套筒中对接并保证两根光纤的对准。

其原理是当插针的外同轴度、插针的外圆柱面和端面以及套筒的内孔加工得非常精密时，两根插针在套筒中对接，就实现了两根光纤对准。

由于这种结构设计合理，加工技术能够达到要求的精度，因而得到了广泛应用。

FC, SC 等型号的连接器均采用这种结构。

双锥结构这种连接器的特点是利用锥面定位。

插针的外端面加工成圆锥面.基座的内孔也加工成双圆锥面。

两个插针插入基座的内孔实现纤芯的对接。

插针和基座的加工精度极高，锥面与锥面的结合既要保证纤芯的对准，还要保汪光纤端面问的间距恰好符合要求。

它的捕针和基座采用聚合物压成型，精度和一致性都很好。

这种结构由AT&T创嬴和采用。

V形槽结构它的对中原理是将两个插针放人V形槽基座中，再用盖板将插针压紧，使纤芯对准。

这种结构可以达到较高的精度。

其缺点是结构复杂，零件数量多，除荷兰菲利浦公司之外，其他国家不采用。

球面定心结构这种结构由两部分组成，一部分是装有精密钢球的基座，另一部分是装有圆锥面（相当于车灯的反光镜）的插针。

钢球幵有一个通孔，通7L的内径比擂针的外径大。

当两根插针擂入基座时，球面与锥面接合将纤芯对准，并保证纤芯之间的问距控制在要求的范围内，这种设计思想是巧妙的。

fH零件形状复杂，加工调整难度大。

目前只有法国采用这种结构。

招专业入才上一览英才透镜耦合结构透镜耦合又称远场耦合，它分为球透镜耦合和自聚焦透镜耦合两种。

这种结构利用透镜来实现光纤的对中。

用透镜将一根光纤的出射光变成平行光，再由另一透镜将平行光聚焦导人到另一光纤中去。

光连接器基础知识一、基本概念（术语）1、光纤（活动）连接器：是实现将光纤光缆和光纤光缆之间、光纤光缆和有源器件、光纤光缆和其它无源器件、光纤光缆和系统与仪表进行活动连接的光无源器件（连接器的作用）。

整套光连接器的组成：插头—适配器—插头。

2、光跳线：两端都装有插头的一段光纤或光缆。

3、光纤：是一种利用光全反射原理传导光信号的玻璃纤维。

主要成分：SiO2.光纤由纤芯、包层和涂敷层构成，纤芯的折射率nl大于包层的折射n2.纤芯的作用是传导光信号，包层的作用是反射光信号，涂敷层的作用是保护光纤，增加光纤的机械强度和柔韧性。

光纤可分为单模光纤（9/125μ）和多模光纤（50/125或62.5/125）。

4、光缆：光缆由护套、加强构件、紧套（或松套）层和涂敷光纤组成。

生产跳线采用的光缆一般有：φ3.0单芯光缆、φ2.0单芯光缆、φ0.9紧套光缆，双芯平行光缆、防水尾缆、束状光缆和带状光缆等。

5、插入损耗：是指光信号通过光连接器之后，光信号的衰减量。

一般用分贝数（dB）表示。

表达式为：IL=-10LOG(P1/P0)(d B)其中P0——输入端的光功率P1——输出端的光功率6、回波损耗：也称后向反射损耗，是由于光连接处的非涅尔效应而产生的反射信号，该信号沿光纤原路返回，会对光源和系统产生不良影响。

回波损耗的表达式为：RL=-10LOG(P2/P0)其中P0—输入端的光功率P1—后向反射光功率二、光连接器基本结构原理图1 光纤连接器精密对中原理一般均采用精密小孔插芯（Ferrule）和套筒（sleeve）来实现光纤的精确连接。

影响连接器插入损耗的主要因素有：1、纤芯错位2、角度偏差3、连接间隙4、不同种光纤（数值孔径不同）三、型号分类1、按结构形式分：FC：外型为圆柱形，插芯直径φ2.5mm为由螺纹将其固定在适配器上；SC：外型为长方形，插芯直径φ2.5mm插拨式连接，操作简便；ST：外型为圆柱形，插芯直径φ2.5mm卡口式连接；LC：小型化长方形结构，插芯直径φ1.2mm插拨式自锁式连接，MU：小型化长方形结构，插芯直径φ1.25mm插拔式连接MT-RJ:外型为长方体，双芯小型化，MT插芯，一公一母连接2、按插芯端面形状分PC (Physical Contact): 插芯端面为球面状，回波损耗指标RL：大于40dBUPC: 插芯端面也为球面状，RL:大于50dB.。

光纤光缆活动连接器基本上是采用某种机械和光学结构，使两根光纤的纤芯对准，保证90%以上的光能够通过，目前有代表性并且正在使用的有以下几种。

1.套管结构这种连接器由插针和套筒组成。

插针为一精密套管，光纤固定在插针里面。

套筒也是一个加工精密的套管(有开口和不开口两种)，两个插针在套筒中对接并保证两根光纤的对准。

其原理是：当插针的外同轴度、插针的外圆柱面和端面以及套筒的内孔加工得非常精密时，两根插针在套筒中对接，就实现了两根光纤对准。

由于这种结构设计合理，加工技术能够达到要求的精度，因而得到了广泛应用。

FC，SC等型号的连接器均采用这种结构。

2.双锥结构这种连接器的特点是利用锥面定位。

插针的外端面加工成圆锥面，基座的内孔也加工成双圆锥面。

两个插针插入基座的内孔实现纤芯的对接。

插针和基座的加工精度极高，锥面与锥面的结合既要保证纤芯的对准，还要保汪光纤端面问的间距恰好符合要求。

它的捕针和基座采用聚合物压成型，精度和一致性都很好。

这种结构由AT&T创赢和采用。

3. v形槽结构它的对中原理是将两个插针放人V形槽基座中，再用盖板将插针压紧，使纤芯对准。

这种结构可以达到较高的精度。

其缺点是结构复杂，零件数量多，除荷兰菲利浦公司之外，其他国家不采用。

4. 球面定心结构这种结构由两部分组成，一部分是装有精密钢球的基座，另一部分是装有圆锥面(相当于车灯的反光镜)的插针。

钢球开有一个通孔，通7L的内径比插针的外径大。

当两根插针插入基座时，球面与锥面接合将纤芯对准，并保证纤芯之间的问距控制在要求的范围内，这种设计思想是巧妙的。

fH零件形状复杂，加工调整难度大。

目前只有法国采用这种结构。

5. 透镜耦合结构透镜耦合又称远场耦合，它分为球透镜耦合和自聚焦透镜耦合两种。

这种结构利用透镜来实现光纤的对中。

用透镜将一根光纤的出射光变成平行光，再由另一透镜将平行光聚焦导人到另一光纤中去。

其优点是降低了对机械加工的精度要求，使耦合更容易实现。

光纤连接器的类型及安装技术概况2019-04-12 23:41概述光纤连接器是光纤与光纤之间进行可拆卸连接的元器件，又称为“活接头”，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去。

光纤连接器是光系统中使用量最大的光无源元器件，广泛应用于通信、局域网(LAN)、光纤到户(FTTH)、高质量视频传输、光纤传感、测试仪器仪表等。

现在已经广泛应用的光纤连接器，其种类众多，结构各异。

但细究起来，各种类型的光纤连接器的基本结构却是一致的，即绝大多数光纤连接器一般由两个插针和一个耦合管三个部分组成(图1)。

图1 光纤连接器的一般结构光纤连接器的基本性能要求光学性能光纤连接器的光学性能要求包括插入损耗、回波损耗、光学不连续、串音、环境光敏感性、带宽(仅指多模)等，其中插入损耗和回波损耗是两个最基本的参数。

互换性、重复性光纤连接器是通用的无源元器件，对于同一类型的光纤连接器，一般都可以任意组合使用、并可以重复多次使用，由此而导入的附加损耗一般小于0.2dB。

机械性能光纤连接器的机械性能包括轴向保持强度、端接保持力、连接和分离力(力矩)、撞击、扭转、光缆保持力、抗挤压、外部弯曲力矩、振动、冲击、静态负荷等，对于各种光纤连接器使用情况的不同，要求的重点不同。

机械耐久性是指光纤连接器正常使用情况下的插拔次数，目前使用的光纤连接器一般都可以插拔l000次以上。

环境性能环境性能主要有：高温、温度冲击、潮湿、砂尘、臭氧暴露、腐蚀(盐雾)、易燃性等。

部分常用光纤连接器ST-兼容连接器1986年首次推出的ST-兼容连接器(图2)是带定位键、接触型中等损耗连接器，但无抗拉或抗扭转结构。

ST-兼容连接器的安装采用旋转插入方法，安装容易、快捷，但要求在面板上有较大的空间。

图2 ST-兼容连接器FC型光纤连接器FC型光纤连接器(图3)最早是由日本的NTT公司研制的，采用旋转插入方法，要求在面板上留有大的空间；是带定位键、接触型，有抗拉或抗扭转结构的连接器。

光纤通信系统的组成及各部分功能1. 光源（Light source）：光源是将电能转化为光能的装置，其主要功能是产生具有特定频率和波长的光信号。

常用的光源有雷射器、电晕放电光源、发光二极管等。

不同光源产生的光信号有不同的功率和光频谱特性。

2. 光纤（Optical fiber）：光纤是将光信号进行传输的介质，它由一根细长的光学纤维组成，具有高折射率和低传输损耗的特点。

光纤主要有芯、包层和包覆层组成，其主要功能是将光信号通过全内反射的方式进行传输。

3. 光纤连接器（Optical fiber connector）：光纤连接器是用于连接光纤的装置，它将光纤的末端与光接收器或光源进行连接，以保证光信号的传输质量和稳定性。

光纤连接器一般包括光纤连接头和接插件两部分。

4. 光纤传输系统（Optical fiber transmission system）：光纤传输系统是指将光信号在光纤中进行传输的装置和设备，它包括光纤放大器、光纤衰减器、光纤耦合器、光纤收发器、光纤开关等。

光纤传输系统的主要功能是对光信号进行放大、传输、分光和选择等处理。

5. 光接收器（Optical receiver）：光接收器是将光信号转化为电信号的装置，其主要功能是将光信号转换为电流信号，并经过放大、滤波等处理，以恢复原始信号。

光接收器一般由光电转换器、放大器、滤波器和接收电路等组成。

6. 光纤终端设备（Optical fiber terminal equipment）：光纤终端设备是指使用光纤进行通信的终端设备，包括光纤通信交换机、光纤调制解调器、光纤路由器、光纤终端机等。

光纤终端设备的主要功能是进行信号调制、解调、编码、解码和路由等操作，以实现数据的传输和交换。

除了以上主要组成部分外，光纤通信系统还包括光纤分配系统、光纤保护系统和光纤安全系统等。

光纤分配系统用于将光信号分配到不同的用户或设备上；光纤保护系统用于提供光路备份和故障切换功能，以确保通信的可靠性；光纤安全系统用于加密和保护传输的数据，以防止数据泄露和攻击。
