光纤连接器基础知识

光连接器基础知识一、基本概念（术语）1、光纤（活动）连接器：是实现将光纤光缆和光纤光缆之间、光纤光缆和有源器件、光纤光缆和其它无源器件、光纤光缆和系统与仪表进行活动连接的光无源器件（连接器的作用）。

整套光连接器的组成：插头—适配器—插头。

2、光跳线：两端都装有插头的一段光纤或光缆。

3、光纤：是一种利用光全反射原理传导光信号的玻璃纤维。

主要成分：SiO2.光纤由纤芯、包层和涂敷层构成，纤芯的折射率nl大于包层的折射n2.纤芯的作用是传导光信号，包层的作用是反射光信号，涂敷层的作用是保护光纤，增加光纤的机械强度和柔韧性。

光纤可分为单模光纤（9/125μ）和多模光纤（50/125或62.5/125）。

4、光缆：光缆由护套、加强构件、紧套（或松套）层和涂敷光纤组成。

生产跳线采用的光缆一般有：φ3.0单芯光缆、φ2.0单芯光缆、φ0.9紧套光缆，双芯平行光缆、防水尾缆、束状光缆和带状光缆等。

5、插入损耗：是指光信号通过光连接器之后，光信号的衰减量。

一般用分贝数（dB）表示。

表达式为：IL=-10LOG(P1/P0)(d B)其中P0——输入端的光功率P1——输出端的光功率6、回波损耗：也称后向反射损耗，是由于光连接处的非涅尔效应而产生的反射信号，该信号沿光纤原路返回，会对光源和系统产生不良影响。

回波损耗的表达式为：RL=-10LOG(P2/P0)其中P0—输入端的光功率P1—后向反射光功率二、光连接器基本结构原理图1 光纤连接器精密对中原理一般均采用精密小孔插芯（Ferrule）和套筒（sleeve）来实现光纤的精确连接。

影响连接器插入损耗的主要因素有：1、纤芯错位2、角度偏差3、连接间隙4、不同种光纤（数值孔径不同）三、型号分类1、按结构形式分：FC：外型为圆柱形，插芯直径φ2.5mm为由螺纹将其固定在适配器上；SC：外型为长方形，插芯直径φ2.5mm插拨式连接，操作简便；ST：外型为圆柱形，插芯直径φ2.5mm卡口式连接；LC：小型化长方形结构，插芯直径φ1.2mm插拨式自锁式连接，MU：小型化长方形结构，插芯直径φ1.25mm插拔式连接MT-RJ:外型为长方体，双芯小型化，MT插芯，一公一母连接2、按插芯端面形状分PC (Physical Contact): 插芯端面为球面状，回波损耗指标RL：大于40dBUPC: 插芯端面也为球面状，RL:大于50dB.。

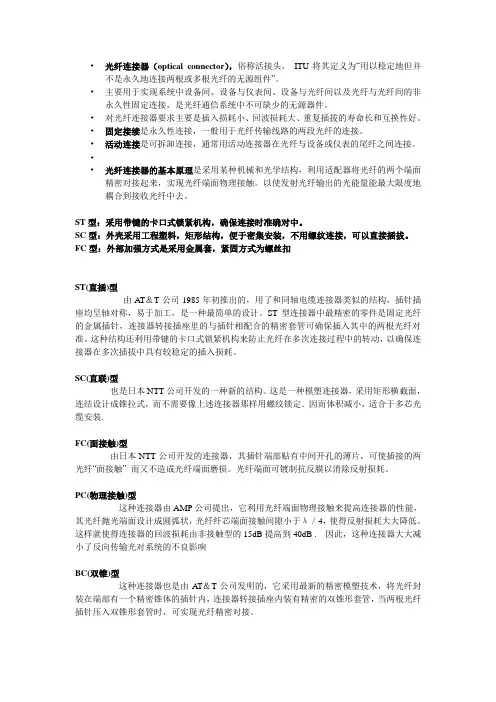

•光纤连接器（optical connector），俗称活接头，ITU将其定义为“用以稳定地但并不是永久地连接两根或多根光纤的无源组件”。

•主要用于实现系统中设备间、设备与仪表间、设备与光纤间以及光纤与光纤间的非永久性固定连接，是光纤通信系统中不可缺少的无源器件。

•对光纤连接器要求主要是插入损耗小、回波损耗大、重复插拔的寿命长和互换性好。

•固定接续是永久性连接，一般用于光纤传输线路的两段光纤的连接。

•活动连接是可拆卸连接，通常用活动连接器在光纤与设备或仪表的尾纤之间连接。

••光纤连接器的基本原理是采用某种机械和光学结构，利用适配器将光纤的两个端面精密对接起来，实现光纤端面物理接触。

以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去。

ST型：采用带键的卡口式锁紧机构，确保连接时准确对中。

SC型：外壳采用工程塑料，矩形结构，便于密集安装，不用螺纹连接，可以直接插拔。

FC型：外部加强方式是采用金属套，紧固方式为螺丝扣ST(直插)型由AT＆T公司1985年初推出的，用了和同轴电缆连接器类似的结构，插针插座均呈轴对称，易于加工，是一种最简单的设计。

ST型连接器中最精密的零件是固定光纤的金属插针，连接器转接插座里的与插针相配合的精密套管可确保插入其中的两根光纤对准。

这种结构还利用带键的卡口式锁紧机构来防止光纤在多次连接过程中的转动，以确保连接器在多次插拔中具有较稳定的插入损耗。

SC(直联)型也是日本NTT公司开发的一种新的结构。

这是一种模塑连接器，采用矩形横截面，连结设计成锥拉式，而不需要像上述连接器那样用螺纹锁定．因而体积减小，适合于多芯光缆安装.FC(面接触)型由日本NTT公司开发的连接器，其插针端部贴有中间开孔的薄片，可使插接的两光纤“面接触” 而又不造成光纤端面磨损。

光纤端面可镀制抗反膜以消除反射损耗。

PC(物理接触)型这种连接器由AMP公司提出，它利用光纤端面物理接触来提高连接器的性能，其光纤抛光端面设计成圆弧状，光纤纤芯端面接触间隙小于λ／4，使得反射损耗大大降低。

光纤跳线及光纤连接器基础知识现在监控传输、网络传输等越来越多的使用到光纤.但很多工程商对于光纤传输还是存在一定的顾虑,认为光纤传输很神秘很复杂.看过这篇文章后,一定会让你对光纤及其设备有一点了解...上图中为光连接器，常见的是FC（俗称圆头）、SC（俗称方头）和LC。

FC型又分为FC/FC和FC/PC(APC)型，前一个FC 是Ferrule Connector 的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣；后面的FC 表明接头的对接方式为平面对接，PC 是Physical Connection 的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构，APC和PC类似，但采用了特殊的研磨方式，PC是球面，APC 是斜8度球面，指标要比PC好些。

目前电信网常用的是FC/PC型，FC/APC多用于有线电视系统。

一般写成FC或PC均是指FC/PC光连接器。

SC型其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构，其结构尺寸与FC 型相同，端面处理采用PC 或APC 型研磨方式；紧固方式是采用插拔销闩式，不需旋转头。

常用于在数据工程中使用。

一般SC型均指SC/PC。

LC光纤连接器采用模块化插孔(RJ)机理制成。

其所采用的插针和套桶的尺寸是普通SC，FC等尺寸的一半。

LC常见于通信设备的高密度的光接口板上。

上图是各种光连接器与之对应的适配器，也称法兰盘，用在ODF 架上，供光纤连接。

该图为FC/PC型光纤跳纤（非正规叫法是双头尾纤），英文名为PATCH CORD即两头带光纤连接器的软光纤，用于设备至ODF架的连接以及ODF架之间的跳接。

光跳线颜色为黄色，表示单模跳纤。

该图为MTRJ-SC型光纤跳纤，光跳线颜色为橙色，表示多模跳纤。

另外，还有用于光缆成端的尾纤，英文名为PIGTAIL CORD，一端与光缆熔接，一端固定在ODF上。

在生产中，为了便于测试，均生产为跳纤，即两头均有光纤连接器，施工时，从中间剪断，一根跳纤即成了两根尾纤。

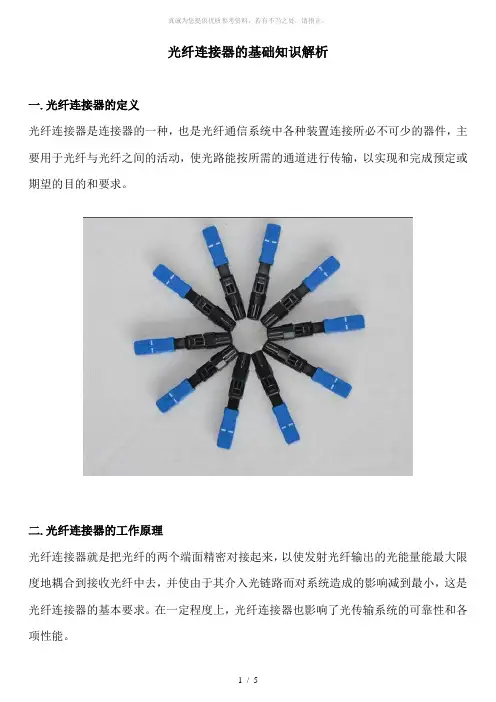

光纤连接器的基础知识解析一.光纤连接器的定义光纤连接器是连接器的一种，也是光纤通信系统中各种装置连接所必不可少的器件，主要用于光纤与光纤之间的活动，使光路能按所需的通道进行传输，以实现和完成预定或期望的目的和要求。

二.光纤连接器的工作原理光纤连接器就是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。

在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。

三.光纤连接器的性能光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。

（1）光学性能对于光纤连接器的光性能方面的要求，主要是插入损耗和回波损耗这两个最基本的参数。

插入损耗（Insertion Loss）即连接损耗，是指因连接器的导入而引起的链路有效光功率的损耗。

插入损耗越小越好，一般要求应不大于0.5dB。

回波损耗（Return Loss, Reflection Loss）是指连接器对链路光功率反射的抑制能力，其典型值应不小于25dB。

实际应用的连接器，插针表面经过了专门的抛光处理，可以使回波损耗更大，一般不低于45dB。

（2）互换性、重复性光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般都可以任意组合使用、并可以重复多次使用，由此而导入的附加损耗一般都在小于0.2dB的范围内。

（3）抗拉强度对于做好的光纤连接器，一般要求其抗拉强度应不低于90N。

（4）温度一般要求，光纤连接器必须在-40oC ~ +70oC的温度下能够正常使用。

（5）插拔次数目前使用的光纤连接器一般都可以插拔l000次以上。

四.常见的光纤连接器种类按照不同的分类方法，光纤连接器可以分为不同的种类，按传输媒介的不同可分为单模光纤连接器和多模光纤连接器；按结构的不同可分为FC、SC、ST、D4、DIN、Biconic、MU、LC、MT等各种型式；按连接器的插针端面可分为FC、PC（UPC）和APC；按光纤芯数分还有单芯、多芯之分。

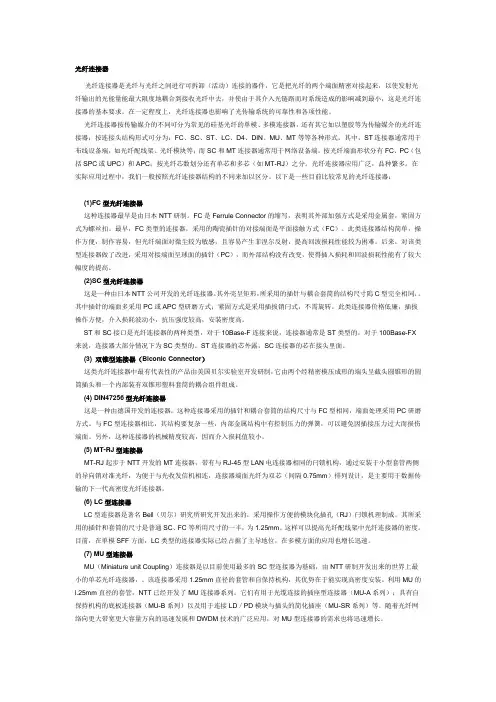

光纤连接器光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。

在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。

光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。

其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于网络设备端。

按光纤端面形状分有FC、PC（包括SPC或UPC）和APC；按光纤芯数划分还有单芯和多芯（如MT-RJ）之分。

光纤连接器应用广泛，品种繁多。

在实际应用过程中，我们一般按照光纤连接器结构的不同来加以区分。

以下是一些目前比较常见的光纤连接器：(1)FC型光纤连接器这种连接器最早是由日本NTT研制。

FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。

最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式（FC）。

此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。

后来，对该类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。

(2)SC型光纤连接器这是一种由日本NTT公司开发的光纤连接器。

其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸隖C型完全相同，。

其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。

此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。

ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。

光网基础知识：光纤连接器简介1、光纤接续（1）光纤接续。

光纤接续应遵循的原则是：芯数相等时，要同束管内的对应色光纤对接，芯数不同时，按顺序先接芯数大的，再接芯数小的。

（2）光纤接续的方法有：熔接、活动连接、机械连接三种。

在工程中大都采用熔接法。

采用这种熔接方法的接点损耗小，反射损耗大，可靠性高。

（3）光纤接续的过程和步骤：①开剥光缆，并将光缆固定到接续盒内。

注意不要伤到束管,开剥长度取1m左右，用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。

否则,有可能造成光缆打滚折断纤芯。

②分纤将光纤穿过热缩管。

将不同束管，不同颜色的光纤分开，穿过热缩管。

剥去涂覆层的光纤很脆弱，使用热缩管，可以保护光纤熔接头。

③打开古河S176熔接机电源，采用预置的42种程式进行熔接，并在使用中和使用后及时去除熔接机中的灰尘，特别是夹具，各镜面和V型槽内的粉尘和光纤碎未。

CATV使用的光纤有常规型单模光纤和色散位移单模光纤，工作波长也有1310nm和1550nm两种。

所以，熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。

如没有特殊情况，一般都选用自动熔接程序。

④制作光纤端面。

光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。

用专用的剥线钳剥去涂覆层，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤，对0.25mm（外涂层）光纤，切割长度为8mm-16mm，对0.9mm（外涂层）光纤，切割长度只能是16mm。

⑤放置光纤。

将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，关上防风罩，即可自动完成熔接，只需11秒。

⑥移出光纤用加热炉加热热缩管。

打开防风罩，把光纤从熔接机上取出，再将热缩管放在裸纤中心，放到加热炉中加热。

加热器可使用20mm微型热缩套管和40mm及60mm一般热缩套管，20mm热缩管需40秒，60mm热缩管为85秒。

fa光纤接器基础知识
FA光纤连接器是一种快速连接的光纤连接器，用于光纤通信网络中的连接和配线。

以下是FA光纤连接器的一些基础知识：
定义：FA光纤连接器是一种快速连接的光纤连接器，也称为预装配光纤连接器或预端接光纤连接器。

它采用预先装配好的插芯和适配器，可以直接插拔，无需使用工具或进行繁琐的研磨和清洁。

结构：FA光纤连接器通常由插芯、适配器、外壳和夹紧机构等部分组成。

插芯是光纤连接器的核心部件，它包含光纤纤芯、陶瓷套管和金属套管等部分，用于实现光纤的精确对准和固定。

适配器是连接器的接口部分，用于与另一个连接器对接。

外壳和夹紧机构用于保护和固定插芯和适配器。

类型：FA光纤连接器有多种类型，常见的包括FC型、SC型、LC型、ST型等。

不同类型的连接器具有不同的插芯和适配器结构，适用于不同的应用场景。

性能：FA光纤连接器的性能主要包括插入损耗、重复性、互换性、机械耐久性和环境适应性等方面。

插入损耗越小越好，重复性和互换性要求高，机械耐久性和环境适应性要好。

应用：FA光纤连接器广泛应用于光纤通信网络中的配线架、交换机、路由器等设备的光纤连接和配线。

它也可以用于光纤跳线、光缆分支等场合，方便快速地连接和扩展光纤网络。

维护：FA光纤连接器的维护主要包括清洁和检查。

定期清洁连接器可以避免灰尘和污垢对性能的影响，检查是否有损坏或松动现象，及时更换损坏的部件。

以上是FA光纤连接器的一些基础知识，了解这些基础知识有助于更好地使用和维护FA光纤连接器，保障光纤通信网络的正常运行。

产品知识介绍一、光纤活动连接器简介：1、介绍：在安装任何光纤系统时，都必须考虑以低损耗的方法把光纤或光缆相互连接起来，以实现光链路的接续。

光纤链路的接续,可以分为永久性和活动性的两种。

永久性的接续,大多采用熔接法；活动性的接续，一般采用活动连接器来实现。

2、定义：俗称活接头，一般称为光纤连接器, 是用于连接两根光纤或光缆形成光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量最多的光无源器件3、构成：两个接头和一个连接两个接头的适配器二、光纤、光缆1、光纤成成分：主要是玻璃，易折断2、光纤的结构光纤结构纤芯（俗称光斑）包层涂覆层光纤外径μm 单模9 125 250 多模50 50 125 250 多模62.5 62.5 125 250 多模50 OM3 50 125 2503、光缆的结构：光纤+保护层保护层：一种只有套管，另一种是套管、纺纶、外皮。

①套管：一般为PVC材料，在涂覆层外面②纺纶：英文为“Aramid Yarns”，起保护和抗拉作用③外皮：一般为PVC、PA、LSZH（LSOH）材料，我公司使用的是低烟无卤的LSZH（LSOH）材料。

4、光缆的种类：3.1根据光缆的外径，我公司常用产品分为两大类①直径为1.6mm以上的，有芳纶和外皮，用来做跳线。

分为单芯和双芯及带外护套三种②直径为0.9 mm，无纺纶和外皮，只有0.9mm套管（俗称900um），用来作尾线。

3.2根据光纤与套管间的松紧程度分为松套与紧套两类，主要体现在，光纤与900 um套管是否粘接，若粘接住，即光纤不能在套管内活动，则为紧套结构光缆，若不粘接，即光纤能在套管内活动，则为松套结构光缆。

套管结构松套紧套套管外径 mm 0.9 0.9 0.6一次性可剥离长度≥1.5m ≥5cm ≥3cm3.3根据光纤的传输模式分为单模（SM ）和多模（MM ），0.9mm 的尾纤SM 通常为黄色，MM 50/125um 为橙色，62.5/125um 为兰色，但不同的客户也可以有不同的要求，如法国客户要求50/125um 为灰色，而62.5/125um 则为橙色。
