光纤连接器及尾纤介绍光纤连接器（又称光纤跳线）是在一段光纤两端安装连接插头，在光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。

在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。

光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器（所谓“模”，是指以一定电磁波相位变化速度〈即相位角速度〉进入光纤的一束光），还有其它如以塑胶等为传输媒介的光纤连接器；按连接器结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。

FC型：金属双重配合螺旋终止型结构；ST型：金属圆型卡口式结构；SC型：矩形塑料插拔式结构，特点是容易拆装。

多用于多根光纤与空间紧凑结构的法兰之间的连接。

以上是指接头与光纤桥接器（法兰盘）之间的连接形式，这些结构主要任务是实现接头与法兰盘之间的坚固连接，并将两端光纤的轴线引导到一条线上。

其中，ST连接器通常用于配线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于光收发设备端。

按光纤端面形状分有FC、PC（包括SPC或UPC）和APC；连接器插芯连接的损耗应该是越小越好，因此，对于活动接头的端面的要求标准比较高，以下是针对端面而制定的一些标准形式：PC型：端面呈球形，接触面集中在端面的中央部分，反射损耗35dB，多用于测量仪器；APC型：接触端的中央部分仍保持PC型的球面，介但端面的其它部分加工成斜面，使端面与光纤轴线的夹角小于90度，这样可以增加接触面积，使光耦合更加紧密。

当端面与光纤轴线夹角为8度时，插入损耗小于0.5dB。

窄带（155MB/S以下）光传输系统中常采用这种结构的接头；UPC型：超平面连接，加工精密，连接方便，反射损耗50dB，常用于宽带（155MB/S 及以上）光纤传输系统中。

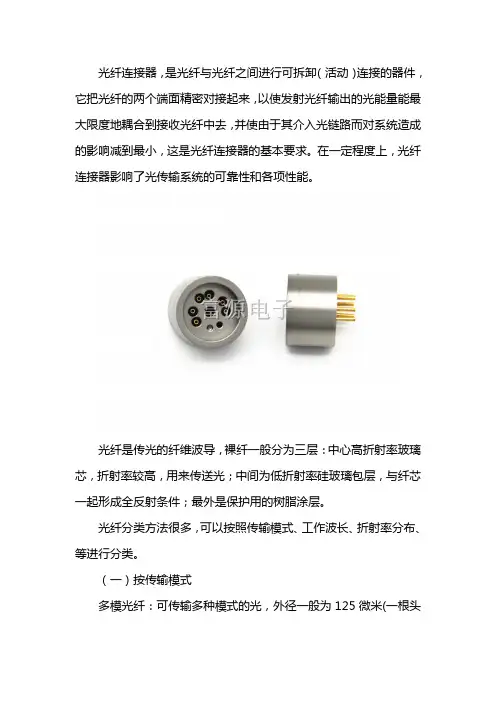

光纤连接器，是光纤与光纤之间进行可拆卸（活动）连接的器件，它把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。

在一定程度上，光纤连接器影响了光传输系统的可靠性和各项性能。

光纤是传光的纤维波导，裸纤一般分为三层：中心高折射率玻璃芯，折射率较高，用来传送光；中间为低折射率硅玻璃包层，与纤芯一起形成全反射条件；最外是保护用的树脂涂层。

光纤分类方法很多，可以按照传输模式、工作波长、折射率分布、等进行分类。

（一）按传输模式多模光纤：可传输多种模式的光，外径一般为125微米(一根头发平均100微米)，典型纤芯直径为50或62.5微米。

单模光纤：只能传输一种模式的光，外径与多模光纤相同，但纤芯直径较细，一般为9微米。

如何辨别单模光纤与双模光纤呢？最常规的分辨方法就是：黄色的光纤线一般是单模光纤，橘红色或者灰色的光纤线一般是多模光纤。

单模光纤不存在模间时延差，且模场直径仅几微米，带宽一般比渐变型多模光纤的带宽高一两个数量级。

因此，它适用于大容量、长距离通信。

（二）按工作波长短波长光纤：光纤的工作波长为850nm。

长波长光纤：光纤的工作波长为1300nm和1550nm。

光纤损耗一般是随波长加长而减小，850nm的损耗约为2.5dB/km,1300nm的损耗约为0.35dB/km，1550nm的损耗约为0.20dB/km，这是光纤的最低损耗，波长1650nm以上的损耗趋向加大。

（三）按光纤材料石英光纤：一般是指由掺杂石英芯和掺杂石英包层组成的光纤。

这种光纤有很低的损耗和中等程度的色散。

目前通信用光纤绝大多数是石英光纤。

全塑光纤：用高度透明的聚苯乙烯制成的，成本低，使用方便，但损耗较大、带宽较小，只适合短距离低速率通信。

氟化物光纤：以氟化物玻璃为材料制作的光纤，具有较高的掺杂浓度和强度，以及高稳定和低背景损耗。

光纤连接器的基本功能一、引言光纤连接器是一种用于连接光纤的设备，它的主要作用是将两条光纤连接起来，使其能够传输数据。

随着信息技术的快速发展，光纤连接器已成为现代通信领域中不可或缺的组成部分。

本文将介绍光纤连接器的基本功能。

二、什么是光纤连接器1.定义光纤连接器是一种用于将两根或多根光缆相互连接的设备，它能够确保信号在两个端点之间传输，并保持信号质量。

2.分类按照接口类型可以分为FC、SC、ST、LC等不同类型；按照接插方式可以分为PC（平端）和APC（斜面）等不同类型。

三、光纤连接器的基本功能1.实现光信号传输作为一种专门用于连接两条或多条光纤的设备，最基本的功能就是实现光信号传输。

通过将两根或多根光缆相互连接起来，使得信号能够在两个端点之间进行传输，并且能够保持较高质量。

2.保证数据传输速度和稳定性在进行数据传输时，由于受到各种因素的影响，如光纤本身的质量、长度、连接器的质量等，会导致信号传输速度和稳定性受到影响。

而光纤连接器的作用就是通过连接两个端点之间的光缆，保证数据传输速度和稳定性。

3.提高数据传输距离在进行长距离数据传输时，由于信号衰减等原因，会导致信号弱化甚至丢失。

而光纤连接器能够通过连接两个端点之间的光缆，提高数据传输距离，并保证信号质量。

4.实现多种接口转换在不同应用场景下，需要使用不同类型的接口进行数据传输。

而光纤连接器能够实现多种接口转换，并使得不同类型的接口之间能够相互通信。

5.降低系统成本在建设通信网络时，需要大量使用光缆进行数据传输。

而如果没有光纤连接器这样的设备，则需要对每根光缆进行直接焊接或者其他方式相连。

这样将会增加系统成本，并且维护起来也比较困难。

而使用光纤连接器则可以降低系统成本，并且方便维护。

四、结论光纤连接器作为一种专门用于连接两条或多条光缆的设备，其主要作用是实现光信号传输、保证数据传输速度和稳定性、提高数据传输距离、实现多种接口转换以及降低系统成本。

在建设通信网络时，光纤连接器已成为不可或缺的组成部分。

光纤连接器的一般结构1．引言在安装任何光纤系统时，都必须考虑以低损耗的方法把光纤或光缆相互连接起来，以实现光链路的接续。

光纤链路的接续，又可以分为永久性的和活动性的两种。

永久性的接续，大多采用熔接法、粘接法或固定连接器来实现；活动性的接续，一般采用活动连接器来实现。

本文将对活动连接器做一简单的先容。

光纤活动连接器，俗称活接头，一般称为光纤连接器，是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数目最多的光无源器件。

2．光纤连接器的一般结构光纤连接器的主要用途是用以实现光纤的接续。

现在已经广泛应用在光纤通讯系统中的光纤连接器，其种类众多，结构各异。

但细究起来，各种类型的光纤连接器的基本结构却是一致的，即尽大多数的光纤连接器的一般采用高精密组件（由两个插针和一个耦合管共三个部分组成）实现光纤的对准连接。

这种方法是将光纤穿进并固定在插针中，并将插针表面进行抛光处理后，在耦合管中实现对准。

插针的外组件采用金属或非金属的材料制作。

插针的对接端必须进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软缆以开释应力。

耦合管一般是由陶瓷、或青铜等材料制成的两半合成的、紧固的圆筒形构件做成，多配有金属或塑料的法兰盘，以便于连接器的安装固定。

为尽量精确地对准光纤，对插针和耦合管的加工精度要求很高。

3．光纤连接器的性能光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。

(1)光学性能对于光纤连接器的光性能方面的要求，主要是插进损耗和回波损耗这两个最基本的参数。

插进损耗（InsertionLoss）即连接损耗，是指因连接器的导进而引起的链路有效光功率的损耗。

插进损耗越小越好，一般要求应不大于0.5dB。

回波损耗（ReturnLoss,ReflectionLoss）是指连接器对链路光功率反射的抑制能力，其典型值应不小于25dB。

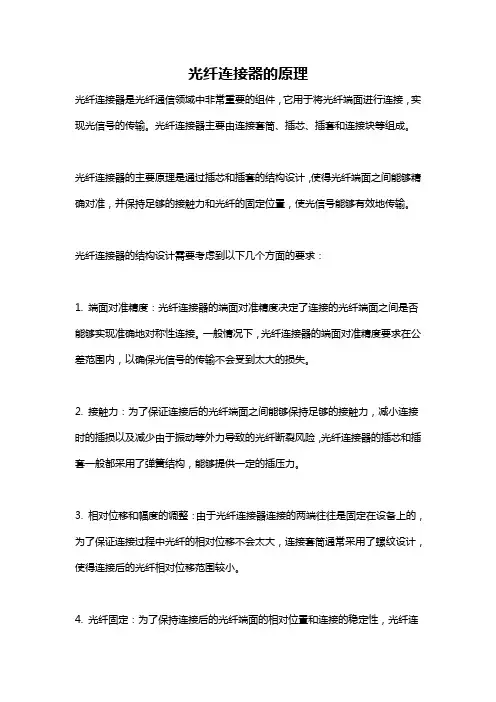

光纤连接器的原理
光纤连接器是光纤通信领域中非常重要的组件，它用于将光纤端面进行连接，实现光信号的传输。

光纤连接器主要由连接套筒、插芯、插套和连接块等组成。

光纤连接器的主要原理是通过插芯和插套的结构设计，使得光纤端面之间能够精确对准，并保持足够的接触力和光纤的固定位置，使光信号能够有效地传输。

光纤连接器的结构设计需要考虑到以下几个方面的要求：
1. 端面对准精度：光纤连接器的端面对准精度决定了连接的光纤端面之间是否能够实现准确地对称性连接。

一般情况下，光纤连接器的端面对准精度要求在公差范围内，以确保光信号的传输不会受到太大的损失。

2. 接触力：为了保证连接后的光纤端面之间能够保持足够的接触力，减小连接时的插损以及减少由于振动等外力导致的光纤断裂风险，光纤连接器的插芯和插套一般都采用了弹簧结构，能够提供一定的插压力。

3. 相对位移和幅度的调整：由于光纤连接器连接的两端往往是固定在设备上的，为了保证连接过程中光纤的相对位移不会太大，连接套筒通常采用了螺纹设计，使得连接后的光纤相对位移范围较小。

4. 光纤固定：为了保持连接后的光纤端面的相对位置和连接的稳定性，光纤连
接器还需要有光纤固定结构，一般采用了特殊的粘合剂或者夹具等，确保光纤不会因为外力而移动。

总结起来，光纤连接器的原理就是通过精确的结构设计，使得连接后的光纤端面能够准确对准，保持足够的接触力和光纤的固定位置，从而实现光信号的有效传输。

光纤连接器的不同结构设计会影响其连接的稳定性、损耗以及连接和分离时的便利性等方面。

在光纤通信系统中，合理选择适合的光纤连接器能够提高系统的性能和可靠性。

（一）组装标准光纤连接器的方法1、ST型护套光纤现场安装方法：（1）打开材料袋，驱除连接体和后罩壳；（2）转动安装平台，使安装平台打开，用所提供的安装平台底座，把安装工具固定在一张工作台上；（3）把连接体插入安装平台插孔内，释放拉簧朝上。

把连接体的后壳罩向安装平台插孔内推。

当前防护罩全部被推入安装平台插孔后，顺时针旋转连接体1/4圈，并缩紧在此位置上。

防护罩留在上面。

（4）在连接体的后罩壳上拧紧松紧套（捏住松紧套有助于插入光纤），将后壳罩带松紧套的细端先套在光纤上，挤压套管也沿着芯线方向向前滑。

（5）用剥线器从光纤末端剥去约40-50mm外护套，护套必须剥得干净，端面成直角。

（6）让纱线头离开缓冲层集中向后面，在护套末端的缓冲层上做标记，在缓冲层上做标记。

（7）在裸露的缓冲层处拿住光纤，把离光纤末端6mm或11mm标记处的900μm缓冲层剥去。

1）为了不损坏光纤，从光纤上一小段一小段剥去缓冲层；2）握紧护套可以防止光纤移动；（8）用一块沾有酒精的纸或布小心地擦洗裸露的光纤。

（9）将纱线抹向一边，把缓冲层压在光纤切割器上。

用镊子取出废弃的光纤，并妥善地置于废物瓶中。

（10）把切割后的光纤插入显微镜的边孔里，检查切割是否合格。

（11）把显微镜置于白色面板上，可以获得更清晰明亮的图象；（12）还可用显微镜的底孔来检查连接体的末端套圈。

（13）从连接体上取下后端防尘罩并仍掉。

（14）检查缓冲层上的参考标记位置是否正确。

把裸露的光纤小心地插入连接体内，知道感觉光纤碰到了连接体的底部为止。

用固定夹子固定光纤。

（15）按压安装平台的活塞，慢慢地松开活塞。

（16）把连接体向前推动，并逆时针旋转连接体1/4圈，以便从安装平台上取下连接体。

把连接体放入打褶工具，并使之平直。

用打褶工具的第一个刻槽，在缓冲层上的“缓冲褶皱区域”打上褶皱。

（17）重新把连接体插入安装平台插孔内并锁紧。

把连接体逆时针旋转1/8圈，小心地剪去多余的纱线。

常见光纤连接器介绍光纤连接器是将光纤连接到光纤设备中的关键部件，它是光纤通信传输中的重要组成部分。

光纤连接器具有连接简单、传输效率高、损耗小、抗干扰性好等优点，被广泛应用于各种光纤通信和数据传输领域。

常见的光纤连接器主要包括FC（Fiber Connector）、SC（Subscriber Connector）、ST（Straight Tip Connector）、LC （Lucent Connector）和MTP/MPO（Multi-Fiber Termination Push-On）。

下面将逐一介绍这几种常见的光纤连接器。

首先是FC型连接器，他是一种常用而古老的光纤连接器，起源于1979年，常用于单模光纤应用。

FC连接器通过螺纹锁紧方式连接，具有连接牢固、高维护性、抗震抗振等优点，但安装较为复杂。

接下来是SC型连接器，他是一种常见且普遍使用的光纤连接器，通常用于多模光纤和单模光纤的连接。

SC连接器与FC连接器相似，但采用了插板式连接方式，连接方便快捷。

SC连接器具有容易掌握安装技巧、容易进行维护等特点，广泛应用于局域网、数据中心和广域网等领域。

ST型连接器是一种主要用于多模光纤系统的光纤连接器，它与FC连接器类似，也是采用螺纹连接方式。

ST连接器具有结构简单、连接牢固等优点，常用于局域网、电视信号传输等。

LC型连接器是一种小型光纤连接器，常用于高密度应用和数据中心。

LC连接器采用了夹持式连接方式，连接简便且可靠。

LC连接器在数据传输中具有低插入损耗、高反射损耗等优点，广泛应用于高速传输和高密度光纤设备。

MTP/MPO型连接器是一种多纤维光纤连接器，用于高密度连接需求。

MTP/MPO连接器采用了一种特殊的插拔设计，可以同时插接多个纤芯，为大规模的高速数据传输提供了便利。

MTP/MPO连接器广泛应用于数据中心、计算机集群和存储应用等领域。

总结起来，常见的光纤连接器包括FC、SC、ST、LC和MTP/MPO等。

光纤连接器接头介绍1. FC接头：FC（Fiber Connector）是一种常用的光纤连接器接头，它采用螺纹固定的结构，具有插拔次数多、连接可靠性高的特点，适用于长距离传输。

它在无源设备和光模块间连接时，常使用光缆连接线缆。

2. SC接头：SC（Subscriber Connector）是一种常用的光纤连接器接头，它采用直插式结构，具有体积小、插拔方便的特点，适用于密集布线。

它在数据机房和光模块间连接时，一般使用多模光缆或单模光缆。

3. ST接头：ST（Straight Tip）是一种较早期的光纤连接器接头，它采用圆形外壳和圆形插扣的结构，具有连接可靠、适用于粗光纤的特点。

它在局域网和多模光缆的连接中应用较多。

4. LC接头：LC（Lucent Connector）是一种小型化光纤连接器接头，它采用一个附加的SN (Subscriber Network) 板和引导组件，具有体积小、插拔方便的特点，适用于高密度布线。

它在数据中心和网线连接中应用广泛。

5. MU接头：MU（Miniature Unit）是一种小型化光纤连接器接头，它采用一个直插式结构，与SC相似，但尺寸更小。

它适用于高密度布线，尤其用于机架上的光模块连接。

6. MT-RJ接头：MT-RJ（Mechanical Transfer Registered Jack）是一种小型化光纤连接器接头，它采用一个联接插座和连接器组，具有体积更小、密集度更高的特点。

它适合于集成电路和板间互连。

除了上述常见的光纤连接器接头外，还有一些特殊类型的光纤连接器接头，如MPO/MTP接头、LX.5接头等，它们适用于特定的应用场景，具有更高的传输速率和更高的密度。

在选择光纤连接器接头时，需根据具体应用需求进行选型。

若需要长距离传输且希望连接可靠，可选择FC接头；若需要高密度布线，可选择LC接头；若需要小型化和高密度布线，可选择MU接头或MT-RJ接头。

总之，光纤连接器接头是光纤通信中不可或缺的组件，它具有多种类型，适用于不同的应用场景。

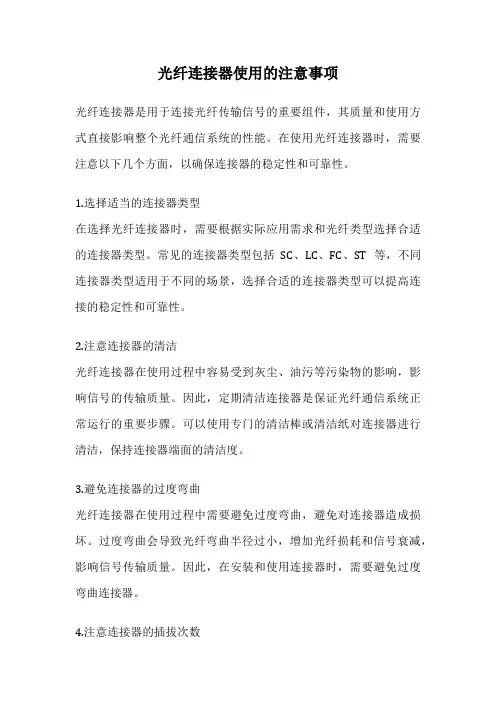

光纤连接器使用的注意事项光纤连接器是用于连接光纤传输信号的重要组件，其质量和使用方式直接影响整个光纤通信系统的性能。

在使用光纤连接器时，需要注意以下几个方面，以确保连接器的稳定性和可靠性。

1.选择适当的连接器类型在选择光纤连接器时，需要根据实际应用需求和光纤类型选择合适的连接器类型。

常见的连接器类型包括SC、LC、FC、ST等，不同连接器类型适用于不同的场景，选择合适的连接器类型可以提高连接的稳定性和可靠性。

2.注意连接器的清洁光纤连接器在使用过程中容易受到灰尘、油污等污染物的影响，影响信号的传输质量。

因此，定期清洁连接器是保证光纤通信系统正常运行的重要步骤。

可以使用专门的清洁棒或清洁纸对连接器进行清洁，保持连接器端面的清洁度。

3.避免连接器的过度弯曲光纤连接器在使用过程中需要避免过度弯曲，避免对连接器造成损坏。

过度弯曲会导致光纤弯曲半径过小，增加光纤损耗和信号衰减，影响信号传输质量。

因此，在安装和使用连接器时，需要避免过度弯曲连接器。

4.注意连接器的插拔次数光纤连接器的插拔次数也会影响连接器的稳定性和可靠性。

频繁的插拔操作会导致连接器端面磨损，增加连接的损耗和信号衰减。

因此，在使用连接器时，尽量减少不必要的插拔操作，避免对连接器造成损坏。

5.保持连接器的固定连接器在使用过程中需要保持固定，避免连接器松动或脱落。

连接器松动会导致信号传输不稳定，影响通信质量。

因此，在安装连接器时，需要确保连接器牢固地固定在设备上，避免连接器松动。

总结光纤连接器作为光纤通信系统的重要组件，其质量和使用方式直接影响通信系统的性能。

在使用光纤连接器时，需要选择合适的连接器类型，注意连接器的清洁、避免连接器的过度弯曲、控制连接器的插拔次数和保持连接器的固定，以确保连接器的稳定性和可靠性。

只有做好这些方面的注意事项，才能保证光纤通信系统的正常运行和信号传输质量。

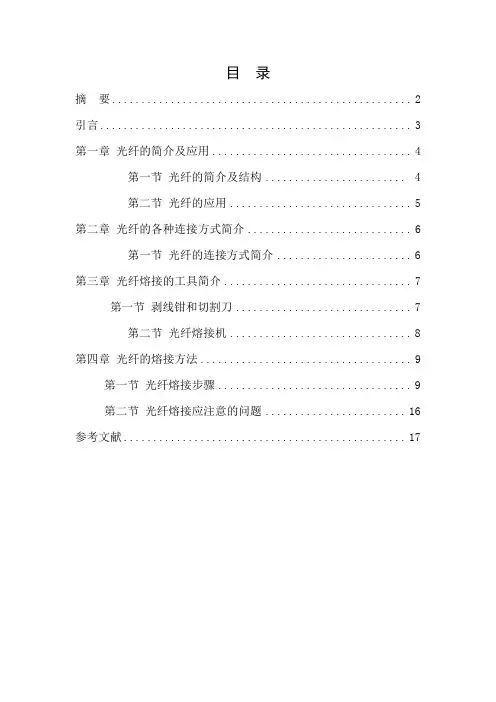

目录摘要 (2)引言 (3)第一章光纤的简介及应用 (4)第一节光纤的简介及结构 (4)第二节光纤的应用 (5)第二章光纤的各种连接方式简介 (6)第一节光纤的连接方式简介 (6)第三章光纤熔接的工具简介 (7)第一节剥线钳和切割刀 (7)第二节光纤熔接机 (8)第四章光纤的熔接方法 (9)第一节光纤熔接步骤 (9)第二节光纤熔接应注意的问题 (16)参考文献 (17)摘要现在，随着科技和社会的发展，光纤的应用日益广泛。

光纤的连接技术也逐渐成熟。

目前光纤的连接技术有很多种，按大的分类有固定连接和活动连接两大类。

由于光纤的固定连接损耗低等特点，在光纤线路施工中常用到的连接技术大多数都是固定连接。

光纤的固定连接一般都采取熔接的方式。

光纤的熔接时要用到一些特定的工具：剥线钳、切割刀、熔接机等。

本文主要介绍熔接的方法和熔接工具的用法。

关键字：光纤熔接机固定连接损耗引言人类社会现在已发展到了信息社会，声音、图象和数据等信息的交流量非常大。

以前的通讯手段已经不能满足现在的要求，而光纤传输具有传输频带宽、通信容量大、损耗低、不受电磁干扰、光缆直径小、重量轻、原材料来源丰富等优点，因而正成为新的传输媒介。

光纤通讯以其信息容量大、保密性好、重量轻体积小、无中继段距离长等优点得到广泛应用。

其应用领域遍及通讯、交通、工业、医疗、教育、航空航天和计算机等行业，并正在向更广更深的层次发展。

光及光纤的应用正给人类的生活带来深刻的影响与变革。

光纤的应用日益广泛，光纤及其相关技术的发展成为了研究的热点，光纤的优越性能使得光纤类布线产品已经变为网络布线设计的不可缺少的一部分，被广泛的应用在布线网络中。

在实际的网络布线工作中会遇到光纤的连接。

因为光纤结构的和性质的特别，光纤的连接并不是那么简单，而且连接的好坏还会影响到光纤的性能和系统的性能。

因此光纤的连接技术显得尤为重要。

这些年光纤的连接技术发展迅速，技术也日益成熟。

特别是光纤的固定连接，作为光缆线路施工中最常用的一种接续方法，学习与之有关的工艺和技术规范也也显得尤为重要。

光纤连接器及尾纤介绍一、光纤连接器1.直插式连接器直插式连接器也称为插拔连接器，其连接方式是通过将光纤插入连接器内部的活动套筒中，然后将套筒推入连接器的主体中，使得光纤与连接器内部的光纤插座接触。

直插式连接器具有结构简单、可靠性高的特点。

常见的直插式连接器有ST、SC、FC、LC等。

其中，ST连接器是早期用得最多的连接器之一，它的特点是插拔次数多、机械强度大，但相对体积较大；SC连接器是一种较为常用的连接器，它的特点是体积小、插拔次数多、机械强度较高；FC连接器是一种螺纹式连接器，它具有固定性好、抗震动、抗冲击等特点；LC连接器是一种小型化的连接器，其物理尺寸比SC连接器更小，因此在高密度应用场景下广泛使用。

2.螺纹式连接器螺纹式连接器是通过旋转连接器的外壳将其固定在设备接口上以进行连接。

螺纹式连接器通常用于要求连接器具有较高的固定性和抗振性的场合。

常见的螺纹式连接器有FC、SMA、ST等。

其中，FC连接器是一种螺纹式连接器，它的特点是固定性好、抗震动性强；SMA连接器是一种常用的光纤连接器，它的特点是适用于高频率和高功率传输。

二、光纤尾纤光纤尾纤是光纤连接器的延长线，用于连接光纤连接器与光器件之间的接口。

光纤尾纤一般由光纤和连接器两部分组成。

光纤尾纤的质量和性能对光通信系统的传输质量和稳定性有重要影响。

光纤尾纤主要有单模光纤和多模光纤两种类型。

单模光纤适用于长距离传输，其传输时延小、损耗低；多模光纤适用于短距离传输，其传输带宽大但传输距离较短。

根据光纤尾纤的连接器类型，可以分为ST、SC、FC、LC等不同的尾纤。

在选择光纤尾纤时，需要考虑以下几个因素：1.光纤类型：根据具体的传输需求选择单模光纤或多模光纤。

2.传输距离：根据传输距离选择合适的光纤类型。

3.传输损耗：尽量选择低损耗的光纤尾纤，以保证传输质量。

4.连接器类型：根据所需连接的设备接口选择合适的连接器类型。

5.环境应用：不同的环境对光纤尾纤的要求不同，如室内或室外应用需要选择不同材质的光纤尾纤。

光纤连接器的基本功能一、光纤连接器的定义和作用1.1 定义光纤连接器是一种用于连接光纤的设备，它能够提供稳定、可靠的光信号传输通道。

1.2 作用光纤连接器的主要作用是将不同光纤之间进行连接，使光信号能够在光纤之间传输，实现数据的高速传输。

二、光纤连接器的分类2.1 单模和多模光纤连接器根据光纤的传输模式，光纤连接器可以分为单模和多模光纤连接器。

单模光纤连接器适用于长距离传输，而多模光纤连接器适用于短距离传输。

2.2 FC、SC、LC等连接器类型根据连接器的类型，光纤连接器可以分为FC、SC、LC等不同类型。

这些连接器类型在外形和接口规格上有所不同，适用于不同的光纤连接需求。

2.3 其他特殊类型的连接器除了常见的连接器类型，还有一些特殊类型的连接器，例如MPO/MTP连接器、MU连接器等。

这些连接器具有特殊的结构和功能，适用于特定的光纤连接需求。

三、光纤连接器的基本结构3.1 连接器壳体光纤连接器的壳体是连接器的外部结构，通常采用金属或塑料材料制成。

壳体的主要作用是保护内部的光纤和连接器结构，确保连接的稳定性和可靠性。

3.2 光纤插芯光纤插芯是连接器内部的关键部件，它负责将光纤与连接器进行连接。

光纤插芯通常由陶瓷材料制成，具有高强度和高耐磨性，能够保证连接的稳定性和可靠性。

3.3 光纤固定组件光纤固定组件是连接器内部的结构，用于固定光纤插芯和保持连接的稳定性。

光纤固定组件通常由金属或塑料材料制成，具有良好的机械强度和抗震动性能。

3.4 光纤对中组件光纤对中组件是连接器内部的结构，用于实现光纤的对中，确保光信号能够有效地传输。

光纤对中组件通常采用精密的光学设计，能够保证连接的精确度和稳定性。

四、光纤连接器的使用注意事项4.1 清洁和保养光纤连接器在使用过程中需要保持干净和整洁，避免灰尘和污垢的积累。

定期清洁连接器的插芯和接口，可以使用专用的光纤清洁棒进行清洁。

4.2 避免过度弯曲和拉力在使用光纤连接器时，需要避免过度弯曲和拉力，以免损坏光纤和连接器。

1．光纤接头各种符号的定义：1）FC：常见的圆形，带螺纹光纤接头2）ST：卡接时式圆形光纤接头3）SC：方形光纤接头4）PC：微凸球面研磨抛光5）APC：呈 8 度角并作微凸球面研磨抛光2．常见光纤连接器：1）FC/FC： 前一个FC 是Ferrule Connector 的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣；后一个FC 表明接头的对接方式为平面对接。

光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗较为困难。

2）FC/PC:前一个FC 是Ferrule Connector 的缩写。

PC 是PhysicalConnection 的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构。

如图：3）SC/PC：其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸和 FC型完全相同， 其中插针的端面多采用 PC 或 APC 型研磨方式；紧固方式是采用插拔销闩式， 不需旋转。

此类连接器插拔操作方便，插入损耗波动小，抗压强度较高，安装密 度高。

如：4）ST/PC：ST 型光纤跳线由两个高精度金属连接器和光缆组成。

连接器外部件为 精密金属件，包含推拉旋转式卡口卡紧机构。

此类连接器插拔操作方便，插入损 耗波动小，抗压强度较高。

如：5）FC/APC：光纤活动连接器的端面接触方式有多种方式，即 PC、UPC、APC 等 方式。

APC 光纤跳线即斜 8 度;研磨用插芯（（Angled PC Optical Connectors）这 是精工技研发明的插芯形状，被认定为世界标准。

可以配上 FC、SC、LC 等等 外部件。

相比较 UPC或 PC 型，有较低的插入损耗和高的回波损耗。

如：6）LC/PC：LC 型连接器是著名 Bell（贝尔）研究所研究开发出来的，采用操作方 便的模块化插孔（RJ）闩锁机理制成。

如：7）SC/APC：光纤活动连接器的端面接触方式有多种方式，即 PC、UPC、APC 等 方式。

fa光纤接器基础知识
FA光纤连接器是一种快速连接的光纤连接器，用于光纤通信网络中的连接和配线。

以下是FA光纤连接器的一些基础知识：
定义：FA光纤连接器是一种快速连接的光纤连接器，也称为预装配光纤连接器或预端接光纤连接器。

它采用预先装配好的插芯和适配器，可以直接插拔，无需使用工具或进行繁琐的研磨和清洁。

结构：FA光纤连接器通常由插芯、适配器、外壳和夹紧机构等部分组成。

插芯是光纤连接器的核心部件，它包含光纤纤芯、陶瓷套管和金属套管等部分，用于实现光纤的精确对准和固定。

适配器是连接器的接口部分，用于与另一个连接器对接。

外壳和夹紧机构用于保护和固定插芯和适配器。

类型：FA光纤连接器有多种类型，常见的包括FC型、SC型、LC型、ST型等。

不同类型的连接器具有不同的插芯和适配器结构，适用于不同的应用场景。

性能：FA光纤连接器的性能主要包括插入损耗、重复性、互换性、机械耐久性和环境适应性等方面。

插入损耗越小越好，重复性和互换性要求高，机械耐久性和环境适应性要好。

应用：FA光纤连接器广泛应用于光纤通信网络中的配线架、交换机、路由器等设备的光纤连接和配线。

它也可以用于光纤跳线、光缆分支等场合，方便快速地连接和扩展光纤网络。

维护：FA光纤连接器的维护主要包括清洁和检查。

定期清洁连接器可以避免灰尘和污垢对性能的影响，检查是否有损坏或松动现象，及时更换损坏的部件。

以上是FA光纤连接器的一些基础知识，了解这些基础知识有助于更好地使用和维护FA光纤连接器，保障光纤通信网络的正常运行。

光纤接头接法图解教程摘要：本文介绍了光纤接头的接法，通过详细的图解教程，向读者展示了光纤接头的接法步骤，以及常见的接头接法错误和解决方法。

读者可以通过本文了解到光纤接头接法的基本知识，从而更好地进行光纤接头的连接工作。

引言：随着信息技术的迅猛发展，光纤通信系统已经成为现代通信领域的重要组成部分。

在光纤通信系统中，光纤接头的质量和接法的可靠性将直接影响通信的稳定性和传输效果。

因此，掌握光纤接头的接法技巧对于光纤通信工程师来说至关重要。

本文将通过图解教程的方式，详细介绍光纤接头的接法步骤，帮助读者更好地理解和掌握光纤接头的连接方法。

一、光纤接头的基本构造光纤接头主要由光纤连接器和接头套件组成。

光纤连接器是光纤接头的核心部件，它通过光纤连接器的插芯与光纤连接。

接头套件则用于固定光纤连接器，保持其稳定连接。

光纤接头的质量和接法的可靠性与光纤连接器的质量和接头套件的固定效果密切相关。

二、光纤接头接法步骤1. 准备工作在进行光纤接头接法之前，需要做好准备工作。

首先，准备好所需的接头套件和光纤连接器。

接着，将光纤连接器插入接头套件中，并紧固好。

确保接头套件的质量和固定效果。

2. 光纤剥皮和清洁将要连接的光纤分别进行剥皮处理，确保裸露出的光纤纯净和光洁。

此外，还需要对光纤进行清洁处理，使用纯净的酒精棉球轻轻擦拭光纤的端面，以去除上面的污渍和杂质。

3. 光纤连接将清洁好的光纤分别插入两个光纤连接器中的插芯孔中，确保光纤插芯与连接器插芯孔内的光纤保持紧密接触。

同时，用手轻轻拉扯光纤，确保光纤连接牢固而不松动。

4. 固定光纤连接器使用相应的工具（如固定夹等）将光纤连接器固定在接头套件上，保持其稳定连接。

确保固定效果良好，光纤连接器不会松动和脱落。

5. 检查和测试完成光纤接头的连接后，需要进行检查和测试工作。

首先，检查光纤连接器和接头套件的固定效果，确保其稳定可靠。

然后，使用光纤测试仪进行测试，确保光纤传输的质量和稳定性。
