脉宽调制控制器

pwm太阳能控制器原理太阳能控制器是太阳能电池板与电池之间的接口设备，它的主要功能是控制太阳能电池板对电池的充电过程，以保护电池免受过充电或过放电的损害。

pwm太阳能控制器是一种常见的太阳能控制器，它采用了脉宽调制（Pulse Width Modulation）的工作原理。

pwm太阳能控制器通过控制充电电流的开关频率和占空比来实现对电池的恒流充电。

当太阳能电池板的输出电压高于电池的充电电压时，pwm控制器会将电池与太阳能电池板之间的连接断开，防止过充电。

当太阳能电池板的输出电压低于电池的充电电压时，pwm控制器会将电池与太阳能电池板之间的连接闭合，实现充电。

具体来说，pwm太阳能控制器通过一个内部的pwm调制器来生成一个固定频率的方波信号，这个方波信号的占空比则通过控制器内部的电路进行调整。

当太阳能电池板的输出电压高于电池的充电电压时，pwm控制器会将方波信号的占空比调整为0，使得电池与太阳能电池板之间的连接断开，停止充电。

当太阳能电池板的输出电压低于电池的充电电压时，pwm控制器会将方波信号的占空比调整为100%，使得电池与太阳能电池板之间的连接闭合，实现充电。

在太阳能电池板的输出电压与电池的充电电压之间，pwm控制器会通过调整方波信号的占空比来控制充电电流的大小，从而实现对电池的恒流充电。

pwm太阳能控制器还具有其他一些功能，比如过压保护、过放电保护和过流保护等。

过压保护可以防止充电电压超过设定值，避免电池过充电；过放电保护可以防止电池电压低于设定值，避免电池过放电；过流保护可以防止充电电流超过设定值，保护电池和太阳能电池板。

总结起来，pwm太阳能控制器通过控制充电电流的开关频率和占空比来控制太阳能电池板对电池的充电，实现对电池的恒流充电。

它的工作原理是通过调整方波信号的占空比来控制充电电流的大小，从而达到保护电池的目的。

此外，pwm太阳能控制器还具有过压保护、过放电保护和过流保护等功能，以确保电池的安全运行和延长电池的使用寿命。

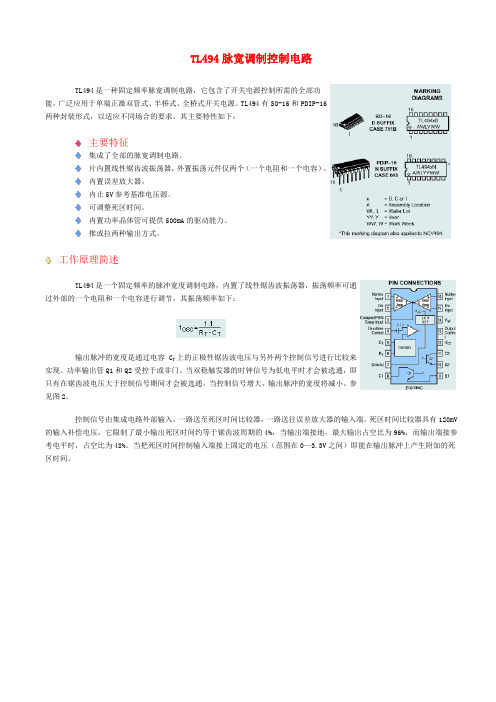

TL494脉宽调制控制电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容C T上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV 的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。

两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。

误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。

当比较器C T放电，一个正脉冲出现在死区比较器的输出端，受脉冲约束的双稳触发器进行计时，同时停止输出管Q1和Q2的工作。

PWM控制的基本原理PWM（脉宽调制）是一种通过调节信号的脉冲宽度来控制电平的技术。

在PWM控制中，信号的占空比代表了脉冲高电平占总周期的比例。

通过改变占空比，我们可以控制电平的平均值，从而实现对电路或设备的精确控制。

1.基本脉冲：PWM信号由一系列连续的周期性脉冲组成。

每个脉冲有两个重要的参数：周期和占空比。

周期表示脉冲的总长度，通常以时间单位（如毫秒）表示。

占空比则是指高电平时间占整个周期的比例。

2.控制电平：欲控制的电平通常是目标设备上的电平。

比如，在直流电机驱动器中，我们可以使用PWM信号来控制电机的转速。

通过改变PWM信号的占空比，我们可以控制电机驱动器向电机传递的平均电压，从而实现精确控制。

3.离散信号：PWM信号是一种离散信号，每个脉冲的宽度都是固定的。

脉冲宽度的改变通过改变连续脉冲的数量或周期来实现。

4.调制：PWM控制的关键在于对脉冲宽度的调制。

通常，我们使用一个周期固定的信号（称为时基信号）和一个可变宽度的调制信号进行调制。

调制信号的宽度决定了脉冲的宽度。

5.运算：在PWM控制器中，时基信号和调制信号经过运算，生成最终PWM信号。

运算器通常是一个计数器或定时器，用于产生时基信号。

调制信号则是通过外部信号，例如微控制器或其他传感器采集到的数据。

6.占空比计算：占空比是根据调制信号的宽度计算得出的。

通常，占空比可以通过将脉冲宽度与周期进行比较来计算。

占空比值的范围通常是0到1之间，可以表示为百分数或小数。

7.输出：PWM信号的输出可以通过各种方式实现，例如在数字电路中可以使用开关元件（如晶体管）将PWM信号转换为电源电平。

在模拟电路中，PWM信号可以通过滤波电路进行平滑处理，从而获得所需的电平。

总结来说，PWM控制的基本原理是通过改变脉冲的宽度（占空比），来间接改变控制电平的平均电压。

PWM控制广泛应用于各种领域，包括电机驱动、LED亮度调节、数模转换等。

它具有高精度、高效率和简单设计的优点，因此在现代电子控制系统中得到了广泛应用。

脉宽调制芯片一、概述脉宽调制芯片（PWM芯片）是一种集成电路，主要用于控制电源的输出电压和电流。

它通过改变输出信号的脉冲宽度来控制输出电压和电流的大小，从而实现对设备的控制。

PWM芯片广泛应用于各种领域，包括通信、计算机、家电等。

二、原理PWM芯片的工作原理基于脉冲宽度调制技术。

其输入端接收来自微处理器或其他控制器的数字信号，通过内部逻辑运算将其转换为脉冲信号，并将其输出到负载端。

当输入信号高电平时，PWM芯片会产生一个占空比较高的输出脉冲；当输入信号低电平时，则会产生一个占空比较低的输出脉冲。

三、特点1. 稳定性高：PWM芯片采用数字调节方式，可以在不同负载下保持稳定的输出。

2. 效率高：由于PWM芯片只在需要时才提供能量，因此可以大大提高能源利用率。

3. 灵活性强：PWM芯片可以根据需求调整输出频率和占空比。

4. 安全性好：PWM芯片具有过载保护、短路保护等安全功能，可以有效避免设备损坏。

四、应用1. 电源管理：PWM芯片广泛应用于电源管理系统中，可以实现对电源输出电压和电流的精确控制。

2. 机器人控制：PWM芯片可以用于机器人的运动控制，通过调整输出信号的占空比来实现机器人的加速、减速和转向等操作。

3. LED照明：PWM芯片可以用于LED照明系统中，通过调节输出信号的占空比来控制LED灯的亮度。

4. 智能家居：PWM芯片可以用于智能家居系统中，通过调整输出信号的占空比来控制家电设备的开关和功率。

五、发展趋势随着科技的不断进步和市场需求的不断增长，PWM芯片正在不断发展。

未来，我们可以看到以下几个趋势：1. 集成度更高：未来PWM芯片将更加集成化，以满足市场对小型化、高性能产品的需求。

2. 功能更强大：未来PWM芯片将具有更多功能，如温度保护、过压保护等。

3. 应用领域更广泛：未来PWM芯片将应用于更多领域，如医疗、汽车等。

六、总结脉宽调制芯片是一种集成电路，主要用于控制电源的输出电压和电流。

PWM控制芯片SG3525功能简介1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。

SG3525是用于驱动N沟道功率MOSFET。

其产品一推出就受到广泛好评。

SG3525系列PWM控制器分军品、工业品、民品三个等级。

下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。

SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。

在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。

由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。

在闭环系统中，该引脚接反馈信号。

在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。

2.Noninv.input(引脚2)：误差放大器同向输入端。

在闭环系统和开环系统中，该端接给定信号。

根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3)：振荡器外接同步信号输入端。

该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4)：振荡器输出端。

5.CT(引脚5)：振荡器定时电容接入端。

6.RT（引脚6）：振荡器定时电阻接入端。

7.Discharge(引脚7)：振荡器放电端。

该端与引脚5之间外接一只放电电阻，构成放电回路。

8.Soft-Start(引脚8)：软启动电容接入端。

该端通常接一只5 的软启动电容。

pwm电机调速原理
PWM电机调速原理
PWM（Pulse Width Modulation，脉宽调制）是一种通过改变信号的脉冲宽度来控制电机转速的调速方法。

在PWM调速原理中，控制器向电机输出一段固定频率的方波信号，通过改变方波信号的脉冲宽度来调节占空比，从而达到调速的目的。

具体而言，PWM电机调速原理可以分为以下几个步骤：
1. 设定目标转速：通过设定控制器中的目标转速值，确定电机需要达到的转速。

2. 信号发生器：控制器中的信号发生器会生成一段固定频率的方波信号，频率一般是几十kHz至几百kHz。

3. 脉宽调制：通过调节方波信号的脉冲宽度，即调节方波中高电平的时间长度，来改变方波信号的占空比。

一般来说，脉冲宽度越长，占空比越高，电机转速也就越快。

4. 电机驱动：根据脉宽调制生成的方波信号，控制器会控制电机驱动电路，将相应的电流传递给电机。

5. 反馈控制：为了保持电机转速的稳定，通常会加入反馈控制系统。

通过测量电机转速并与设定的目标转速进行比较，控制器可以对脉宽调制的占空比进行自动调整，以使电机转速保持在设定范围内。

通过不断调整脉宽调制的占空比，控制器可以实现对电机转速的精确调节。

PWM调速原理广泛应用于许多领域，如机械传动、风扇调速、电动车辆等。

pwm 控制器，PWM 功能原理
脉宽调制（PWM）是指用微处理器的数字输出来对模拟电路进行控制，是一种对模拟信号电平进行数字编码的方法。

以数字方式控制模拟电路，可以大幅度降低系统的成本和功耗。

许多微控制器内都包含PWM 控制器。

pwm 控制器基本原理
PWM 控制基本原理依据：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时其效果相同。

PWM 控制原理，将波形分为6 等份，可由6 个方波等效替代。

脉宽调制的分类方法有多种，如单极性和双极性，同步式和异步式，矩形波调制和正弦波调制等。

单极性PWM 控制法指在半个周期内载波只在一个方向变换，所得PWM 波形也只在一个方向变化，而双极性PWM 控制法在半个周期内载波在两个方向变化，所得PWM 波形也在两个方向变化。

根据载波信号同调制信号是否保持同步，PWM 控制又可分为同步调制和异步调制。

矩形波脉宽调制的特点是输出脉宽列是等宽的，只能控制一定次数。

脉宽调制（PWM）控制技术变频器作者：王文惠孙国平干传东来源：《决策与信息·下旬刊》2013年第08期摘要能源是目前世界紧缺性问题，电力紧缺是目前我国一大现实问题。

使用变频器后，可节电49% 。

延长设备的使用寿命，可使电动机软起动、软停止，避免对机械的冲击，所以延长设备的使用寿命。

降低噪音，按负载的大小调节转速，可以降低机械和风机等的噪声。

关键词脉宽调制（PWM）控制技术变频器中图分类号：TM33 文献标识码：A为提高环境的舒适性，在电梯、电动车上采用变频器调速，可以改善加速与减速的平滑性，从而可提高乘坐的舒适感。

实现自动化，使设备小型化，近几年来，通用变频器在国民经济各部门得到了迅速的推广应用。

一、电器传动国内外发展概况电器传动是指以各类电动机为动力的传动装置与系统。

因电动机种类的不同，有直流电动机传动、交流电动机传动、步进电动机传动、伺服电动机传动、等等。

众所周知，直流电动机尽管比交流电动机结构复杂、成本高维修保养费用较贵，但其调速性能很好，所以，在调速传动领域中一直占主导地位。

然而，由于电力电子技术的迅速，发展，使电器传动发生了重大变革，即交流调速传动迅猛发展，电器传动交流化的新时代已经到来。

交流电动机与直流电动机相比，有结够简单、牢固、成本低廉等许多点，缺点是调速困难、现在，借助电力电子技术以解决了交流电动机调速问题，交流电动机调速传动已占主导地位。

据日本早年统计，1975年交流电动机调速与直流电动机调速之比是1 ：3，而到了1985年成了3 ：1。

近10多年来发展更快。

20世纪末，在工业发达国家，交流调速已占主导地位。

纵观交流电动机调速传动发展的过程，大致是沿着三个方向发展的：一个是取代直流调速实现少维修、省力化为目标的高性能交流调速；另一个是以节能为目的的，改恒速为调速，用于交流电气传动中的变频器实际上是变压（Variable Voltage，简称 VV）变频（Variable Frequency 简称VF）器，即VVVF.正弦波PWM法（SPWM）是为了克服等脉宽PWM法的缺点而发展来的.它从电动机供电电源的角度出发，着眼于如何产生一个可调频调压的三相对称正弦波电源。

SG3525A 脉宽调制器控制电路一．简介SG3525A 系列脉宽调制器控制电路可以改进为各种类型的开关电源的控制性能和使用较少的外部零件。

在芯片上的5.1V 基准电压调定在±1％，误差放大器有一个输入共模电压范围。

它包括基准电压，这样就不需要外接的分压电阻器了。

一个到振荡器的同步输入可以使多个单元成为从电路或一个单元和外部系统时钟同步。

在C T 和放电脚之间用单个电阻器连接即可对死区时间进行大范围的编程。

在这些器件内部还有软起动电路，它只需要一个外部的定时电容器。

一只断路脚同时控制软起动电路和输出级。

只要用脉冲关断，通过PWM （脉宽调制）锁存器瞬时切断和具有较长关断命令的软起动再循环。

当V CC 低于标称值时欠电压锁定禁止输出和改变软起动电容器。

输出级是推挽式的可以提供超过200mA 的源和漏电流。

SG3525A 系列的NOR （或非）逻辑在断开状态时输出为低。

·工作范围为8.0V 到35V ·5.1V ±1.0％调定的基准电压 ·100Hz 到400KHz 振荡器频率 ·分立的振荡器同步脚二．SG3525A 内部结构和工作特性（1）基准电压调整器基准电压调整器是输出为5.1V ，50mA ，有短路电流保护的电压调整器。

它供电给所有内部电路，同时又可作为外部基准参考电压。

若输入电压低于6V 时，可把15、16脚短接，这时5V 电压调整器不起作用。

（2）振荡器3525A 的振荡器，除C T 、R T 端外，增加了放电7、同步端3。

R T 阻值决定了内部恒流值对C T 充电，C T 的放电则由5、7端之间外接的电阻值R D 决定。

把充电和放电回路分开，有利于通过R D 来调节死区的时间，因此是重大改进。

这时3525A 的振荡频率可表为：)R 3R 7.0(C 1f D T T S +=（3.1）在3525A 中增加了同步端3专为外同步用，为多个3525A 的联用提供了方便。

脉冲宽度调制————————————————————————————————作者：————————————————————————————————日期:ﻩ脉冲宽度调制脉冲宽度调制(PWM）,是英文“Pｕlse Ｗidth Ｍoｄulatｉon”的缩写，简称脉宽调制,是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。

目录1简介2背景介绍3基本原理4谐波频谱5具体过程6优点7控制方法8应用领域９具体应用１简介脉冲宽度调制是一种模拟控制方式，其根据相应载荷的变化来调制晶体管基极或ＭOS管栅极的偏置,来实现晶体管或MOS管导通时间的改变,从而实现开关稳压电源输出的改变。

这种方式能使电源的输出电压在工作条件变化时保持恒定，是利用微处理器的数字信号对模拟电路进行控制的一种非常有效的技术。

ＰＷM控制技术以其控制简单，灵活和动态响应好的优点而成为电力电子技术最广泛应用的控制方式,也是人们研究的热点。

由于当今科学技术的发展已经没有了学科之间的界限,结合现代控制理论思想或实现无谐振软开关技术将会成为PWＭ控制技术发展的主要方向之一。

2背景介绍随着电子技术的发展,出现了多种PＷM技术，其中包括：相电压控制ＰWM、脉宽ＰＷM法、随机ＰＷM、SPWM法、线电压控制PWM等，而在镍氢电池智能充电器中采用的脉宽PWM法,它是把每一脉冲宽度均相等的脉冲列作为PWM波形，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压,采用适当控制方法即可使电压与频率协调变化。

可以通过调整PＷM的周期、PWM的占空比而达到控制充电电流的目的。

模拟信号的值可以连续变化,其时间和幅度的分辨率都没有限制。

9V电池就是一种模拟器件，因为它的输出电压并不精确地等于9V，而是随时间发生变化，并可取任何实数值。

与此类似，从电池吸收的电流也不限定在一组可能的取值范围之内。

模拟信号与数字信号的区别在于后者的取值通常只能属于预先确定的可能取值集合之内，例如在{０V，５V}这一集合中取值。
