脉宽调制(PWM)控制电路

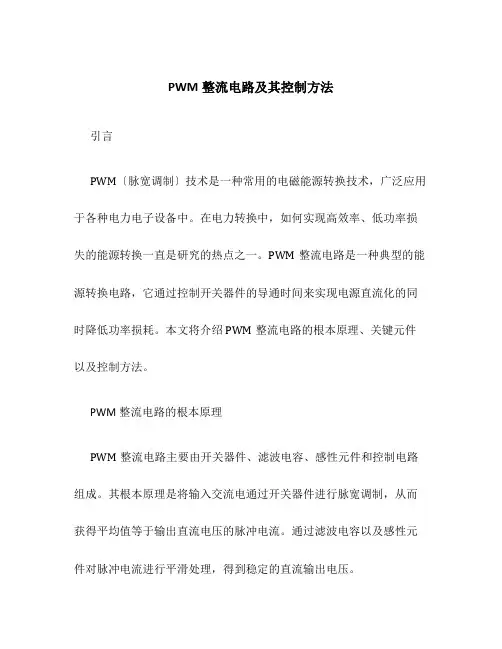

PWM整流电路及其控制方法引言PWM〔脉宽调制〕技术是一种常用的电磁能源转换技术，广泛应用于各种电力电子设备中。

在电力转换中，如何实现高效率、低功率损失的能源转换一直是研究的热点之一。

PWM整流电路是一种典型的能源转换电路，它通过控制开关器件的导通时间来实现电源直流化的同时降低功率损耗。

本文将介绍PWM整流电路的根本原理、关键元件以及控制方法。

PWM整流电路的根本原理PWM整流电路主要由开关器件、滤波电容、感性元件和控制电路组成。

其根本原理是将输入交流电通过开关器件进行脉宽调制，从而获得平均值等于输出直流电压的脉冲电流。

通过滤波电容以及感性元件对脉冲电流进行平滑处理，得到稳定的直流输出电压。

开关器件的选择在PWM整流电路中，开关器件是实现脉宽调制的关键部件。

常见的开关器件有MOSFET〔金属氧化物半导体场效应晶体管〕和IGBT〔绝缘栅双极型晶体管〕两种。

MOSFET具有开关速度快、损耗小的特点，适用于低功率应用；而IGBT那么适用于高功率应用，具有较高的承受电压和电流能力。

滤波电容和感性元件滤波电容和感性元件是PWM整流电路中的关键元件，它们的作用是对脉冲电流进行平滑处理。

滤波电容可以存储电荷并平滑输出电流，而感性元件那么可以平滑输出电压。

合理选择滤波电容和感性元件的值可以在保证输出电压稳定的同时减小纹波电流和纹波电压。

控制方法PWM整流电路的控制方法主要有两种：固定频率控制和变频控制。

固定频率控制是指在整个转换过程中，开关器件的频率保持不变。

这种控制方法简单可靠，但效率较低。

变频控制是根据输出电压的需求，自适应地改变开关器件的频率，以提高整流效率。

变频控制方法相对复杂，但具有较高的效率和稳定性。

控制电路设计PWM整流电路的控制电路设计是实现控制方法的关键。

控制电路主要包括PWM生成电路和反响控制电路。

PWM生成电路负责生成脉宽信号，控制开关器件的导通时间；反响控制电路用于检测输出电压，并根据检测结果调整PWM信号以实现稳定的输出电压控制。

pwm电路工作原理
PWM（脉宽调制）是一种电子调制技术，通过改变信号的脉
冲宽度来调节输出信号的平均功率。

PWM电路通过控制信号
周期中高电平和低电平的时间比例来实现电压或电流的精确调节。

PWM电路的主要工作原理是通过快速地在高电平和低电平之
间进行切换来模拟出所需的输出信号。

信号周期中，高电平时间被称为占空比，表示信号高电平时间与一个完整周期的比例。

占空比越高，平均功率输出越大；占空比越低，平均功率输出越小。

PWM电路的核心元件是比较器和计时器。

计时器产生一个固
定周期的方波信号，与输入信号进行比较。

如果输入信号的幅值低于比较器输出的方波信号，则输出为低电平；如果输入信号的幅值高于比较器输出的方波信号，则输出为高电平。

通过调整比较器的阈值电压，可以控制输出信号的占空比。

PWM电路的输出信号能够精确地模拟出所需的电压或电流。

由于开关频率很高，输出信号中的高频成分可以通过滤波器去除，从而得到平滑的输出电压或电流。

因此，PWM电路广泛
应用于调节电机速度、灯光亮度调节、电源管理等领域。

总结起来，PWM电路的工作原理是通过调整信号周期中高电
平和低电平的时间比例来实现精确调节输出信号的平均功率。

这种调制技术在电机控制、电源管理等领域具有重要的应用。

pwm逆变电路的控制方法
PWM（脉宽调制）逆变电路是将直流电转换为交流电的一种常用电路，其控制方法主要分为以下几种：
1. 三相全桥PWM逆变控制方法：该方法采用三相全桥电路进行控制，通过改变脉冲的宽度和频率来控制输出电压的大小和波形，从而实现对直流电的转换。

2. 三相半桥PWM逆变控制方法：该方法利用三相半桥电路进行控制，具有体积小、效率高等优点，但需要较高的开关功率器件，应用范围较窄。

3. 单相PWM逆变控制方法：该方法适用于小功率电源转换，其控制方法与三相全桥PWM逆变控制方法类似，但只需使用单相电路即可。

控制方法一般采用微处理器等芯片进行控制，通过控制芯片输出PWM信号的占空比和频率来控制输出电压。

在具体控制过程中，需要注意电路参数的选择和设置，以及保护措施的实施，确保电路稳定、安全地工作。

总之，PWM逆变电路的控制方法多种多样，具体选择何种方法取决于具体的应用场景和要求，需要根据实际情况进行选择和优化。

PWM的名词解释PWM，即脉宽调制（Pulse Width Modulation），是一种在电子工程领域中常见的技术。

它在控制电子设备中功率输出以及速度调节等方面有着广泛应用。

一、什么是PWM？脉宽调制是一种控制技术，通过改变信号的脉冲宽度来控制电路输出的电平。

在PWM中，理论上电路输出总是以高低电平交替出现，但通过改变高电平和低电平之间的脉冲宽度，可以控制电路输出的平均电压或平均功率。

脉宽调制最常见的一种形式是矩形脉冲波，它由固定的周期和可调节的脉冲宽度组成。

脉冲宽度的调节可以在一定的周期内不断变化，从而实现对输出信号的控制。

二、PWM的原理PWM技术的核心原理是基于周期性的脉冲信号。

当脉冲的宽度增加时，电路输出的平均值也会相应增加。

换句话说，脉冲宽度越宽，输出的功率或电压就越高，而脉冲宽度越窄，输出的功率或电压就越低。

具体来说，PWM技术通过不断改变脉冲信号的高电平时间和低电平时间的比例来控制输出信号。

这样做的好处是可以在保证信号稳定性的前提下，精确地调节输出的平均电压或平均功率。

三、PWM的应用领域1. 电机控制：PWM技术广泛应用于电机控制领域。

通过改变PWM脉冲的宽度，可以调节电机的转速。

例如，调速风扇、电动车等就是利用PWM技术来控制电机转速的典型应用。

2. LED调光：PWM技术在LED照明领域也有重要应用，可以通过改变PWM 信号的脉冲宽度来控制LED灯的亮度。

这种方式相对于传统的电阻调光，具有更高的效率和更精确的调节范围。

3. 电源管理：PWM技术在电源管理中也扮演着重要角色。

通过PWM控制器可以实现高效、稳定的电源输出，弥补传统的线性稳压电路的不足。

4. 音频放大：PWM技术也常被应用于音频系统中。

通过控制PWM脉冲的宽度和频率，可以达到高保真度的音频放大效果。

四、PWM的优点与局限性1. 优点：- 精确控制：通过改变脉冲宽度和周期，可以实现对输出信号的精确控制，使其满足特定要求。

PWM控制器电路原理详解什么是PWM控制器？PWM（Pulse Width Modulation，脉宽调制）控制器是一种通过控制信号的脉宽来控制电路的开关状态的电子设备。

它可以将一个模拟信号转换为一个数字信号，并通过调整数字信号的脉宽来控制输出电路的平均电压或电流。

PWM控制器主要由一个比较器、一个计时器和一个输出驱动器组成。

比较器用于比较输入信号和计时器的计数值，计时器用于生成一个可调节的周期性信号，输出驱动器则根据比较器的结果来控制输出信号的状态。

PWM控制器的工作原理PWM控制器的工作原理基于脉宽调制技术，通过调整信号的脉宽来控制电路的输出。

其基本原理如下：1.计时器产生周期性信号：PWM控制器中的计时器会根据设定的参数，如频率和占空比，产生一个周期性的信号。

这个信号的周期决定了PWM信号的频率，而占空比则决定了PWM信号的高电平时间与周期时间的比例。

2.输入信号与计时器进行比较：PWM控制器会将输入信号与计时器的计数值进行比较。

计数值与设定的占空比相关，当计数值小于输入信号时，输出信号为高电平，否则为低电平。

3.输出驱动器控制输出信号：根据比较器的结果，输出驱动器会控制输出信号的状态。

当比较器判定输入信号大于计数值时，输出驱动器会将输出信号置为高电平；反之，输出信号则为低电平。

4.通过滤波器平滑输出信号：PWM输出信号通常需要通过一个低通滤波器进行平滑处理，以去除高频成分，得到平均电压或电流。

PWM控制器的优点和应用PWM控制器具有以下优点：1.高效性：PWM控制器通过对电路的开关状态进行调整，可以实现高效的能量转换。

由于开关状态只有两种，能量损耗较小，效率较高。

2.精确性：PWM控制器可以通过调整脉宽来精确地控制输出电路的平均电压或电流。

通过改变脉宽，可以实现对输出信号的精确控制。

3.灵活性：PWM控制器可以根据需要调整频率和占空比，以适应不同的应用场景。

频率可以控制输出信号的响应速度，占空比可以调整输出信号的幅值。

PWM（Pulse Width Modulation，脉宽调制）是一种常用的电子控制技术，通过改变信号的脉冲宽度来控制电路的输出功率。

下面是PWM控制电路的设计步骤：
1. 确定控制信号的频率：PWM信号的频率决定了控制电路的响应速度和输出精度。

一般情况下，PWM信号的频率在几十kHz到几百kHz之间。

2. 确定控制信号的占空比：占空比是指PWM信号中高电平的时间占整个周期的比例。

占空比决定了输出电路的平均功率。

一般情况下，占空比在0%到100%之间。

3. 选择PWM控制器：PWM控制器是用来生成PWM信号的电路。

常见的PWM控制器有555定时器、微控制器等。

根据具体的应用需求选择合适的PWM控制器。

4. 设计PWM输出电路：根据PWM控制器的输出信号，设计相应的输出电路。

输出电路可以是MOSFET、三极管等，用来控制负载的通断。

5. 调试和优化：完成PWM控制电路的设计后，进行调试和优化。

通过观察输出波形和测量输出功率，调整控制信号的
频率和占空比，以达到期望的控制效果。

需要注意的是，PWM控制电路设计需要根据具体的应用需求进行调整和优化。

以上是一个基本的设计流程，具体的设计细节还需要根据具体情况进行进一步研究和实践。

PWM控制电路的基本构成与工作原理PWM（Pulse Width Modulation，脉宽调制）控制电路是一种常见的电路，用于控制电信号的占空比，进而控制电路的输出功率，常用于调光、调速、电机驱动等应用领域。

本文将从基本构成和工作原理两个方面详细介绍PWM控制电路。

一、基本构成比较器是PWM控制电路的核心部件之一，其作用是将参考信号与待控信号进行比较，产生一个变化的PWM信号输出。

比较器一般由运算放大器组成，常见的有自激振荡比较器、电压比较器等。

2.产生脉冲的器件产生脉冲信号的器件根据具体应用不同可以有多种选择，常见的有555定时器、微控制器、FPGA等。

这些器件可根据输入的控制信号产生不同占空比的脉冲信号，供比较器进行比较。

3. 电阻电容网络（RC Network）电阻电容网络一般用于滤波，去除脉冲信号中的高频成分，使得PWM信号更平稳。

其具体电路结构根据具体应用而定。

二、工作原理1.参考信号的生成2.脉冲信号的产生与宽度控制脉冲信号是通过产生脉冲的器件产生，其周期由电路中的电容和电阻决定，频率可调。

产生脉冲的器件将参考信号与产生的脉冲信号进行比较，根据比较结果决定脉冲的宽度。

比较器根据输入信号的高低电平判断输出脉冲宽度。

3.输出信号的放大与调节PWM信号经过比较器产生之后，经过输出级进行放大，以驱动实际负载。

输出级一般由功率放大器构成，可根据具体应用选择不同类型的放大器。

放大器会将PWM信号的占空比进行放大，控制负载的输出功率。

在PWM控制电路中，占空比是一个重要的参数，代表了脉冲信号高电平的时间与一个周期的比例。

占空比的大小决定了输出功率的大小。

当占空比为0时，输出功率为0；当占空比为100%时，输出功率最大。

总结：PWM控制电路通过比较参考信号与脉冲信号的高低电平，根据比较结果控制脉冲的宽度，在输出级放大并调节脉冲信号的占空比，从而实现对输出功率的调控。

PWM控制电路的基本构成包括比较器、产生脉冲的器件和电阻电容网络。

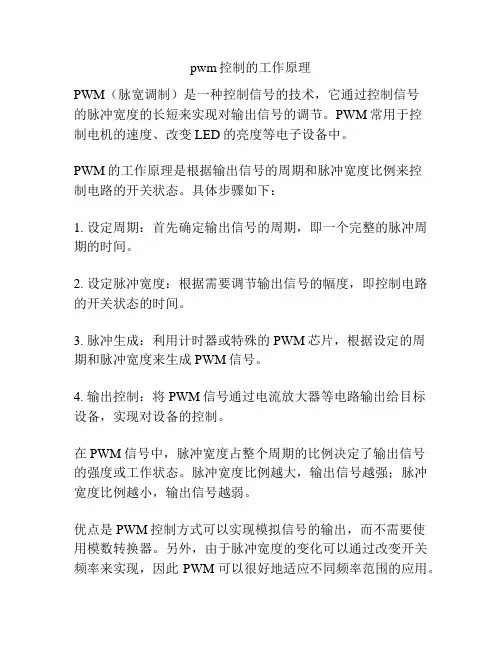

pwm控制的工作原理
PWM（脉宽调制）是一种控制信号的技术，它通过控制信号
的脉冲宽度的长短来实现对输出信号的调节。

PWM常用于控
制电机的速度、改变LED的亮度等电子设备中。

PWM的工作原理是根据输出信号的周期和脉冲宽度比例来控
制电路的开关状态。

具体步骤如下：
1. 设定周期：首先确定输出信号的周期，即一个完整的脉冲周期的时间。

2. 设定脉冲宽度：根据需要调节输出信号的幅度，即控制电路的开关状态的时间。

3. 脉冲生成：利用计时器或特殊的PWM芯片，根据设定的周
期和脉冲宽度来生成PWM信号。

4. 输出控制：将PWM信号通过电流放大器等电路输出给目标
设备，实现对设备的控制。

在PWM信号中，脉冲宽度占整个周期的比例决定了输出信号
的强度或工作状态。

脉冲宽度比例越大，输出信号越强；脉冲宽度比例越小，输出信号越弱。

优点是PWM控制方式可以实现模拟信号的输出，而不需要使
用模数转换器。

另外，由于脉冲宽度的变化可以通过改变开关频率来实现，因此PWM可以很好地适应不同频率范围的应用。

总之，PWM控制的工作原理是根据周期和脉冲宽度比例来控制输出信号的强度或工作状态，通过改变脉冲宽度比例来实现对电子设备的精确控制。

PWM控制电路设计PWM（脉宽调制）是一种用于控制模拟信号的数字技术，广泛应用于电力电子和通信领域。

PWM控制电路的设计是一个非常重要的任务，下面将介绍PWM控制电路的设计过程，并给出一个具体的设计示例。

1.确定输入和输出信号要求：首先需要明确输入信号的特性和输出信号的要求。

输入信号通常是一个参考信号，输出信号则是根据输入信号和其中一种控制逻辑产生的脉冲信号。

2.选择PWM控制器：根据输入和输出信号的要求，选择一个合适的PWM控制器。

常见的PWM控制器有555定时器、MCU（单片机）和专用的PWM控制芯片等。

3.设计稳压电源：PWM控制电路通常需要一个稳压电源，以提供所需的电压和电流。

稳压电源的设计需要考虑输入电压范围、输出电压和电流等参数。

4.设计驱动电路：PWM控制电路通常需要一个驱动电路，将PWM控制器的输出信号转换为所需的电压和电流。

根据输出信号的要求，可以选择合适的放大器、开关电源或MOSFET等组成驱动电路。

5.设计滤波电路：PWM控制电路产生的输出信号是一个脉冲信号，通常需要通过滤波电路将其转换为模拟信号。

滤波电路可以选择RC滤波器、LC滤波器或者低通滤波器等。

6.进行仿真和调试：在设计完成后，需要进行仿真和调试，验证PWM控制电路的性能和稳定性。

可以使用电路仿真软件，如SPICE，对PWM控制电路进行仿真，并根据仿真结果进行调整和优化。

下面是一个具体的PWM控制电路设计示例：假设要设计一个PWM控制电路，输入是一个0-5V的参考电压，输出是一个0-10V的脉冲信号，脉冲宽度从0%到100%可调。

1.确定输入和输出信号要求：输入是一个0-5V的参考电压，输出是一个0-10V的脉冲信号。

2.选择PWM控制器：选择一个适合的MCU作为PWM控制器，可以使用带有PWM模块的单片机。

3.设计稳压电源：选择一个合适的稳压芯片，将输入电压转换为所需的电压。

这里选择一个5V的稳压电源。

4.设计驱动电路：使用放大器将PWM控制器的输出信号放大到0-10V。

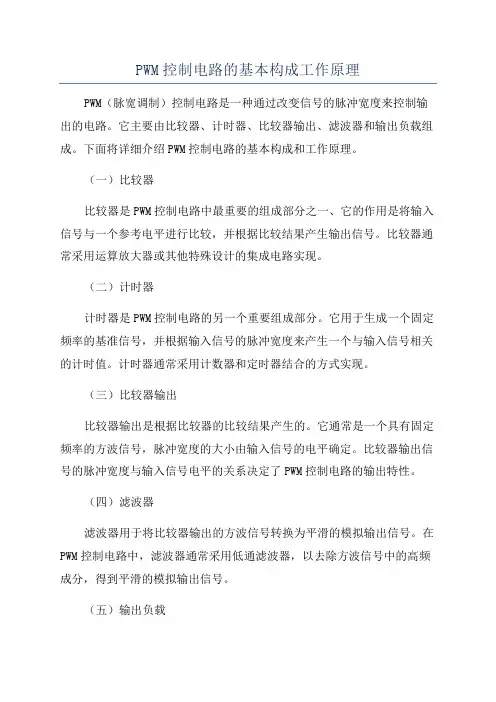

PWM控制电路的基本构成工作原理PWM（脉宽调制）控制电路是一种通过改变信号的脉冲宽度来控制输出的电路。

它主要由比较器、计时器、比较器输出、滤波器和输出负载组成。

下面将详细介绍PWM控制电路的基本构成和工作原理。

（一）比较器比较器是PWM控制电路中最重要的组成部分之一、它的作用是将输入信号与一个参考电平进行比较，并根据比较结果产生输出信号。

比较器通常采用运算放大器或其他特殊设计的集成电路实现。

（二）计时器计时器是PWM控制电路的另一个重要组成部分。

它用于生成一个固定频率的基准信号，并根据输入信号的脉冲宽度来产生一个与输入信号相关的计时值。

计时器通常采用计数器和定时器结合的方式实现。

（三）比较器输出比较器输出是根据比较器的比较结果产生的。

它通常是一个具有固定频率的方波信号，脉冲宽度的大小由输入信号的电平确定。

比较器输出信号的脉冲宽度与输入信号电平的关系决定了PWM控制电路的输出特性。

（四）滤波器滤波器用于将比较器输出的方波信号转换为平滑的模拟输出信号。

在PWM控制电路中，滤波器通常采用低通滤波器，以去除方波信号中的高频成分，得到平滑的模拟输出信号。

（五）输出负载输出负载是PWM控制电路的最终控制对象。

它可以是直流电机、电阻、二极管等各种电子设备和元件。

PWM控制电路通过调整输出信号的脉冲宽度来控制输出负载的工作状态。

1.输入信号与参考电平比较：PWM控制电路中的比较器将输入信号与一个参考电平进行比较。

如果输入信号的电平高于参考电平，则比较器的输出为高电平；如果输入信号的电平低于参考电平，则比较器的输出为低电平。

2.计时器产生基准信号：PWM控制电路中的计时器产生一个固定频率的基准信号。

这个基准信号通常是一个方波信号，周期和频率由计时器的参数设定，如一个固定的计数值。

3.输入信号与基准信号比较：比较器的输出和计时器的基准信号经过与门或其他逻辑电路的处理后，得到一个与输入信号相关的计时值。

这个计时值可以用来表示输入信号的脉冲宽度。

什么是PWM整流电路？它和相控整流电路的工作原理和性能有何不同？PWM整流电路（Pulse Width Modulation Rectifier）是一种通过脉宽调制（PWM）技术实现的整流电路。

它通过对输入交流电压进行控制，将其转换成脉冲状的直流电压，以供后续的电力转换和利用。

PWM整流电路的工作原理如下：1.输入交流电压会经过整流桥（通常为可逆桥式整流器），将交流信号转换为带有纹波的直流信号。

2.通过PWM控制技术，根据所需输出电压的要求，调节整流桥的开关器件（如晶闸管、IGBT等）的导通和关断，从而控制输出电压的大小和形状。

3.脉冲宽度调制信号会根据输入交流电压的变化进行相应调整，以实现需要的输出特性。

相控整流电路（Phase Controlled Rectifier）是一种使用可控硅（thyristor）器件控制整流装置的电路。

它通过控制可控硅的导通角度来调节输出电压。

相控整流电路的工作原理如下：1.可控硅作为开关器件，通过控制控制信号的施加时间和角度来控制导通。

2.控制信号（触发脉冲）的施加时间和角度，用于控制可控硅的导通和关断时刻。

3.控制信号的施加时间和角度与输入交流电压的相位关系密切相关，通过改变可控硅的导通时刻来实现调节输出电压的目的。

相控整流电路和PWM整流电路的主要差异在于控制方式和切换频率：1.控制方式：相控整流电路通过控制可控硅的导通角度来调节输出电压，而PWM整流电路则通过调节脉冲宽度调制信号来实现电压控制。

2.切换频率：相控整流电路的切换频率取决于输入交流电压的频率，而PWM整流电路的切换频率可自行选择。

性能方面，PWM整流电路相对于相控整流电路具有以下优势：1.控制精度高：PWM整流电路可以精确控制脉冲宽度调制信号，以实现输出电压的精确调节。

2.谐波内容低：PWM整流电路可以通过控制开关器件的开关频率和脉冲宽度，减少谐波成分，提高电路的功率质量。

3.可以使用高频开关：PWM整流电路可以使用高频开关器件，从而实现更高的开关频率和功率密度，适用于高性能和高效率的应用。

PWM控制电路设计PWM（脉宽调制）控制电路是一种常用的电子控制技术，通过对信号的脉宽进行调制，可以实现对电路的精确控制。

1.确定PWM信号的频率和幅值：根据所控制的设备的要求，确定PWM信号的频率和幅值。

一般来说，频率高，信号变化快，对控制的精度要求高，幅值越大表示相对更大的控制范围。

2.选择比较器：比较器是PWM控制电路的核心元件之一，它将输入信号与参考电压进行比较，生成脉冲宽度与输入信号成比例的PWM输出信号。

可以根据要求选择合适的比较器。

3.设计参考电压电路：参考电压电路的作用是提供一个可调的参考电压给比较器使用。

一般可以使用电位器和运算放大器等元件来实现。

通过调节电位器的阻值来改变参考电压的大小，从而改变PWM输出信号的幅值。

4.设计滤波电路：PWM输出信号一般是一个脉冲信号，需要通过滤波电路将其转换为连续的模拟信号。

滤波电路可以选择RC滤波器或者LC滤波器等。

5.选取开关元件：PWM控制电路中的开关元件一般使用MOSFET或者IGBT等。

开关元件的选取要根据所控制设备的功率和电流大小来确定，并根据其特性曲线进行设计。

6.确定保护电路：PWM控制电路一般需要设置过流保护、过压保护等等保护电路，以确保电路和所控制设备的安全。

7.进行模拟和数字电路的设计：PWM控制电路可以直接使用模拟电路进行设计，也可以使用数字电路进行设计。

模拟电路一般使用运放、可调电阻等元件，而数字电路可以使用单片机等。

8.进行仿真和测试：设计完成后，可以进行电路的仿真和测试，检查电路的性能和可靠性。

总之，PWM控制电路设计是一个复杂而又关键的设计过程，需要根据具体的控制要求选择适合的元件和技术，并进行充分的模拟和测试，以确保电路的稳定性和可靠性。

-----WORD格式--可编辑--专业资料-------完整版学习资料分享----脉宽调制(PWM)控制电路在一些变频控制系统中，要求在调频的同时调节电压，如在变频调速系统中要求逆变器输出电压随频率的改变而改变，以防止电动机出现过励磁或欠励磁现象；在中频感应加热炉的频率控制时也要求相应改变电压。

控制输出电压变化最理想的方法是脉宽调制。

脉宽调制控制电路(PWM)是通过调节控制电压脉冲的宽度和脉冲列的周期来控制输出电压和频率。

通过利用PWM信号触发可关断晶闸管(GT())或功率晶体管等开关器件的导通和关断，把直流电压变为电压脉冲列。

在逆变器中采用PWM控制，可以同时完成调频和调压的任务。

PWM广泛应用于开关电源、不间断电源、直流电机调速、交流电机变频调速和中频炉电源控制等领域。

4．5．1 脉宽调制控制电路的基本原理脉宽调制控制电路的基本构成和工作原理等叙述如下一、PWM 的基本电路基本的脉宽调制控制电路由电压—脉宽转换器和开关功率放大器组成．其组成原理如图4-5-1所示。

电压一脉宽转换器的核心是运算放大器(比较器)。

运算放大器A输入信号有调制信号Tu(其频率为主电路所需的开关调制频率)、负偏置电压Pu、控制电压信号Cu。

由于运算放大器为开环，因此，该比较器的输出仅取决于输入方向的两个极限位(取决于)(PTcuuu+-的正负)，此输出经开关功率放大器输出到触发脉冲列逆变器。

如图4-5-1所示，调制电压Tu为锯齿波，当控制电压Cu>PCuu+时，运算放大器的输出为低电平，如图(b)所示；反之，当Cu<PCuu+时，运算放大器的输出为高电平，(如图(c)所示)。

图4-5-1 脉宽调制控制电路组成原理图图4-5-4 脉冲调制波形图。

直流斩波电路的三种控制方式
直流斩波电路是一种用于调节直流电源的电路，通过斩波的方式改变电源的输出电压或电流。

以下是直流斩波电路的三种控制方式：
1.脉宽调制（PWM）：
脉宽调制是一种通过调节脉冲宽度来控制输出电压或电流的方法。

在PWM控制下，斩波器按照一定的频率进行开关动作，但每次的脉冲宽度可以变化。

通过改变脉冲宽度，可以调节输出电压或电流的平均值。

PWM控制方式具有简单、易于实现、稳定性高等优点，因此在许多直流电源和电机控制系统中得到广泛应用。

2.频率调制：
频率调制是一种通过改变斩波器的开关频率来调节输出电压或电流的方法。

在频率调制方式下，斩波器的脉冲宽度保持不变，但开关动作的频率可以变化。

通过改变频率，可以调节输出电压或电流的平均值。

频率调制方式具有较低的谐波干扰和较好的动态响应性能，适用于对谐波要求较高或需要快速响应的场合。

3.混合调制：
混合调制是一种同时调节脉冲宽度和开关频率的方式来控制输出电压或电流的方法。

在混合调制方式下，斩波器的脉冲宽度和开关频率都可以变化，因此可以同时调节输出电压或电流的平均值和开关动作的频率。

混合调制方式具有较好的调节范围和灵活性，适用于对输出电压或电流要求较高或需要同时调节多个参数的场合。

以上是直流斩波电路的三种控制方式：脉宽调制（PWM）、频率
调制和混合调制。

不同的控制方式各有优缺点，适用于不同的应用场景。

在实际应用中，应根据具体需求选择合适的控制方式，以达到最佳的控制效果。

PWM控制电路的基本构成及工作原理PWM（脉宽调制）控制电路是一种将模拟信号转换成脉冲信号的电路，通过调节脉冲信号的占空比来控制输出电压或电流的大小。

它主要由比较器、集成运算放大器、比较器、异或逻辑门和滤波器等组成。

1.信号源：产生需控制的模拟信号，可以是电压或电流信号。

2.比较器：将信号源产生的模拟信号和一个可变的参考电压或电流进行比较，产生一个脉冲信号。

3.比较器输出滤波：将脉冲信号通过滤波电路进行滤波处理，滤除杂散和高频噪声，得到干净的PWM信号。

4.输出级：将PWM信号经过驱动电路处理，转成所需的电压或电流输出。

1.信号源产生模拟信号。

2.比较器将模拟信号与参考电压或电流进行比较，产生一个脉冲信号。

比较器是一个基于比较两个电压或电流大小的电子元件，当模拟信号大于参考信号时，输出高电平；当模拟信号小于参考信号时，输出低电平。

输出信号的高低电平持续时间称为占空比。

3.滤波电路处理脉冲信号。

由于比较器输出的脉冲信号会包含一定的高频噪声和杂散信号，需要通过滤波电路进行滤除，以得到干净的PWM信号。

4.输出级将PWM信号转成所需的输出电压或电流。

输出级通常由功率场效应管、三极管或功率放大器组成，它们可以根据PWM信号的占空比来控制输出电压或电流的大小。

1.转换效率高：通过调节占空比，可以有效地控制输出功率，从而提高能量利用效率。

2.精度高：PWM控制可以提供多种占空比的选择，能够准确地控制输出物理量的大小，具有较高的精度。

3.响应快速：由于脉冲信号的开关速度非常快，PWM控制电路可以实现较快的响应速度，适用于对输出要求响应速度较高的应用场景。

4.适应性强：PWM控制电路可以灵活地适应不同的负载要求和工作条件，具有广泛的应用范围。

总之，PWM控制电路通过调节脉冲信号的占空比来控制输出电压或电流的大小，其基本构成包括信号源、比较器、滤波器和输出级。

通过这种方式，PWM控制电路实现了高效、精确和快速的输出控制，具有重要的应用价值。
