NE555调制电路

NE555简易直流电机PWM驱动电路的实现NE555是一种常用的集成电路，可以实现各种定时和脉冲宽度调制(PWM)应用。

在直流电机驱动中，使用NE555可以实现简易的PWM调速效果。

本文将详细介绍如何使用NE555实现直流电机的PWM驱动电路，并对其原理进行解释。

一般来说，直流电机通常需要调节电压或者频率来改变其转速。

而PWM调速就是通过调节脉冲的高电平时间与低电平时间的比例来实现对电机的速度控制。

接下来，我们将详细分析NE555的工作原理及其在直流电机PWM驱动中的应用。

首先，我们来了解一下NE555的基本工作原理。

NE555是一种8引脚的集成电路，主要由比较器、RS触发器、输出驱动器以及电源电压稳压器等组成。

在PWM调速应用中，NE555的输入电压Vcc连接至电源正极，引脚2和引脚6接地，引脚5连接电源负极，引脚4连接至电位器PI，辅助引脚1和7置空或者接地。

NE555的主要工作模式有两种：单稳态触发和多谐振荡器。

在直流电机PWM驱动中，我们将使用NE555的多谐振荡器模式来实现PWM调速功能。

多谐振荡器模式下，NE555输出方波信号，其周期和占空比可以通过引脚2和引脚6之间的电压比例来控制。

当引脚2电压高于引脚6时，输出高电平；当引脚2电压低于引脚6时，输出低电平。

接下来，我们将详细讲解如何使用NE555来实现直流电机的PWM驱动电路。

首先，我们需要连接一个电位器来调节占空比。

将电位器PI的中间脚连接至引脚6，一边脚连接至引脚5，另一边脚连接至电源负极。

通过调节电位器的旋钮，可以改变引脚6的电压，从而控制占空比。

同时，为了保护NE555和直流电机，我们还需要连接一个MOS管或者晶体管来作为输出驱动器。

将驱动器的基极或者门极连接至NE555的输出引脚3，将驱动器的集电极或者漏极连接至直流电机的正极，将驱动器的发射极或者源极连接至电源负极。

在NE555的多谐振荡器模式下，我们需要选择一个合适的电容和电阻来设置输出的频率和占空比。

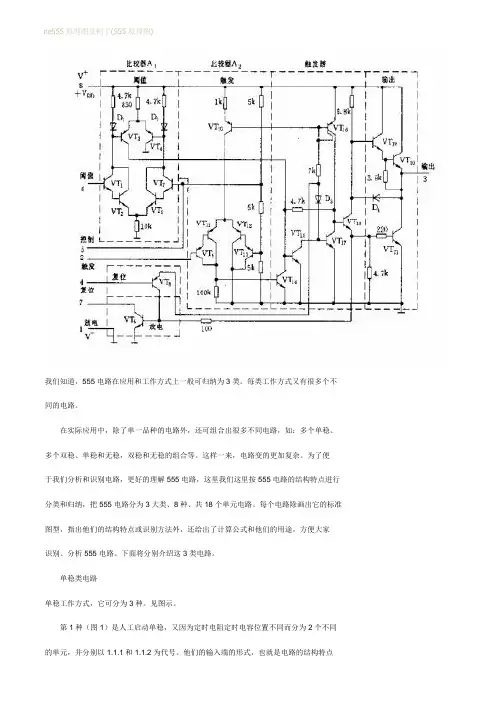

555内部电原理图我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍单稳类电路单稳工作方式，它可分为3种。

见图示。

图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任最简单的形式；1.2.2电路则带有一个RC微分电路。

（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

单端比较器（2.1.2）可以是6端固定，2段输入；也可是2输入。

见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2电路。

的输入端的输入电压端一般没有定时电阻和定时电容。

这是双稳工作方式的结构特点。

2.2.2单元电路中的C1只起耦合作用，R1和R2起直无稳类电路第三类是无稳工作方式。

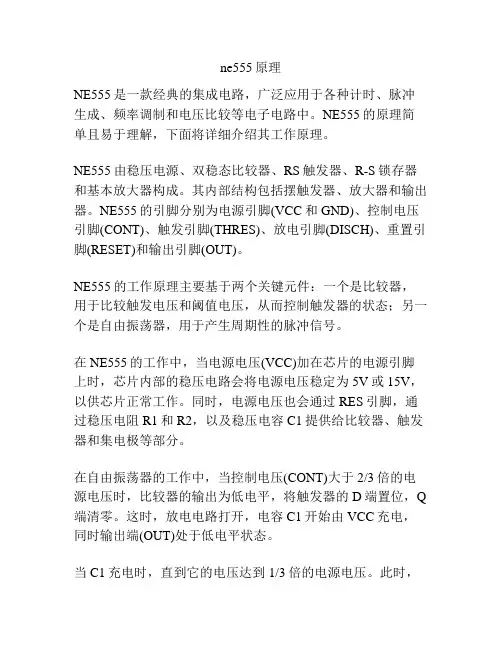

ne555原理NE555是一款经典的集成电路，广泛应用于各种计时、脉冲生成、频率调制和电压比较等电子电路中。

NE555的原理简单且易于理解，下面将详细介绍其工作原理。

NE555由稳压电源、双稳态比较器、RS触发器、R-S锁存器和基本放大器构成。

其内部结构包括摆触发器、放大器和输出器。

NE555的引脚分别为电源引脚(VCC和GND)、控制电压引脚(CONT)、触发引脚(THRES)、放电引脚(DISCH)、重置引脚(RESET)和输出引脚(OUT)。

NE555的工作原理主要基于两个关键元件：一个是比较器，用于比较触发电压和阈值电压，从而控制触发器的状态；另一个是自由振荡器，用于产生周期性的脉冲信号。

在NE555的工作中，当电源电压(VCC)加在芯片的电源引脚上时，芯片内部的稳压电路会将电源电压稳定为5V或15V，以供芯片正常工作。

同时，电源电压也会通过RES引脚，通过稳压电阻R1和R2，以及稳压电容C1提供给比较器、触发器和集电极等部分。

在自由振荡器的工作中，当控制电压(CONT)大于2/3倍的电源电压时，比较器的输出为低电平，将触发器的D端置位，Q 端清零。

这时，放电电路打开，电容C1开始由VCC充电，同时输出端(OUT)处于低电平状态。

当C1充电时，直到它的电压达到1/3倍的电源电压。

此时，比较器的输出反转为高电平，将触发器的Q端置位，D端清零。

这时，放电电路关闭，C1开始通过放电器充电，输出端(OUT)处于高电平状态。

当C1再次充满电时，电压达到2/3倍的电源电压，重复上述过程，形成自由振荡的脉冲信号。

如果在NE555的引脚上连接外部电路，比如电阻、电容、二极管等，还可以实现计时、频率分割、脉宽调制等其他功能。

综上所述，NE555利用比较器和自由振荡器的相互作用，实现了可靠的计时和脉冲生成功能，在电子电路设计中具有重要的应用价值。

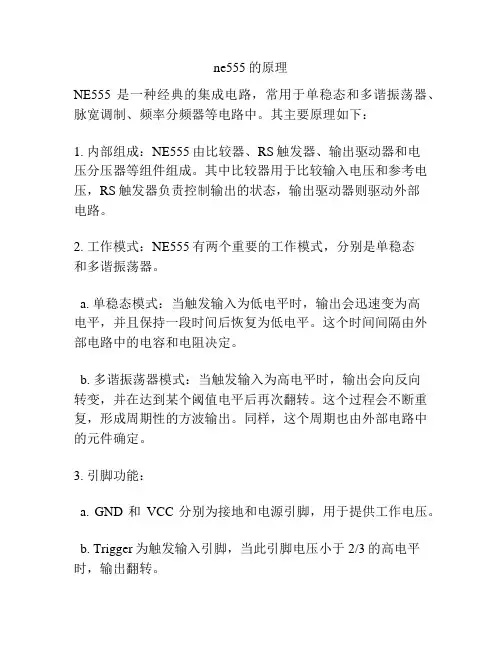

ne555的原理NE555是一种经典的集成电路，常用于单稳态和多谐振荡器、脉宽调制、频率分频器等电路中。

其主要原理如下：1. 内部组成：NE555由比较器、RS触发器、输出驱动器和电压分压器等组件组成。

其中比较器用于比较输入电压和参考电压，RS触发器负责控制输出的状态，输出驱动器则驱动外部电路。

2. 工作模式：NE555有两个重要的工作模式，分别是单稳态和多谐振荡器。

a. 单稳态模式：当触发输入为低电平时，输出会迅速变为高电平，并且保持一段时间后恢复为低电平。

这个时间间隔由外部电路中的电容和电阻决定。

b. 多谐振荡器模式：当触发输入为高电平时，输出会向反向转变，并在达到某个阈值电平后再次翻转。

这个过程会不断重复，形成周期性的方波输出。

同样，这个周期也由外部电路中的元件确定。

3. 引脚功能：a. GND和VCC分别为接地和电源引脚，用于提供工作电压。

b. Trigger为触发输入引脚，当此引脚电压小于2/3的高电平时，输出翻转。

c. Threshold为阈值输入引脚，当此引脚电压大于1/3的高电平时，输出翻转。

d. Output为输出引脚，用于输出NE555的工作状态。

e. Discharge为放电引脚，用于将电容器中的电荷释放。

f. Control Voltage为控制电压引脚，用来调节内部比较器的参考电压。

4. 外部电路：NE555通常需要和外部电容、电阻及其他元件结合使用，来实现不同的功能。

比如，单稳态模式下，可以通过选择合适的电容和电阻值，来确定输出高电平持续的时间；多谐振荡器模式下，可以调整电容和电阻的数值，实现不同频率的方波输出。

总之，NE555的原理基于内部比较器、RS触发器、输出驱动器和电压分压器等组件的协同工作，通过外部电路的设置来控制输出的状态和时间间隔，从而实现各种电路的功能。

ne555电路公式一、简介NE555芯片E555是一款高度稳定的集成电路，广泛应用于各种电子设备中。

它具有多种功能，如定时、振荡、脉冲发生等。

NE555的核心部分是一个比较器，周围配有电阻、电容等元器件，以实现特定的电路功能。

二、NE555电路公式概述E555的电路公式主要包括两部分：定时电路和振荡电路。

1.定时电路：通过连接电阻和电容构成一个充电和放电回路，当电容器充电至一定程度时，比较器输出信号发生翻转，实现定时的功能。

2.振荡电路：通过连接电阻、电容和晶体管构成一个正反馈回路，产生稳定的振荡信号。

三、具体电路公式及应用1.充电电路：充电电路公式为：Vout = (Vcc - Vref) * (1 + R1/R2)其中，Vcc为电源电压，Vref为参考电压，R1和R2为充电电阻。

2.放电电路：放电电路公式为：Vout = Vcc - (Vcc - Vref) * (1 + R3/R4)其中，Vcc为电源电压，Vref为参考电压，R3和R4为放电电阻。

3.振荡电路：振荡电路公式为：Vout = Vcc * (1 - (R6 + R7)/R8)其中，Vcc为电源电压，R6、R7和R8为振荡电阻。

四、电路公式实例分析以下以一个简单的NE555定时电路为例，分析电路公式的应用：1.设定充电电阻R1为1kΩ，放电电阻R2为10kΩ，参考电压Vref为2.5V，电源电压Vcc为5V。

2.根据充电电路公式，计算Vout：Vout = (5V - 2.5V) * (1 + 1kΩ/10kΩ) = 2.75V3.根据放电电路公式，计算Vout：Vout = 5V - (5V - 2.5V) * (1 + 10kΩ/10kΩ) = 2.25V五、总结E555芯片的电路公式广泛应用于各类电子设备中，掌握这些公式有助于我们更好地理解和设计电子电路。

ne555原理图及例子(555原理图)我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

NE555原理及其应用
在单稳态模式下，当触发引脚（TRIG）的电压低于第2/3Vcc时，输
出引脚（OUT）将输出高电平脉冲，其宽度由外部电容和电阻决定。

当触
发引脚上升到第1/3Vcc时，输出脉冲结束。

在车距模式下，当控制引脚（CTRL）低于第1/3Vcc时，NE555的输
出引脚保持低电平，当控制引脚高于第2/3Vcc时，输出引脚保持高电平。

在连续性模式下，NE555的输出引脚会根据触发引脚和放大器比较输
入电压决定输出状态。

1.时钟电路：NE555可以用来产生精确的时钟脉冲，用于驱动显示器、计数器等电路。

2.脉冲宽度调制（PWM）：通过改变外部电容和电阻，可以实现不同
脉冲宽度的PWM波形，用于控制电机、调光等应用。

3.电压控制振荡器（VCO）：通过改变外部电容和电阻，可以调整
NE555的频率范围，用于实现可变频率的振荡器。

4.模拟转数字转换器（ADC）：通过使用NE555的单稳态模式，可以
将一个输入电压转换为一个宽度可调的脉冲，再通过计数器等电路将其转
换为数字信号。

5.闪光灯电路：NE555可以用来控制LED或氙气灯的闪烁频率，用于
警示灯、摄影灯等应用。

总结起来，NE555是一款功能强大且灵活的定时器集成电路，可以广
泛应用于各种定时和脉冲控制应用中。

同时，它的设计简单，部件成本低廉，因此仍然被广泛应用在各种电子设备中。

NE555施密特触发器1. 引言NE555是一种常用的集成电路，用于实现多种定时和脉冲生成功能。

其中的施密特触发器是一种常见的应用，它能够根据输入信号的电压水平快速切换输出信号的状态。

本文将详细介绍NE555施密特触发器的原理、工作方式和应用场景。

2. NE555概述NE555是一种双稳态脉冲宽度调制（PWM）可控的定时器芯片，由Signetics公司（后被飞利浦公司收购）于1971年研发。

它由电压比较器、RS触发器、RS锁存器和输出驱动器等功能模块组成，可实现多种定时、延时和脉冲生成功能。

NE555工作稳定可靠，应用广泛，在电子设计和制作中扮演着重要角色。

3. 施密特触发器原理施密特触发器是一种基于正反馈原理的触发器。

它通过电压比较器和RS触发器实现。

施密特触发器中的比较器使用了两个参考电压，分别称为上限电压V VV和下限电压V VV。

当输入信号上升到V VV时，输出从低电平切换到高电平。

当输入信号下降到V VV时，输出从高电平切换到低电平。

这样的比较器能够消除输入信号的噪声和抖动，并实现快速切换的输出信号。

4. NE555施密特触发器电路图和工作方式下面是NE555施密特触发器的电路图：+---+---++---|1 8|---+| | | |---+---|2 7|---|---| | NE555 |---+---|3 6|---|---| | | |+---|4 5|---++---+---+NE555的引脚功能说明如下： - 引脚1（GND）：接地引脚 - 引脚2（TRIG）：施密特触发器的输入引脚，通过施密特触发器的输出状态来改变 - 引脚3（OUT）：输出引脚，输出施密特触发器的状态 - 引脚4（RESET）：复位引脚 - 引脚5（CTRL）：电压控制引脚，通过改变引脚电压可以改变施密特触发器的状态 - 引脚6（THR）：上限电压参考引脚 - 引脚7（DIS）：输出禁用引脚 - 引脚8（VCC）：电源引脚NE555施密特触发器的工作方式如下： 1. 初始状态下，引脚2（TRIG）为低电平，引脚3（OUT）由电源引脚提供高电平输出，引脚6（THR）接地。

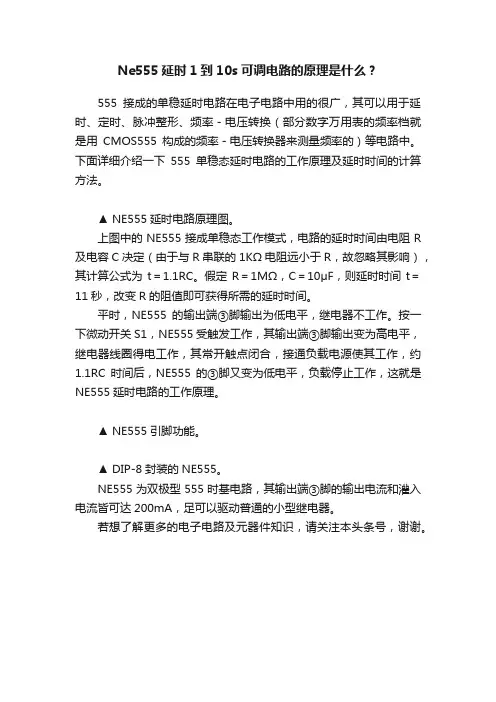

Ne555延时1到10s可调电路的原理是什么？
555接成的单稳延时电路在电子电路中用的很广，其可以用于延时、定时、脉冲整形、频率－电压转换（部分数字万用表的频率档就是用CMOS555构成的频率－电压转换器来测量频率的）等电路中。

下面详细介绍一下555单稳态延时电路的工作原理及延时时间的计算方法。

▲ NE555延时电路原理图。

上图中的NE555接成单稳态工作模式，电路的延时时间由电阻R 及电容C决定（由于与R串联的1KΩ电阻远小于R，故忽略其影响），其计算公式为t＝1.1RC。

假定R＝1MΩ，C＝10μF，则延时时间t＝11秒，改变R的阻值即可获得所需的延时时间。

平时，NE555的输出端③脚输出为低电平，继电器不工作。

按一下微动开关S1，NE555受触发工作，其输出端③脚输出变为高电平，继电器线圈得电工作，其常开触点闭合，接通负载电源使其工作，约1.1RC时间后，NE555的③脚又变为低电平，负载停止工作，这就是NE555延时电路的工作原理。

▲ NE555引脚功能。

▲ DIP-8封装的NE555。

NE555为双极型555时基电路，其输出端③脚的输出电流和灌入电流皆可达200mA，足可以驱动普通的小型继电器。

若想了解更多的电子电路及元器件知识，请关注本头条号，谢谢。

一、概述NE555是一种经典的集成电路元件，具有多种应用功能。

本文将介绍NE555集成电路的功能和结构，以便更好地理解其在电子领域中的应用。

二、NE555集成电路的功能1. 定时功能：NE555集成电路可以作为计时器或脉冲发生器使用，通过外部电路调节电子脉冲的频率和占空比。

2. 方波发生器：NE555集成电路可利用其内部的比较器和触发器实现方波信号的产生，并通过外接元器件调节方波的频率和占空比。

3. 脉冲宽度调制：NE555集成电路可以通过改变控制电压，实现对输出脉冲宽度的调制，在通信和遥控系统中有重要应用。

4. 脉冲测距：NE555集成电路结合超声波传感器，可实现简单的脉冲测距功能，广泛应用于测距仪器和避障装置中。

三、NE555集成电路的结构1. 基本结构：NE555集成电路由电压比较器、触发器、输出级、时基电路等部分组成。

2. 电压比较器：NE555集成电路内置一对比较器，用于将控制电压与内部参考电压进行比较，决定输出高低电平。

3. 触发器：NE555集成电路内置RS触发器，用于控制输出电平的变化，具有稳定的触发电平和复位电平。

4. 输出级：NE555集成电路通过输出晶体管控制输出端口的电平，可直接驱动负载电路。

5. 时基电路：NE555集成电路内置RC时基电路，通过外接电阻和电容器调节脉冲频率和占空比。

四、NE555集成电路的应用案例1. 方波信号发生器：将NE555作为方波信号发生器，通过外接电路调节输出信号频率和占空比，广泛应用于数字电路实验和信号调试。

2. 蜂鸣器驱动器：NE555集成电路与功放电路结合，可驱动蜂鸣器发出特定频率的脉冲信号，用于警报和提醒。

3. 脉冲测距仪：NE555集成电路与超声波传感器组合，构成简单的脉冲测距仪，用于测量距离并输出相应信号。

4. 脉冲宽度调制器：通过改变控制电压，NE555集成电路可以实现PWM信号的调制，用于马达控制等应用领域。

五、结论NE555集成电路作为一种通用的定时和脉冲控制元件，在电子领域具有广泛的应用。

NE555构成的直流电机PWM调速器原理分析！网络转载导语：直流电机调速大多使用PWM〔脉冲宽度调制〕方式实现。

NE555可以简便的构成直流电机PWM调速器。

直流电机调速大多使用PWM〔脉冲宽度调制〕方式实现。

PWM调速实际就是改变通断电的时间比例，即：占空比〔脉冲宽度〕可调的脉冲，从时间上积分以后实现控制电流的大小改变电机的转速。

NE555可以简便的构成直流电机PWM调速器。

下面将向您介绍它的实现原理。

NE555简介NE555是8脚时基IC，大约在1971年由SigneticsCorporation 发布，是当时唯一非常快速且贸易化的时基IC，之后的40年间被非常普遍地使用，并且被群众延伸出很多的应用电路。

NE555性能特点：仅需简单的电阻、电容便可完成特定的振荡延时功能。

延时范围很广从几微秒到几小时都可以实现。

它的工作电源范围很大，能方便的与TTL，CMOS等逻辑电路配合，即：它的输入输出电平均能与这些逻辑电路的上下电平匹配。

它的输出电流较大，可直接驱动多种自动控制的负载。

它的计时准确度高、温度稳定性好，而且价格廉价。

NE555内部逻辑功能框图下面将向您介绍NE555构成的直流电机PWM调速器实现原理。

步骤1：间接反应型无稳态震荡器NE555构成的间接反应型无稳态震荡器震荡经过：CC经过RA和RB给C充电，C电压上升到触发电平后触发翻转。

触发翻转后7脚放电端对地导通，C通过RB对地放电，C电压下降到复位电平后触发翻转。

触发翻转后7脚放电端对地阻断，C通过RA和RB再次充电，回到第1步的动作，周而复始。

电容C充放电时间和频率计算：T1〔充电时间〕=0.693*(RARB)*CT2〔放电时间〕=0.693*RB*CF〔震荡频率〕=1.443/(RA2RB)*C震荡器用处：脉冲输出、音响报警、家电控制、电子玩具、检测仪器、电源变换、定时器等。

步骤2：占空比可调的脉冲震荡器NE555构成的占空比可调的脉冲震荡器震荡经过：CC经过R1和RA'和D1给C充电，C电压上升到触发电平后触发翻转。

ne555电路工作原理
555定时器（NE555）是一种常用的集成电路，广泛应用于电
子设备中的计时、脉冲生成和频率分频等功能。

它由比较器、RS触发器和输出级组成，主要通过改变电阻和电容的值来实
现不同的定时。

工作原理如下：当RESET端接收到低电平信号时（一般为
0V），定时器处于初始状态。

然后，根据控制电路的信号情况，555定时器可以工作在单稳态触发模式（Monostable mode）或者多谐振脉冲模式（Astable mode）。

在单稳态触发模式下，当TRIGGER端接收到一个低电平脉冲时，定时器的输出端会产生一个设定时间长度的高电平脉冲。

当TRIGGER端恢复高电平时，输出端会返回到低电平状态。

而在多谐振脉冲模式下，将RESET端拉高，并通过电阻和电
容对THRESHOLD和DISCHARGE端进行连接，使其形成一
个反馈环路。

当THRESHOLD端电压高于2/3 VCC时，输出
端产生低电平，当DISCHARGE端电压低于1/3 VCC时，输
出端产生高电平。

这样就形成了一个周期性的方波信号，其中高电平时间和低电平时间可以根据电容和电阻的值进行调节。

总结起来，555定时器根据输入电平的变化，控制输出端的高
低电平。

通过改变电容和电阻的值，可以实现不同的定时功能。

NE555参数
NE555是一种经典的集成电路，是一种单个RC触发器，它可以作为定时器、频率发生器或脉冲宽度调制器等应用于各种电子电路中。

它是由Signetics公司于1971年设计的，并且成为了一种标准的定时器IC。

1.供电电压（VCC）：NE555的工作电压范围通常为4.5V至16V，这表示它可以在这个范围内正常工作。

如果超过这个范围，IC可能会损坏或不稳定。

2.工作温度范围：NE555的工作温度范围通常为0°C至70°C或-40°C至85°C，这表示它可以在这个范围内正常工作。

超出这个范围，它的性能可能会受到影响。

3. 输入电阻（Rin）：NE555的输入电阻通常为10^12Ω，这使得它可以连接到各种外部电路，如传感器、按钮和开关等。

4. 输出电流（Iout）：NE555的输出电流通常为200mA，这表示它可以驱动一些小型负载，如LED、继电器等。

如果连接的负载电流超过这个范围，将需要对输出信号进行放大或使用外部驱动器。

此外，NE555还有一些重要参数，如阈值电压（Vth）和触发电压（Vtrig）等。

这些参数决定了芯片的触发和复位阈值，以及它的响应时间和稳定性。

ne555工作原理NE555是一种集成电路，也被称为555定时器。

它是一种非常常见的集成电路，广泛应用于定时、脉冲产生、脉宽调制和其他各种定时控制应用中。

NE555工作原理的理解对于电子爱好者和工程师来说至关重要。

本文将介绍NE555的工作原理，帮助读者更好地理解这一集成电路的工作原理。

NE555集成电路包括25个外部引脚，其中有8个引脚用于连接外部元件，其余的引脚用于供电和内部连接。

NE555的工作原理基于比较器、RS触发器和输出级三个主要部分。

NE555的工作模式通常包括单稳态、双稳态和多谐振荡器。

NE555的工作原理与外部元件的连接方式有关。

在单稳态模式下，NE555的输出在输入脉冲触发时会产生一个稳态的输出脉冲。

在双稳态模式下，NE555的输出会在每次输入触发时切换状态。

在多谐振荡器模式下，NE555可以产生稳定的方波输出。

NE555的内部电路包括一个电压比较器、一个RS触发器和一个输出级。

电压比较器用于比较输入电压和参考电压，以确定NE555的输出状态。

RS触发器用于存储NE555的状态，并在触发时切换状态。

输出级用于驱动外部负载，并产生NE555的输出信号。

NE555的工作原理可以通过其内部电路的工作方式来理解。

当NE555处于单稳态模式时，输入脉冲会触发电压比较器，导致RS触发器的状态发生改变，从而产生稳态的输出脉冲。

在双稳态模式下，输入触发会导致RS触发器状态的切换，从而改变NE555的输出状态。

在多谐振荡器模式下，NE555的内部电路会产生稳定的方波输出。

NE555的工作原理还涉及到外部元件的连接方式。

通过改变外部元件的数值和连接方式，可以改变NE555的工作模式和输出特性。

例如，在单稳态模式下，改变外部电容和电阻的数值可以改变NE555的输出脉冲宽度。

在多谐振荡器模式下，改变外部电容和电阻的数值可以改变NE555的输出频率。

总之，NE555是一种非常常见的集成电路，其工作原理涉及到比较器、RS触发器和输出级三个主要部分。

NE555原理及应用NE555是一种经典的集成电路，它是由三个主要部分组成：比较器、RS触发器和稳压器。

NE555的工作原理是基于电荷泵原理，通过控制外部元件的充放电过程实现周期性的信号产生。

NE555主要应用于定时器、频率分割器和脉冲宽度调制等领域，下面将详细介绍NE555的原理和应用。

1.GND：地线2.TRIG：触发输入3.OUT：输出4.RESET：复位输入5.CONTROL：控制输入6.THR：阈值输入7.DISCHARGE：放电输出8.VCC：正电源1.初始状态：当VCC上电时，NE555的输出为低电平，状态为复位状态。

2. 触发输入：当TRIG引脚接收到低电平信号时，比较器的正输入端将大于负输入端，输出将变为高电平，同时RS触发器 Set端的输入也为高电平，RS触发器的输出为低电平，开始充电过程。

3. 阈值输入：当THR引脚接收到高电平信号时，比较器的负输入端将大于正输入端，输出将变为低电平，同时RS触发器 Reset端的输入也为高电平，RS触发器的输出为高电平，停止充电过程，开始放电过程。

4. 复位输入：当RESET引脚接收到低电平信号时，RS触发器 Reset端的输入为低电平，RS触发器的输出为高电平，停止放电过程，输出为复位状态。

根据以上的工作原理，NE555可以实现多种应用，下面列举几个典型的应用场景：1.定时器：NE555可以通过控制充放电的时间来实现定时器功能。

通过调节电阻和电容的数值，可以调节定时器的频率和周期，从而实现精确的时间控制。

2.频率分割器：NE555可以通过将输出信号与RC振荡电路相连，实现频率分割的功能。

通过调节RC电路的参数，可以将输入频率分割为不同倍数的输出频率，从而实现信号频率的变换。

3.脉冲宽度调制：NE555可以通过控制输入信号的高低电平时间比例，实现脉冲宽度调制的功能。

通过调节RC电路的参数，可以改变输出信号的脉宽，从而实现信号的调制和解调。

图2振荡器实践电路Logic Probe with Pulse图3 GIC PROBE WITH PULSE 逻辑脉冲探头NE555应用电路图 NE5555+J 11 IM VR1 100KT ⑼4*12V1? V白111CW Practice OscillatorJITUL—WA — R2 IK T1 那3055丄“ 丁.01uFGroundCSfaNetuBrlcCctn 6/8J92555图i 方波电路 半C2r 01uF65 Tonyi wan FtoonGnd.555R4 3t»Led 3Iz >28wIDuFeFig¥图4 TRONOME 电子节拍器电路 图5 0-5分定时器电路图6铃电路图 图7 SCHMITT TRIGGER 施密特触发器电路mercuryitchTilt Switch -~ GndTonij van Roon5551 □utputO.luFRecording Beep r+=*d<C1 -50 nFGnd.=Fig. 12.aiuFRd WOKF L.S. * ohmO.AIuF10-Minuto Tiru erMetronome500 ic2,2 M555555 ISOuFaiuF2ZuFK¥9 ohmG*屯吞ik 7"="Qnd.555IC2Schmitt Trigger -T ： ---------clean -w output555ici50 OKr't-------------4 43・oriiBihtaitian of33046丄FigGndM0T1DZGO图9TIMER TESTER 定时器测试电路图8倾斜开关（水银开关）传感器电路 图10TWO TONE EXPERIMENT 双音实验电路—Gnd555 Timer Tester• +1ZYSviitchV口事JkMBH 164&半C3470 pF 25¥S DUZII9VoltOptionall Puke 许 outputTimer under TestC1 X ^SluF丁is匚210矿1N4H8Two-Tone Experiment555■] 100 K |-555Tony FloonLoudZC2OOluF图11动机调速器电路Power Alarmsupplybus>9VbatteryLEDSbringMvufRwiacrnnjT-r-tC347OyF25V图12电源报警电路NPNTransistorM Gni.图13LED调光器电路工R3」5.Cl*R1R2『―O---------- *9VSW I E4TTERV匚上inpFLS-1Dark Detector1004pFion555Fig. 1占一© OVFIGURE1 DARKNESS DETECTOR - AUDIBLEALARM图14敏电阻光控报警电路图15光敏电阻光控开关电路R36 NE555」Infra-redLEDI FIGURE Z5A--------------------------------------------------------------------------------- ----- ——^GROUND INFRA RED IKAHyMITTER0.1 uF寸枷―TLT3Ml VR1r 1 44| S r Flash Rate17NE55520 Arttp Re la/DkDs all IN400'DILEFTH3H2KTF 5_—1<e1UF r?二10JIF壬T GROUND Q1 = 2n2222 FIGURF Z6ASIMPLE LAMP FLASHER CIRCUITOV 图16红外线发射电路图17简单闪光电路TOUCH9PLATESNE555 2N2222—e>^—&------ eSW1 6 VoltsFIGURE 28AR2T—|330n|—LED 7 5_1OnFCl GROUNDNE5旺壬R2 GClioLl|jF5_SIMPLE TOUCH SWITCH 图18易触摸开关电路00—0SW1T1GI KGRen即250 VW BTransformer FIGURE 2^ASn/lKn o y—:-------------------------------------------------- O V 〒FC irin NEON LAMP POWER SOURCE 图19氖灯驱动电路R1IK.R3100C20.0 luNE555ya1 R2T 150K1 C1T 0J05U 图20 50 %对称波电路图21触摸开关电路电热毯温控器般电热毯有高温、低温两档。

NE555 声光控制智能开关电路
声光控制智能开关是一种节能、方便的电子自动开关，它电路简单，组装容易、成功率高。

适用于办公楼、学校、住宅、公寓工厂、旅社等场合，真正做到人到灯亮，人走灯灭的效果。

一、电路原理分析
电路如下图，它是以时基电路IC-NE555 为核心元件，构成的暂稳态电路。

1.当环境亮度大时，光电二极管VD1 受到光线的影响，阻值减小，RP2 与VD1 分压值较低，IC 的4 脚电压很低，IC 被强制复位，此时即使驻极体传声器BM 接收到声音，IC 的3 脚输出低电平。

双向晶闸管VS 无触发信号，呈截止断开状态，灯泡H 不亮。

2.天黑时，由于光电二极管VD1 不受光照影响。

因此阻值增大，IC 的4 脚电压升高，此时当有声响时，驻极体传声器BM 将声音信号转换成电信号，VT1 放大加至IC 的2 脚，使IC 的3 脚输出端由低电平转为高电平，。
