传感器的简单应用教学设计07

传感器原理及应用教案教案标题：传感器原理及应用教学目标：1. 了解传感器的基本原理和分类。

2. 掌握传感器在实际应用中的作用和功能。

3. 能够选择合适的传感器并了解其应用领域。

教学重点：1. 传感器的基本原理和分类。

2. 传感器在实际应用中的作用和功能。

教学难点：1. 选择合适的传感器并了解其应用领域。

教学准备：1. 讲义材料：包括传感器的基本原理、分类和应用案例。

2. 实物展示：准备一些常见的传感器实物，如温度传感器、光照传感器等。

3. 多媒体设备：投影仪或电子白板。

教学过程：一、导入（5分钟）1. 引入话题：请学生思考一下日常生活中有哪些常见的传感器应用。

2. 学生回答并进行讨论。

二、讲解传感器的基本原理和分类（15分钟）1. 使用多媒体设备展示讲义材料，介绍传感器的基本原理和分类。

2. 解释传感器是如何通过感知环境中的物理量或化学量，并将其转化为电信号的。

3. 分类讲解：按照测量的物理量分类，如温度传感器、压力传感器等；按照感知原理分类，如光电传感器、声波传感器等。

三、展示传感器实物并讲解其应用案例（20分钟）1. 展示准备好的传感器实物，并介绍其基本原理和工作方式。

2. 通过案例分析，讲解传感器在不同领域的应用，如工业自动化、环境监测、医疗设备等。

四、讨论和练习（15分钟）1. 引导学生讨论传感器在实际应用中的优缺点。

2. 分组进行小组讨论，让学生选择一个应用场景，并设计合适的传感器方案。

3. 学生展示并互相评价。

五、总结与拓展（5分钟）1. 总结传感器的基本原理和分类。

2. 引导学生思考传感器在未来的发展方向。

教学延伸：1. 鼓励学生深入了解某一种特定的传感器，并进行更深入的研究和探索。

2. 推荐学生参加相关的科技竞赛或项目，提高实践能力。

教学评估：1. 教学过程中观察学生的参与度和理解程度。

2. 学生小组讨论和展示的成果评价。

3. 布置课后作业，要求学生总结本节课所学内容，并提出自己的问题和思考。

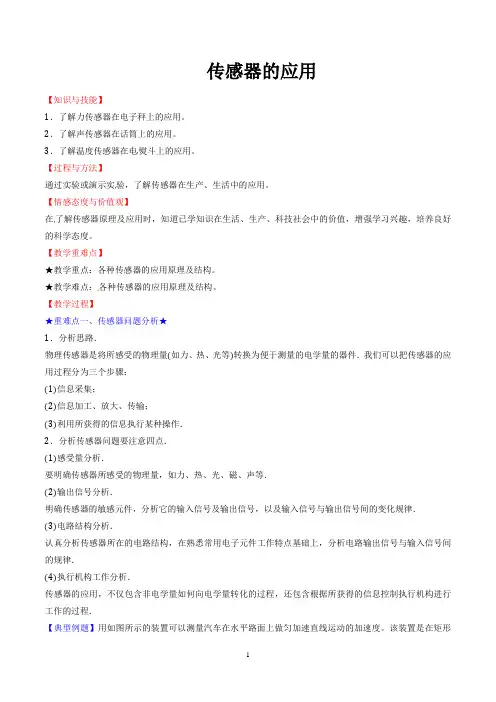

传感器的应用【知识与技能】1．了解力传感器在电子秤上的应用。

2．了解声传感器在话筒上的应用。

3．了解温度传感器在电熨斗上的应用。

【过程与方法】通过实验或演示实验，了解传感器在生产、生活中的应用。

【情感态度与价值观】在了解传感器原理及应用时，知道已学知识在生活、生产、科技社会中的价值，增强学习兴趣，培养良好的科学态度。

【教学重难点】★教学重点：各种传感器的应用原理及结构。

★教学难点：各种传感器的应用原理及结构。

【教学过程】★重难点一、传感器问题分析★1．分析思路．物理传感器是将所感受的物理量(如力、热、光等)转换为便于测量的电学量的器件．我们可以把传感器的应用过程分为三个步骤：(1)信息采集；(2)信息加工、放大、传输；(3)利用所获得的信息执行某种操作．2．分析传感器问题要注意四点．(1)感受量分析．要明确传感器所感受的物理量，如力、热、光、磁、声等．(2)输出信号分析．明确传感器的敏感元件，分析它的输入信号及输出信号，以及输入信号与输出信号间的变化规律．(3)电路结构分析．认真分析传感器所在的电路结构，在熟悉常用电子元件工作特点基础上，分析电路输出信号与输入信号间的规律．(4)执行机构工作分析．传感器的应用，不仅包含非电学量如何向电学量转化的过程，还包含根据所获得的信息控制执行机构进行工作的过程．【典型例题】用如图所示的装置可以测量汽车在水平路面上做匀加速直线运动的加速度。

该装置是在矩形箱子的前、后壁上各安装一个由力敏电阻组成的压力传感器。

用两根相同的轻弹簧夹着一个质量为 2.0 kg 的滑块，滑块可无摩擦滑动，两弹簧的另一端分别压在传感器a 、b 上，其压力大小可直接从传感器的液晶显示屏上读出。

现将装置沿运动方向固定在汽车上，传感器b 在前，传感器a 在后。

汽车静止时，传感器a 、b 的示数均为10 N(取g ＝10 m/s 2)。

(1)若传感器a 的示数为14 N ，b 的示数为6.0 N ，求此时汽车的加速度大小和方向。

传感器技术与应用教案传感器技术是现代科学技术中的重要组成部分，广泛应用于各个领域。

本教案旨在介绍传感器技术的基本概念和原理，以及其在实际应用中的具体应用案例。

第一部分：传感器技术概述1. 什么是传感器？传感器是一种能够感知和测量外部物理量的装置。

它能够将物理量转换为电信号，并将其传输给后续的电子设备进行处理和分析。

2. 传感器的分类- 按测量物理量分类：光学传感器、温度传感器、压力传感器等。

- 按工作原理分类：电阻、电容、电感、半导体等。

- 按应用领域分类：环境监测、工业自动化、医疗健康等。

3. 传感器的工作原理传感器通过利用物理量与电信号之间的相互转换来实现测量。

常见的工作原理包括压阻效应、热敏效应、电感耦合效应等。

第二部分：传感器技术应用案例1. 温度传感器的应用温度传感器广泛应用于工业控制、气象监测、家电等领域。

例如，它可以用于测量室内温度、食品加热温度，或者监测工业设备的温度变化。

2. 光学传感器的应用光学传感器可用于测量光照强度、反射率、颜色等物理量。

在自动化控制中，它可以用于检测产品质量、物体定位、防护设备等。

3. 压力传感器的应用压力传感器被广泛应用于流体控制、汽车工业、医疗器械等领域。

它可以用于测量气体或液体压力，监测水位变化，或者监测车辆轮胎的气压。

第三部分：传感器技术教学实践1. 实验项目：温度传感器实验学生可以利用温度传感器和微控制器进行温度测量实验。

他们可以搭建一个基于Arduino的温度监测系统，并通过编程实现温度数据的实时显示和记录。

2. 实践课题：传感器在环境监测中的应用学生可以选择一个特定的环境监测问题，如空气质量监测或土壤湿度监测，并设计一个传感器网络系统来收集和分析环境数据。

他们可以通过这个实践课题来深入了解传感器技术在实际问题解决中的应用。

通过本教案的学习，学生可以深入了解传感器技术的基本原理和分类，了解传感器在不同领域的应用案例，并通过实践掌握传感器技术的应用方法。

传感器教学设计教案教案设计一、教学内容本节课的教学内容选自高中物理教材《传感器》一章，具体包括传感器的定义、分类、工作原理及其在日常生活和工业中的应用。

二、教学目标1. 使学生了解传感器的概念，理解传感器的工作原理及其在现实生活中的应用。

2. 培养学生运用物理知识解决实际问题的能力。

3. 提高学生对物理学科的兴趣，培养学生的创新意识和实践能力。

三、教学难点与重点1. 传感器的分类及其工作原理。

2. 传感器在日常生活和工业中的应用。

四、教具与学具准备1. 教具：电脑、投影仪、传感器模型。

2. 学具：教材、笔记本、彩色笔。

五、教学过程1. 导入：通过一个简单的实例，如自动门的开关，引导学生思考传感器在其中的作用，激发学生的兴趣。

2. 新课：介绍传感器的定义、分类及其工作原理。

a. 传感器的作用：将非电学量转换为电学量。

b. 传感器的分类：温度传感器、压力传感器、光传感器等。

c. 传感器的工作原理：如热敏电阻的工作原理、光电效应等。

3. 应用：介绍传感器在日常生活和工业中的应用。

a. 智能家居：温度传感器在空调、暖气系统中的应用。

b. 工业生产：压力传感器在汽车刹车系统中的应用。

4. 例题讲解：分析一个实际问题，如自动车库的停车检测系统，引导学生运用所学知识解决问题。

5. 随堂练习：设计几个与传感器相关的问题，让学生现场解答，巩固所学知识。

六、板书设计1. 传感器定义、分类、工作原理。

2. 传感器在日常生活和工业中的应用。

七、作业设计1. 请列举几种常见的传感器及其应用。

2. 请结合生活实例，说明传感器是如何将非电学量转换为电学量的。

八、课后反思及拓展延伸1. 课后反思：本节课的教学效果，学生对传感器知识的掌握程度，以及教学过程中存在的问题。

2. 拓展延伸：研究传感器在其他领域的应用，如医疗、环保等，探索传感器技术的发展趋势。

重点和难点解析一、传感器的定义和工作原理1. 传感器的定义：传感器是一种能够感受非电学量并将其转换为电学量的装置。
