《数字逻辑电路》笔记（1-10章）第一章：引言1.1 数字系统的基本概念数字信号与模拟信号的区别在电子系统中，信号主要分为数字信号和模拟信号两大类。
数字信号是离散的，只取有限个数值，通常表示为二进制形式（ 0和1）；而模拟信号则是连续的，可以取任意值，如电压、电流等连续变化的物理量。
数字信号因其抗干扰能力强、易于存储和处理等特点，在现代电子系统中占据主导地位。
数字系统的优势数字系统相较于模拟系统具有显著优势：•准确性：数字信号不易受噪声干扰，能够保持较高的准确性。
•可靠性：数字电路中的元件具有明确的开关状态，减少了因元件老化或环境变化引起的故障。
•灵活性：数字系统易于通过编程或重新配置来改变功能，适应性强。
•集成度高：随着半导体技术的发展，数字电路可以高度集成，减小体积和功耗。
1.2 数制与编码二进制、八进制、十六进制及其转换在计算机科学中，常用的数制有二进制 Base（2）、八进制 Base（8）、十六进制 Base（16）。
二进制是计算机内部信息处理的基础，每位只能表示0或1；八进制和十六进制则用于简化二进制数的表示和计算。
•二进制到十进制的转换：通过将二进制数中的每一位乘以对应的权值 2的幂次方），然后求和得到十进制数。
•十进制到二进制的转换：通过不断除以2，取余数，从下往上排列余数得到二进制数。
•二进制与八进制、十六进制的转换：每三位二进制数对应一位八进制数，每四位二进制数对应一位十六进制数。
BCD码、格雷码等常用编码•BCD码 Binary-Coded（Decimal）：一种将十进制数的每一位用四位二进制数表示的编码方式，便于数字显示和计算。
•格雷码（ Gray（Code）：一种相邻两个数之间只有一位不同的二进制编码方式，常用于减少数字变化时的误差。
1.3 数字逻辑电路的应用领域计算机硬件数字逻辑电路是计算机硬件的基础，包括CPU、内存、I/O接口等部件。
通过逻辑门电路的组合，实现数据的存储、处理和传输。

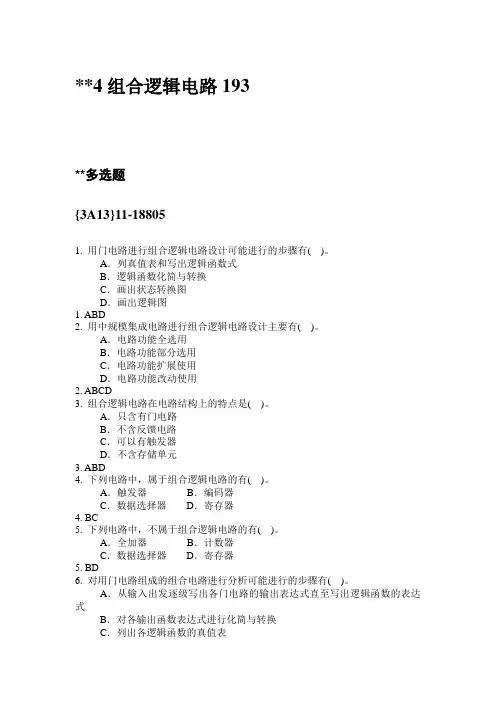

**4组合逻辑电路193**多选题{3A13}11-188051. 用门电路进行组合逻辑电路设计可能进行的步骤有( )。
A．列真值表和写出逻辑函数式B．逻辑函数化简与转换C．画出状态转换图D．画出逻辑图1. ABD2. 用中规模集成电路进行组合逻辑电路设计主要有( )。
A．电路功能全选用B．电路功能部分选用C．电路功能扩展使用D．电路功能改动使用2. ABCD3. 组合逻辑电路在电路结构上的特点是( )。
A．只含有门电路B．不含反馈电路C．可以有触发器D．不含存储单元3. ABD4. 下列电路中，属于组合逻辑电路的有( )。
A．触发器B．编码器C．数据选择器D．寄存器4. BC5. 下列电路中，不属于组合逻辑电路的有( )。
A．全加器B．计数器C．数据选择器D．寄存器5. BD6. 对用门电路组成的组合电路进行分析可能进行的步骤有( )。
A．从输入出发逐级写出各门电路的输出表达式直至写出逻辑函数的表达式B．对各输出函数表达式进行化简与转换C．列出各逻辑函数的真值表D．从真值表分析出相应的逻辑功能6. ABCD7. 要设计一个两位二进制数值比较器可能的方案有( )。
A．用门电路来实现B．改用模拟电路C．用四位二进制数值比较器改接D．用其它中规模集成电路如译码器改接7. ACD8. 对一个3线-8线译码器正确的叙述是( )。
A．它有3个主要输入端B．它有8个主要输入端C．它是二进制译码器D．同一时间只有一个输出端是有效的8. ACD9. 对一个全加器正确的叙述是( )。
A．三个输入端任意交换不影响电路的功能B．不作任何改动就可当作全减器使用C．对低位进位端接0就变成了半加器D．两个输出端可以交换9. AC10. 组合逻辑电路的特点有( )。
A．具有“记忆”功能B．任何时刻的输出，仅与当时的输入状态组合有关，与电路过去的状态无关C．任何时刻的输出，与当时的输入状态组合及电路过去的状态有关D．不具有“记忆”功能10. BD11. 消除竞争-冒险现象的方法有: ( )等方法。
数字电路与逻辑设计第三版侯建军答案第四章1.什么是组合逻辑电路? 组合逻辑电路的结构有什么特点?答：如果一个逻辑电路在任何时刻产生的稳定输出仅取决于该时刻各输入取值的组合，而与过去的输入取值无关，则称该电路为组合逻辑电路。
从电路结构看，组合逻辑电路具有如下两个特点：①电路由逻辑门电路组成，不包含任何记忆原件。
②电路中信号是单向传输的，不存在任何反馈回路。
2.组合逻辑电路中的竞争现象是什么原因引起的? 竞争可以分为哪几种类型?答：组合逻辑电路中的竞争现象可以广义的定义为多个信号到达某一点有时差所引起的现象。
把不产生错误输出的竞争称为非临界竞争，而导致错误输出的竞争称为临界竞争。
3.组合逻辑电路中的险象一般以什么形式出现? 有哪些常用的处理方法?答：组合电路中的险象是一种瞬态现象, 它表现为在输出端产生不应有的尖脉冲, 暂时地破坏正常逻辑关系。
处理方法有：①增加冗余项消除险象②增加惯性延时环节滤除险象③引入选通脉冲避开险象4.二进制并行加法器按其进位方式的不同可分为哪两种类型?答：按其进位方式的不同, 可分为串行进位二进制并行加法器和超前进位二进制并行加法器两种类型。
5.二进制并行加法器采用超前进位的目的是什么?答：简化电路结构，提高加法器的运算速度。
6.二进制译码器的基本功能是什么? 74138 的输出与输入构成何种关系?答：二进制译码器的基本功能是将 n个输入变量变换成2n个输出函数,且输出函数与输入变量构成的最小项具有对应关系。
74138是一种3输入8输出译码器,其输出为输入变量构成的最小项之非。
7.多路选择器的基本功能是什么?答：多路选择器（Multiplexer）又称为数据选择器或多路开关, 常用 MUX 表示。
它是一种多路输入、单路输出的组合逻辑电路, 其逻辑功能是从多路输人数据中选中一路送至数据输出端, 输出对输入的选择受选择控制变量控制。
8.判断图4.44所示逻辑电路, 请问当输人变量取何值时 3 个电路输出取值相同?答：由输出函数表达式可知，当输入变量取值相同时，3个电路输出取值相同。
门电路设计组合逻辑电路的方法门电路是数字电路中最基础的电路之一，它由若干个逻辑门组成，用于实现各种逻辑功能。
组合逻辑电路是由多个门电路按照一定的规则连接而成的电路，它的输出仅取决于当前输入的状态，与之前的输入状态无关。
在本文中，将介绍一种常用的方法来设计组合逻辑电路。
在设计组合逻辑电路之前，首先需要明确电路的功能需求，即确定电路的输入和输出信号的关系。
然后，根据这个关系，可以使用逻辑门来实现所需的功能。
常用的逻辑门有与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）等。
其中，与门将两个输入信号都为1时输出为1，否则输出为0；或门则是两个输入信号中有一个为1时输出为1，否则输出为0；非门是对输入信号取反；异或门是两个输入信号相同时输出为0，不同时输出为1。
在设计组合逻辑电路时，可以将问题分解为几个较小的子问题，然后分别设计解决。
例如，要设计一个加法器电路，可以将它分解为一个半加器和多个全加器的组合。
半加器用于计算两个输入位的和与进位，而全加器则可以将多个半加器连接起来，实现多位数的加法运算。
在具体设计电路时，可以使用逻辑图来表示电路的结构和信号的传输。
逻辑图使用逻辑门和线连接来表示电路中的元件和信号传输路径。
在逻辑图中，每个逻辑门都有一个标识符，用于表示该门的类型，例如AND、OR等。
线则表示信号的传输路径，可以用直线或弯曲的线段表示。
在设计组合逻辑电路时，还需要考虑电路的延迟和时序问题。
电路的延迟是指输入信号改变后，输出信号发生变化所需要的时间。
时序问题则是指在电路中的不同部分之间有一定的时间差，可能导致错误的结果。
为了解决这些问题，可以使用触发器和时钟信号来同步电路的运行。
总结起来，设计组合逻辑电路的方法包括确定功能需求、选择适当的逻辑门、使用逻辑图表示电路、解决延迟和时序问题等。
通过合理的设计和组合，可以实现各种复杂的逻辑功能。
这种方法不仅适用于门电路，也可以应用于其他类型的数字电路设计。
