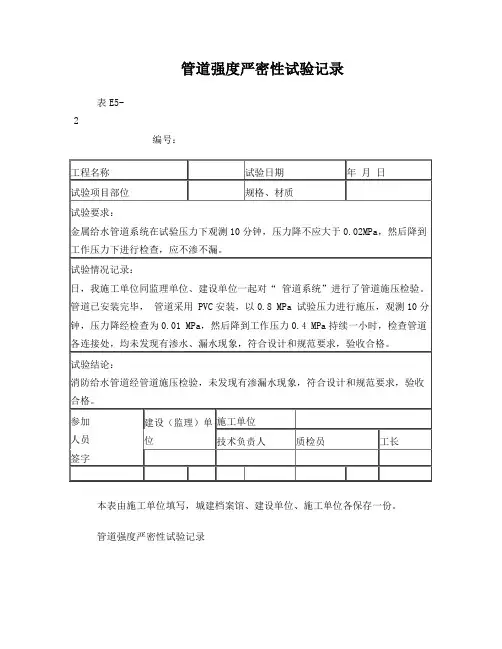

12-3喷淋管道、设备强度及严密性试验记录

管道和设备的强度、严密性试验(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--管道和设备的强度、严密性试验Ⅰ基本要求和内容（1）强度试验应包括单项试验和系统试压两方面内容。

（2）单项试验是指设备及附件等应按规范规定进行单体试压，经试压不符合规范要求时应有解决办法和处理结论。

1）阀门安装前，应作强度和严密性试验。

试验应以每批（同牌号、同规格、同型号）数量中抽查10％，且不少于一个。

对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验，强度试验压力应为阀门公称压力的倍。

阀门试验情况应按质控（水）表要求填写。

2）在安装太阳能集热器玻璃前，应对集热排管和上、下集管作水压试验，试验压力为工作压力的倍，试验压力下10min内压力不降，不渗不漏为合格。

3）散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。

试验压力如设计无要求时应为工作压力的倍，但不小于，试验时间为2～3min，压力不降且不渗不漏。

4）辐射板在安装前应作水压试验，如设计无要求时试验压力应为工作压力的倍，但不小于，试验压力下2～3min压力不降且不渗不漏。

5）低温热水地板辐射采暖系统盘管隐蔽前必须进行水压试验，试验压力为工作压力的倍，但不小于，稳压1h内压力降不大于且不渗不漏。

6）敞口箱、罐安装前，应做满水试验，静置24h观察，不渗不漏为合格。

7）密闭箱、罐，如设计无要求，应以工作压力的倍作水压试验，但不得小于，在试验压力下10min压力不降，不渗不漏。

8）锅炉本体水压试验的试验压力应以工作压力的范围来确定。

试验时先将压力升至工作压力，停压检查，然后再升至试验压力，10min内压力降不超过,观察检查，不得有残余变形，受压元件金属壁和焊缝上不得有水珠和水雾。

9）热交换器应以最大工作压力的倍作水压试验。

蒸汽部分应不低于蒸汽供气压力加，热水部分应不低于，在试验压力下10min内压力不下降，不渗不漏为合格。

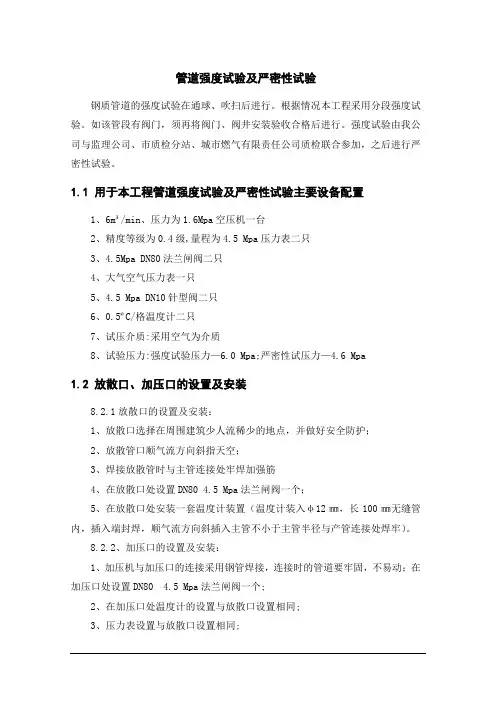

管道强度试验及严密性试验钢质管道的强度试验在通球、吹扫后进行。

根据情况本工程采用分段强度试验。

如该管段有阀门，须再将阀门、阀井安装验收合格后进行。

强度试验由我公司与监理公司、市质检分站、城市燃气有限责任公司质检联合参加，之后进行严密性试验。

1.1 用于本工程管道强度试验及严密性试验主要设备配置1、6m³/min、压力为1.6Mpa空压机一台2、精度等级为0.4级,量程为4.5 Mpa压力表二只3、4.5Mpa DN80法兰闸阀二只4、大气空气压力表一只5、4.5 Mpa DN10针型阀二只6、0.5ºC/格温度计二只7、试压介质:采用空气为介质8、试验压力:强度试验压力—6.0 Mpa;严密性试压力—4.6 Mpa1.2 放散口、加压口的设置及安装8.2.1放散口的设置及安装：1、放散口选择在周围建筑少人流稀少的地点，并做好安全防护；2、放散管口顺气流方向斜指天空；3、焊接放散管时与主管连接处牢焊加强筋4、在放散口处设置DN80 4.5 Mpa法兰闸阀一个；5、在放散口处安装一套温度计装置（温度计装入φ12㎜，长100㎜无缝管内，插入端封焊，顺气流方向斜插入主管不小于主管半径与产管连接处焊牢）。

8.2.2、加压口的设置及安装：1、加压机与加压口的连接采用钢管焊接，连接时的管道要牢固，不易动；在加压口处设置DN80 4.5 Mpa法兰闸阀一个;2、在加压口处温度计的设置与放散口设置相同;3、压力表设置与放散口设置相同;1.3 强度试验过程及要求8.3.1、启动空压机,压力缓慢上升,当加压至1.5MPa时,停止升压,稳压半小时,并进行巡线,对管道进行观察,若未发现问题时,便可继续升压至试验压力。

见（图3-5）试压曲线图。

8.3.2、当试验力升至3.0 Mpa(误差0.00—0.05 Mpa),待管内温度与外界环境温度相同后,开始读数.8.3.3、在试验压力下稳压1个小时,无压降为合格。
