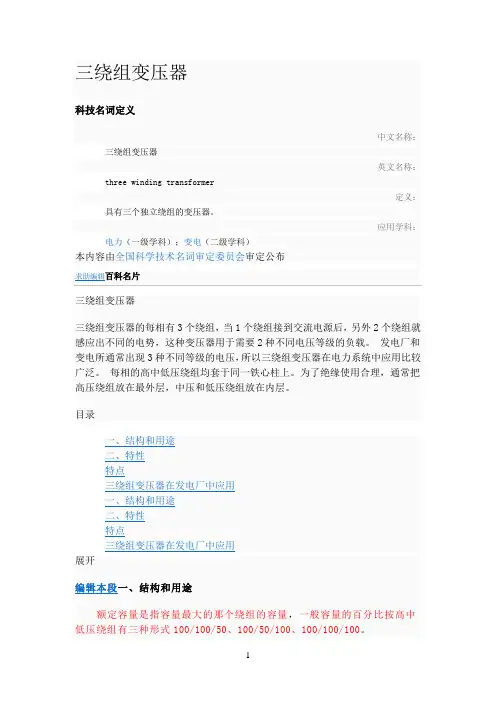

三绕组变压器科技名词定义中文名称：三绕组变压器英文名称：three winding transformer定义：具有三个独立绕组的变压器。
应用学科：电力（一级学科）；变电（二级学科）本内容由全国科学技术名词审定委员会审定公布三绕组变压器三绕组变压器的每相有3个绕组，当1个绕组接到交流电源后，另外2个绕组就感应出不同的电势，这种变压器用于需要2种不同电压等级的负载。
发电厂和变电所通常出现3种不同等级的电压，所以三绕组变压器在电力系统中应用比较广泛。
每相的高中低压绕组均套于同一铁心柱上。
为了绝缘使用合理，通常把高压绕组放在最外层，中压和低压绕组放在内层。
目录编辑本段编辑本段二、特性3个变比：k12=N1/N2≈U1/U2k13=N1/N3≈U1/U3k23=N2/N3≈U2/U3--------------------------------------------------------------------------------负载运行时若不计空载电流I0,则，变压器的磁势平衡方程为I1N1+I2N2+I3N3=0I1+I2/k12+I3/k13=0I1+I2'+I3'=0简化等效电路中的Z1=R1+jX1为1次侧的阻抗，Z2'=R2'+jX2'为2次侧折算到1次侧的阻抗；Z3'=R3'+jX3'为3次侧折算到1次侧的阻抗，6个参数可以根据短路试验求得。
Zk12=Rk12+jXk12=(R1+R2')+j(X1+X2')Zk13=Rk13+jXk13=(R1+R3')+j(X1+X3')Zk23'=Rk23'+jXk23'=(R2'+R3')+j(X2'+X3')--------------------------------------------------------------------------------R1=1/2(Rk12+Rk13-Rk23')X1=1/2(Xk12+Xk13-Xk23')R2'=1/2(Rk12+Rk23'-Rk13)X2'=1/2(Xk12+Xk23'-Xk13)R3'=1/2(Rk13+Rk23'-Rk12)X3'=1/2(Xk13+Xk23'-Xk12)知道参数后就可以根据等效电路计算特性了。
内容回顾运行性能指标——电压调整率和效率第3章三相变压器三相变压器在对称稳态运行时,只取其中一相进行分析即可，前面的分析方法和结论都适用。
三相变压器特有的问题•与铁心结构相关的磁路系统•绕组联结方式和相应的联结组3.1 三相变压器的磁路系统三相变压器按其磁路系统主要分为两种： 三相变压器组三相心式变压器、三铁心柱变压器3.2 三相变压器的电路系统——绕组联结方式和联结组研究联结组，也就是研究高、低压侧对应线电动势之间的相位差。
单相变压器绕组的标志方式与高、低压绕组的同名端紧密联系根据绕组的绕向判断出同名端，用“·”表示。
同名端：单相变压器的原、副绕组链着同一个主磁通Φm ，当主磁通交变时，在两个绕组所对应的电动势之间会有对应的极性关系，即任一瞬间，一个绕组的某一端的电位为正时，另一绕组必有一个端点的电位也为正，这两个对应的端点称为同极性端或同名端。
一般在对应的两端点旁加一黑点来表示。
同名端的确定方法：当电流都从同名端流入时，它们产生的磁通应该是方向一致的。
楞次定律！单相变压器绕组的标志方式根据绕组的绕向判断出同名端，用“·”表示。
给两个绕组的出线端子加以标志•每个绕组都有两个出线端子，一个是首端，另一个是末端；•用大写字母A、X分别表示高压绕组的首、末端，用小写字母a、x分别表示低压绕组的首、末端。
单相变压器绕组的标志方式将各绕组电动势的规定正方向都规定为从首端指向末端。
高、低压绕组电动势的相位关系取决于如何规定首、末端，即高、低压绕组首、末端与同名端的关系。
时钟序数表示法标志高、低压绕组电动势之间的相位关系•以高压绕组电动势相量作为时钟的长针，且永远指向钟面上“12”的位置；•以低压绕组电动势相量作为短针，短针在钟面上所指的数字就是时钟序数。
小结高、低压绕组电动势的相位关系•若将高、低压绕组的同名端标记为首端A、a，则高、低压绕组相电动势是同相的，联结组标号为I I0；•若将高、低压绕组的非同名端标记为首端A、a，则高、低压绕组相电动势是反相的，联结组标号为I I6。
