自耦变压器原理
自耦变压器(selftransformers)是具有“自耦”特性的变压器,是一种新型变压器,它可以自动实现低压侧和高压侧的调节,有效地改善电压无功损耗。
它能够实现高效率、低噪声和稳定性高的输出,广泛应用于电力、航空、军事等领域。
自耦变压器的工作原理是:变压器核心在不同分段的变压器上采用“自耦”技术,使其可以有效的进行变压。
自耦变压器的输出电压可以自动调节,主要是由于变压器核心的非线性自耦结构,使得当输入电压变化时,变压器的输出电压也会自动跟随变化。
自耦变压器的优点在于:1、输出电压可自动跟踪输入电压变化,不会因输入电压变化而产生不必要的损耗,能够有效降低电源损耗;
2、结构比较紧凑,可以提供高功率的输出;
3、提高了系统的可靠性,因为自耦变压器对输入电压的变化具有良好的抗扰性;
4、低噪声等特性,通常不需要外接电源。
自耦变压器也有一些缺点,例如:1、由于变压器核心的构造,它的静态和动态性能都不太理想;2、噪声也会有所降低,但是噪声还是比较高;3、安装时也需要一定的技术和工艺;4、它的成本还比较高。
在电压调节时,自耦变压器可以提供良好的抗扰能力,为用户提供高效、低噪声、稳定的输出电压。
此外,它还可以实现结构的紧凑,使其成为新一代变压器的主要发展方向。
综上所述,自耦变压器是一种新型变压器,可以自动实现低压侧
和高压侧的调节。
它具有输出电压可自动跟踪输入电压变化、结构紧凑、噪声低和高可靠性等特点,既可以有效降低电源损耗,又可以提高系统的可靠性,成为新一代变压器的主要发展方向。
因此,自耦变压器在电力、航空、军事等领域受到了广泛的应用,它将成为新一代变压器的主要发展方向。
自耦变压器工作原理自耦变压器是一种常用的电力变压器,它具有简单的结构和高效的能量转换特性。
它由一个共享磁路的单个线圈组成,该线圈既作为主要线圈(也称为输入线圈),又作为次要线圈(也称为输出线圈)。
自耦变压器通过改变输入和输出线圈的绕组比来实现变压功能。
自耦变压器的工作原理可以通过以下步骤来解释:1. 输入电压通过输入线圈施加到自耦变压器上。
输入线圈中的电流产生一个磁场,这个磁场也会穿透到输出线圈中。
2. 根据自耦变压器的绕组比,输入线圈中的电压将通过磁场的耦合作用传递到输出线圈中。
绕组比是指输入线圈和输出线圈的绕组匝数之比。
3. 输出线圈中的电压根据绕组比进行变压。
如果绕组比为1:2,那末输出线圈中的电压将是输入线圈中电压的两倍。
4. 输出线圈中的电流将根据负载的要求进行调整。
自耦变压器能够提供不同的输出电流,这是通过改变输出线圈的连接点来实现的。
连接点的选择决定了输出线圈中的有效匝数,从而影响输出电流。
自耦变压器的工作原理可以用以下公式来表示:Vp/Vs = Np/Ns其中,Vp是输入线圈的电压,Vs是输出线圈的电压,Np是输入线圈的匝数,Ns是输出线圈的匝数。
自耦变压器的工作原理有以下几个特点:1. 自耦变压器具有高效的能量转换特性。
由于惟独一个线圈,自耦变压器的能量转换效率较高,损耗较小。
2. 自耦变压器具有简单的结构。
相对于传统的双绕组变压器,自耦变压器惟独一个线圈,结构更加简单,易于创造和维护。
3. 自耦变压器具有较小的体积和分量。
由于惟独一个线圈,自耦变压器的体积和分量相对较小,适合于空间有限的应用场景。
4. 自耦变压器具有较低的成本。
由于结构简单,创造和维护成本相对较低,自耦变压器在一些经济性要求较高的应用中得到广泛应用。
总之,自耦变压器是一种具有高效能量转换、简单结构、较小体积和分量以及较低成本的电力变压器。
它通过共享磁路的单个线圈实现输入和输出电压的变换,适合于各种电力转换和调节的应用场景。
自耦变压器工作原理引言概述自耦变压器是一种常见的电力设备,广泛应用于电力系统中。
它通过自感作用实现电压的变换,具有结构简单、体积小、效率高等优点。
本文将详细介绍自耦变压器的工作原理。
一、自耦变压器的基本结构1.1 主绕组:主绕组是自耦变压器中的主要绕组,它与电源相连,承担电流传递的主要任务。
1.2 辅助绕组:辅助绕组是自耦变压器中的辅助绕组,它与主绕组相连,用于实现电压的变换。
1.3 磁芯:磁芯是自耦变压器中的重要组成部份,它由铁芯和绝缘材料构成,能够有效地传导磁场。
二、自耦变压器的工作原理2.1 自感作用:当自耦变压器通电时,主绕组中的电流会产生磁场,这个磁场会通过磁芯传导到辅助绕组中。
由于辅助绕组与主绕组相连,所以辅助绕组中也会产生磁场。
2.2 电磁感应:根据法拉第电磁感应定律,当辅助绕组中的磁场发生变化时,会在辅助绕组中产生感应电动势。
这个感应电动势会导致辅助绕组中的电流发生变化。
2.3 电压变换:由于主绕组和辅助绕组是通过磁场相连的,所以辅助绕组中的电流变化会通过磁场传导到主绕组中。
这样,主绕组中的电流也会发生变化,从而导致主绕组中的电压发生变化,实现电压的变换。
三、自耦变压器的特点3.1 结构简单:自耦变压器的结构相对简单,惟独一个绕组,减少了电路中的连接点,提高了电路的可靠性。
3.2 体积小:由于自耦变压器惟独一个绕组,所以其体积相对较小,适合于空间有限的场合。
3.3 效率高:自耦变压器的绕组之间没有绝缘层,减少了电流的损耗,提高了能量的传输效率。
四、自耦变压器的应用领域4.1 电力系统:自耦变压器广泛应用于电力系统中,用于电压的变换和功率的传输。
4.2 电子设备:自耦变压器也被应用于各种电子设备中,用于电压的变换和电路的隔离。
4.3 通信系统:自耦变压器在通信系统中用于电压的升降和信号的隔离,保证通信的稳定性。
五、自耦变压器的发展趋势5.1 高效节能:随着能源紧张和环境保护意识的提高,自耦变压器的高效节能特性将得到更多的重视和应用。
自耦变压器工作原理一、引言自耦变压器是一种常见的电力变压器,广泛应用于电力系统、电子设备和通信设备中。
本文将详细介绍自耦变压器的工作原理、结构和特点。
二、工作原理自耦变压器是一种只有一个线圈的变压器,其工作原理基于自感和互感的原理。
自感是指线圈中电流变化时所产生的感应电动势,而互感是指两个相邻线圈之间的电磁耦合作用。
自耦变压器的线圈中存在着两个电压:主线圈和副线圈。
主线圈是整个线圈的一部分,而副线圈则是主线圈的一部分。
当主线圈中通过电流时,由于自感作用,会在主线圈中产生感应电动势。
同时,由于互感作用,感应电动势也会传递到副线圈中。
根据自耦变压器的工作原理,可以得出以下几个特点:1. 主线圈和副线圈之间存在电磁耦合作用,因此主线圈和副线圈之间的电压比例是固定的,可以根据需要进行调整。
2. 自耦变压器的线圈是共享的,因此主线圈和副线圈之间存在电流的直接联系。
3. 自耦变压器可以实现电压的升降变换,同时还可以提供电流的隔离。
三、结构自耦变压器的结构相对简单,主要由铁芯和线圈组成。
1. 铁芯:铁芯是自耦变压器的主要部分,其作用是增加磁通密度,提高变压器的效率。
铁芯通常由硅钢片叠压而成,以减小磁滞和铁损耗。
2. 线圈:线圈是自耦变压器的另一个重要组成部分,主要由导线绕制而成。
线圈通常由绝缘材料包裹,以防止电流泄漏和绝缘击穿。
四、应用自耦变压器由于其特殊的工作原理和结构,被广泛应用于各个领域。
1. 电力系统:自耦变压器可以用于电力系统中的电压升降变换,以满足不同设备的电压要求。
同时,自耦变压器还可以提供电流的隔离,保护设备免受电流冲击。
2. 电子设备:自耦变压器可以用于电子设备中的电源变换,以提供稳定的电压和电流。
同时,自耦变压器还可以实现电流的隔离,防止电路之间的相互干扰。
3. 通信设备:自耦变压器可以用于通信设备中的信号隔离和电压变换。
通过使用自耦变压器,可以有效地隔离不同信号之间的干扰,并提供适当的电压和电流。
自耦变压器工作原理自耦变压器是一种特殊类型的变压器,其工作原理基于电磁感应和自感现象。
它由一个共享部分匝数的绕组构成,通常由一对绕组组成,其中一个绕组是主绕组,另一个是副绕组。
工作原理如下:1. 电磁感应:当主绕组中的电流变化时,会产生一个变化的磁场。
这个磁场穿过主绕组和副绕组,根据法拉第电磁感应定律,副绕组中会产生感应电动势。
2. 自感现象:自耦变压器的主绕组和副绕组共享部分匝数,因此它们之间存在自感现象。
当主绕组中的电流变化时,会在自身产生感应电动势。
基于以上两个原理,自耦变压器的工作可以分为两种模式:升压模式和降压模式。
升压模式:当主绕组中的电流变化时,副绕组中产生的感应电动势与主绕组中的电动势相加,从而使输出电压高于输入电压。
这种模式适用于需要升压的应用,如电力输送中的变电站。
降压模式:当主绕组中的电流变化时,副绕组中产生的感应电动势与主绕组中的电动势相减,从而使输出电压低于输入电压。
这种模式适用于需要降压的应用,如电子设备中的电源适配器。
自耦变压器的工作原理还可以通过以下公式来描述:Vp = Np * dΦ/dtVs = Ns * dΦ/dt其中,Vp和Vs分别代表主绕组和副绕组的电压,Np和Ns分别代表主绕组和副绕组的匝数,dΦ/dt代表磁通变化率。
需要注意的是,自耦变压器的绝缘要求较高,因为主绕组和副绕组共享部分匝数,使得它们之间的绝缘距离相对较小。
因此,在设计和使用自耦变压器时,必须确保绝缘完好,以防止电流或电压的突变导致绝缘击穿。
总结:自耦变压器是一种特殊类型的变压器,其工作原理基于电磁感应和自感现象。
它通过共享部分匝数的绕组实现升压或降压的功能。
在实际应用中,自耦变压器被广泛用于电力系统、电子设备和通信设备等领域。
在设计和使用自耦变压器时,需要注意绝缘的要求,以确保安全可靠的运行。

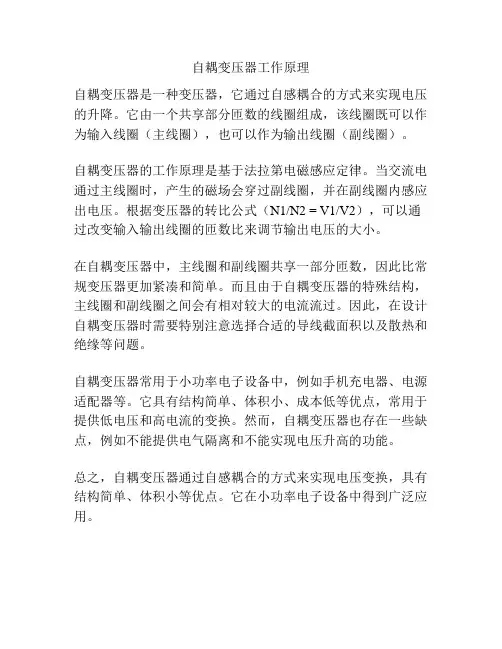

自耦变压器工作原理
自耦变压器是一种变压器,它通过自感耦合的方式来实现电压的升降。
它由一个共享部分匝数的线圈组成,该线圈既可以作为输入线圈(主线圈),也可以作为输出线圈(副线圈)。
自耦变压器的工作原理是基于法拉第电磁感应定律。
当交流电通过主线圈时,产生的磁场会穿过副线圈,并在副线圈内感应出电压。
根据变压器的转比公式(N1/N2 = V1/V2),可以通过改变输入输出线圈的匝数比来调节输出电压的大小。
在自耦变压器中,主线圈和副线圈共享一部分匝数,因此比常规变压器更加紧凑和简单。
而且由于自耦变压器的特殊结构,主线圈和副线圈之间会有相对较大的电流流过。
因此,在设计自耦变压器时需要特别注意选择合适的导线截面积以及散热和绝缘等问题。
自耦变压器常用于小功率电子设备中,例如手机充电器、电源适配器等。
它具有结构简单、体积小、成本低等优点,常用于提供低电压和高电流的变换。
然而,自耦变压器也存在一些缺点,例如不能提供电气隔离和不能实现电压升高的功能。
总之,自耦变压器通过自感耦合的方式来实现电压变换,具有结构简单、体积小等优点。
它在小功率电子设备中得到广泛应用。
自耦变压器工作原理自耦变压器是一种特殊类型的变压器,其工作原理与普通变压器有所不同。
本文将介绍自耦变压器的工作原理,匡助读者更好地理解这种设备。
一、自耦变压器的结构1.1 自耦变压器由一个共享的线圈构成,其中包括输入线圈和输出线圈。
1.2 输入线圈和输出线圈通过共享一部份线圈来实现电磁耦合。
1.3 自耦变压器的结构简单,体积小,适合在一些特殊场合使用。
二、自耦变压器的工作原理2.1 输入电压通过输入线圈传入自耦变压器。
2.2 一部份电压经过共享的线圈传递到输出线圈。
2.3 输出线圈输出经过变压的电压,实现电压的升降变换。
三、自耦变压器的优点3.1 自耦变压器在一些特殊场合下能够实现较好的功率传输效率。
3.2 自耦变压器结构简单,成本较低。
3.3 自耦变压器具有一定的过载能力,能够适应一些特殊工作环境。
四、自耦变压器的应用领域4.1 自耦变压器常用于一些需要较高功率传输效率的场合。
4.2 自耦变压器可用于电力系统中的电压升降变换。
4.3 自耦变压器还可用于一些特殊的电子设备中,如电源适配器等。
五、自耦变压器的注意事项5.1 在使用自耦变压器时,需注意输入输出线圈之间的绝缘,避免发生短路等故障。
5.2 自耦变压器在工作过程中可能会产生一定的磁场干扰,需注意对周围环境的影响。
5.3 在设计自耦变压器时,需根据具体的工作要求和环境条件进行合理的设计和选材。
通过以上介绍,相信读者对自耦变压器的工作原理有了更深入的了解。
自耦变压器作为一种特殊的变压器,具有独特的优点和应用领域,能够在一些特殊场合发挥重要作用。
在使用和设计自耦变压器时,需要注意一些细节和注意事项,以确保设备的正常工作和安全性。
自耦变压器工作原理一、概述自耦变压器是一种特殊的变压器,它通过共用一部份线圈来实现电压的变换。
自耦变压器具有体积小、分量轻、成本低等优点,在电力系统、电子设备和通信领域得到广泛应用。
本文将详细介绍自耦变压器的工作原理。
二、自耦变压器的结构自耦变压器由一个共用线圈和两个独立线圈构成。
共用线圈即为自耦线圈,它既作为输入线圈也作为输出线圈。
独立线圈分别为输入线圈和输出线圈。
自耦线圈上有一个接线点,称为自耦点,用于实现电压变换。
三、自耦变压器的工作原理1. 输入电压传递当输入电压施加在输入线圈上时,根据自耦原理,输入电压的一部份会通过自耦点传递到输出线圈上,实现电压的变换。
具体而言,当自耦点与输入线圈的某一点相连时,输入电压的一部份会传递到输出线圈的对应位置。
2. 输出电压变换根据自耦原理,输出电压与输入电压之间的变换关系可以通过自耦点的位置来调节。
当自耦点接近输入线圈的一端时,输出电压较低;当自耦点接近输出线圈的一端时,输出电压较高。
自耦点的位置决定了输出电压的大小。
3. 自耦变压器的工作模式自耦变压器有两种工作模式:升压模式和降压模式。
- 升压模式:当自耦点接近输出线圈的一端时,输出电压高于输入电压,实现电压的升压。
- 降压模式:当自耦点接近输入线圈的一端时,输出电压低于输入电压,实现电压的降压。
四、自耦变压器的特点1. 体积小、分量轻:由于自耦变压器共用一部份线圈,所以相对于普通变压器,它的体积更小、分量更轻。
2. 成本低:自耦变压器的线圈数量较少,创造成本相对较低。
3. 效率高:自耦变压器的功率损耗较小,效率较高。
4. 可靠性高:自耦变压器结构简单,故障率较低,可靠性较高。
五、自耦变压器的应用1. 电力系统:自耦变压器广泛应用于电力系统中,用于电压的升降、电能的传输和分配。
2. 电子设备:自耦变压器在电子设备中用于电压的变换和隔离,保护电子元器件免受电压波动的影响。
3. 通信领域:自耦变压器在通信设备中用于电压的变换和隔离,确保信号的传输质量。
自耦变压器工作原理
自耦变压器是一种基本的变压器结构,它由一个共用匝数的线圈构成。
其工作原理是利用电磁感应的规律,通过输入交流电压来产生磁场,从而将电能从输入端传输到输出端,并改变电压的大小。
具体而言,自耦变压器的原理可以简化为以下几个步骤:
1. 在输入端施加交流电压。
2. 交流电压在主线圈中产生磁场。
3. 产生的磁场经过耦合作用,感应到自耦变压器的从线圈中。
4. 从线圈中感应到的磁场形成了一个次级电压,用于输出。
5. 通过调整自耦变压器主线圈和从线圈的匝数比例,可以改变输出电压的大小。
一般来说,自耦变压器的输出电压小于输入电压,因为主线圈和从线圈是直接耦合的,相当于从线圈是主线圈的一部分,所以输出电压会有一部分被输入电压吸收。
自耦变压器主要应用于电力系统中,用于改变交流电压的大小。
它具有结构简单、体积小、效率高等特点,但也有一些局限性,如输入和输出端不能完全隔离,容易造成电路的相互干扰等。
因此,在实际应用中需要根据具体情况进行选择和设计。
自耦变压器工作原理自耦变压器是一种常见的电力变压器,它具有简单的结构和高效的能量转换效率。
本文将详细介绍自耦变压器的工作原理。
一、自耦变压器的结构自耦变压器由一个磁性铁心和至少两个绕组组成。
其中,主绕组和副绕组共用一部份匝数,这部份匝数即为自耦变压器的自耦匝。
二、自耦变压器的工作原理自耦变压器的工作原理基于法拉第电磁感应定律和电能守恒定律。
当自耦变压器接通电源后,电源的交流电流通过主绕组,产生一个交变磁场。
这个交变磁场会感应出主绕组和副绕组中的电动势。
根据法拉第电磁感应定律,感应电动势的大小与磁通量的变化率成正比。
由于主绕组和副绕组共用一部份匝数,所以它们之间的磁通量是相互耦合的,即它们的磁通量变化率是相等的。
当主绕组中的电流变化时,副绕组中的电流也会随之变化。
根据电能守恒定律,自耦变压器中的输入功率等于输出功率。
因此,主绕组中的电流和副绕组中的电流之比等于主绕组和副绕组的匝数之比。
根据以上原理,我们可以得出自耦变压器的工作原理:通过改变主绕组中的电流,可以实现对副绕组中电压的调节。
当主绕组中的电流较大时,副绕组中的电压也较大;当主绕组中的电流较小时,副绕组中的电压也较小。
三、自耦变压器的应用自耦变压器由于其简单的结构和高效的能量转换效率,在电力系统中有广泛的应用。
以下是一些常见的应用场景:1. 电力变压器:自耦变压器可以将高电压的电能转换为低电压,以满足不同电器设备的需求。
例如,电网中的变电站使用自耦变压器将高压电能转换为适合于家庭和工业用电的低压电能。
2. 电子设备:自耦变压器可以用于电子设备中的电源变压器。
通过调节主绕组中的电流,可以实现对输出电压的调节,以满足不同电子设备的工作要求。
3. 变频器:自耦变压器可以用于变频器中的变压器。
变频器是一种用于调节机电转速的装置,通过改变主绕组中的电流,可以实现对输出电压和频率的调节,从而控制机电的转速。
4. 电力电子设备:自耦变压器可以用于电力电子设备中的谐振变压器。
自耦变压器原理
随着工业的不断发展,除了普通双绕组电力变压器外,相应地出现了适用于各种用途的特殊变压器,虽然种类和规格很多,但是其基本原理与普通双绕组变压器相同或相似,不再作一一讨论。
本文主要介绍较常用的自耦变压器的工作原理。
自耦变压器概述
自耦的耦是电磁耦合的意思,普通的变压器是通过原副边线圈电磁耦合来传递能量,原副边没有直接电的联系,自耦变压器原副边有直接电的联系,它的低压线圈就是高压线圈的一部分。
通信线路的防护设备中也会使用自耦变压器等保护设备。
自耦变压器是指它的绕组是,初级和次级在同一条绕组上的变压器。
根据结构还可细分为可调压式和固定式。
自耦变压器是根据电磁感应现象中的自感现象制成的,它主要作用调节电压高低。
自感电动势是由于通过线圈本身的电流产生变化,使得穿过线圈的磁通发生变化而引起线圈两端产生的电动势。
因为感应电动势的高低与线圈的匝数成正比例,所以整个线圈中的局部绕组产生的电动势一定低于全部绕组产生的电动势。
如果把局部绕组和全部绕组分别作为初级和次级,就构成了自耦变压器。
同样,改变两部分绕组的匝数比也就改变了变压比。
自耦变压器结构简单,成本低。
制成的自耦调压器、自耦降压补偿器等被广泛使用。
但是由于自耦变压器的初、次级在电路上没有实现隔离,安全性能不高。
所以在要求使用安全电压的场所,被禁止使用自耦变压器。
一、自耦变压器工作原理
1.结构特点及用途
前面叙述的变压器,其一、二次绕组是分开绕制的,它们虽装在同一铁心上,但相互之间是绝缘的,即一、二次绕组之间只有磁的耦合,而没有电的直接联系。
这种变压器称为双绕组变压器。
如果把一、二次绕组合二为一,使二次绕组成为一次绕组的一部分,这种只有一个绕组的变压器称为自耦变压器,如图所示。
可见自耦变压器的一、二次绕组之间除了有磁的耦合外,还有电的直接联系。
由下面的分析可知,自耦变压器可节省铜和铁的消耗量,从而减小变压器的体积、重量,降低制造成本,且有利于大型变压器的运输和安装。
在高压输电系统中,自耦变压器主要用来连接两个电压等级相近的电力网,作联络变压器之用。
在实验室常用具有滑动触点的自耦调压器获得可任意调节的交流电压。
此外,
自耦变压器还常用作异步电动机的起动补偿器,对电动机进行降压起动。
2.电压、电流及容量关系
自耦变压器也是利用电磁感应原理工作的,当一次绕组U1U2两端加交变电压U1时,铁心中产生交变的磁通,并分别在一次绕组及二次绕组中产生感应电动势E1及E1,它们也有下述关系
U1≈E1=4.44fN1Фm
U2=E2=4.44fN2Фm
故自耦变压器的变比K为
当自耦变压器二次绕组加上负载后,由于外加电源电压不变,故主磁通近似不变,因此总的励磁磁通势仍等于空载磁通势,即
可见流经公共绕组中的电流总是小于输出电流I2。
当变比K接近于1时,则I1与I2的数值相差不大,即公共绕组中的电流I很小,因而这部分绕组可用截面积较小的导线绕制,以节约用铜量,并减小自耦变压器的体积与重量。
自耦变压器输出的视在功率为S2=U2I2=U2(I+I1)=U2I+U2I1
从上式可看出,自耦变压器的输出功率由两部分组成,其中U2I部分是依据电磁感应原理从一次绕组传递到二次绕组的视在功率,而U2I1则是通过电路的直接联系从一次绕组直接传递到二次绕组的视在功率。
由于I1只在一部分绕组的电阻上产生铜损耗,因此自耦变压器的损耗比普通变压器要小,效率较高,因而较为经济。
理论分析和实践都可以证明:当一二次绕组电压之比接近于1时,或者说不大于2时,自耦变压器的优点比较显著,当变比大于2时,好处就不多了。
所以实际应用的自耦变压器,其变比一般在1.2~2.0的范围内。
如在电力系统中,用自耦变压器把110 kV、150 kV、220 kV和330kV的高压电力系统连接成大规模的动力系统。
自耦变压器的缺点在于:一、二次绕组的电路直接连在一起,造成高压侧的电气故障会波及到低压侧,这是很不安全的,因此要求自耦变压器在使用时必须正确接线,且外壳必须接地,并规定安全照明变压器不允许采用自耦变压器结构形式。
自耦变压器不仅用于降压,也可作为升压变压器。
如果把自耦变压器的抽头做成滑动触点,就可构成输出电压可调的自耦变压器。
为了使滑动接触可靠,这种自耦变压器的铁心做成圆环形,其上均匀分布绕组,滑动触点由碳刷构成,由于其输出电压可调,因此称为自耦调压器,其外形和原理电路如图所示。
自耦变压器的一次绕组匝数N1固定不变,并与电源相连,一次绕组的另一端点U2和滑动触点a之间的绕组N2就作为二次绕组。
当滑动触点a移动时,输出电压U2随之改变,这种调压器的输出电压U2可低于一次绕组电压U1,也可稍高于一次绕组电压。
如实验室中常用的单相调压器,一次绕组输入电压U1=220V,二次绕组输出电压U2=0~250V,在使用时,要注意:一、二次绕组的公共端U2或u2接中性线(零线),U1端接电源相线(火线),u1端和u2端作为输出。
此外还必须注意自耦调压器在接电源之前,必须把手柄转到零位,使输出电压为零,以后再慢慢顺时针转动手柄,使输出电压逐步上升。
自耦变压器工作原理图解
自耦变压器的原边电路与副边电路共用一部分线圈,如图所示。
原、副边之间除了有磁的联系外,还有直接的电的联系。
这是自耦变压器区别于一般变压器的特点。
从图中看出,当原边加上额定电压后,若不考虑电阻的压降和漏感电势,则
式中 K 为自耦变压器的变压比。
当自耦变压器接上负载,副边有电流 i 2 输出时,有
上式表明,自耦变压器中原、副边电流的大小与线圈匝数成反比,且在相位上相差180 °。
因此,自耦变压器中,原、副边共同部分的电流为 i=i 1 +i 2 ,考虑到 i 1 与i 2 相位相反,故 I=I 2 -I 1 。
当变比 K 接近 1 时,由于 i 1 与 i 2 数值相差不大,所以线圈公共部分电流 I 很小。
因此,这部分线圈可用截面较小的导线,以节省材料。
自耦变压器的优点是:构简单,节省材料,效率高。
但这些优点只有在变压器变比不大的情况下才有意义。
它的缺点是副线圈和原线圈有电的联系,不能用于变比较大的场合(一般不大于 2 )。
这是因为当副线圈断开时,高电压就串入低压网络,容易发生事故。
实验室常用的调压器,就是一种副线圈匝数可变的自耦变压器,如下图所示。
这种调压器端点可以滑动,所以能均匀地调节电压。
该调压器还可以做成三相的,容量一般为几千伏安,电压为几百伏。
使用自耦调压器时,要注意以下几点:
1 )原副边不能接错,否则会烧毁变压器。
2 )接电源的输入端共三个,用于 220V 和 110V 电源,不可将其接错,否则会烧毁变压器。
3 )电源接通前,要把手柄转到零位。
接通电源前,逐渐调动受柄,调出所需要的输出电压。
