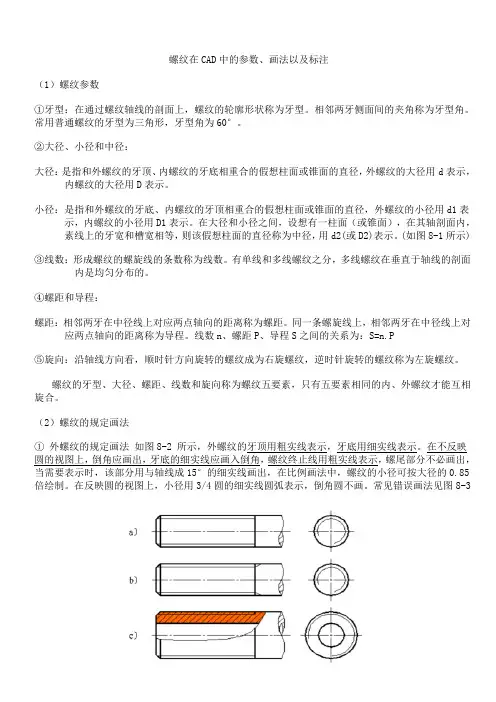

螺纹在CAD中的参数、画法以及标注（1）螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
常用普通螺纹的牙型为三角形，牙型角为60°。
②大径、小径和中径：大径：是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。
小径：是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。
在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。
(如图8-1所示)③线数：形成螺纹的螺旋线的条数称为线数。
有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。
④螺距和导程：螺距：相邻两牙在中径线上对应两点轴向的距离称为螺距。
同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。
线数n、螺距P、导程S之间的关系为：S=n.P⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。
（2）螺纹的规定画法① 外螺纹的规定画法如图8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。
在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。
在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。
常见错误画法见图8-3图8-2 外螺纹规定画法8-3 外螺纹常见错误画法图②内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。
在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。
管螺纹标准尺寸标注方法管螺纹标准尺寸标注方法是为了方便管道工程中使用的各种机械、工具以及管件的配合，从而保证设备与系统的稳定性与安全性。
在管道工程中，标注的准确性和规范性是非常重要的，因此需要管螺纹标准尺寸标注方法来规范标注。
以下是管螺纹标准尺寸标注方法的10条详细描述：1.直径标注：管道的实际直径应标注在管道上，其单位为毫米。
通常，标注的直径应为管道内径（ID）或管道外径（OD）。
2.螺纹数量标注：在管道标注中，标注具有相同螺纹数量的管道，应用于连接管件，标注方法为"XXX"-TPI（每英寸螺纹数量）如：1/2"-14 NPT。
3.螺纹类型标注：螺纹类型应根据管道和配件的相应标准进行标注。
在美国常见的有NPT（锥管螺纹）和NPSM（平直螺纹）；在欧洲常用的是BSP螺纹。
4.山峰深度标注：标注方法为山峰深度为螺纹高度的一半，用来描述螺纹的深度，常见的标准深度为0.5mm。
5.螺距标注：在螺纹标准中，每英寸的螺纹数量是螺距。
螺距应标注在管道上，单位为毫米。
6.板厚标注：对于必须采用厚壁管道的细节，其板厚应标注在管道中，并以毫米为单位。
7.管长标注：管道的长度应标注在管道上，以毫米为单位。
标注的长度应是管道的实际长度。
8.螺纹深度标注：这通常用于标记螺丝孔的深度，深度应以毫米为单位标注在管道上。
9.压力等级标注：管道所能承受的最大工作压力应该标注在管子上，通常用Mpa或psi表示。
10.连接方式标注：用于标注管子和配件的连接方式，如通过螺纹、焊接、套管或者其他连接方式。
以上是管螺纹标准尺寸标注方法的十条详细描述，希望对相关人员在管道工程中进行标注起到指导作用，提高管道工程的安全性和稳定性。

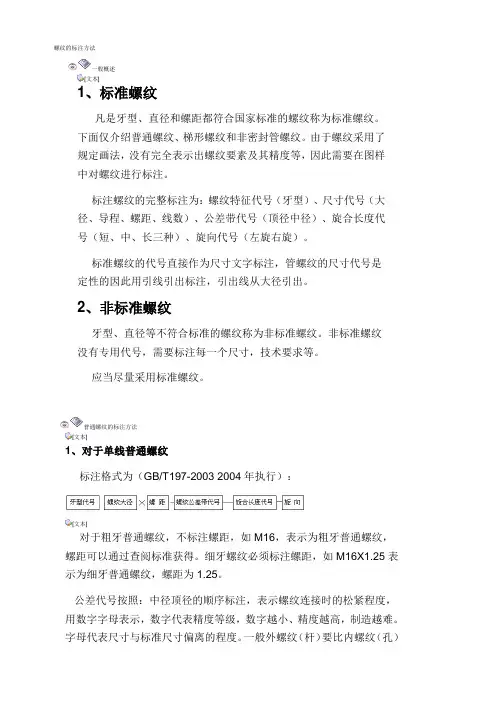

螺纹的标注方法一般概述[文本]1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。
下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。
由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。
标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。
标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。
2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。
非标准螺纹没有专用代号，需要标注每一个尺寸，技术要求等。
应当尽量采用标准螺纹。
普通螺纹的标注方法[文本]1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：[文本]对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。
细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。
公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。
字母代表尺寸与标准尺寸偏离的程度。
一般外螺纹（杆）要比内螺纹（孔）要小一些。
外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。
内螺纹用大写表示，只有G, H两。
个字母。
如果中径和顶径的公差代号相同，标一个就可以了。
旋合长度分为短、中、长三种，代号分别用S、N、L表示。
一般中等旋合长度不用标注。
右旋螺纹不标注旋向，左旋标注LH。
2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。
螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。
