(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920254262.9(22)申请日 2019.02.28(73)专利权人 苏州耳通自动化设备有限公司地址 215000 江苏省苏州市吴中区宝带东路345号文化创意大厦302B(72)发明人 罗斌辉 (51)Int.Cl.B23Q 3/06(2006.01)B23Q 1/44(2006.01)(54)实用新型名称一种CNC辅助夹具(57)摘要本实用新型公开了一种CNC辅助夹具，包括基台、夹持组件，基台上方设置有转轴，基台一端设置有用于带动转轴旋转的第一旋转电机，转轴上方连接设置有底座，底座两边分别安装一连接有输出轴的第二旋转电机，夹持组件包括有两个将夹持口反向设置的夹持工装，且每一夹持工装对应与一输出轴固连，第一旋转电机、第二旋转电机连接有控制器。
本实用新型能够同时夹取两个待加工的工件，一个用于对工件加工，一个进行备料，从而减轻了操作人员的劳动强度，节约了时间。
权利要求书1页 说明书3页 附图1页CN 209598753 U 2019.11.08C N 209598753U权 利 要 求 书1/1页CN 209598753 U1.一种CNC辅助夹具，包括基台、夹持组件，其特征在于，所述基台上方设置有转轴，所述基台一端设置有用于带动所述转轴旋转的第一旋转电机，所述转轴上方连接设置有底座，所述底座两边分别安装一连接有输出轴的第二旋转电机，所述夹持组件包括有两个将夹持口反向设置的夹持工装，且每一所述夹持工装对应与一输出轴固连，所述第一旋转电机、第二旋转电机连接有控制器。
2.根据权利要求1所述的一种CNC辅助夹具，其特征在于，所述控制器驱动第一旋转电机的单次旋转角度为180°。
3.根据权利要求1所述的一种CNC辅助夹具，其特征在于，所述底座的底侧表面设有数根加强筋。
4.根据权利要求1所述的一种CNC辅助夹具，其特征在于，所述控制器驱动第二旋转电机的单次旋转角度为90°。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920266644.3(22)申请日 2019.03.04(73)专利权人 天津海狸新能源科技有限公司地址 300000 天津市滨海新区自贸试验区（空港经济区）中环南路96号埃斯凯电气（天津）有限公司研发生产基地2#厂房(72)发明人 宋长青 蒲威 王柏金 朱树起 (51)Int.Cl.B24B 7/07(2006.01)B24B 41/06(2012.01)B24B 41/02(2006.01)B24B 47/12(2006.01)(54)实用新型名称一种锂电池加工用高效打磨装置(57)摘要本实用新型公开了一种锂电池加工用高效打磨装置，包括固定支撑台，所述固定支撑台上端面中部固定安装有C型立柱杆，所述C型立柱杆中部设有驱动电机，所述驱动电机的输出端固定安装有磨片，所述固定支撑台后端面开有放置槽，所述放置槽内设有汽缸，所述汽缸前端部左右侧通过转轴分别活动连接有第一连接杆和第二连接杆，所述第一连接杆和第二连接杆前端部通过销轴分别连接有第一交叉杆和第二交叉杆，所述第一交叉杆和第二交叉杆上表面前端部分别固定插接有第二夹爪和第一夹爪，该种锂电池加工用高效打磨装置，能够通过第一交叉杆和第二交叉杆使锂电池快速且稳定地固定，以此提高锂电池打磨的效率。
权利要求书1页 说明书3页 附图2页CN 209717211 U 2019.12.03C N 209717211U权 利 要 求 书1/1页CN 209717211 U1.一种锂电池加工用高效打磨装置，包括固定支撑台（1），其特征在于：所述固定支撑台（1）上端面中部固定安装有C型立柱杆（3），所述C型立柱杆（3）中部设有驱动电机（4），所述驱动电机（4）的输出端固定安装有磨片（5），所述固定支撑台（1）下端部设有支撑柱（2），所述固定支撑台（1）后端面开有放置槽（8），所述放置槽（8）内设有汽缸（9），所述汽缸（9）前端部左右侧通过活塞杆分别活动连接有第一连接杆（10）和第二连接杆（11），所述第一连接杆（10）和第二连接杆（11）前端部通过销轴分别连接有第一交叉杆（14）和第二交叉杆（15），所述第一交叉杆（14）和第二交叉杆（15）上表面前端部分别固定插接有第二夹爪（7）和第一夹爪（6），所述固定支撑台（1）内腔左右侧面后端部固定安装有固定轴（12），所述固定轴（12）左右端部均活动套接有第一弹簧（13），所述固定支撑台（1）内腔左右侧面前端部对称安装有支撑套筒（17），所述支撑套筒（17）内活动插接有限位挡块（18），所述限位挡块（18）外端部设有第二弹簧（16）。

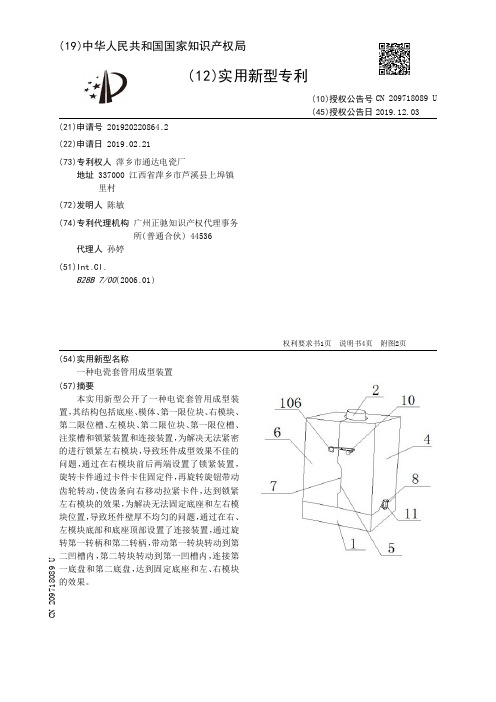

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920220864.2(22)申请日 2019.02.21(73)专利权人 萍乡市通达电瓷厂地址 337000 江西省萍乡市芦溪县上埠镇里村(72)发明人 陈敏 (74)专利代理机构 广州正驰知识产权代理事务所(普通合伙) 44536代理人 孙婷(51)Int.Cl.B28B 7/00(2006.01)(54)实用新型名称一种电瓷套管用成型装置(57)摘要本实用新型公开了一种电瓷套管用成型装置，其结构包括底座、模体、第一限位块、右模块、第二限位槽、左模块、第二限位块、第一限位槽、注浆槽和锁紧装置和连接装置，为解决无法紧密的进行锁紧左右模块，导致坯件成型效果不佳的问题，通过在右模块前后两端设置了锁紧装置，旋转卡件通过卡件卡住固定件，再旋转旋钮带动齿轮转动，使齿条向右移动拉紧卡件，达到锁紧左右模块的效果，为解决无法固定底座和左右模块位置，导致坯件壁厚不均匀的问题，通过在右、左模块底部和底座顶部设置了连接装置，通过旋转第一转柄和第二转柄，带动第一转块转动到第二凹槽内，第二转块转动到第一凹槽内，连接第一底盘和第二底盘，达到固定底座和左、右模块的效果。
权利要求书1页 说明书4页 附图2页CN 209718089 U 2019.12.03C N 209718089U权 利 要 求 书1/1页CN 209718089 U1.一种电瓷套管用成型装置，包括底座（1）、模体（2）、第一限位块（3）、右模块（4）、第二限位槽（5）、左模块（6）、第二限位块（7）、第一限位槽（8）和注浆槽（9），其特征在于：还包括锁紧装置（10）和连接装置（11），所述底座（1）顶部设置有模体（2），所述底座（1）左右两端设置有第一限位块（3），所述右模块（4）左端设置有第二限位槽（5），所述左模块（6）右端设置有第二限位块（7），所述右模块（4）右端和左模块（6）左端均设置有第一限位槽（8），所述右模块（4）左端和左模块（6）右端均设置有注浆槽（9），所述第一限位块（3）顶部与第一限位槽（8）底部固定连接，所述第二限位槽（5）左端与第二限位块（7）右端固定连接，所述右模块（4）前端固定有锁紧装置（10），所述连接装置（11）左端固定于底座（1）右端，所述锁紧装置（10）由旋钮（101）、齿轮（102）、齿条（103）、滑件（104）、卡件（105）和固定件（106）组成，所述旋钮（101）后端与齿轮（102）前端固定连接，所述齿轮（102）顶部与齿条（103）底部活动连接，所述齿条（103）后端与滑件（104）前端活动连接，所述齿条（103）左端与卡件（105）右端转动连接，所述固定件（106）后端与左模块（6）右端前侧固定连接，所述滑件（104）后端与右模块（4）前端通螺栓固定连接。

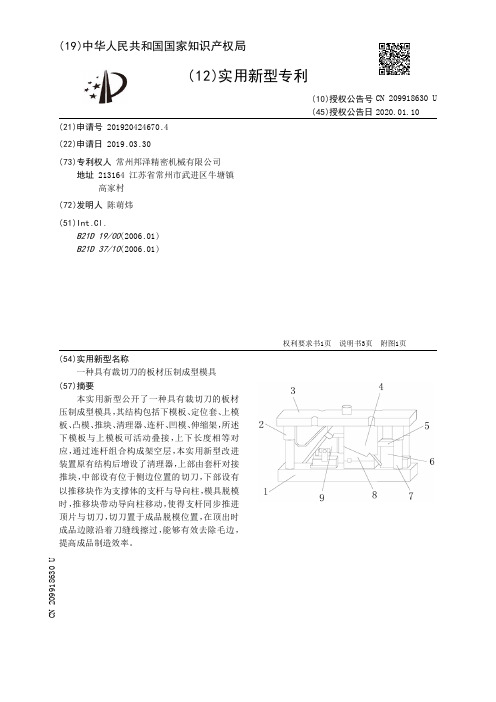

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920424670.4(22)申请日 2019.03.30(73)专利权人 常州邦泽精密机械有限公司地址 213164 江苏省常州市武进区牛塘镇高家村(72)发明人 陈萌炜 (51)Int.Cl.B21D 19/00(2006.01)B21D 37/10(2006.01)(54)实用新型名称一种具有裁切刀的板材压制成型模具(57)摘要本实用新型公开了一种具有裁切刀的板材压制成型模具，其结构包括下模板、定位套、上模板、凸模、推块、清理器、连杆、凹模、伸缩架，所述下模板与上模板可活动叠接，上下长度相等对应，通过连杆组合构成架空层，本实用新型改进装置原有结构后增设了清理器，上部由套杆对接推块，中部设有位于侧边位置的切刀，下部设有以推移块作为支撑体的支杆与导向柱，模具脱模时，推移块带动导向柱移动，使得支杆同步推进顶片与切刀，切刀置于成品脱模位置，在顶出时成品边隙沿着刀缝线擦过，能够有效去除毛边，提高成品制造效率。
权利要求书1页 说明书3页 附图1页CN 209918630 U 2020.01.10C N 209918630U权 利 要 求 书1/1页CN 209918630 U1.一种具有裁切刀的板材压制成型模具，其结构包括下模板(1)、定位套(2)、上模板(3)、凸模(4)、推块(5)、清理器(6)、连杆(7)、凹模(8)、伸缩架(9)，所述下模板(1)与上模板(3)可活动叠接，上下长度相等对应，通过连杆(7)组合构成架空层，其特征在于：所述下模板(1)与上模板(3)之间设有伸缩架(9)，所述伸缩架(9)水平底侧两边设有若干等长的连杆(7)，所述凹模(8)安装在下模板(1)表面上，所述下模板(1)表面上设有装配一体的伸缩架(9)，所述伸缩架(9)前端伸向凸模(4)位置，所述凸模(4)安装在上模板(3)倒置内侧上，所述下模板(1)表面设有活动移动位置的清理器(6)；所述清理器(6)由导向柱(601)、推移块(602)、支杆(603)、套杆(604)、顶片(605)、切刀(606)、限位杆(607)组成，所述导向柱(601)垂置于下模板(1)表面且位于推移块(602)底侧位置，所述推移块(602)表面凹槽设有竖直安装的支杆(603)，所述支杆(603)上侧设有叉接切刀(606)内层的顶片(605)，所述切刀(606)下端设有垂置于推移块(602)前侧的限位杆(607)，所述套杆(604)安装在推块(5)底侧且对应下方的支杆(603)安装位置。

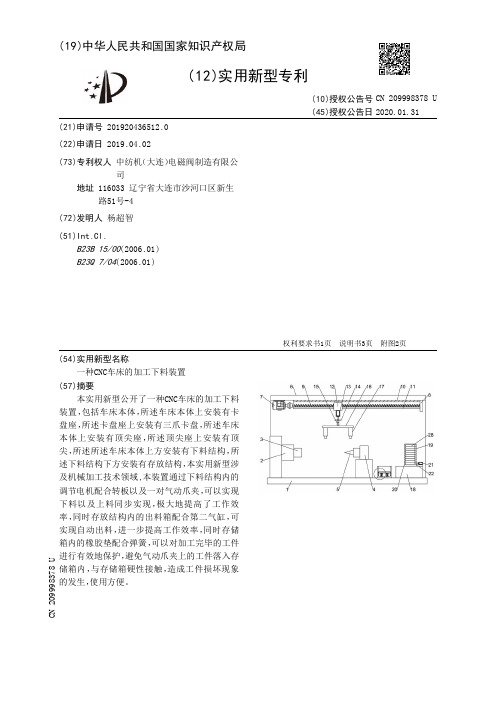

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920436512.0(22)申请日 2019.04.02(73)专利权人 中纺机（大连）电磁阀制造有限公司地址 116033 辽宁省大连市沙河口区新生路51号-4(72)发明人 杨超智 (51)Int.Cl.B23B 15/00(2006.01)B23Q 7/04(2006.01)(54)实用新型名称一种CNC车床的加工下料装置(57)摘要本实用新型公开了一种CNC车床的加工下料装置，包括车床本体，所述车床本体上安装有卡盘座，所述卡盘座上安装有三爪卡盘，所述车床本体上安装有顶尖座，所述顶尖座上安装有顶尖，所述所述车床本体上方安装有下料结构，所述下料结构下方安装有存放结构，本实用新型涉及机械加工技术领域,本装置通过下料结构内的调节电机配合转板以及一对气动爪夹，可以实现下料以及上料同步实现，极大地提高了工作效率，同时存放结构内的出料箱配合第二气缸，可实现自动出料，进一步提高工作效率，同时存储箱内的橡胶垫配合弹簧，可以对加工完毕的工件进行有效地保护，避免气动爪夹上的工件落入存储箱内，与存储箱硬性接触，造成工件损坏现象的发生，使用方便。
权利要求书1页 说明书3页 附图2页CN 209998378 U 2020.01.31C N 209998378U权 利 要 求 书1/1页CN 209998378 U1.一种CNC车床的加工下料装置，包括车床本体(1)，所述车床本体(1)上安装有卡盘座(2)，所述卡盘座(2)上安装有三爪卡盘(3)，所述车床本体(1)上安装有顶尖座(4)，所述顶尖座(4)上安装有顶尖(5)，其特征在于，所述车床本体(1)上方安装有下料结构，所述下料结构下方安装有存放结构。
2.根据权利要求1所述的一种CNC车床的加工下料装置，其特征在于，所述下料结构包括支架(6)，所述支架(6)固接于车床本体(1)上方，所述支架(6)横梁下方安装有伺服电机(7)，所述支架(6)横梁下方安装有支板(8)，所述伺服电机(7)驱动端安装有螺纹杆(9)，且另一端与支板(8)活动连接，所述支架(6)下方安装有固定槽(10)，且套装与螺纹杆(9)外侧，所述固定槽(10)下方开设有滑道(11)，所述螺纹杆(9)上旋接有滑块(12)，且嵌装于滑道(11)内，所述滑块(12)下方安装有第一气缸(13)，所述第一气缸(13)驱动端安装有连接板(14)，所述连接板(14)下方安装有调节电机(15)，所述调节电机(15)驱动端安装有转板(16)，所述转板(16)下方安装有一对结构相同的气动爪夹(17)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920426186.5(22)申请日 2019.04.01(73)专利权人 深圳市铭泰机电有限公司地址 518117 广东省深圳市龙岗区坪地街道坪西社区富泰南路7号A栋101(72)发明人 郭小荣 黄榕 黄志泉 陈正勇 肖义 温慧敏 (74)专利代理机构 武汉红观专利代理事务所(普通合伙) 42247代理人 陈凯(51)Int.Cl.B23D 79/00(2006.01)B23Q 3/06(2006.01)(54)实用新型名称一种新型高精度零件加工中心(57)摘要本实用新型涉及机械加工技术领域，且公开了一种新型高精度零件加工中心，包括底座，底座的上表面四角处均竖直固定设有支撑柱，四个支撑柱的上端固定连接有同一个支撑台，支撑台的上表面左侧固定设有升降立柱，升降立柱的上端固定设有横臂，横臂的上表面右侧固定设有驱动电机，驱动电机的输出轴末端贯穿横臂的上表面并向下延伸且固定设有刀具；支撑台的上表面位于刀具的正下方固定设有夹具座，夹具座的上表面中心处开设有方形槽，方形槽的四周侧壁均开设有条形槽，四个条形槽的内部均设有螺杆。
本实用新型操作方便，夹紧效果好，夹紧效率高，提高了零件的加工效率。
权利要求书1页 说明书3页 附图3页CN 209664468 U 2019.11.22C N 209664468U权 利 要 求 书1/1页CN 209664468 U1.一种新型高精度零件加工中心，包括底座(1)，其特征在于，所述底座(1)的上表面四角处均竖直固定设有支撑柱(2)，四个所述支撑柱(2)的上端固定连接有同一个支撑台(3)，所述支撑台(3)的上表面左侧固定设有升降立柱(4)，所述升降立柱(4)的上端固定设有横臂(5)，所述横臂(5)的上表面右侧固定设有驱动电机(6)，所述驱动电机(6)的输出轴末端贯穿横臂(5)的上表面并向下延伸且固定设有刀具(7)；所述支撑台(3)的上表面位于刀具(7)的正下方固定设有夹具座(8)，所述夹具座(8)的上表面中心处开设有方形槽，所述方形槽的四周侧壁均开设有条形槽，四个所述条形槽的内部均设有螺杆(9)，四个所述螺杆(9)远离方形槽的一侧均通过第一滚动轴承与对应所述条形槽的侧壁转动连接，四个所述螺杆(9)远离第一滚动轴承的一端均延伸至方形槽的内部并均固定设有第一锥齿轮(10)，所述方形槽的内部设有转轴(11)，所述转轴(11)的一端固定设有第二锥齿轮(12)，四个所述第一锥齿轮(10)同时与第二锥齿轮(12)啮合设置，所述转轴(11)的另一端贯穿夹具座(8)和支撑台(3)的连接处并延伸至支撑台(3)的下方，所述转轴(11)的轴壁与支撑台(3)的贯穿处下侧固定设有第二滚动轴承，四个所述螺杆(9)的杆壁均螺纹连接有移动块(13)，四个所述移动块(13)的远离对应所述条形槽的槽底处一侧均向外延伸并固定设有夹板(14)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920588833.2(22)申请日 2019.04.27(73)专利权人 任庆华地址 528000 广东省佛山市顺德区伦教街道伦常路兴业楼B栋B座502号(72)发明人 任庆华 李伶俐 (51)Int.Cl.B27B 5/06(2006.01)B27B 5/29(2006.01)B27B 31/00(2006.01)B27B 25/00(2006.01)(54)实用新型名称一种家具板材高效开料系统装备(57)摘要本实用新型公开了一种家具板材高效开料系统装备，包括横向锯切机架，所述横向锯切机架内部转动连接有板材升降传送辊，所述板材升降传送辊一侧活动连接有推板装置，所述推板装置两端均通过螺钉连接有滑轨，所述滑轨一端固定连接有板材横切锯组，所述板材横切锯组一侧可拆卸连接有自动输送器，所述自动输送器一侧通过螺栓连接有一号纵向板材推板装置，所述一号纵向板材推板装置一侧可拆卸连接有二号纵向板材推板装置，所述二号纵向板材推板装置一侧可拆卸连接有三号纵向板材推板装置。
本实用新型可减少配料人员配置，降低劳动强度，同时显著提高劳动效率，而且可以使得生产空间获得最大化地利用，显著降低空间占用成本。
权利要求书1页 说明书3页 附图2页CN 209970967 U 2020.01.21C N 209970967U权 利 要 求 书1/1页CN 209970967 U1.一种家具板材高效开料系统装备，包括横向锯切机架(1)，其特征在于：所述横向锯切机架(1)内部转动连接有板材升降传送辊(2)，所述板材升降传送辊(2)一侧活动连接有推板装置(3)，所述推板装置(3)两端均通过螺钉连接有滑轨(6)，所述滑轨(6)一端固定连接有板材横切锯组(7)，所述板材横切锯组(7)一侧可拆卸连接有自动输送器(9)，所述自动输送器(9)一侧通过螺栓连接有一号纵向板材推板装置(10)，所述一号纵向板材推板装置(10)一侧可拆卸连接有二号纵向板材推板装置(11)，所述二号纵向板材推板装置(11)一侧可拆卸连接有三号纵向板材推板装置(12)，所述一号纵向板材推板装置(10)、二号纵向板材推板装置(11)和三号纵向板材推板装置(12)一端均可拆卸连接有板材纵切锯组(13)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920474288.4(22)申请日 2019.04.10(73)专利权人 深圳市伟龙鑫工艺礼品有限公司地址 518116 广东省深圳市龙岗区龙岗大道4001号万汇大厦13层1307A(72)发明人 肖诗龙 严燕平 (74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 屠佳婕(51)Int.Cl.B05C 5/02(2006.01)B05C 13/02(2006.01)(54)实用新型名称一种板材自动涂胶装置(57)摘要本实用新型公开了一种板材自动涂胶装置，包括支架和板材，所述支架之间安装有传动辊，所述支架的顶端两侧均固定有安装架，所述板材放置在传动辊上，其中，所述安装架远离板材的一侧连接有涂胶架，所述涂胶架靠近板材的一侧安装有涂胶头，所述安装架靠近板材的一侧内部开设有连接槽，所述连接槽的内部连接有连接杆。
该板材自动涂胶装置，设置有第一涂胶头、第二涂胶头和橡胶塞，旋转第二涂胶头，第二涂胶头通过外螺纹与第一涂胶头产生相对移动，便于根据板材的厚度对涂胶架的高度进行调节，当不需要使用时，旋转第二涂胶头，使第二涂胶头在第一涂胶头内向上移动，使橡胶塞进入第二涂胶头的内部时，便于将第二涂胶头堵住。
权利要求书1页 说明书3页 附图2页CN 209918213 U 2020.01.10C N 209918213U权 利 要 求 书1/1页CN 209918213 U1.一种板材自动涂胶装置，包括支架(1)和板材(4)，其特征在于：所述支架(1)之间安装有传动辊(2)，所述支架(1)的顶端两侧均固定有安装架(3)，所述板材(4)放置在传动辊(2)上，其中，所述安装架(3)远离板材(4)的一侧连接有涂胶架(5)，所述涂胶架(5)靠近板材(4)的一侧安装有涂胶头(6)，所述安装架(3)靠近板材(4)的一侧内部开设有连接槽(7)，所述连接槽(7)的内部连接有连接杆(8)；所述连接杆(8)靠近板材(4)的一侧固定有挡板(9)，所述挡板(9)靠近板材(4)的一侧安装有滚轮(10)，所述连接杆(8)远离挡板(9)的一侧连接有螺杆(11)，所述螺杆(11)贯穿安装架(3)的内部。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920298479.X(22)申请日 2019.02.27(73)专利权人 衡阳技师学院地址 421101 湖南省衡阳市雁峰区铜桥港1号(72)发明人 刘意花 (51)Int.Cl.B23Q 11/00(2006.01)(54)实用新型名称一种机械加工用废料回收装置(57)摘要本实用新型涉及机械加工技术领域，公开了一种机械加工用废料回收装置，包括收集板，所述收集板的顶部开设有收集槽，所述收集板的上方设有横板，横板的底部滑动安装有滑块，所述滑块的底部固定有竖板，竖板的一侧滑动安装有升降板，所述升降板的一侧滑动安装有调节块，升降板的一侧设有第一推杆电机，第一推杆电机的输出轴与调节块固定连接，所述调节块上铰接有调节杆，升降板的底部铰接有摆动板，调节杆的一端与摆动板铰接，所述摆动板的底部固定有竖杆，竖杆的底部固定连接有薄板。
本实用新型实现铁屑废料的收集，回收方便，可以对散落在地面和不同高度地方的铁屑进行收集回收，提高回收装置的环境兼容性，易于推广。
权利要求书1页 说明书3页 附图2页CN 209717157 U 2019.12.03C N 209717157U权 利 要 求 书1/1页CN 209717157 U1.一种机械加工用废料回收装置，包括收集板(1)，其特征在于，所述收集板(1)的顶部开设有收集槽(2)，所述收集板(1)的上方设有横板(5)，横板(5)的底部滑动安装有滑块(7)，所述滑块(7)的底部固定有竖板(8)，竖板(8)的一侧滑动安装有升降板(9)，所述升降板(9)的一侧滑动安装有调节块(11)，升降板(9)的一侧设有第一推杆电机(10)，第一推杆电机(10)的输出轴与调节块(11)固定连接，所述调节块(11)上铰接有调节杆(12)，升降板(9)的底部铰接有摆动板(13)，调节杆(12)的一端与摆动板(13)铰接，所述摆动板(13)的底部固定有竖杆(14)，竖杆(14)的底部固定连接有薄板(15)，所述摆动板(13)的底部固定连接有第二推杆电机(16)，第二推杆电机(16)的输出轴固定有磁铁块(17)，磁铁块(17)的底部与薄板(15)的顶部接触。
