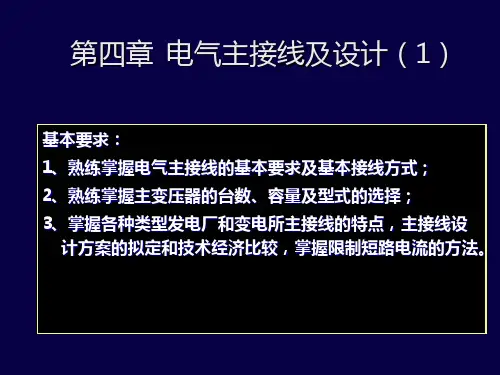

第4章电气主接线及设计第四章学习目的：重点掌握对电气主接线的基本要求及各种基本主接线形式的特点和适用范围，了解各种类型发电厂和变电所主接线的特点；掌握发电厂和变电所主变压器的选择、限制短路电流的方法；掌握发电厂、变电所电气主接线设计举例。
本章是本课程的重点！第一节回顾：电气主接线设计原则和程序1、电气主接线概念：由一次设备按照预期的生产流程所连成的接受和分配电能的回路，称电气主接线，又叫一次接线。
2、电气主接线图：主接线中，各设备元件按规定的图形符号和文字符号表示的电路图称主接线图。
绘制电气主接线图必须遵循以下原则：(1)一次设备和元件必须采用规定的图形符号和文字符号来表示。
(2)图中断路器和隔离开关等开关电器都按断开位置画出，但挂在控制室的主接线图上的设备状态着是随实际运行状态变换的，以帮助运行人员正确的进行倒闸操作、分析和处理事故。
(3)因为三相交流电气设备的各相接线是相同的，所以电气主接线图一般都采用单线图(即一相电路图)。
这样使主接线图简化、清晰。
如果在某些局部三相结构不同，只在这部分局部画成三相图。
以下为某发电厂电气主接线：3、电气主接线设计的重要性1、电气主接线图是电气运行人员进行各种操作和事故处理的重要依据。
2、电气主接线图表明了发电机、变压器等电气设备的数量、规格、连接方式及可能的运行方式。
3、电气主接线的好坏直接关系到电力系统的安全、稳定、灵活和经济的运行。
!一、对电气主接线的基本要求：1、可靠性分析和评估可靠性应从以下几个方面考虑：(1)发电厂和变电站在电力系统的的地位和作用。
(2)负荷性质及类别。
(3)设备的可靠性程度。
(4)长期实践运行经验。
负荷性质(补充)我国将电力负荷按其对供电可靠性的要求不同分为三个等级。
(1)一级负荷①概念：这类负荷若供电突然中断将造成生命危害，或造成重大设备损坏且难以修复，或打乱复杂的生产过程并使大量产品报废，给国民经济带来极大损失。
例：冶金行业的炉体冷却水泵、浇注车间、连续轧刚车间、矿山企业的主排水泵、主扇风机、化工企业的反应炉、建材行业的水泥回转窑；医院的手术室；国家的铁路枢纽、通信枢纽、国防设施等。
