中型发电厂电气主接线设计概述：中型发电厂是指发电机容量在200MW至600MW之间的电厂。
电气主接线设计是发电厂电气系统中的一个重要部分，它负责将发电机输出的电能输送到变电站，供应给大型工业企业或居民使用。
电气主接线设计的目标是确保电力传输的安全、可靠和高效。
设计过程：电气主接线设计需要考虑多个因素，如输电距离、线路负载、设备容量、电压等级等。
下面是一个中型发电厂电气主接线设计的一般过程：1.确定输电距离和传输容量：首先需要确定发电厂到变电站的输电距离，并根据预计的负荷需求确定传输容量。
根据这些参数，选择合适的电缆或电线。
2.确定电压等级：根据输电距离和传输容量，选择合适的电压等级。
常见的电压等级有110kV、220kV和500kV。
3.设计电缆或电线的规格：根据电流负载和电压等级，计算所需的电缆或电线的截面积和长度。
还需要考虑电缆或电线的散热能力，以确保安全运行。
4.设计变电站的主接线：根据发电机输出的电压和电流，设计变电站的主接线。
主接线需要考虑电流分布、电压降低和电缆或电线的阻抗。
5.确定保护系统：为了确保电气系统的安全运行，需要设计合适的保护系统，包括过电流保护、接地保护、短路保护等。
6.进行电气主接线布线：根据设计的结果，进行实际的电气主接线布线。
布线需要考虑电缆或电线的敷设方式、距离和阻抗。
7.进行电气主接线的测试和调试：在完成电气主接线布线后，进行必要的测试和调试，包括电气参数的测量、保护系统的测试等。
8.进行电气主接线的运行和维护：电气主接线的运行和维护是确保电力传输安全可靠的关键。
定期检查电气主接线的状态，及时发现和修复潜在问题。
总结：电气主接线设计是中型发电厂电气系统中非常重要的一个环节。
合理的设计可以保证发电厂的电能传输安全、可靠和高效。
设计过程需要考虑多个因素，如输电距离、线路负载、设备容量、电压等级等。
通过合理的设计和维护，可以提高电气系统的可靠性和效率。
火力发电厂电气主接线设计一、背景介绍火力发电厂是以燃煤、燃气等化石能源为原料，通过燃烧产生高温高压蒸汽驱动汽轮机发电的设施。
电气主接线设计是火力发电厂中非常重要的一环，它直接关系到整个发电系统的运作效率和安全稳定性。
二、电气主接线设计的作用1. 保证电气系统的安全稳定运行；2. 实现各个部分之间的协调配合，确保整个系统的高效运转；3. 优化设计，降低成本。
三、电气主接线设计流程1. 确定负荷特性：根据负荷特性确定变压器容量和数量。
2. 设计配电方案：根据变压器容量和数量，设计相应的配电方案。
3. 编制单线图：根据配电方案编制单线图，并进行检查、修改。
4. 设计系统保护：根据单线图确定各种保护装置及其参数。
5. 设计接地系统：根据国家规范和标准，确定接地方式及其参数。
6. 制定施工方案：制定施工方案，并进行现场勘察和技术交底。
7. 安装调试：按照施工方案进行安装调试，并进行验收。
四、电气主接线设计要点1. 各部分之间的协调配合；2. 保证电气系统的安全稳定运行；3. 设计合理，降低成本；4. 确定负荷特性，根据变压器容量和数量设计相应的配电方案；5. 编制单线图，并进行检查、修改；6. 设计系统保护及接地系统；7. 制定施工方案，并进行现场勘察和技术交底；8. 安装调试，并进行验收。
五、电气主接线设计注意事项1. 严格按照国家规范和标准进行设计；2. 考虑负荷特性，避免过载或欠载情况发生；3. 合理安排变压器容量和数量，确保整个系统的高效运转；4. 设计保护措施，防止电气故障和事故发生。
六、总结火力发电厂电气主接线设计是整个发电系统中非常重要的一环。
它直接关系到整个系统的运作效率和安全稳定性。
在设计过程中，需要考虑负荷特性、变压器容量和数量、保护措施等因素，严格按照国家规范和标准进行设计，确保整个系统的高效运转和安全稳定。

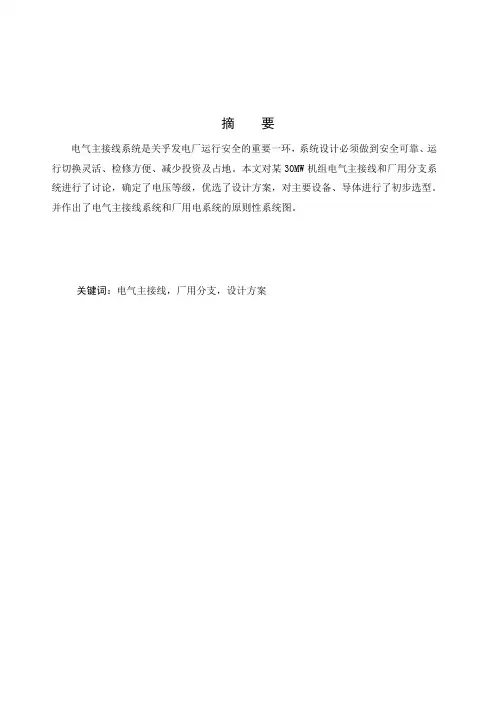

发电厂电气主接线课程设计————————————————————————————————作者：————————————————————————————————日期：发电厂电气主接线课程设计题目：2*300MW火电厂主接线设计学生姓名：学号：专业：班级：指导教师：摘要随着我国经济发展，对电的需求也越来越大。
电作为我国经济发展最重要的一种能源，主要是可以方便、高效地转换成其它能源形式。
电力工业作为一种先进的生产力，是国民经济发展中最重要的基础能源产业。
而火力发电是电力工业发展中的主力军，截止2006年底，火电发电量达到48405万千瓦，越占总容量77.82%。
由此可见，火力电能在我国这个发展中国家的国民经济中的重要性。
电气主接线是发电厂、变电所电气设计的首要部分，也是构成电力系统的重要环节。
主接线的确定对电力系统整体及发电厂、变电所本身的运行的可靠性、灵活性和经济性密切相关。
并且对电气设备选择、配电装置配置、继电保护和控制方式的拟定有较大的影响。
本文将针对某火力发电厂的设计，主要是对电气方面进行研究。
对配有2台300MW汽轮发电机的火电厂一次部分的初步设计，主要完成了电气主接线的设计。
包括电气主接线的形式的比较、选择；主变压器、启动/备用变压器和高压厂用变压器容量计算、台数和型号的选择；短路电流计算和高压电气设备的选择与校验; 并作了变压器保护。
通过对本次的设计设计，掌握了一些基本的设计方法，在设计过程中更加稳固了理论知识。
关键词：发电厂；火电厂；电气主接线；目录摘要 (2)发电厂课程设计任务书 (4)第一章引言 (5)1.1研究背景及意义 (5)1.2电气主接线的基本要求及形式 (6)第二章电气主接线设计 (8)2.1设计步骤 (8)2.2设计方案 (8)2.3方案分析 (8)第三章厂用电设计 (10)3.1厂用电 (10)3.2厂用电分类 (10)3.3厂用电设计原则 (11)3.4厂用电源选择 (11)3.5厂用电接线形式 (12)第四章电气设备的选择 (13)4.1电气设备选择的一般规则 (13)4.2按正常工作条件选择电器 (13)4.3按短路情况校验 (14)4.4断路器的选择 (15)4.5隔离开关的选择 (15)4.6电流互感器的选择 (15)4.7电缆的选择 (17)第五章设计感想 (18)发电厂课程设计任务书设计题目：2*300MW火电厂主接线设计设计原始资料：1、厂用电为总容量7%2、两台主变3、220KV 5回出线4、110KV 7回出线设计内容：1、对水电站电气主接线进行论述2、选择水电站电气主接线方式，并说明3、对主接线主要电气设备选型计算，校验计算4、主要点短路电流计算5、对主变保护进行论述设计要求：1、主接线论证，方案比较2、主接线设计正确3、设备选型科学并有依据4、图纸规范5、独立完成6、参阅相关资料设计时间安排：1、主接线初步设计1天2、短路电流计算1天3、设备选择2天4、汇制图纸书写说明书2天第一章引言1.1研究背景及意义电力工业是国民经济的重要部门之一，是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，作为国民经济的其他各部门的快速，稳定发展提供足够的动力，其发展水平是反映国家经济发达程度的重要标志，又和广大人民群众的日常生活有着密切的关系。
大中型火力发电厂主接线及高压厂用电系统方案研究电气主接线是发电厂电气设计的首要部分，高压厂用电系统则是火力发电厂正常运行时的重要环节，对整个电厂的安全稳定运行具有十分重要的作用。
本文基于大中型火力发电厂的设计规范，探讨大中型火力发电厂主接线及高压厂用电方案，以实现电气设计方案的安全合理性。
关键词：火力发电；大中型火力发电厂；主接线；高压厂用电系统1、电气主接线电力一直是国民经济的基础性产业，而火力发电则是我国电力行业的最主要发电形式。
近年来，大中型火力发电厂发展迅速，为我国电力行业发展做出了不可磨灭的贡献。
电气主接线是发电厂电气设计的最重要部分，也是构成电力系统的重要环节，合理确定主接线对发电厂本身运行的可靠性、灵活性和经济性密切相关。
1.1 配电装置的接线形式配电装置的接线方式应按火力发电厂在电力系统中的地位、负荷重要性、出线回路数、设备特点、满足系统稳定性等条件确认。
110kV~220 kV配电装置的接线形式一般可分为双母线接线、双母线分段接线、3/2断路器接线；330kV~500kV配电装置接线一般采用3/2断路器接线或者4/3断路器接线，也可以采用双母线或者双母线分段接线。
500kV~750kV配电装置可采用3/2断路器接线或者4/3断路器接线。
其中3/2断路器接线没有多回路集结点，一个回路由两台断路器供电的双重连接的多环形接线，是国内外大型电厂超高压配电装置（330kV~500kV）广泛应用的一种接线方式。
1.2接地方式电网中性点接地方式的选择与电压等级、单相接地电流、过电压水平及保护配置密切相关，主要选择方式如下：125MW及以下发电机组单相接地电流不超过允许值时，一般采用中性点不接地方式，单相接地电流较大时，也可采用经消弧线圈接地，200MW级以上发电机一般采用中性点经高阻或者消弧线圈接地。
110kV及220kV系统中主变压器中性点可采用直接或经接地电抗器接地方式，330kV及750kV系统中主变压器中性点可采用直接或经小电抗器接地方式。
