JKW(G)系列无功功率自动补偿控制器符合标准：J B9663-2013一、简介JKW(G)系列无功功率自动补偿控制器，以控制物理量不同分JKG与JKW两种，适用于低压配电系统电容器补偿装置的自动调节(以下简称控制器)，使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压值量，从而提高了经济效益与社会效益。
产品符合:JB/T9663-2013 标准。
二、型号含义JK W 5 C-12 F / AC220V工作电压(取样电压)无:配接触器 静态 ;F: 配复合开关 动态回路数: 4,6,8,10,12共补设计序号 5: 普通款;6: 升级款;面板尺寸: 113*113mm无功功率补偿控制器JK G 2 B-12 F无: 配接触器 静态，F配复合开关 动态控制回路数: 4,6,8,10,12;B: 共补;产品电源电压 2: AC220V; 5: AC380V;产品面板尺寸: 162*102mm;无功功率补偿控制器三、功能特点1、以无功功率计算投切电容容量、补偿精度高。
2、功率因数测量精度高，显示范围宽。
3、初始相位预置(软件调节同名端或电流信号极性)。
4、具有功率因数与无功功率两种控制模式。
5、人机界面友好操作方便。
6、各种控制参数全数字可调节直观使用方便。
7、具有自动运行与手动运行两种工作方式。
8、具有过电压和欠电压保护功能。
9、具有掉电保护功能数据不丢失。
10、电流信号输入阻抗≤0.01Ω。
四、使用条件1、海拔高度不高于2500米。
2、环境温度-25℃～+50℃。
3、空气湿度在40℃时不超过50%，20℃时不超过90%。
4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
5、安装地点无剧烈震动。
五、技术数据额定工作电压：AC220V或380V50Hz额定工作电流：AC0-5A50Hz输出触点容量：AC220V5A50Hz显示功率因数：滞后0.01-超前0.01测量无功功率：0-9999Kvar欠压保护值：300V控制方式：自动寻优/循环投切灵敏度：JKW为100mA/JKG为300mA防护等级：外壳IP40六、控制器有2种工作模式，任何时刻控制器只能工作在以下一种模式功率因数控制模式的特点:本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有参数已按最合理的方式预置，用户只要接线正确就能正常工作，无须任何操作。
[YSMP-TS系列说明书]目录一、安全提示 (3)二、产品简介 (3)三、产品特点 (3)四、型号说明 (4)五、技术参数 (4)六、使用条件 (4)七、安装尺寸 (4)八、面板端子 (5)九、接线图 (6)一、安全提示本设备在安装、接线及调试时应按照本手册所规定的方式和步骤进行，同时须注意本设备的接线图和模块端子图标号。
当功率模块及模块外壳有明显损坏时，不得继续安装使用，请与产品供货商联系。
功率模块的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性。
功率模块工作时带有危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。
有专业人员指导并按照说明和安全规范对本设备进行安装，方可投入使用！二、产品简介我司智能晶闸管功率模块专为0.4kV电力电容器进行动态快速投切的电子型功率器件，主电路采用反并联晶闸管模块，可支持电平和脉冲多种控制方式。
主要适用于冲击性负荷，需要快速投切电容器的用电负荷现场，比如：电焊机、轧钢、港口行吊、电梯、变频炉等负荷快速变化现场。
智能晶闸管功率模块跟随速度快，有效补偿冲击性负荷，响应时间为5~15毫秒，有效节约电能，是交流接触器和复合开关所不可取代的产品。
智能晶闸管功率模块采用高速CPU测控，脉冲变压器高可靠触发，具有多重监测保护方案（电流、温度实时监测保护）及快速投切技术，不论电容器的残余电压为任何值，电容器支路都可以实现实时、无冲击地投入，电流过零点断开，不产生合闸涌流。
三、产品特点➢采用优质晶闸管模块，可靠性，稳定性高；➢响应速度5~20ms，投切速度快；➢触发稳定可靠，采用脉冲变压器触发，能在谐波电压12%时可靠触发；➢功能齐全，集电流显示、温度显示、过流保护、缺相保护、可控硅击穿报警、过温保护、触发功能于一体；➢投切方式多，单相分补、相间分补、三相共补；➢真正过零投切，精确触发，不产生合闸涌流；➢采用光电隔离，抗干扰能力强。
接触器、晶闸管和复合开关的符号一、引言在现代电气工程领域中，接触器、晶闸管和复合开关都扮演着重要的角色。
它们是电路控制和电气设备中必不可少的组成部分，对于电力系统的稳定运行以及各种电气设备的有效控制起着至关重要的作用。
本文将深入探讨这些电气元件的符号，并探讨它们在电路控制中的应用。
二、接触器的符号接触器是一种电气控制设备，用于控制电路的开关。
在电气图纸中，接触器通常用矩形框表示，框内包含代表控制电源和控制设备的符号。
接触器的触点通常由点状或空心的圆圈表示，以表示开关状态的不同。
在接触器的符号中，常常包含由线条表示的控制电源和控制信号输入，以及由点或空心圆圈表示的触点和固定触点。
这些符号的组合不仅表示了接触器的工作原理，还能够清晰地传达接触器在电路中的连接关系和工作状态。
三、晶闸管的符号晶闸管是一种半导体器件，用于控制电流的方向和大小。
在电气图纸中，晶闸管的符号通常由一个三角形和两个箭头组成，三角形顶部的箭头表示晶闸管的控制端，而底部的两个箭头则表示晶闸管的正负极性。
在晶闸管的符号中，箭头的方向以及箭头的数量和排列方式都能够清晰地表示晶闸管的工作原理和特性。
晶闸管的符号还常常包含其控制端和电特殊的引脚编号以及其额定电压和电流等参数，以便工程师能够准确地理解和使用晶闸管。
四、复合开关的符号复合开关是一种集成了多种功能的电气开关装置，通常用于控制电路的多种操作和保护。
在电气图纸中，复合开关的符号通常包括开关的外形和内部连接。
外形部分常常由矩形框表示，框内包含表示操作杆和接线端子的符号，以及各种操作按钮和指示灯等附属设备的符号。
内部连接部分则包含表示开关动作和触点连接的符号，以及表示开路、闭路和断路状态的符号。
这些符号的组合使得工程师能够清晰地理解复合开关的内部结构和功能特性，从而能够有效地设计和应用复合开关。
五、个人观点和理解作为我个人对接触器、晶闸管和复合开关符号的理解，我认为这些符号不仅是对电气元件外形和内部连接的精确表示，还能够传达电气元件的工作原理和特性。

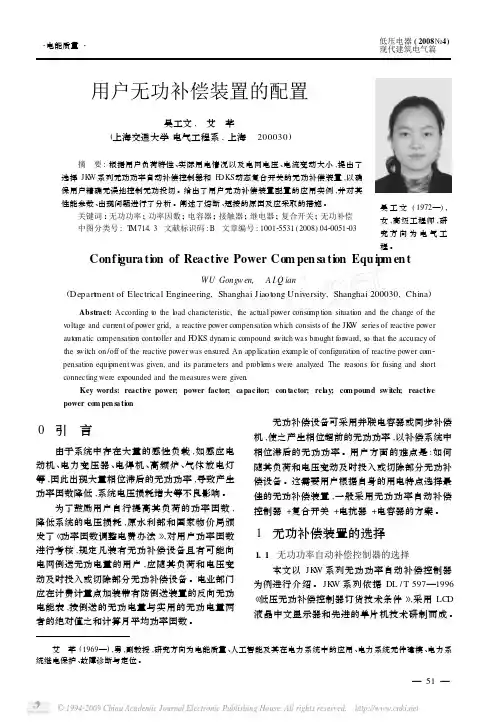

・电能质量・低压电器(2008№4)现代建筑电气篇吴工文(1972—),女,高级工程师,研究方向为电气工程。
