面包车自己动手安装5门中控锁DIY

大众系列大众迈腾中控锁线:此车无中控锁马达,拆主门一个多白色线的插头上有多条白色线开/关锁都有反应,上锁线白色,开锁线接车门开锁开关绿灰线,需要用原车钥匙开锁后防盗器才能开.(负触发) ACC ON:粗红黑（仪表旁下单独一个插座）转向灯:黑色(左门槛) 绿黑(右门槛)车尾转向灯脚刹线:红黑色(左门槛)门边线：灰线(A柱上)油泵：黑紫色(右门槛)备注：原车为两次开锁形式,感应式启动补充：拆门后在上面可以见到一个很多条白线的插座.白线共有6、7条之多,其中有两条线在布防和撤防时候都会有正电,另有一条在布防时候会有正电,还有一条线开锁时候触碰会上锁!!但是我用双电位负触发以及串联负触发试过都没有开锁反应.所以最终没在这里找到开锁线!!所以开锁必须用原车遥控!!大众朗逸朗逸加装防盗器很简单！中控：穿线孔出棕插头细棕，细红</p><p>转向：黑白黑绿<<p>ON ：绿</p><p>门边：黄棕</p><p>行李箱：灰黄08速腾防盗安装防盗器, 速腾长火。

ON就不用说了，转向黑白。

黑绿。

一共是四根。

有一对需要加二极管。

要不然灯不亮。

油路是蓝带红条在左侧/锁线和门边线在右门里面接的，锁线就是从开关那里面一共四根线，细棕带绿条，《双电位负触发，需要在防盗器白色线上加1K电阻。

》门边我直接一根主门。

也在门子里面是棕带黄条。

尾箱是蓝色在右侧通往后箱的线束里。

是负电。

需要加继电器转换。

09新宝来：《负》锁线在左边三角板里白锁白红开转向黑白黑绿门灯棕黑朗逸；《正电回路》紫黄/灰长火红色 NO红/黑转向绿白/绿黑门灯浅蓝色速腾；《双电位负触发》拆门棕/白加电阻〈800-1000〉转向黑色/白色/黑色/绿色门灯棕/黄尾箱兰色加继电器。

建议东北的安装使铁将军的升级版1个手柄的好使POLO：中控《双电位负触发》接主门内棕绿色线长火粗红 NO黑白色方向灯: 黑白黑绿断门线,串联一个整流二极管领域；中控《负》拆门红/蓝红/绿长火红色 NO黑/黄转向黑白黑绿门灯褐带白选粗那跟要加二极管3000中控《单线串联负》细红线往主门线束中找火黑 NO 黑色细转向黑白绿黑单门控制在主驾护板处找３根棕白串联07宝来中控：《双电位负触发》白色加电阻800-1000长火红色 NO红黑转向黑白黑绿门灯主门那根白色插头蓝白色桑塔纳志俊中控：《单线串联负》红色长火红色NO黄黑转向黑白；黑绿门灯棕色捷达；中控《单线串联负》细红从左到右的第二个插头上找火红 NO细红转向灯:黑白黑绿门灯:蓝两厢宝来中控《负》09款上海大众桑塔纳3000原车带中控单线串联负触发中控：红（细）（中控和刹车在左面三角板处找）注意：（在搭铁情况下为锁，剪断为开）在左门槛通往主门线束中找注意：防盗器橙色不接、黄黑不接、黄色搭铁、白色和黑色接剪断的下方（原车中控主机）橙黑接剪断的上方（原车马达）此车用单线串联负触发（2000接法）ON：黑色细（在方向盘下方点火开关线束中找）转向灯：黑白、绿黑（在方向盘下方线束中找）刹车灯：红黑（细）（在左门槛条下找共有3根，接任意一根）门边灯：此车是单门控制，在主驾护板处找3根棕白，把他们串联起来即可08款一汽捷达单线串联负触法信号线：细红（打开向盘下面的面板从左到右的第二个插头上找）火线：粗红ACC：细红点火线：黑红转向灯：黑白/黑绿(都在方向盘下面的两组线中找)门灯:蓝(在开关上找)(注意09年的捷达,锁线跟一般的不在同,加上马达是可行的,但是加马达还得破坏门板,所以最好别加。

实训任务-中控门锁安装方法
1.实训内容及目的
1）掌握中控锁的安装方法。

2.实训器材和用具
1）奇瑞汽车一辆
2）常用工具一套、万用表一个。

3.实训注意事项
1）实训中的安全注意事项。

2）在安装时，注意工具的选择以防把螺丝拆坏。

4.实训操作步骤
1）中控锁安装
（1）拆下车门内饰板。

拆下车门内饰板（2）在合适安装中控锁的位置打孔。

打孔
（3）安装中控锁
安装中控锁
（3）安装中控锁上拉杆固定在车
门开关拉杆处。

中控锁上拉杆
（4）连接主机与中控锁的连接线。

中控锁的连接线
（5）中控锁的连接线通过车门边的护板
橡胶条隐藏。

车门边的护板
2）中控锁接线
（1）拆下方向盘下方护板找到所需的
连接线。

方向盘下方线束
（2）将中控锁控制器上的转向灯线
接到转向灯开关下方转向灯线束上
转向接线
（3）将中控锁控制器上的红色工作电源线线
接到常火线位置线束上。

黑色为控制器的搭铁
线。

中控锁控制器工作电源线
（4）将中控锁控制器上的刹车线，连接
到刹车位置线束上。

边门线连接到门控
线上。

刹车门控ACC线束连接
5.实训记录单
中控锁安装
序号安装项目安装步骤备注
1 中控锁的安装。

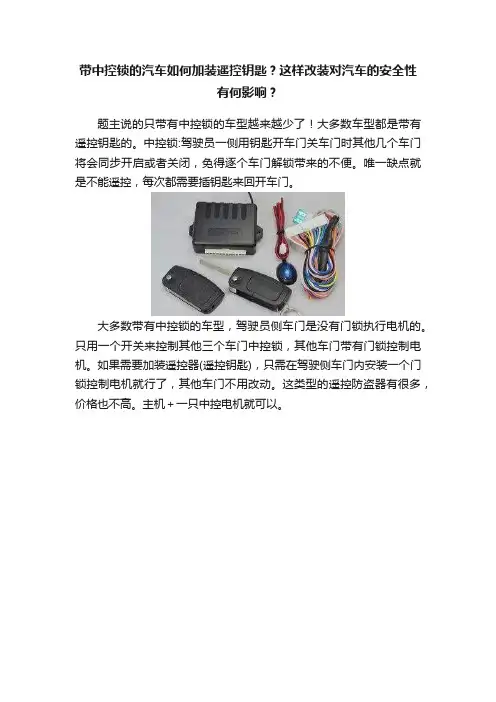

带中控锁的汽车如何加装遥控钥匙？这样改装对汽车的安全性
有何影响？
题主说的只带有中控锁的车型越来越少了！大多数车型都是带有遥控钥匙的。

中控锁:驾驶员一侧用钥匙开车门关车门时其他几个车门将会同步开启或者关闭，免得逐个车门解锁带来的不便。

唯一缺点就是不能遥控，每次都需要插钥匙来回开车门。

大多数带有中控锁的车型，驾驶员侧车门是没有门锁执行电机的。

只用一个开关来控制其他三个车门中控锁，其他车门带有门锁控制电机。

如果需要加装遥控器(遥控钥匙)，只需在驾驶侧车门内安装一个门锁控制电机就行了，其他车门不用改动。

这类型的遥控防盗器有很多，价格也不高。

主机＋一只中控电机就可以。

这类防盗器接线简单，动手能力强的可以自己改装。

主驾驶车门拆开后在合适位置装好中控门锁，这个中控锁需要选择五条线的那种。

两条是电机正反转开锁落锁用，余下三条线是控制开关。

其中绿色蓝色两条线是电机控制线，余下三色线就是选择开关。

电机动作的时候开关也会相应的通断，这三根线用万用表区分一下，然后和原来
车门带的三线开关接在一起，当然车门内的三线开关也要用万用表区分一下定义后在接线。

这样遥控锁车时，驾驶侧中控锁动作其内部开关也相应的通断，用来控制其他三个车门同步上锁解锁。

如果只需要遥控解锁功能，其他功能也可以不用，也无需接更多的线。

对线路改动更少，降低改动线路带来的隐患。

至于安全问题，除非有心人截获你的遥控信号，否则穷举法很难破解这个系统，况且不带遥控器的车型，很少有人去研究破解的，安全性还是没有问题的!。

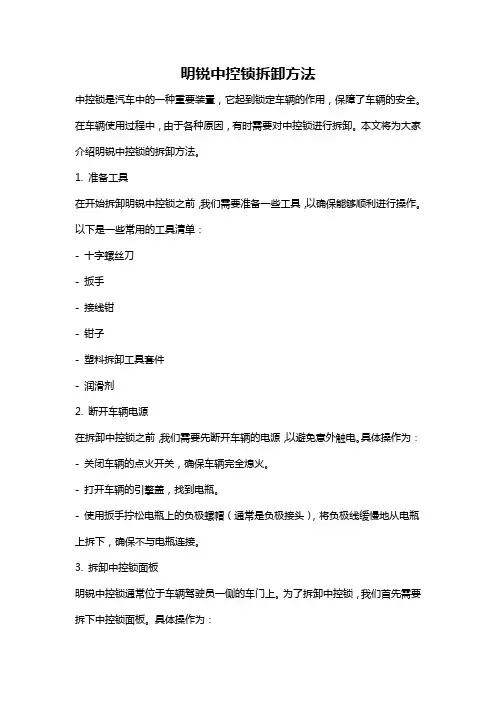

明锐中控锁拆卸方法中控锁是汽车中的一种重要装置，它起到锁定车辆的作用，保障了车辆的安全。

在车辆使用过程中，由于各种原因，有时需要对中控锁进行拆卸。

本文将为大家介绍明锐中控锁的拆卸方法。

1. 准备工具在开始拆卸明锐中控锁之前，我们需要准备一些工具，以确保能够顺利进行操作。

以下是一些常用的工具清单：- 十字螺丝刀- 扳手- 接线钳- 钳子- 塑料拆卸工具套件- 润滑剂2. 断开车辆电源在拆卸中控锁之前，我们需要先断开车辆的电源，以避免意外触电。

具体操作为：- 关闭车辆的点火开关，确保车辆完全熄火。

- 打开车辆的引擎盖，找到电瓶。

- 使用扳手拧松电瓶上的负极螺帽（通常是负极接头），将负极线缓慢地从电瓶上拆下，确保不与电瓶连接。

3. 拆卸中控锁面板明锐中控锁通常位于车辆驾驶员一侧的车门上。

为了拆卸中控锁，我们首先需要拆下中控锁面板。

具体操作为：- 使用塑料拆卸工具套件中的适配器，将其插入面板与车门内侧之间的缝隙中。

- 轻轻向外撬动拆卸工具，同时用手捏住面板侧边，逐渐将中控锁面板从车门上拆下。

4. 断开电线连接一旦拆下中控锁面板，我们将看到一系列的电线连接。

为了拆卸中控锁，我们需要断开这些电线连接。

具体操作为：- 使用十字螺丝刀打开连接中控锁的螺丝。

- 将螺丝拧松后，使用接线钳夹住连接器，缓慢将其从中控锁上拆下。

- 重复以上步骤，逐渐断开所有电线连接。

5. 拆卸中控锁一旦断开了所有电线连接，我们可以开始拆卸中控锁了。

具体操作为：- 使用十字螺丝刀拆卸中控锁周围的螺丝。

- 将螺丝拧松后，使用钳子夹住中控锁，缓慢将其从车门上拆下。

6. 润滑中控锁在拆卸了中控锁后，我们可以对其进行清洁和润滑。

具体操作为：- 使用干净的布料擦拭中控锁的内部和外部。

- 使用润滑剂喷洒在中控锁的关键部位，以提供更顺畅的运动。

7. 安装新的中控锁如果需要更换中控锁，我们可以按照相反的顺序进行操作，将新的中控锁安装到车门上。

具体操作与拆卸步骤相似。

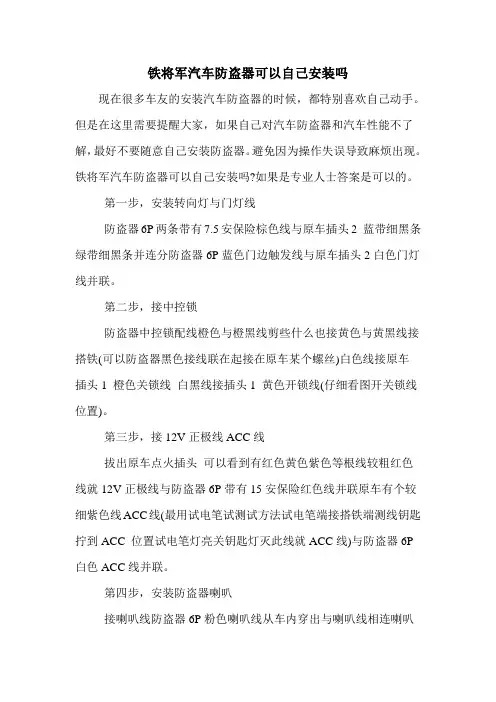

铁将军汽车防盗器可以自己安装吗
现在很多车友的安装汽车防盗器的时候，都特别喜欢自己动手。

但是在这里需要提醒大家，如果自己对汽车防盗器和汽车性能不了解，最好不要随意自己安装防盗器。

避免因为操作失误导致麻烦出现。

铁将军汽车防盗器可以自己安装吗?如果是专业人士答案是可以的。

第一步，安装转向灯与门灯线
防盗器6P两条带有7.5安保险棕色线与原车插头2 蓝带细黑条绿带细黑条并连分防盗器6P蓝色门边触发线与原车插头2白色门灯线并联。

第二步，接中控锁
防盗器中控锁配线橙色与橙黑线剪些什么也接黄色与黄黑线接搭铁(可以防盗器黑色接线联在起接在原车某个螺丝)白色线接原车
插头1 橙色关锁线白黑线接插头1 黄色开锁线(仔细看图开关锁线位置)。

第三步，接12V正极线ACC线
拔出原车点火插头可以看到有红色黄色紫色等根线较粗红色
线就12V正极线与防盗器6P带有15安保险红色线并联原车有个较细紫色线ACC线(最用试电笔试测试方法试电笔端接搭铁端测线钥匙拧到ACC 位置试电笔灯亮关钥匙灯灭此线就ACC线)与防盗器6P
白色ACC线并联。

第四步，安装防盗器喇叭
接喇叭线防盗器6P粉色喇叭线从车内穿出与喇叭线相连喇叭
线借用固定水箱螺丝。

固定喇叭与喇叭打铁线记住喇叭口朝以免进水。

从车内穿出喇叭线定要从车门音响线皮塞子部穿出。

汽车有必要安装汽车防盗器吗?只要平时多了解一些汽车安全用品小知识，就明白安装汽车防盗器的作用了。

一中控锁及控制原理1中控锁的结构和原理：中控锁内部为一个线圈驱动或电机驱动机构，改变线圈或电动的电流流向控制开锁或落锁，所以中控制锁常只有两个引线，两个引线一个接电源的正极，另一个引线接电源的负极的时，中控锁控制门锁机构开锁，反之，当正负极互换时，则会落锁。

中控锁内部为线圈驱动中控锁内部为电机驱动中控锁的开锁或落锁有三种控制方式：（1）有防盗器直接控制，（2）防盗器通过中控锁控制盒控制。

（3）车钥匙控制主控锁（即驾驶门锁）的开锁或落锁，主控锁通过中控锁控制盒控制其它门的中控锁开锁或落锁。

2中控锁控制盒的结构和原理：中控锁控制盒的结构原理图中控锁控制盒结构和原理如上图所示：共有8根引线，其中两根为电源线：红的接电瓶的正极，黑的接电瓶的负极；两根为中控锁接线，分别接中控制锁的两个引线；还有四根控制线：控制线A两根和控制线B两根，从结构和原理图中可以看出，控制线A两根线的作用是一样的，因为他们在中控锁控制盒内实际为一根引线，只不过是引出控制盒时分为了两根，同样的原理，控制线B两根线的作用也是一样的。

在控制盒内有两个相同的继电器和相应的时间控制电路，当两个继电器的线圈不通电时，中控锁接线均搭铁，当一个继电器线圈通电时，这个继电器控制的中控锁接线接正，所以，当两个继电器A和B分别通电时，即可以实现中控锁的开锁或落锁。

继电器A和B线圈的通电或断电由控制线A和B通过时间控制电路控制，控制线A搭铁可接正极时，时间控制电路A控制继电器A线圈通电，同理，控制线B搭铁可接正极时，时间控制电路B控制继电器B线圈通电。

时间控制电路的作用是控制继电器线圈的通电时间，为了实现准确的开锁或落锁动作，即使控制线A或B长期搭铁或接正极，而时间控制电路控制继电器线圈的通电只有不到一秒钟时间。

3关于中控制锁的安装：1、布线要求：先找好主机固定的位置，线分两路，一路往方向盘底盖，把电源（红色）、ON线（白色）、控制30A断电器线（黄色）、转向灯线（两条棕色），其余的线往保险盒及左前方、前盖（喇叭线米红色）、车门开关线（蓝色）、中控锁线、仪表台上（LED灯线、天线）2、安装前，先将线全部接上，检查线路正确无误后，再分别把电源、震动器、LED灯插上主机，主机及震动感应器的位置应避免音响喇叭等高磁场的地方。

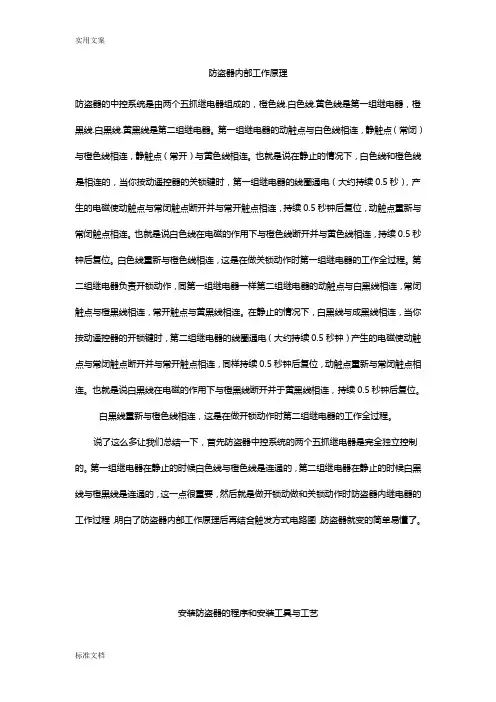

防盗器内部工作原理防盗器的中控系统是由两个五抓继电器组成的，橙色线.白色线.黄色线是第一组继电器，橙黑线.白黑线.黄黑线是第二组继电器。

第一组继电器的动触点与白色线相连，静触点（常闭）与橙色线相连，静触点（常开）与黄色线相连。

也就是说在静止的情况下，白色线和橙色线是相连的，当你按动遥控器的关锁键时，第一组继电器的线圈通电（大约持续0.5秒），产生的电磁使动触点与常闭触点断开并与常开触点相连，持续0.5秒钟后复位，动触点重新与常闭触点相连。

也就是说白色线在电磁的作用下与橙色线断开并与黄色线相连，持续0.5秒钟后复位。

白色线重新与橙色线相连，这是在做关锁动作时第一组继电器的工作全过程。

第二组继电器负责开锁动作，同第一组继电器一样第二组继电器的动触点与白黑线相连，常闭触点与橙黑线相连，常开触点与黄黑线相连。

在静止的情况下，白黑线与成黑线相连，当你按动遥控器的开锁键时，第二组继电器的线圈通电（大约持续0.5秒钟）产生的电磁使动触点与常闭触点断开并与常开触点相连，同样持续0.5秒钟后复位，动触点重新与常闭触点相连。

也就是说白黑线在电磁的作用下与橙黑线断开并于黄黑线相连，持续0.5秒钟后复位。

白黑线重新与橙色线相连，这是在做开锁动作时第二组继电器的工作全过程。

说了这么多让我们总结一下，首先防盗器中控系统的两个五抓继电器是完全独立控制的。

第一组继电器在静止的时候白色线与橙色线是连通的，第二组继电器在静止的时候白黑线与橙黑线是连通的，这一点很重要，然后就是做开锁动做和关锁动作时防盗器内继电器的工作过程，明白了防盗器内部工作原理后再结合触发方式电路图，防盗器就变的简单易懂了。

安装防盗器的程序和安装工具与工艺安装防盗器的程序1、先查验车辆的状况：如电瓶电压、水温表、机油表、大灯、小灯、转向灯、刹车灯、室内灯、气囊灯、ABS灯、SRS、天窗等。

2、安装：查找要接的+12V长火线、地电（搭铁）、转向灯线、门边线、刹车线、起动马达线、中控线、开/关信号线等。

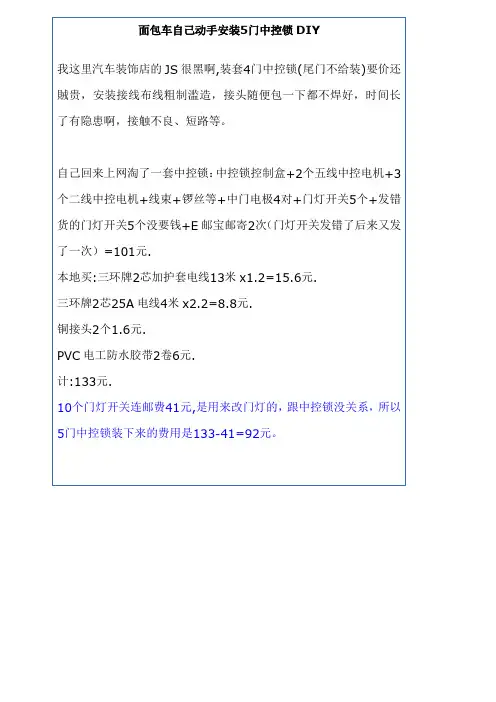

面包车自己动手安装5门中控锁DIY我这里汽车装饰店的JS很黑啊,装套4门中控锁(尾门不给装)要价还賊贵，安装接线布线粗制滥造，接头随便包一下都不焊好，时间长了有隐患啊，接触不良、短路等。

自己回来上网淘了一套中控锁：中控锁控制盒+2个五线中控电机+3个二线中控电机+线束+锣丝等+中门电极4对+门灯开关5个+发错货的门灯开关5个没要钱+E邮宝邮寄2次（门灯开关发错了后来又发了一次）=101元.本地买:三环牌2芯加护套电线13米x1.2=15.6元.三环牌2芯25A电线4米x2.2=8.8元.铜接头2个1.6元.PVC电工防水胶带2卷6元.计:133元.10个门灯开关连邮费41元,是用来改门灯的，跟中控锁没关系，所以5门中控锁装下来的费用是133-41=92元。

此帖被评分,最近评分记录威望:3(liuwy)[楼主] | 发表于: 2009-05-14 14:15:33zxb1234567福特5系用户资料站内短信朋友推荐引用回复修改内容报告帖子买的中控锁一套是四个电机，一个主控五线电机和三个受控二线电机及相应的线束，我要连尾门也装所以又另加了一只主控五线电机，把两支主控五线电机装在两前门，三支受控二线电机装在两中门和尾门，改成两前门中任何一道前门开锁和闭锁其它四门都一起动作的2控3的中控锁。

中级别: 车神门电极用到2对，2对作备用。

会号: 云9999车型: 五菱荣光6407B3精华: 57发帖: 1231 Array威望: 764 点注册时间:2008-04-03最后登录:2011-05-28看车颜色识车主性格－－大家都来看看自己的性格，呵呵[1 楼] | 发表于: 2009-05-14 14:16:30zxb1234567用户资料站内短信朋友推荐引用回复修改内容报告帖子东西准备好了找时间自己动手安装，我没车库，车停露天院子里，只能找空闲和天气凉爽时来做，零零星星的弄了几天才弄完。

先改中控线束，前门副驾驶门要加三根线，找不到同颜色的线只福特5系级别: 车神会号: 云9999车型: 五菱荣光6407B3精华: 57发帖: 1231威望: 764 点注册时间:2008-04-03最后登录:2011-05-28 好用三环牌2芯加护套电线把护套去掉来做，用剥线钳剥开相应的线接上加接的线并用电烙铁焊好接头再用PVC 电工胶带包扎起来，跟原线束颜色不同所以在每根线头用上用纸写上原线颜色（白、棕）用透明胶带贴在线头上。

第十三部分汽车中控防盗装置的安装防盗器安装流程1：引导施工车辆进入施工区位。

2：注意拉好手刹，熄灭引擎并拔掉钥匙。

3：安装前应认真检查汽车的电路有无损坏，并由客户签字确认。

4：用试电笔找相关线路，并正确连接。

5：安装系统配线时，+12v电源线必须最后安装，安装时需拔下保险。

6：防盗器主机固定好，防止车辆行驶中松动出现异响。

7：紧急解除开关必须隐藏在车厢隐避处，严禁外露。

8：安装报警喇叭时，喇叭口应朝下，防止进水损坏。

9：保证线路连接牢靠，绝缘性能好。

10：安装完毕后，应逐项检查各项功能，并培训车主熟练使用。

11：签字确认后交车。

12：施工完毕后，立即清理现场。

一、安装防盗系统安全问题是车主们最为关注的，所以新车一般都加装防盗装置。

市场上常见的防盗装置有防盗器、中控锁、排挡锁、方向盘锁等。

防盗器在防盗状态下可以锁死引擎，既便是原车钥匙也无法将车发动，同时能连接四个车门的中控锁，开关车门十分方便，既有鸣笛警示功能，又能调整到静音防盗状态，防止扰民，所以深受车主喜爱。

远程可视双向汽车防盗器售价在1100元左右，智能汽车防盗系统则在800元左右，如果是普通的中控锁，价格一般在160元～400元之间。

装有电子防盗器的车一般可遥控车门，非常方便、实用，但窃贼一旦掌握破解方法，也容易将车盗走。

因此现在许多车上又都再装配排挡锁。

排挡锁是一种机械锁，将车的挡把放在空挡或倒挡位置锁上，即使盗贼启动车，也不能将车开走，车内空间小，锁杆坚硬不易被锯断。

选择防盗器、排挡锁要从产品质量、安装技术及售后服务三方面加以考虑，在安装时要注意尽量不改线路。

1、电子防盗要不要？答案：要。

原因：提供了很强的便捷性。

2、机械防盗要不要（方向盘锁或排档锁）？答案：要。

有车一定会去到一些陌生和杂乱的地方，机械防盗保全性高于电子防盗。

（偷车的这么说。

）电子防盗为提高车辆保全的的功性能加装，但其遥控式开启门锁，给人带来便捷体现出舒适性。

很多车主们对于自己的爱车旺旺会存在一些担忧，害怕自己的爱车会被盗窃，现在为大家揭秘汽车防盗装置，让你轻松掌握汽车防盗的知识。
