多媒体教学系统接线方法一、多媒体网络中控外部接口图二、电源介绍1．由地面引出的常供电源插座。

2．由中控投影机引出的延时电源插座。

三、普通教室多媒体系统的接线方法1．总电源：使用单相三芯铜电源线，必须要有接地线。

接常供电源。

2．投影机电源：向投影机等提供电源,受多媒体网络中控的控制,可以实现延时关机。

3．幕布电源：应由多媒体网络中控控制，接幕布。

4．键盘下方接口面板的电源：接常供电源。

5．显示器电源：接投影机从多媒体网络中控中取出的电源。

6. 中控的笔记本\耳机\麦克风连接耳机，麦克风,或连接到键盘下方接口面板AUDIO接口。

7．录像机的视频接口接在Vin-1或Ain-1接口（中控在做集成模块时把这两个接口搞错了）。

8．中控的网络输入接口连接校园网络的交换机。

9．中控的网络输出连接到桌面控制器的网络接口。

10.中控的USB输出连接到键盘下方接口面板的USB接口。

11.中控的投影接口连接到投影机。

12.中控的显示器接口连接的电脑显示器接口。

13.桌面控制器的桌面控制器信号接口接中控的桌面控制器。

14.中控的串口通信接口(投影机的信号控制线)接到投影机的串口通信接口。

15.键盘下方接口面板的VGA信号接口连接到桌面控制器的VGA信号接口。

16.自备笔记本电脑的使用（1）声音的解决方法：自带一对音箱，把音箱的信号输入接口直接连接到笔记本的音频输出接口。

（2）图像的解决方法：准备一根两头都是VGA接口的连接线，一头连接笔记本的VGA接口，一头连接键盘下方接口面板的VGA接口。

（3）笔记本电脑屏幕输出至“监视器+笔记本”。

（4）桌面控制器选择“笔记本”。

17．自备DVD机的使用（1）声音的解决方法：自带一对音箱，准备一根一头是2.5毫米接口的母接口一头是左右声道接口的连接线，一头连接DVD机的左、右声道接口，一头连接音箱的信号输入接口。

（2）图像的解决方法：准备一根高清晰度视频输出转VGA的连接线，高清晰度视频输出连接DVD的高清晰度视频输出接口，VGA接口连接键盘下方接口面板的VGA接口。

表示VAG 线 表示网线 表示中控线
表示A V 线 表示电源线 表示音箱线及音频线

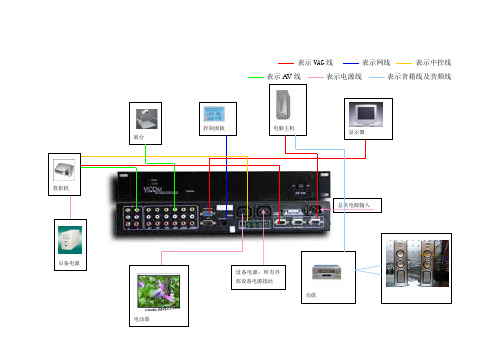

控制面板 展台 投影机 总供电源输入 显示器 电脑主机 后备电源 电动幕 功放
连接说明：①、台式电脑输入—用VGA线连接主机VGA输出口
②、VGA输出—用VGA线连接中控的VGA输入出口及投影机的输入口
③、红外输出口—使用红外线控制投影机
④、COM—录入红外码时，使用控制线连接中控COM口及电脑主机COM口（写红外码时才用到，平时不需要用）
⑤、设备电源—提供电源
⑥、屏幕控制—控制投影幕的上、下升降
⑦、音视频输入—用AV线连接展台AV输出口及中控AV输入口
⑧、音视频输出—用AV线连接投影机AV输入口及中控AV输出口
⑨、音箱—用音箱线连接到功放
⑩、功放—用3.5转莲花头音频线连接功放及主机声卡
⑪、投影机电源直接连到后备电源
注：设备的输出均要按控制面板上相对应的按键，才能从投影机输出影像。

中控门禁机接线示意图
锁由门禁专用电源供电
1、锁的接线（如YB100电插锁、YH280KG磁力锁等常闭锁）
锁的正极接在门禁专用电源的NC端上；
锁的负极接在门禁专用电源的GND端上。

2、中控门禁机接线（如：F2、F201、F8、SC102、SC10
3、F7 等中控门禁机）中控门禁机的+12V（红色）接门禁专用电源+12V
中控门禁机的GND（黑色）接门禁专用电源GND
中控门禁机的NO（蓝色）接门禁专用电源PUSH
中控门禁机的COM（红色）接门禁专用电源GND
注：中控门禁机的GND和COM可以并接在一起，然后同时接到门禁专用电源上的GND上。

锁由中控门禁机直接供电
1、锁
锁的正极接在中控门禁机的NC（黄色）端上；
锁的负极接在中控门禁机的GND（黑色）端上。

2、中控门禁机
中控门禁机的COM（红色）需并上中控门禁机的+12V（红色）上。

中控门禁机外接DC12V报警器
1．中控门禁机的AL＋（橙色）和中控门禁机的＋12V（红色）并在一起2．AL-（绿色）接DC12V报警器正极
3．GND（黑色）接DC12V报警器负极
中控门禁机外接有线门磁
1、接线：
中控门禁机的SEN（白色）和中控门禁机的GND（黑色）分别接在门磁的两端，没有正负之分。

2、设置：
进入中控门禁机的设置界面，“设置”—→“门禁功能设置”—→“门磁开关”—→设置为“常闭”，则在门磁处于断开状态时，报警器报警，也就是相当于门打开了报警。

在主菜单下按“解除报警”可解除报警。

中控门禁机外接交流AC~220V报警器。

支付宝计划于2010年12月2日01:00—06:00进行网站维护，届时将影响交易相关操作，给您带来不便，敬请见谅！所有分类汽车/用品/配件/改装/摩托宝贝详情卖疯了！免剪线防盗器,长安之星专用汽车防盗器带中控锁举报中心∙举报此商品∙商品举报演示∙购物安全防骗∙消费质量曝光∙无货举报∙一口价：225.00元∙至四川：快递: 15.0元EMS: 35.0元∙30天售出：0件(已有2人评论)∙付款方式：o信用卡o支付宝卡通o网银支付o找人代付o消费卡o网点支付o支付宝余额折叠我要买：(库存491件)发生错误立即购买加入购物车∙所在地区：广东深圳∙浏览次数：18次∙宝贝类型：全新∙收藏人气：13 (类似收藏)∙特色服务：公益宝贝∙分享给好友收藏该商品掌柜档案tb534791旺旺在线会员信用∙累计信用：∙好评率：99.6%店铺动态评分∙宝贝与描述相符：4.8 分4.8∙卖家的服务态度：4.8 分4.8∙卖家发货的速度：4.8 分4.8∙付款方式：认证：进入掌柜的店铺收藏本店铺支持在线开通信用卡支付的银行：∙招商银行∙光大银行∙兴业银行∙平安保险支持在线开通卡通支付的银行：∙招商银行∙工商银行∙中信银行∙深圳发展银行∙光大银行∙宝贝详情∙评价详情(2)∙成交记录(0件)∙售后服务∙掌柜推荐∙付款方式∙留言簿∙品牌: 长安专用防盗器∙适合车型: 专用防盗器∙防盗器分类: 汽车防盗器防盗器的安装方法与注意事项一、准备事项1、工具剥线钳、测电笔（12V-24V）、螺丝批（十字、一字）、绝缘胶布、工具刀、双面胶、扎带、以及一些其它拆车工具（具体视车型而定）。

2、安装电路图仔细阅读安装电路图及安装补充说明，严格按照安装电路图进行操作，保证在安装完成后，车内系统主机、防盗主机、天线、和咪头在车内的安装位置达到安装补充说明的要求。

二、安装程序1、在安装前确认原车是否有中控锁如有：判断它是哪种触发形式。

在安装防盗器的时候就可按照“安装电路图”中的“中控锁接线图”进行接线。

各种车型的线色及触发方式表示方法：车辆型号 1.中控联锁信号 2. 中控联锁电机 3.车门开关信号 4.行李箱开关信号 5.燃油泵火线 6.制动信号7.转向信号8.行李箱开启信号9.备注△中控联锁信号在驾驶员侧车门内* 号表示该车有应用“CAN”数据总线TOYOTA丰田威驰VOIS 1.5 GL ’06 1.灰，绿/黑；（蓝/黄，黑/红）【细】2.蓝/黑，蓝/橙【中】3.红/白【小】4.红/蓝【小】5.黑/红【中】6.绿/白【小】7.绿/黄，绿/黑【小】9.负触发花冠COROLLA 1.8 GLX-i ’05 X 1.蓝/红，绿/黄【小】2.红，蓝【中】3.红/黑【小】4.红/白【小】5.黑/红【中】6.绿/白【小】7.绿/黄，绿/黑【小】9.负触发卡罗拉COROLLA 1.8 GLX-i ’07 XI 1.黄，蓝（粉红，浅蓝）【细】2.橙，浅绿【中】3.白/红【细】4.浅绿【小】5.浅绿【中】6.蓝【小】7.黄，浅绿【小】9.负触发佳美CAMRY 2.4 AT ’06 V 1.浅蓝，浅绿【细】2.蓝/黑，蓝/红【中】3.红/黑【小】5.蓝/黑【大】6.绿/白【小】7.绿/黄，绿/黑【中】9.负触发凯美瑞CAMRY 240G ’07 VI 1.紫，绿【细】2.白，红【中】3. 棕【细】4.白【小】5.灰【中】6.蓝【细】7.黄，绿【小】9.负触发△*锐志REIZ 3.0V ’06 1.粉红，蓝【细】2.黑，绿【中】3.浅绿【细】4.红【小】5.红【大】6.红【小】7.黄，绿【小】8.黄【小】9.负触发△*皇冠CROWN 3.0 Royal Saloon ’05 XII 1.紫，粉红【细】2.绿，浅绿【中】3.灰【细】5.黑【大】6.红/黑【小】7.黄，绿【小】9.负触发△*凌志LEXUS 1.绿/红，粉红/黑 3.红/白 6.绿/白7.绿/黄，绿/黑9.负触发雷克萨斯LEXUS IS300 炫动版’07 1.蓝，白【细】2.蓝，浅紫【中】3.棕【细】4.绿【细】5.蓝【中】6.红/蓝【小】7.红，浅绿【小】8.粉红－【小】9.负触发△*普拉多PRADO GRJ120L-GKPEKC ’03 1.蓝，绿【小】2.蓝/黑，蓝/红【中】3.红/绿【细】5.黑/红【中】6.绿/黄【小】7.蓝/黑，蓝/黄【中】9.负触发△*HONDA本田飞度Fit 1.5 CVT ’06 1.黑，白/黑，黄/红【细】2.黄，白/黑【中】3.绿/红【细】5.黄/绿【小】6.白/黑【小】7.绿/黄，绿/红【中】9.正电回路/开关串联负触发思迪CITY 1.5 AT ’06 9.正电回路/开关串联负触发思域CIVIC 1.8 VTi-S ’07 9.负触发雅阁ACCORD 2.4 AT ’07 Ⅶ 1.粉红/蓝，粉红/黑【细】2.黄/黑，黄/绿【小】3.白/黑【细】4.蓝/黑【细】5.黄/绿【小】6.白/黑【小】7.棕，红/蓝【细】8.黄/绿【小】9.负触发*雅阁ACCORD 2.4 AT ’08 Ⅷ 1.黄【细】2.黄，橙【小】3.粉红【细】4.白【小】5.粉红【小】6.浅绿【小】7.蓝，绿【小】8.橙【小】9.负触发△*奥德赛Odyssey 2.4 AT ’07 1.红，棕【细】2.绿，红【小】3.黄【细】5.粉红【中】6.棕【小】7.橙，黄【小】9.负触发△*思威CR-V 2.4 AT ’06 1.白/蓝，白/绿【细】2.黄/黑，黄/绿【小】3.绿/红【细】5.黄/绿【中】6.白/黑【小】7.绿/黄，绿/红【小】9.负触发颐达TIIDA 1.6JS ’06 1.灰，棕【细】2.绿，浅蓝【中】3.棕【小】4.粉红【细】5.绿【中】6.红【小】7.紫，白【小】8.红【中】9.负触发*阳光SUNNY 2.0 LS ’06 1.紫，绿/红（灰)【细】2.红/黑，蓝/红【中】3.红/白【小】4.红/黑【小】5.黑/黄【中】6.红/绿【小】7.绿/黄，绿/黑【小】8.粉红/黑－【小】9.正电回路蓝鸟BlueBird 2.0 A T ’05 IV 2.灰，灰/黑【中】3.红/白【小】5.黑/红【中】6.红/绿【小】7.绿/黄，绿/黑【小】9.正电回路天籁TEANA 230JM ’06 1.灰，灰/红（浅绿/红）【细】2.紫，绿/黄【中】3.黄【小】4.紫/白【小】5.黑/黄【大】6.红/绿【小】7.绿/黄，绿/黑【小】8.红【中】9.负触发*风度CEFIRO VQ30DE ’04 1.灰，棕/黄【细】2.绿/黄，白/黑（紫）【中】3.红/白【细】5.黑/黄【中】6.红/绿【小】7.绿/黄，绿/黑【小】9.正电回路MITSUBISHI三菱赛马 1.6 MT ’02 1.橙，粉红，黑【小】2.白，黄/红【中】3.绿【小】5.红【中】6.绿【中】7.绿/红，绿/黑【小】9.正电回路/开关串联负触发*MAZDA马自达M6 2.0L AT ’04 2.红/蓝，红/黑【大】3.绿/橙【小】4.棕【小】5.绿/红【中】6.绿/黄【小】7.绿/橙，绿/白【小】9.正电回路M6 2.3L 5AT ’06 1.黑/橙，蓝，蓝/黑（白/绿）【小】2.红/蓝，红/黑【中】3.黄/黑【小】4.棕【小】5.绿/红【中】6.绿/黄【小】7.绿/橙，绿/白【小】9.正电回路/开关串联负触发△*SUZUKI铃木北斗星CH7140A DLX ’05 1.棕/白【细】2.绿，红/绿【小】3.黑/红【细】5.粉红【中】6.绿/白【小】7.绿/黄，绿/红【小】9.单线串联负触发雨燕SWIFT 1.3 MT ’05 1.灰，灰/白【细】2.绿，红/蓝【小】3.黑/红，黑/黄【小】4.黑/黄【小】5.粉红【中】6.绿/白【小】7.绿/红，蓝/黄【小】8.白－【小】9.负触发SUBARU斯巴鲁翼豹Impreza WRX 2.5T ’07 1.红/白，黄/红【细】2.橙，红/绿【小】3.黄【细】4.黄/红【小】5.黑/浅橙【中】6.蓝/黄【小】7.黑/绿，浅绿/黑【小】9.负触发HYUNDAI现代伊兰特ELANTRA 1.8 AT ’05 1.蓝【细】2.绿，灰【小】3.黄【小】4.绿【小】5.红/黑【大】6.白【小】7.蓝，黄/橙【小】9.单线串联负触发瑞风Refine 2.4 MT ’04 1.蓝【小】3.黑/蓝【细】5.黄/橙【中】6.灰【小】7.粉红，棕【小】9.单线串联负触发胜达菲SANTAFE 2.7 4WD ’02 1.黄，白/黑【细】2.白，棕【中】3.粉红【小】5.红【中】6.绿/黑【小】7.棕，灰【小】9.负触发千里马1.6 GLS ’05 1.黄，蓝/橙【细】2.绿，蓝【中】3.绿【细】5.黄【中】6.绿【小】7.黄，棕/橙【小】9.负触发赛拉图CERATO 1.8 GLS ’06 1.黄/黑，黄/橙【小】2.绿，粉红【中】3.绿/黑【细】×3 4.绿【小】5.蓝【中】6.红/黑【小】7.蓝/白，蓝/橙【小】8.黄/黑－【小】9.负触发嘉华CARNIV AL 3.5 V6 GLS ’05 1.红/绿，白/黑【细】2.蓝/红，红/黄【中】3.白/红【细】6.白【小】7.蓝，绿【细】9.负触发V olksWagen大众波罗POLO 1.6 MT ’04 1.棕/绿（蓝/白）【细】2.紫/绿，紫/黄【小】3.棕/黑【细】5.蓝/白【中】6.黑/红【中】7.黑/白，黑/绿【中】9.双电位负触发△*宝来BORA 1.8 AT ’02 1.黄/蓝，绿/红【细】3.棕/白【细】5.蓝【中】6.红/黑【小】7.黑/白，黑/绿【小】9.负触发帕萨特PASSAT 1.8T AT ’05 1.红/蓝，红/绿（黄/黑）【细】2.黑/蓝，黑/棕【小】3.棕/白【小】5.绿/黄【中】6.红/黑【小】7.黑/白，黑/绿【小】8.棕/绿－【细】9.负触发Audi奥迪A6OPEL欧宝欧美佳Omega 2.2 AT ’04 1.红/白，棕/红【细】2.黑/红，黑/黄【小】3.灰【小】5.红/蓝【中】6.黑/黄【小】7.黑/白，黑/绿【小】9.负触发威达VECTRA 3.2 V6 AT ’06FIAT菲亚特西耶那Siena 1.5 HL ’04 1.蓝/白，绿/白；（白/黑，白/蓝）【细】3.绿【细】5.紫/黄【中】6.橙/黑【细】7.粉红/白，粉红/红【小】9.负触发派力欧Palio 1.3 Speedgear ’04 1.蓝/白，白/黑 3.蓝/白 6.绿粉红，粉红CITROEN雪铁龙赛纳Xoara 2.0 AT ’05 2.橙，灰【中】5.白【中】6.黄【小】7.橙，棕【小】9.正电回路*毕加索Picallo 2.0 AT ’04PEUGEOT标致307嘉年华FIESTA 1.6 AT ’05 1.黄/黑，白/紫【小】3.黑/红【细】5.紫/橙【中】6.紫/黄【小】7.蓝，蓝/红【小】8.橙/黑【小】9.正触发蒙迪欧MONDEO 2.0 AT ’05 2.白/黑，黄/黑【小】3.黑/白【细】5.绿/橙【中】6.绿/橙【小】7.蓝，蓝/橙【小】9.正电回路BUICK别克GL8 3.0 ’05 1.白，浅蓝 3.黄 6.白7.绿/蓝，浅蓝/黄9.负触发凯越EXCELLE 1.8 LE ’05 1.黄，绿/白【细】2.灰，紫/白【小】3.紫【细】5.灰【中】6.蓝【中】7.蓝，蓝/黑【小】8.棕【细】9.负触发君威RegalCHEVROCET雪弗兰SPARK 0.8 MT ’03 3.白【小】5.橙/黑【中】6.黄【小】7.蓝，蓝/黄【小】赛欧SAIL景程EPICA 2.0 SX AT ’05 1.浅蓝，浅蓝/白【细】2.灰，棕【小】3.白【细】5.灰【中】6.浅蓝【细】7.蓝，浅蓝【小】9.负触发。

KTV飞鸽中控，灯控的链接和调试中控盒、灯控盒、小墙板、服务灯、火警连动器的连接和学习方法说明-------------------------整理时间：2008年1月24日设备简介✓中控盒：连接各种外接设备的中转平台，可通过键盘线连接到机顶盒、8芯水晶头一分二线连接灯控盒及服务灯、普通8芯网线连接小墙板。

✓灯控盒：与机顶盒端的“气氛”功能相关联，控制房间的各种照明设备。

按照明的强弱及效果，分为：柔和、摇滚、抒情、明亮四类。

✓的图标，闪烁和蜂鸣停止。

✓小墙板：可进行简单控制操作的便捷式操作面板，安装在离客户沙发较近的墙上，方便顾客操作。

✓火警连动器：连接大厦火警防控系统及服务器，当大厦发生火情时，火警防控系统会向各楼层发出警报，火警连动器自动将收到的大厦火警警报发送到服务器，再通过雷石系统传送到每个房间，确保第一时间疏散客户。

各设备的连接方法：✧连接图示：✧连接说明：1、中控盒端“服务灯”接口，采用8芯水晶头一分二连接线，前四芯接“服务灯”；2、8芯水晶头一分二连接线的后四芯接灯控盒；3、“墙板/演唱盒”靠近服务灯端的第一口，采用8芯普通网线，接“小墙板”； 4、“键盘-输出”口，采用键盘线，接“机顶盒”键盘口。

5、9针9孔双头串口调试线连接到火警连动器与服务器的串口。

9针9孔双头串口调试线：一端为9针，一端为9孔的串口调试线。

6、8芯水晶头的后两芯接火警连动器，另一端的两根线连接大厦火警系统，7、8号线间电压为12V 。

7、8芯普通网线及交换机连接服务器与机顶盒。

中央控制器学习方法：✧ 学习功放遥控器操作：把厂家所配的接收头插在<键盘输入>接口上，然后按住中控面板上的<2，3>两键，打开电源，中央控制器上的数字显示器显示--。

1．选定按中控器面板上的<1>键表示+ 按中控器面板上的<2>键表示-一直调整到数字显示为功放模式：A-2．选定模式后，按中控器面板上的<3>确定，进入学习状态。
