光伏连接器在光伏发电系统中的应用

摘要：光伏连接器在光伏电站直流侧广泛使用。连接器制作安装是否规范对光伏电站的整体质量、正常运行、发电量具有重要影响。本文从介绍光伏连接器的基本原理出发，重点讲述其正确的安装工序、现场施工常见问题，最后通过举例说明连接器接触电阻对发电量的影响分析。

关键词：接触电阻；压接连接器；发电量

1、引言

光伏连接器是组件侧、电缆侧、汇流箱侧相互连接的核心部件，也是容易被忽略的关键小部件。光伏电站运行头两年中，有超过59%的失效问题出现，在失效问题中超过50%来源于连接问题。光伏电站建设过程中应规范连接器的做法，避免由于其制作不当为后期运行带来隐患。

2、连接器的介绍

连接器（俗称公母插头）连接铜导线部分为内芯。其内芯之间加入了形似表带的特殊金属弹片，替代原有不规则的接触面，大大增加了有效接触面积，形成典型的并联电路，具备载流能力高、功率损耗和接触电阻最小、抗冲击、抗腐蚀耐高温等特点，并且能够长期保持这样的性能。

光伏连接器的一般均在户外使用，所以对光伏连接器的技术指标要求较高。主要技术指标一般包括：

额定电压：1000VDC或1500VDC

额定电流：10A~50A之间，与匹配的电缆相关

接触电阻：<5mΩ

环境温度范围：一般为-40℃~85℃ 温度上限：一般为100℃

防护等级：一般为IP67

3、光伏连接器的重要性

光伏连接器作为系统的生命线，贯穿项目始终，是确保所发电量从组件稳定传输到逆变器和用户端的重要载体。直流侧按照应用场景不同，主要可分为线端连接器(如组件)、分支连接器(工程现场)以及板端连接器(如逆变器)。连接器作为关键零部件，其低的接触电阻和长期可靠性，能够保障电站高效和安全运行。相反，持续升高的接触电阻则会大幅提升项目的安全风险，严重的可导致火灾事故。2010-2017年，英国58起光伏火灾中，27%是由连接器引起;1995-2012年，德国180起光伏火灾中，24%也归因于连接器失效。

光伏连接器是用于太阳能光伏系统中的组件之间进行电气连接的接头。在太阳能光伏行业中，目前主要使用的光伏连接器标准有以下几种：

1. MC4：MC4 是一种常见的光伏连接器标准，在全球光伏系统中广泛使用。它具有防水、耐紫外线和耐高温等特性，并且易于安装和拆卸。MC4 连接器通常用于直流电路连接，用于太阳能电池板和电池串联箱之间的电连接。

2. Amphenol H4：Amphenol H4 是另一种常见的光伏连接器标准，在美国市场较为常见。它具有类似于 MC4 的特点，但连接方式略有不同。

3. Tyco Solarlok：Tyco Solarlok 也是一种常见的光伏连接器标准之一，主要在欧洲市场使用。它具有类似于 MC4 的功能和特性，但连接方式略有不同。

这些光伏连接器标准都遵循国际电工委员会 (IEC) 发布的相关标准和规范，以确保其安全性和兼容性。在选择光伏连接器时，应根据具体的应用和市场需求来选择合适的标准和型号。

1 19 竭诚为您提供优质文档/双击可除

光伏组件接线盒规范

篇一：光伏接线盒认证技术规范(初稿)

cgc

北京鉴衡认证中心认证技术规范

cgc/gF00x：20xx

地面用光伏组件接线盒技术要求和试验方法

technicalspecificationsandtestmethodsofjunctionboxesusedin

terrestrialpVmodules

(备案稿)

200x-x-xx发布200x-x-xx实施

北京鉴衡认证中心发布

目次

前言.................................................

2 19 ...........................iii

标题：地面用光伏组件接线盒技术要求和试验方法..........................................1

1范围.................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................2

4技术要求............................................................................5

4.1概述...............................................................................5

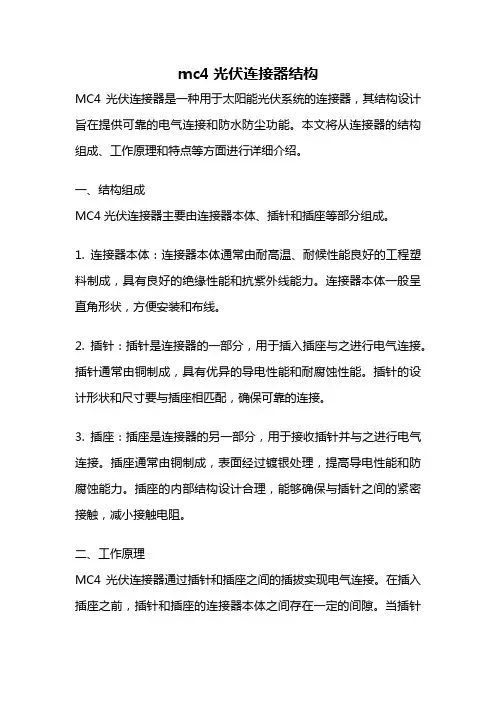

mc4光伏连接器结构

MC4光伏连接器是一种用于太阳能光伏系统的连接器，其结构设计旨在提供可靠的电气连接和防水防尘功能。本文将从连接器的结构组成、工作原理和特点等方面进行详细介绍。

一、结构组成

MC4光伏连接器主要由连接器本体、插针和插座等部分组成。

1. 连接器本体：连接器本体通常由耐高温、耐候性能良好的工程塑料制成，具有良好的绝缘性能和抗紫外线能力。连接器本体一般呈直角形状，方便安装和布线。

2. 插针：插针是连接器的一部分，用于插入插座与之进行电气连接。插针通常由铜制成，具有优异的导电性能和耐腐蚀性能。插针的设计形状和尺寸要与插座相匹配，确保可靠的连接。

3. 插座：插座是连接器的另一部分，用于接收插针并与之进行电气连接。插座通常由铜制成，表面经过镀银处理，提高导电性能和防腐蚀能力。插座的内部结构设计合理，能够确保与插针之间的紧密接触，减小接触电阻。

二、工作原理

MC4光伏连接器通过插针和插座之间的插拔实现电气连接。在插入插座之前，插针和插座的连接器本体之间存在一定的间隙。当插针插入插座时，通过连接器本体的弹性作用，插座会与插针之间形成紧密的接触，确保电流的传输。

该连接器采用防水防尘设计，连接器本体与插针插座之间存在一定的密封结构，能够有效防止水分和灰尘进入连接器内部，保证连接器的可靠性和稳定性。

三、特点

MC4光伏连接器具有以下几个特点：

1. 可靠性高：连接器采用优质材料制成，结构设计合理，能够确保电气连接的可靠性。连接器具有良好的抗震、抗冲击能力，适用于各种恶劣的环境条件。

2. 使用方便：连接器本体和插座插针之间的设计紧凑，安装简单方便。连接器的插拔力度适中，既能保证插拔的稳定性，又能减小人员操作的难度。

3. 防水防尘性能好：连接器本体与插座插针之间采用密封结构，能够有效防止水分和灰尘进入连接器内部，保护电气连接不受外界环境的影响。

4. 耐候性强：连接器本体采用耐高温、耐候性能良好的工程塑料制成，能够适应各种恶劣的气候条件，保证连接器的长期稳定运行。
