钢结构施工方案及流程

1、钢柱、钢梁、制作

制作工艺流程：放样→号料→切割→矫正、弯曲和边缘加工→制孔→组装→焊接→外观检查→抛湾除锈→涂装→涂装编号→构件验收。

（1）放样

1）核对图纸的安装尺寸和孔距，以1：1的大样放出节点，核对各部分尺寸。

2）制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。

3）放样时，铣、刨的工件要考虑加工余量，焊接构件要按工艺要求预留焊接收缩余量。

断面高小于等于1000mm，且板厚小于等于25mm，四条纵焊缝每米收缩0.6mm,焊透梁高收缩1.0mm，每对加劲板焊缝，梁长度收缩0.3mm。

（2）号料

1）检查核对材料，在材料上划出切割、铣、刨、弯曲、钻孔等加工位置，打冲孔及标出零件编号。

2）号料时应尽量做到合理用材。

（3）切割

1）钢材下料时，柱、梁的板材用料采用气割，加劲板等零件采用机剪，支撑用料采用锯切；材料的切割线与号料线的允许偏差应符合下列规定

手工切割±2mm；自动、半自动切割±1.5mm；精密切割±1.0mm。

2）切割前应将钢板材表面切割区域内的铁锈、油污等清除干净，切割后，断面上不得有裂纹和大于1mm的铁棱，•并应清除边缘上的熔瘤和飞溅物等。

3）切割截面与钢材表面不垂直度应不大于钢板材厚度的10％，且不大于2mm。

4）机械剪切的零件，其剪切线与号料线的允许偏差不得大于2.0mm；断口处的截面上不得有裂纹和大于1.0mm的缺棱，并应清除毛刺。机械剪切的斜度不得大于2.0mm。

（4）矫正弯曲和边缘加工：

1）普通碳素结构钢在高于-16摄氏度，可用冷矫正和冷弯曲。

2）矫正后的钢材表面不应有明显的凹面和损伤，表面划痕深度不能大于0.5mm。

3）钢材矫正后的允许偏差应符合规范要求：

钢板厚度小于或等于14mm时，其允许偏差不大于或等于1.5mm。

钢板厚度大于或等于14mm时，其允许偏差不大于或等于1mm。

4）普通碳素结构钢，允许加热矫正，其加热温度严禁超过正火温度。

钢结构施工方法及主要工艺

1、放样

制作样板时用金属划针放样,以确保其样板的精密性和正确性;放样以1：1的比例在样板台上弹出大样,当大样尺寸过大时,可分段弹出;该工程的一些构件只对其节点有要求,则可缩小比例弹出样子,但应注意精度;先以构件的某一水平线和垂直线为基准,弹出十字线,二线必须垂直;然后依据此十字线划出其他各个点及线,并在节点旁注上尺寸,以备复查;交接点处应钉上薄铁皮,用划针划上连接线并用尖锐的样冲或划针轻轻地将点敲出,加以保护;放样结束自检后须经各工种专职检验员检验,以确保各构件加工的几何尺寸、角度和安装接触面等的准确;

2、下料切割

下料前严格按工艺详图对照品种、规格、牌号是否一致,必要时请有关人员鉴证,应确认所用材料与图纸要求对应相符时才可切割;钢板的剪切线、气割线必须弹直,当钢板有起伏呈波浪状时应特别注意;下料切割方法有气割、剪切、冲模落料、坡口和锯切,切割前应对钢板或型材进行矫正;对接、焊接钢板或型材必须进行检验和探伤,确认合格后才准切割,不得使一次剪切的宽度超过剪板机的宽度;剪切的长度超过剪板机宽度的料要采取相应的措施;可以放加工余量在剪切后进行刨边或者用自动割刀加工;下料切割尺寸公差应符合手工切割小于±,自动半自动切割小于±,垂直度应不大于钢板厚度的5%,且不大于±标准规范,切割周边要求光滑平整;下料后应对切割面、尺寸公差、切口截面和飞溅物等进行检验,经检合格后进行合理堆放,做上合格标识和编号;

3、制孔

制孔采用钻孔、冲孔、气割割孔等几种方法,普遍采用钻孔,另外该工程不重要的节点板、垫板、加强板及角钢拉撑等构件孔可采用冲孔;制孔前先在构件上划出孔的中心线和直径,为了提高效率,可采用涤纶片基的划线模板划线及将数块钢板重叠起来一齐钻孔;钻孔的允许偏差超设计和规范时,不能采用钢块填塞,可采用与因材质相匹配的焊条熔焊后重新制孔;

4、矫正

矫正工作贯穿钢结构制作的全过程;矫正主要采用机械矫正和火焰矫正等方法;因火焰矫正是利用局部受火焰加热后的收缩变形去抵消已经产生的焊接变形,故如果第一次矫正没有达到质量要求范围,可在第一次加热位置再进行火焰矫正,矫正量过大可在反方向再进行火焰矫正,直至符合技术要求,但加热温度要有控制范围;

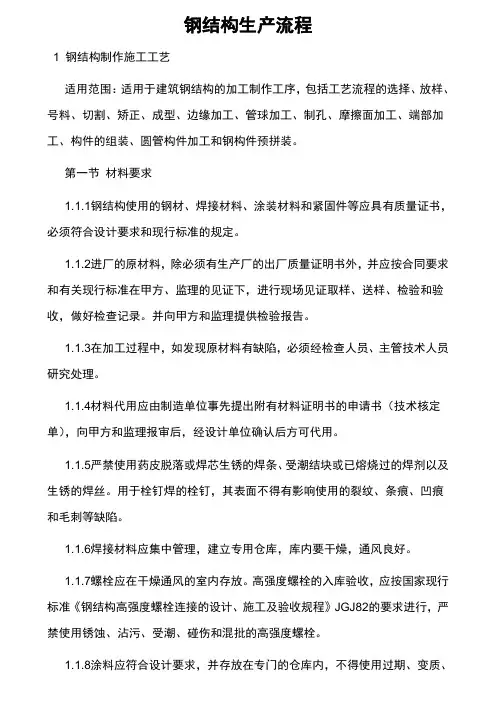

钢结构生产流程

1 钢结构制作施工工艺

适用范围：适用于建筑钢结构的加工制作工序，包括工艺流程的选择、放样、号料、切割、矫正、成型、边缘加工、管球加工、制孔、摩擦面加工、端部加工、构件的组装、圆管构件加工和钢构件预拼装。

第一节 材料要求

1.1.1钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证书，必须符合设计要求和现行标准的规定。

1.1.2进厂的原材料，除必须有生产厂的出厂质量证明书外，并应按合同要求和有关现行标准在甲方、监理的见证下，进行现场见证取样、送样、检验和验收，做好检查记录。并向甲方和监理提供检验报告。

1.1.3在加工过程中，如发现原材料有缺陷，必须经检查人员、主管技术人员研究处理。

1.1.4材料代用应由制造单位事先提出附有材料证明书的申请书（技术核定单），向甲方和监理报审后，经设计单位确认后方可代用。

1.1.5严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。用于栓钉焊的栓钉，其表面不得有影响使用的裂纹、条痕、凹痕和毛刺等缺陷。

1.1.6焊接材料应集中管理，建立专用仓库，库内要干燥，通风良好。

1.1.7螺栓应在干燥通风的室内存放。高强度螺栓的入库验收，应按国家现行标准《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82的要求进行，严禁使用锈蚀、沾污、受潮、碰伤和混批的高强度螺栓。

1.1.8涂料应符合设计要求，并存放在专门的仓库内，不得使用过期、变质、结块失效的涂料。

第二节 主要机具

1.2.1主要机具

钢结构生产长用工具。

第三节 作业条件

1.3.1完成施工详图，并经原设计人员签字认可。

1.3.2施工组织设计、施工方案、作业指导书等各种技术准备工作已经准备就绪。

1.3.3各种工艺评定试验及工艺性能试验和材料采购计划已完成。

1.3.4主要材料已进厂。

1.3.5各种机械设备调试验收合格。

1.3.6所有生产工人都进行了施工前培训，取得相应资格的上岗证书。

钢结构制作工序

钢结构制作工序是指将钢材进行切割、钻孔、焊接、喷漆等一系列工艺加工，最终制成钢结构构件或钢结构建筑。钢结构制作工序是钢结构建筑的重要组成部分，其质量和工艺直接影响到钢结构建筑的安全性和使用寿命。

钢结构制作的第一步是进行材料切割。切割是将钢材按照设计要求进行切割，通常采用火焰切割、等离子切割、激光切割等方式。切割后的钢材需要进行清理和打磨，以确保其表面光滑，不影响后续工艺加工。

钢结构制作的第二步是进行钻孔。钻孔是为了将钢材连接起来，通常采用钻床进行钻孔。钻孔的位置和尺寸需要按照设计要求进行精确控制，以确保钢结构构件的精度和稳定性。

第三，钢结构制作的第三步是进行焊接。焊接是将钢材连接起来的重要工艺，通常采用电弧焊、气体保护焊等方式进行。焊接需要按照设计要求进行焊缝的布置和焊接工艺的选择，以确保焊接质量和强度。

钢结构制作的最后一步是进行喷漆。喷漆是为了保护钢结构构件的表面，防止其受到氧化和腐蚀。喷漆需要按照设计要求进行颜色和厚度的选择，以确保钢结构构件的美观和耐用性。

钢结构制作工序是钢结构建筑的重要组成部分，其质量和工艺直接影响到钢结构建筑的安全性和使用寿命。因此，在进行钢结构制作时，需要严格按照设计要求进行工艺加工，确保钢结构构件的精度、稳定性和耐用性。
