肖特基二极管的作用
肖特基二极管是一种半导体器件，它的作用主要在于整流和检波。下面我们将详细介绍肖特基二极管的工作原理和应用。
一、肖特基二极管的物理原理
肖特基二极管是基于金属-半导体接触原理制成的，它利用金属与半导体材料之间的势垒来阻挡电流的流动。当加正向电压时，即金属极性与半导体极性相同，肖特基势垒会降低，电流可以自由流动；而当加反向电压时，即金属极性与半导体极性相反，肖特基势垒会升高，电流难以流动。这种正反向的电流特性使得肖特基二极管具有整流和检波的功能。
二、肖特基二极管的整流作用
肖特基二极管的整流作用主要利用了它的单向导电性。在电路中，当加正向电压时，即金属极性与半导体极性相同，肖特基二极管导通，相当于一个低电阻的通路，允许电流自由流动；而当加反向电压时，即金属极性与半导体极性相反，肖特基二极管截止，相当于一个高电阻的阻断，阻止电流流动。通过这种正反向的交替作用，肖特基二极管可以将交流电转换为直流电，实现整流的功能。
三、肖特基二极管的检波作用
肖特基二极管的检波作用主要是利用了它的结电容特性。当加正向电压时，即金属极性与半导体极性相同，肖特基二极管导通，此时结电容会随时间的推移而充电；而当加反向电压时，即金属极性与半导体极性相反，肖特基二极管截止，此时结电容会随时间的推移而放电。通过这种充放电的过程，肖特基二极管可以将高频信号转换为低频信号，实现检波的功能。
四、肖特基二极管的应用
肖特基二极管由于其优良的整流和检波性能，被广泛应用于各种电子设备中。
1. 电源整流：在电源电路中，肖特基二极管通常被用来整流交流电，将交流电转换为直流电，以满足各种电子设备的电源需求。 2. 信号整流：在数字电路、放大器等信号处理电路中，肖特基二极管通常被用来整流输入信号，以获取纯净的直流信号。
3. 检波器：在通信设备中，肖特基二极管通常被用来对微波信号进行检波处理，将高频信号转换为低频信号，以便后续电路进行处理和分析。

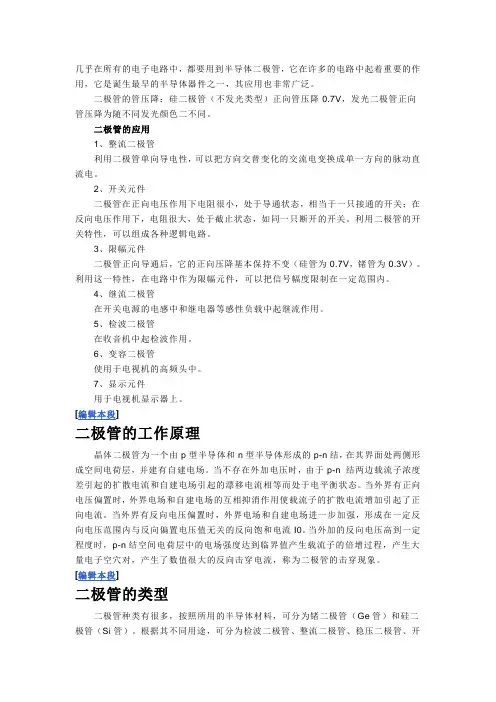

几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。
二极管的管压降：硅二极管（不发光类型）正向管压降0.7V，发光二极管正向管压降为随不同发光颜色二不同。
二极管的应用
1、整流二极管
利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。
2、开关元件
二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。利用二极管的开关特性，可以组成各种逻辑电路。
3、限幅元件
二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。
4、继流二极管
在开关电源的电感中和继电器等感性负载中起继流作用。
5、检波二极管
在收音机中起检波作用。
6、变容二极管
使用于电视机的高频头中。
7、显示元件
用于电视机显示器上。
[编辑本段]
二极管的工作原理
晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
[编辑本段]
二极管的类型
二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。
二极管工作原理及应用
一、工作原理
二极管是一种半导体器件，由P型半导体和N型半导体组成。P型半导体中的杂质原子掺入了三价元素，形成了空穴，而N型半导体中的杂质原子掺入了五价元素，形成了自由电子。当P型半导体与N型半导体相接触时，形成了PN结。在PN结中，由于P型半导体中的空穴和N型半导体中的自由电子的扩散运动，形成了一个电势垒。当外加电压为正向偏置时，电势垒减小，电子和空穴能够穿越PN结，形成电流，此时二极管处于导通状态；当外加电压为反向偏置时，电势垒增大，电子和空穴被阻挡，几乎没有电流通过，此时二极管处于截止状态。
二、应用领域
1.整流器：二极管具有良好的整流特性，能够将交流信号转换为直流信号。在电源中，二极管通常用作整流器，将交流电转换为直流电，以供电子设备稳定工作。
2.信号检测：二极管的导通电压较低，可用于信号检测。例如，在无线电接收机中，二极管用于检测无线电信号，将信号转换为音频信号，使人们能够听到声音。
3.光电器件：二极管在光电转换中起着重要作用。光二极管（LED）是一种能够将电能转换为光能的器件，广泛应用于照明、显示、通信等领域。光敏二极管（光电二极管）则能够将光信号转换为电信号，用于光电传感器、光电计数器等设备。
4.温度传感器：二极管的导电特性受温度影响较大，因此可以用作温度传感器。通过测量二极管的导通电压或截止电压，可以推算出环境的温度变化。
5.保护装置：二极管具有反向截止的特性，可用于保护其他器件免受反向电压的破坏。例如，将二极管连接在继电器的线圈上，当继电器断电时，二极管会吸收电感产生的反向电压，保护其他元件。 三、二极管参数
1.最大正向电流（IFM）：指二极管在正向工作时能够承受的最大电流。超过该电流，二极管可能损坏。
2.最大反向电压（VRM）：指二极管在反向工作时能够承受的最大电压。超过该电压，二极管可能损坏。
3.正向压降（VF）：指二极管在正向导通时的电压降，一般为几百毫伏。
pn结二极管原理
引言：
pn结二极管是一种最简单、最基本的半导体器件，在电子学领域有着广泛的应用。它的工作原理基于pn结的特性，通过调控电子和空穴的流动，实现对电流的控制。本文将详细介绍pn结二极管的原理及其应用。
一、pn结的形成
pn结是由p型半导体和n型半导体的结合而成。p型半导体是通过在纯硅中掺杂三价元素（如硼）来形成的，它具有多余的空穴。而n型半导体是通过在纯硅中掺杂五价元素（如磷）来形成的，它具有多余的自由电子。当p型半导体与n型半导体相接触时，多余的电子和空穴会发生扩散，形成一个空间电荷区，即pn结。
二、pn结的特性
1. 正向偏置：当外加电压的正极连接在p型半导体上，负极连接在n型半导体上时，称为正向偏置。此时，正极电压使空间电荷区变窄，电子和空穴可以穿越pn结，形成电流。这种电流称为正向电流，pn结处于导通状态。
2. 反向偏置：当外加电压的正极连接在n型半导体上，负极连接在p型半导体上时，称为反向偏置。此时，正极电压使空间电荷区变宽，阻碍电子和空穴的流动。只有当外加电压超过一定值，即击穿电压时，才会形成反向击穿电流。一般情况下，pn结处于截止状态。
三、pn结二极管的原理
pn结二极管的工作原理可以根据正向偏置和反向偏置的特性来解释。
1. 正向偏置：
当pn结二极管处于正向偏置状态时，正极电压使空间电荷区变窄，形成一个电子流动的通道。此时，由于p型半导体的多余空穴和n型半导体的多余电子，电子从n型半导体流向p型半导体，空穴从p型半导体流向n型半导体。这种电流流动的方向与正向偏置相反，称为正向电流。正向电流的大小与外加电压成正比。
2. 反向偏置：
当pn结二极管处于反向偏置状态时，正极电压使空间电荷区变宽，阻碍电子和空穴的流动。此时，由于p型半导体的多余空穴和n型半导体的多余电子，形成一个电场，阻止电子和空穴的扩散。只有当外加电压超过一定值，即击穿电压时，才会形成反向击穿电流。
