三极管和二极管一、介绍三极管和二极管二极管是一种电子元件,它有两个电极,分别为阳极和阴极。
在正向电压下,电流可以流过二极管,而在反向电压下,电流将被阻止。
因此,二极管通常用于整流器、稳压器和信号检测等应用中。
三极管是另一种电子元件,它由三个区域组成:发射区、基区和集电区。
基区控制从发射区到集电区的电流。
当正向偏置时,三极管可以工作在放大器模式下;当反向偏置时,它可以工作在开关模式下。
三极管通常用于放大器、开关和振荡器等应用中。
二、二极管的类型1. 硅二极管硅二极管是最常见的类型之一。
它有一个PN结,并且具有高的热稳定性和低的漏电流。
2. 锗二极管锗二极管比硅二极管更早被发明,并且具有较低的噪声水平和较高的灵敏度。
但是,锗材料对温度变化非常敏感。
3. 高速二极管高速二极管具有非常短的恢复时间,可以快速地从导通到截止转换。
它们通常用于高频应用中。
4. 肖特基二极管肖特基二极管是一种非常快速的二极管,它具有低的反向电流和较小的开关时间。
它们通常用于高频应用中。
三、三极管的类型1. NPN三极管NPN三极管是最常见的类型之一。
在正向偏置时,电流从发射区流向集电区。
当基区被注入电流时,它将控制从发射区到集电区的电流。
2. PNP三极管PNP三极管与NPN三极管相似,但是在正向偏置时,电流从集电区流向发射区。
当基区被注入电流时,它将控制从集电区到发射区的电流。
3. 功率三极管功率三极管可以处理大量功率并能够承受高压和高温度。
它们通常用于放大器、开关和变换器等应用中。
4. 双极性晶体管(BJT)BJT是一种双向传输器件,可以作为放大器或开关使用。
它由两个PN 结组成,其中一个是NPN结,另一个是PNP结。
四、应用1. 二极管的应用(1)整流器:二极管可以将交流电转换为直流电。
(2)稳压器:二极管可以用作稳压器的关键元件。
(3)信号检测:二极管可以检测并放大无线电频率信号。
2. 三极管的应用(1)放大器:三极管可以放大电路中的信号。
二极管和三极管原理二极管原理:二极管是一种有两个电极(即阴极和阳极)的半导体器件。
它基于PN结的特性,PN结是由P型半导体和N型半导体直接相接而形成的结构。
在正向偏置电压下,P型半导体为正极,N型半导体为负极,形成正向电流。
而在反向偏置电压下,P型半导体为负极,N型半导体为正极,形成反向电流。
二极管的主要原理是PN结的单向导电性。
当二极管正向偏置时,P区与N区之间的电子就会向前移动,同时空穴则向后移动,形成正向电流。
而在反向偏置时,由于PN结上有一个势垒,阻碍了电子和空穴的移动,所以几乎没有电流通过。
因此,二极管可以用来控制电流的流向。
二极管的特性使其在电子设备中有广泛的应用。
例如,它可以用作整流器,将交流电转换为直流电。
当正弦波信号通过二极管时,只有正半周期能通过,负半周期将被阻止,从而将交流电转换为直流电。
此外,二极管还可用于稳压电路、振荡器等。
三极管原理:三极管是一种三个电极(即基极、发射极和集电极)的半导体器件。
它是由两个PN结(即P型和N型)组成的。
PNP型和NPN型是两种常见的三极管。
PNP型的集电极和基极为负极,发射极为正极;NPN型的集电极和基极为正极,发射极为负极。
三极管的原理是基于PNP或NPN结的放大作用。
当三极管的基极接受到一个小信号电流时,这个电流通过PN结的放大作用,导致大量的电子或空穴流向集电极。
这样,三极管就能够将小信号放大成大信号。
具体来说,当三极管处于截止状态时,集电极和发射极之间的电流非常小。
当三极管处于饱和状态时,集电极和发射极之间的电流非常大。
通过控制基极电流的大小,可以在截止和饱和之间控制三极管的工作状态,从而实现对信号的放大。
三极管具有放大、开关、振荡等功能,因此在电子电路中有广泛的应用。
例如,三极管可以用于构建放大器,将小信号放大到足够大的程度。
此外,它还可以用于逻辑门电路、时钟发生器等。
题目编号:13879 知识点:14二极管和三极管题型:单项选择题难度:中半导体的导电能力()。
A. 与导体相同B. 与绝缘体相同C. 介乎导体和绝缘体之间【答案】C======================================================================题目编号:13880 知识点:14二极管和三极管题型:单项选择题难度:中当温度升高时,半导体的导电能力将()。
A. 增强B. 减弱C. 不变【答案】A======================================================================题目编号:13881 知识点:14二极管和三极管题型:单项选择题难度:中P型半导体中空穴数量远比电子多得多,因此该半导体应()。
A. 带正电B. 带负电C. 不带电【答案】C======================================================================题目编号:13882 知识点:14二极管和三极管题型:单项选择题难度:中. N 型半导体的多数载流子是电子,因此它应()。
A. 带负电B.带正电C.不带电【答案】C======================================================================题目编号:13883 知识点:14二极管和三极管题型:单项选择题难度:中将PN 结加适当的正向电压,则空间电荷区将()。
A.变宽B. 变窄C. 不变【答案】B======================================================================题目编号:13884 知识点:14二极管和三极管题型:单项选择题难度:中. 将PN结加适当的反向电压,则空间电荷区将()。
三极管检波和二极管检波三极管检波和二极管检波都是无线电通信中用于检测调制在高频信号上的低频信号(即信息)的方法。
以下是这两种检波方式的区别:
1. 工作原理:三极管检波的工作原理是利用三极管的放大作用,将高频信号通过三极管放大后,再将其输出到负载上。
而二极管检波则是利用二极管的单向导电性,将高频信号通过二极管整流后,输出低频信号。
2. 输出信号:由于三极管具有放大作用,因此三极管检波的输出信号幅度较大,可以驱动较大的负载。
而二极管检波的输出信号幅度较小,通常需要经过放大器进行放大后才能驱动较大的负载。
3. 响应速度:由于三极管内部存在电荷移动,因此三极管检波的响应速度较慢,无法适应高速信号的检波。
而二极管检波的响应速度较快,可以适应高速信号的检波。
4. 适用场景:三极管检波适用于需要放大低频信号的场景,例如音频信号的放大。
而二极管检波适用于需要高速响应的场景,例如通信、雷达等。
综上所述,三极管检波和二极管检波各有其特点,具体选择哪种检波方式需要根据实际需求来决定。

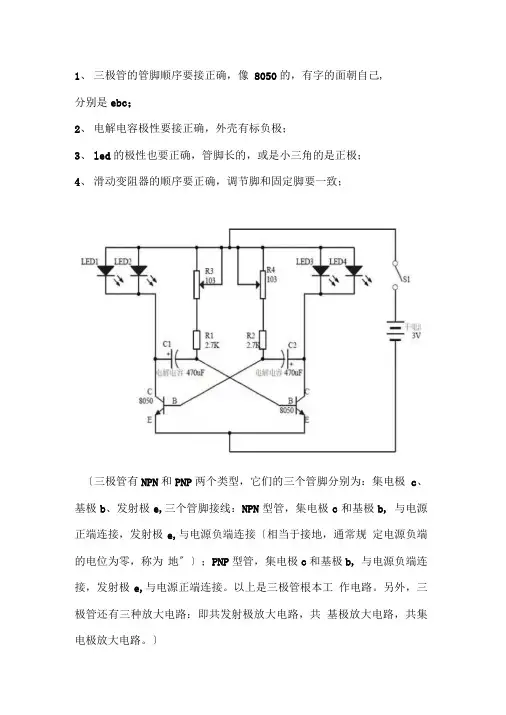

1、三极管的管脚顺序要接正确,像8050的,有字的面朝自己,
分别是ebc;
2、电解电容极性要接正确,外壳有标负极;
3、led的极性也要正确,管脚长的,或是小三角的是正极;
4、滑动变阻器的顺序要正确,调节脚和固定脚要一致;
〔三极管有NPN和PNP两个类型,它们的三个管脚分别为:集电极c、基极b、发射极e,三个管脚接线:NPN型管,集电极c和基极b, 与电源正端连接,发射极e,与电源负端连接〔相当于接地,通常规定电源负端的电位为零,称为地〞〕;PNP型管,集电极c和基极b, 与电源负端连接,发射极e,与电源正端连接。
以上是三极管根本工作电路。
另外,三极管还有三种放大电路:即共发射极放大电路,共基极放大电路,共集电极放大电路。
〕
PNP
发光二极管正负极的判断〔肉眼观察灯头较小的是正极稍大的是负极〕。

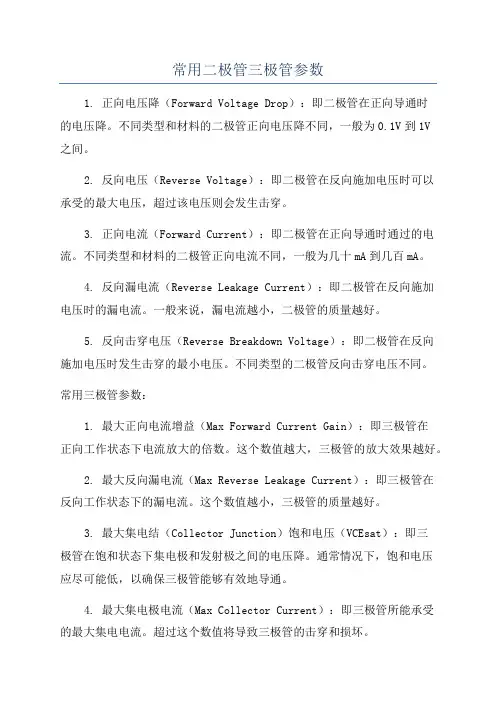

常用二极管三极管参数1. 正向电压降(Forward Voltage Drop):即二极管在正向导通时的电压降。
不同类型和材料的二极管正向电压降不同,一般为0.1V到1V之间。
2. 反向电压(Reverse Voltage):即二极管在反向施加电压时可以承受的最大电压,超过该电压则会发生击穿。
3. 正向电流(Forward Current):即二极管在正向导通时通过的电流。
不同类型和材料的二极管正向电流不同,一般为几十mA到几百mA。
4. 反向漏电流(Reverse Leakage Current):即二极管在反向施加电压时的漏电流。
一般来说,漏电流越小,二极管的质量越好。
5. 反向击穿电压(Reverse Breakdown Voltage):即二极管在反向施加电压时发生击穿的最小电压。
不同类型的二极管反向击穿电压不同。
常用三极管参数:1. 最大正向电流增益(Max Forward Current Gain):即三极管在正向工作状态下电流放大的倍数。
这个数值越大,三极管的放大效果越好。
2. 最大反向漏电流(Max Reverse Leakage Current):即三极管在反向工作状态下的漏电流。
这个数值越小,三极管的质量越好。
3. 最大集电结(Collector Junction)饱和电压(VCEsat):即三极管在饱和状态下集电极和发射极之间的电压降。
通常情况下,饱和电压应尽可能低,以确保三极管能够有效地导通。
4. 最大集电极电流(Max Collector Current):即三极管所能承受的最大集电电流。
超过这个数值将导致三极管的击穿和损坏。
5. 最大功耗(Max Power Dissipation):即三极管所能承受的最大功率。
超过这个数值将导致三极管过热并可能损坏。
以上介绍了二极管和三极管的常见参数,这些参数的理解和掌握对于选择合适的二极管和三极管,以及正确设计和应用电路非常重要。
三极管二极管的工作原理
三极管和二极管都是半导体器件,其工作原理可简要描述如下:
二极管(Diode)工作原理:
二极管是由P型和N型半导体材料结合而成的,其结构仅有
两个电极:正向极(P型)和反向极(N型)。
当外加电压为
正向时,即正向偏置,使得正向极较高,反向极较低,会形成电场,导致电子从N区域向P区域流动。
这称为正向导通,
二极管呈低阻状态,电流能够通过。
当外加电压为反向时,即反向偏置,使得反向极较高,正向极较低,电场会阻止电子的流动。
这称为反向截止,二极管呈高阻状态,电流不能通过。
二极管的主要功能是将电流限制为单向流动。
三极管(Transistor)工作原理:
三极管由两个P型层夹着一个N型层或者两个N型层夹着一
个P型层构成。
其结构中分为三个区域:发射区(Emitter)、基区(Base)和集电区(Collector)。
发射和集电区域都是高
掺杂的,基区是轻掺杂的。
在正常工作时,基区是非常薄的,在发射极加正向电压,即正向偏置时,NPN三极管中的正向
电流流动进入基极,使得基极接收到较高的电流,这会导致内部电子向发射极流动。
此时,基极-发射极间出现少量的电子流,称为小电流放大作用,由于集电端的电压较高,使得收集到的电子在集电极产生高电流增益。
如果把基区与发射区之间的PN结反向偏置,NPN三极管就处于截止状态,不会有电流通过。
三极管的基区控制了发射区和集电区之间的电流,因此起到了放大信号的作用。
总的来说,二极管主要用于单向电流的导通和截止,而三极管则可以通过控制基极电流来实现电流放大的功能。
题目编号:13879 知识点:14二极管和三极管题型:单项选择题难度:中半导体的导电能力()。
A. 与导体相同B. 与绝缘体相同C. 介乎导体和绝缘体之间【答案】C======================================================================题目编号:13880 知识点:14二极管和三极管题型:单项选择题难度:中当温度升高时,半导体的导电能力将()。
A. 增强B. 减弱C. 不变【答案】A======================================================================题目编号:13881 知识点:14二极管和三极管题型:单项选择题难度:中P型半导体中空穴数量远比电子多得多,因此该半导体应()。
A. 带正电B. 带负电C. 不带电【答案】C======================================================================题目编号:13882 知识点:14二极管和三极管题型:单项选择题难度:中. N 型半导体的多数载流子是电子,因此它应()。
A. 带负电B.带正电C.不带电【答案】C======================================================================题目编号:13883 知识点:14二极管和三极管题型:单项选择题难度:中将PN 结加适当的正向电压,则空间电荷区将()。
A.变宽B. 变窄C. 不变【答案】B======================================================================题目编号:13884 知识点:14二极管和三极管题型:单项选择题难度:中. 将PN结加适当的反向电压,则空间电荷区将()。
⼆极管、三极管、MOS管之间有什么联系和区别?
⼆极管、三极管、MOS管都是最基本的电⼦元器件,在电路设计中使⽤⼴泛。
他们三者是完全
不同的三种元器件,作⽤和使⽤⽅法完全不⼀样。
⼆极管的作⽤和使⽤⽅法
⼆极管是由P型半导体和N型半导体构成的半导体器件,在P型半导体加正极,在N型半导体加负
极后,PN结正偏使⼆极管导通,⼆极管的导通压降在0.7-1.5V左右。
PN结反偏后⼆极管截⽌,
所以⼆极管具有导向导电特性。
⼆极管电路符号和直插实物图如下所⽰。
利⽤⼆极管的单向导电特性,可以⽤作电源防接反、整流电路中,下图是⼆极管在整流电路中
的应⽤。
三极管的作⽤和使⽤⽅法
三极管是流控型的器件,有两个PN结,具有三个电极,分别是基极、发射极和集电极,具有三
种⼯作状态分别为截⽌区、放⼤区和饱和区。
根据结构可以分为NPN型和PNP型。
三极管的内
部结构和电路符号如下图所⽰。
三极管即可以⽤于放⼤电路⼜可⽤于开关电路。
可以搭建共发射极电路、共集电极电路和共基
极电路等放⼤电路,也可以搭建成开关电路⽤于驱动继电器、蜂鸣器等元器件。
三极管所搭建
的⾼频⼩信号放⼤电路如下图所⽰。
MOS管的作⽤和使⽤⽅法
MOS管是压控型的器件,⼀般起到开关作⽤,具有NMOS和PMOS之分,有三个电极,分别
是:漏极、源极和栅极。
MOS管的内部结构和电路符号如下图所⽰。
MOS的耐压和过电流能⼒做的⽐较⼤,经常被⽤作功率器件,如BLDC电机驱动中就使⽤
NMOS作为驱动器件,如下图所⽰。

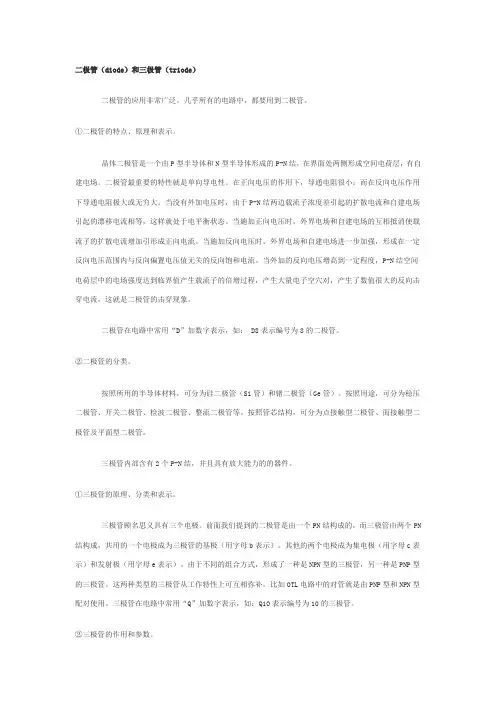

二极管(diode)和三极管(triode)二极管的应用非常广泛。
几乎所有的电路中,都要用到二极管。
①二极管的特点、原理和表示。
晶体二极管是一个由P型半导体和N型半导体形成的P-N结,在界面处两侧形成空间电荷层,有自建电场。
二极管最重要的特性就是单向导电性。
在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。
当没有外加电压时,由于P-N结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等,这样就处于电平衡状态。
当施加正向电压时,外界电场和自建电场的互相抵消使载流子的扩散电流增加引形成正向电流。
当施加反向电压时,外界电场和自建电场进一步加强,形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流。
当外加的反向电压增高到一定程度,P-N结空间电荷层中的电场强度达到临界值产生载流子的倍增过程,产生大量电子空穴对,产生了数值很大的反向击穿电流,这就是二极管的击穿现象。
二极管在电路中常用“D”加数字表示,如: D8表示编号为8的二极管。
②二极管的分类。
按照所用的半导体材料,可分为硅二极管(Si管)和锗二极管(Ge管)。
按照用途,可分为稳压二极管、开关二极管、检波二极管、整流二极管等。
按照管芯结构,可分为点接触型二极管、面接触型二极管及平面型二极管。
三极管内部含有2个P-N结,并且具有放大能力的的器件。
①三极管的原理、分类和表示。
三极管顾名思义具有三个电极。
前面我们提到的二极管是由一个PN结构成的,而三极管由两个PN结构成,共用的一个电极成为三极管的基极(用字母b表示)。
其他的两个电极成为集电极(用字母c表示)和发射极(用字母e表示)。
由于不同的组合方式,形成了一种是NPN型的三极管,另一种是PNP型的三极管。
这两种类型的三极管从工作特性上可互相弥补。
比如OTL电路中的对管就是由PNP型和NPN型配对使用。
三极管在电路中常用“Q”加数字表示,如:Q10表示编号为10的三极管。
二极管和三极管控制的转灯电路二极管和三极管控制的转灯电路是一种常见的电子电路,用于实现交替闪烁的效果。
它们通过灵活的电子元件设计,使得灯光在时间序列上交替变化,给人带来视觉上的变化和美感。
转灯电路的核心是二极管和三极管。
二极管是一种具有单向导电特性的元件,它只能让电流从阳极流向阴极,而不允许反向流动。
这个特性可以用来控制电路中的电流流向,从而实现灯光的闪烁效果。
三极管则是一种控制电流放大的元件。
它有三个电极,分别是发射极、基极和集电极。
通过输入电流到基极,可以控制集电极输出的电流。
由于三极管的放大特性,可以利用它来控制灯光的亮度。
在转灯电路中,通常会使用两个二极管和一个三极管。
当电路上的交流电源施加在二极管上时,只有当电压的极性与二极管导通方向一致时,电流才能通过。
这样,当电压的极性变化时,二极管的导通状态也会相应变化。
通过这种方式,可以实现灯光的交替闪烁。
三极管在转灯电路中扮演着关键的角色。
通过控制基极输入电流的大小,可以调节集电极输出电流的大小,从而改变灯光的亮度。
当基极电流为零时,灯光熄灭;当基极电流为最大值时,灯光最亮。
此外,通过连接多个二极管和三极管,可以实现更复杂的转灯效果。
例如,通过连接多个二极管和三极管的串联和并联组合,可以设计出不同的转灯电路,实现各种各样的闪烁效果。
在实际应用中,转灯电路广泛应用于各个领域。
例如,在交通信号系统中,通过控制转灯电路,可以实现红绿灯的交替显示;在电子产品中,转灯电路也常用于指示灯的控制,提高产品的交互体验。
总结起来,二极管和三极管控制的转灯电路是一种常用的电子电路,能够实现灯光的交替闪烁效果。
通过合理的设计和组合,可以实现不同的转灯效果。
在实际应用中,转灯电路被广泛应用于各个领域,提高了产品的交互体验。
希望本文对读者理解转灯电路的原理和应用有所帮助。
二极管三极管实训心得体会在进行二极管和三极管的实训过程中,我获得了许多宝贵的经验和体会。
通过实践操作,我对二极管和三极管的工作原理、使用方法和调试技巧有了更深入的了解。
首先,实训过程中,我了解到二极管是一种半导体器件,具有单向导电性。
只有当电流从正向流入二极管时,才能够正常导电;而反向流入时,二极管将处于截止状态,无法导电。
这一特性使得二极管常被用于电路中的整流和稳压等功能。
在实验中,我通过搭建基本的整流电路,观察到了二极管在不同电压和电流条件下的导通和截止状态,进一步加深了对其工作原理的理解。
其次,在进行三极管实训时,我学到了三极管作为一种放大器件的应用。
通过调整输入信号的大小,可以在输出端获得放大后的信号。
在实验中,我搭建了基本的共射放大电路,并通过改变输入信号的幅值和频率,观察到了输出信号的变化。
通过实际操作,我更加清楚地认识到放大器的工作原理和调试方法。
此外,我还了解到在实际电路中,二极管和三极管的使用方法和技巧十分重要。
例如,正确选择二极管的正向电压和反向电流,可以提高电路的效率和稳定性。
而对于三极管的使用,合理选择电流增益和工作点,有助于提高放大器的性能。
在实验中,我注意到了这些细节,并根据实际情况进行了调整,获得了更好的实验效果。
最后,通过实训过程,我深刻认识到实践是理论学习的重要补充。
在课堂上,我们学习了二极管和三极管的基本知识和原理,但只有通过实际操作,才能真正理解和掌握其中的细节和技巧。
实训不仅加深了我的理论知识,还培养了我的动手能力和解决问题的能力。
我学会了快速排除故障和调试电路的方法,提高了自己的实践能力。
总而言之,二极管和三极管的实训对于我来说是一次宝贵的学习经历。
通过实际操作,我深入了解了二极管和三极管的工作原理和使用方法,提高了自己的动手能力和问题解决能力。
这对我今后的学习和工作都具有重要的意义。
我将继续努力学习和实践,不断提高自己的技能和能力。
二极管三极管的基础知识二极管和三极管是电子领域中常见的两种元件,它们在电路中起着重要的作用。
本文将从二极管和三极管的基础知识入手,介绍它们的结构、工作原理以及在电子设备中的应用。
一、二极管的基础知识二极管是一种具有两个电极的半导体器件,通常由P型半导体和N 型半导体组成。
它的主要作用是允许电流在一个方向上流动,而阻止电流在另一个方向上流动。
二极管的一个电极称为阳极(Anode),另一个电极称为阴极(Cathode)。
二极管的工作原理是基于PN结的特性。
PN结是指P型半导体和N 型半导体的结合处。
当P型半导体的电子与N型半导体的空穴相遇时,会发生电子与空穴的复合,形成一个带电的区域,这个区域被称为耗尽区。
在耗尽区的两端会形成一个电势差,这个电势差被称为势垒。
当二极管正向偏置时,即阳极连接正极,阴极连接负极,势垒将变得较小,电流可以流过二极管。
而当二极管反向偏置时,即阳极连接负极,阴极连接正极,势垒将变得较大,电流无法流过二极管。
二极管有很多种不同的类型,例如常用的正向工作电压为0.7伏的硅二极管和正向工作电压为0.3伏的锗二极管等。
它们在电子设备中广泛应用,如整流器、稳压器、电压调节器等。
二、三极管的基础知识三极管是一种具有三个电极的半导体器件,通常由P型半导体、N 型半导体和另一种掺杂物较少的P型半导体组成。
它的主要作用是放大电流和控制电流。
三极管的三个电极分别为基极(Base)、发射极(Emitter)和集电极(Collector)。
基极用于控制电流,发射极用于发射电子,集电极用于收集电子。
三极管有两种类型,NPN型和PNP型,它们的构造和工作原理基本相同,只是P型半导体和N型半导体的位置相反。
三极管的工作原理是基于PNP结和NPN结的特性。
当三极管的基极电流较小时,三极管处于截止区,电流无法通过三极管。
当基极电流增大时,会使三极管进入饱和区,电流可以从发射极流向集电极。
三极管的放大作用是通过控制基极电流来实现的,当基极电流变化时,发射极到集电极的电流也会相应变化。
三极管检波和二极管检波
三极管检波和二极管检波都是无线电通信中的常见技术,用于将高频信号转换为低频信号,以便于后续的处理和传输。
1. 二极管检波:二极管检波是最早的检波方式,主要是利用二极管的单向导电性,将高频电压信号转换为低频电流信号。
具体做法是将高频电压信号加在二极管的正向,然后在二极管的反向端即可得到低频的电流信号。
二极管检波的优点是简单、成本低,但缺点是只能检测单个频点的信号,且不能进行频率的切换。
2. 三极管检波:三极管检波是二极管检波的改进型,它可以在多个频点上进行切换,避免了二极管检波的缺点。
具体做法是使用一个三极管和一个电容组成一个振荡电路,通过调整三极管的基极电流,使振荡电路在指定的频点上振荡,然后在振荡电路的输出端即可得到低频的电流信号。
三极管检波的优点是可以在多个频点上进行切换,且可以进行频率的切换,但缺点是比二极管检波复杂,成本也稍高。
总的来说,二极管检波和三极管检波各有优缺点,具体使用哪种检波方式,需要根据实际情况和需求来决定。
二极管三级管发展历史
二极管和三极管是电子元件中常见的两种器件,它们在电子技
术领域发展历史上扮演了重要角色。
首先,我们来看二极管。
二极管最早是由德国物理学家费尔德·略维勒于1906年发明的。
在二极管发明之前,人们对半导体材
料的理解还比较有限。
费尔德·略维勒在研究金属和半导体接触时
发现了电流只能单向流动的现象,这就是后来被称为二极管的器件。
1926年,美国物理学家J. B. 约翰逊发现了硅和砷化镓等半导体材
料的整流特性,为二极管的发展奠定了基础。
二战期间,二极管得
到了大规模的发展和应用,成为无线电、电视、雷达等电子设备的
重要组成部分。
接下来,我们来看三极管。
三极管是由美国贝尔实验室的沃尔特·布拉坦和约翰·巴丁等人于1947年发明的。
三极管是在二极管
的基础上发展而来的,它具有放大作用,可以控制电流,因而被广
泛应用于放大、开关和稳压等电路中。
三极管的出现使得电子技术
得到了极大的发展,成为现代电子设备的核心组件之一。
总的来说,二极管和三极管的发展历史是电子技术发展历史中
不可或缺的一部分。
从最初的发现到如今的广泛应用,二极管和三极管在通信、计算机、电力等领域都发挥着重要作用,推动着整个电子科技的进步和发展。
