安捷伦N900A频谱分析仪使用说明（F.H.中文精简版）
第一篇：安捷伦N900A频谱分析仪使用说明(F.H.中文精简版)
安捷伦N900A频谱分析仪使用说明
2011-9-14F.H.基本功能：
1.调整扫频范围[FREQ channel]
start 0Hz
stop 1MHz
2.频率分辨率[BW]
res BW 200Hz
3.最大值保持功能[Trace/Detecor]
Max Hold
4.内部衰减值[AMPTD Yscale]
Attenuation 20dB或其他
【注意】
需要保证测量信号强度-内部衰减值<24dBm或<83dBuV 才可以保证数据的准确性
5.单位转化[AMPTD Yscale]
More 1 of 2
Y Axis Unit
More 1 of 2
dBuV
6.标记[Maker]
Normal
Select Maker 可以选择多个Maker点
7.保存[Save]
Screen Image
Save As...其他功能：
1.频谱仪保存设置调用[User Preset]
User Preset 2.重新测量[Restart]
3.满屏显示[Full Screen]
4.增加标题[View/Display]
display line
Title
第二篇：网络分析仪使用说明
网络分析仪使用说明
------coqueer
上位机软件的参数设置：注意对通信波特率的设置，例如：使用波特率为57600。
网络分析仪设置过程：（这里只说明如何按正确到步骤来测试）
按下开关键后，前面板的指示灯应为：
Channels下：1号灯亮；
Display 下：A号灯亮；
outputs下：B上面两个灯亮。
1.按preset键使系统复位，屏幕右侧辅助功能键选yes（F1）。
2.按frequency 键设置测量起始频率，数字键选择频率后，按enter键输入；
按span键设置测量截止频率，数字键选择后，按enter键输入。
示波器的使用方法
示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。使用示波器需要以下几个步骤：
1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。
2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。
3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。
4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。
5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。
6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。
7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。
8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出电源线。
请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。
第1篇
一、概述
安捷伦频谱仪是一款高性能的测试仪器，广泛应用于通信、雷达、卫星、无线、微波等领域。本规程旨在指导用户正确操作安捷伦频谱仪，确保测试结果的准确性和仪器的正常使用。
二、仪器准备
1. 确保仪器已接入电源，电源指示灯亮。
2. 检查仪器连接电缆是否完好，确保连接可靠。
3. 打开仪器电源开关，等待仪器自检完成。
4. 连接被测信号源，确保信号源与仪器连接正确。
三、仪器设置
1. 设置频率范围：根据被测信号频率，选择合适的频率范围。在菜单中选择“Frequency”选项，然后选择“Range”，设置所需频率范围。
2. 设置分辨率带宽：分辨率带宽影响频谱的分辨率，根据被测信号特性选择合适的分辨率带宽。在菜单中选择“Spectrum”选项，然后选择“Resolution
Bandwidth”，设置所需分辨率带宽。
3. 设置扫描时间：扫描时间影响测试速度，根据测试需求设置合适的扫描时间。在菜单中选择“Spectrum”选项，然后选择“Scan Time”，设置所需扫描时间。
4. 设置参考电平：参考电平用于显示信号的幅度。在菜单中选择“Spectrum”选项，然后选择“Level”，设置所需参考电平。
5. 设置显示方式：根据测试需求选择合适的显示方式，如“Line”或“Bar”等。在菜单中选择“Display”选项，然后选择“Type”，设置所需显示方式。
四、测试步骤
1. 启动测试程序：在菜单中选择“Measure”选项，然后选择“Start”，启动测试程序。
2. 观察频谱图像：在屏幕上观察频谱图像，分析信号的功率、频率、调制特性等信息。 3. 调整测试参数：根据测试需求，调整测试参数，如频率范围、分辨率带宽、扫描时间等。
4. 保存测试结果：在菜单中选择“File”选项，然后选择“Save”，将测试结果保存到仪器内部存储器或外部设备。
五、故障处理
1. 仪器无法启动：检查电源插座是否供电，确保电源线连接正常。

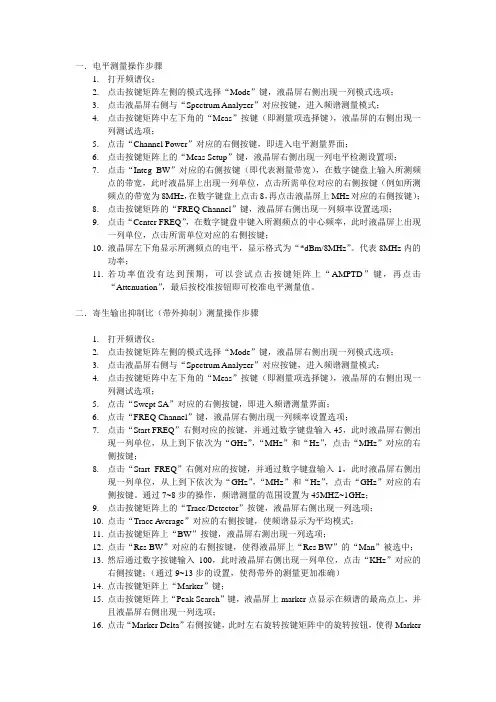

一．电平测量操作步骤
1. 打开频谱仪；
2. 点击按键矩阵左侧的模式选择“Mode”键，液晶屏右侧出现一列模式选项；
3. 点击液晶屏右侧与“Spectrum Analyzer”对应按键，进入频谱测量模式；
4. 点击按键矩阵中左下角的“Meas”按键（即测量项选择键），液晶屏的右侧出现一
列测试选项；
5. 点击“Channel Power”对应的右侧按键，即进入电平测量界面；
6. 点击按键矩阵上的“Meas Setup”键，液晶屏右侧出现一列电平检测设置项；
7. 点击“Integ BW”对应的右侧按键（即代表测量带宽），在数字键盘上输入所测频
点的带宽，此时液晶屏上出现一列单位，点击所需单位对应的右侧按键（例如所测
频点的带宽为8MHz，在数字键盘上点击8，再点击液晶屏上MHz对应的右侧按键）；
8. 点击按键矩阵的“FREQ Channel”键，液晶屏右侧出现一列频率设置选项；
9. 点击“Center FREQ”，在数字键盘中键入所测频点的中心频率，此时液晶屏上出现
一列单位，点击所需单位对应的右侧按键；
10. 液晶屏左下角显示所测频点的电平，显示格式为“*dBm/8MHz”。代表8MHz内的
功率；
11. 若功率值没有达到预期，可以尝试点击按键矩阵上“AMPTD”键，再点击
“Attenuation”，最后按校准按钮即可校准电平测量值。
二．寄生输出抑制比（带外抑制）测量操作步骤
1. 打开频谱仪；
2. 点击按键矩阵左侧的模式选择“Mode”键，液晶屏右侧出现一列模式选项；
3. 点击液晶屏右侧与“Spectrum Analyzer”对应按键，进入频谱测量模式；
4. 点击按键矩阵中左下角的“Meas”按键（即测量项选择键），液晶屏的右侧出现一
列测试选项；
5. 点击“Swept SA”对应的右侧按键，即进入频谱测量界面；
6. 点击“FREQ Channel”键，液晶屏右侧出现一列频率设置选项；
