现浇钢筋混凝土箱形拱桥主拱圈施工技术

第1篇

一、工程概况

拱桥作为一种历史悠久、结构稳定的桥梁形式，广泛应用于各类交通和市政工程中。本工程拱桥位于某城市交通要道，全长100米，跨径60米，采用单跨拱桥设计，桥面宽度为15米。拱桥采用钢筋混凝土结构，主拱圈为等截面圆弧拱，拱脚基础采用扩大基础形式。为确保施工质量和进度，特制定以下施工方案。

二、施工准备

1. 施工组织

成立拱桥工程施工项目部，明确各岗位职责，确保施工顺利进行。

2. 施工图纸和技术资料

收集并审核施工图纸，确保图纸准确无误。组织技术人员对施工图纸进行详细研究，明确施工工艺、技术要求和质量标准。

3. 施工设备

根据施工需求，配置以下设备：

（1）施工机械：混凝土搅拌站、混凝土输送泵、模板支架、吊车、装载机等。

（2）检测设备：水准仪、全站仪、超声波检测仪等。

（3）安全防护设施：安全网、防护栏杆、安全带等。

4. 施工材料

采购合格的原材料，包括水泥、砂、石子、钢筋、模板等，确保材料质量符合设计要求。

三、施工工艺

1. 施工顺序

（1）基础施工：进行扩大基础开挖，浇筑混凝土基础。

（2）拱圈施工：搭设支架，绑扎钢筋，浇筑混凝土拱圈。

（3）桥面施工：安装桥面板，铺设防水层，浇筑桥面混凝土。 （4）桥面系施工：安装栏杆、伸缩缝等。

2. 施工工艺

（1）基础施工

1）扩大基础开挖：根据设计图纸，进行扩大基础开挖，确保基础尺寸满足要求。

2）基础浇筑：浇筑混凝土基础，严格控制混凝土强度和质量。

（2）拱圈施工

1）支架搭设：根据设计要求，搭设拱圈支架，确保支架稳定可靠。

2）钢筋绑扎：绑扎拱圈钢筋，严格按照设计要求进行。

3）混凝土浇筑：采用混凝土输送泵进行浇筑，确保混凝土均匀分布。

（3）桥面施工

1）桥面板安装：安装桥面板，确保安装平整、牢固。

2）防水层铺设：铺设防水层，防止水分渗透。

3）桥面混凝土浇筑：浇筑桥面混凝土，确保混凝土强度和质量。

（4）桥面系施工

龙源期刊网

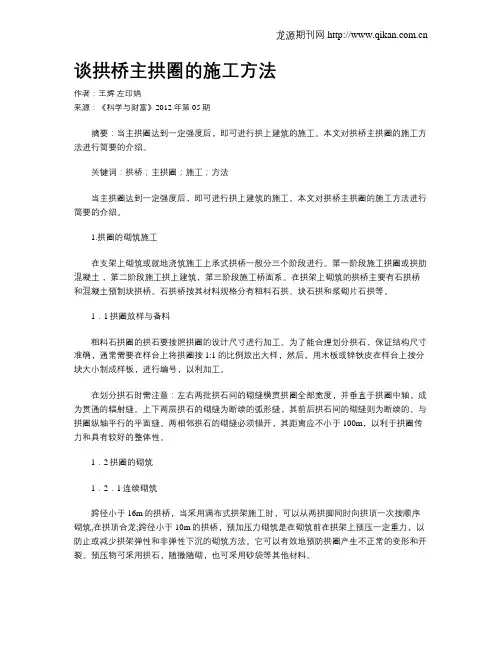

谈拱桥主拱圈的施工方法

作者：王辉 左印娟

来源：《科学与财富》2012年第05期

摘要：当主拱圈达到一定强度后，即可进行拱上建筑的施工。本文对拱桥主拱圈的施工方法进行简要的介绍。

关键词：拱桥；主拱圈；施工；方法

当主拱圈达到一定强度后，即可进行拱上建筑的施工。本文对拱桥主拱圈的施工方法进行简要的介绍。

1.拱圈的砌筑施工

在支架上砌筑或就地浇筑施工上承式拱桥一般分三个阶段进行。第一阶段施工拱圈或拱肋混凝土 ，第二阶段施工拱上建筑，第三阶段施工桥面系。在拱架上砌筑的拱桥主要有石拱桥和混凝土预制块拱桥。石拱桥按其材料规格分有粗料石拱、块石拱和浆砌片石拱等。

1．1拱圈放样与备料

粗料石拱圈的拱石要按照拱圈的设计尺寸进行加工。为了能合理划分拱石，保证结构尺寸准确，通常需要在样台上将拱圈按1:1的比例放出大样，然后，用木板或锌铁皮在样台上按分块大小制成样板，进行编号，以利加工。

在划分拱石时需注意：左右两批拱石间的砌缝横贯拱圈全部宽度，并垂直于拱圈中轴，成为贯通的辐射缝。上下两层拱石的砌缝为断续的弧形缝，其前后拱石间的砌缝则为断续的、与拱圈纵轴平行的平面缝。两相邻拱石的砌缝必须错开，其距离应不小于100m，以利于拱圈传力和具有较好的整体性。

1．2拱圈的砌筑

1．2．1连续砌筑

跨径小于16m的拱桥，当采用满布式拱架施工时，可以从两拱脚同时向拱顶一次按顺序砌筑,在拱顶合龙;跨径小于10m的拱桥，预加压力砌筑是在砌筑前在拱架上预压一定重力，以防止或减少拱架弹性和非弹性下沉的砌筑方法。它可以有效地预防拱圈产生不正常的变形和开裂。预压物可采用拱石，随撤随砌，也可采用砂袋等其他材料。 龙源期刊网

砌筑拱圈时，常在拱顶须留一龙口，最后在拱顶合龙。为防止拱圈因温度变化而产生过大的附加应力，拱圈合龙应在设计要求的温度范围内进行。

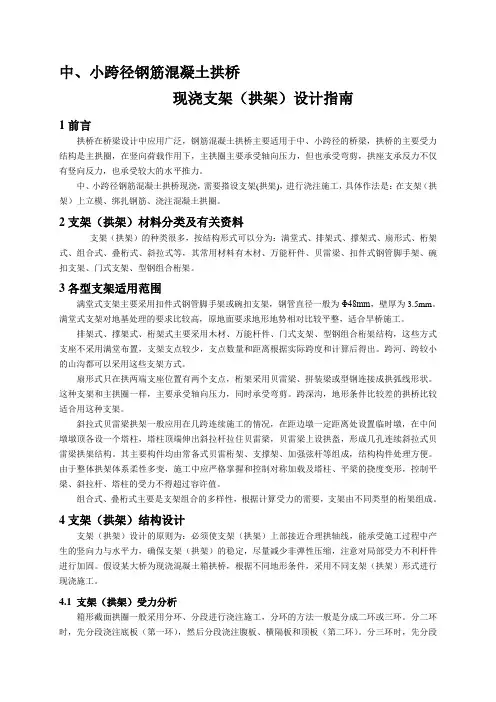

中、小跨径钢筋混凝土拱桥现浇支架（拱架）设计指南

1前言

拱桥在桥梁设计中应用广泛，钢筋混凝土拱桥主要适用于中、小跨径的桥梁，拱桥的主要受力结构是主拱圈，在竖向荷载作用下，主拱圈主要承受轴向压力，但也承受弯剪，拱座支承反力不仅有竖向反力，也承受较大的水平推力。

中、小跨径钢筋混凝土拱桥现浇，需要搭设支架(拱架)，进行浇注施工，具体作法是：在支架（拱架）上立模、绑扎钢筋、浇注混凝土拱圈。

2支架（拱架）材料分类及有关资料

支架（拱架）的种类很多，按结构形式可以分为：满堂式、排架式、撑架式、扇形式、桁架式、组合式、叠桁式、斜拉式等，其常用材料有木材、万能杆件、贝雷梁、扣件式钢管脚手架、碗扣支架、门式支架、型钢组合桁架。

3各型支架适用范围

满堂式支架主要采用扣件式钢管脚手架或碗扣支架，钢管直径一般为Φ48mm，壁厚为3.5mm。满堂式支架对地基处理的要求比较高，原地面要求地形地势相对比较平整，适合旱桥施工。

排架式、撑架式、桁架式主要采用木材、万能杆件、门式支架、型钢组合桁架结构，这些方式支座不采用满堂布置，支架支点较少，支点数量和距离根据实际跨度和计算后得出。跨河、跨较小的山沟都可以采用这些支架方式。

扇形式只在拱两端支座位置有两个支点，桁架采用贝雷梁、拼装梁或型钢连接成拱弧线形状。这种支架和主拱圈一样，主要承受轴向压力，同时承受弯剪。跨深沟，地形条件比较差的拱桥比较适合用这种支架。

斜拉式贝雷梁拱架一般应用在几跨连续施工的情况，在距边墩一定距离处设置临时墩，在中间墩墩顶各设一个塔柱，塔柱顶端伸出斜拉杆拉住贝雷梁，贝雷梁上设拱盔，形成几孔连续斜拉式贝雷梁拱架结构。其主要构件均由常备式贝雷桁架、支撑架、加强弦杆等组成，结构构件处理方便。由于整体拱架体系柔性多变，施工中应严格掌握和控制对称加载及塔柱、平梁的挠度变形，控制平梁、斜拉杆、塔柱的受力不得超过容许值。

组合式、叠桁式主要是支架组合的多样性，根据计算受力的需要，支架由不同类型的桁架组成。

1 / 20 中、小跨径钢筋混凝土拱桥现浇支架（拱架）设计指南

1前言

拱桥在桥梁设计中应用广泛，钢筋混凝土拱桥主要适用于中、小跨径的桥梁，拱桥的主要受力结构是主拱圈，在竖向荷载作用下，主拱圈主要承受轴向压力，但也承受弯剪，拱座支承反力不仅有竖向反力，也承受较大的水平推力。

中、小跨径钢筋混凝土拱桥现浇，需要搭设支架(拱架)，进行浇注施工，具体作法是：在支架（拱架）上立模、绑扎钢筋、浇注混凝土拱圈。

2支架（拱架）材料分类及有关资料

支架（拱架）的种类很多，按结构形式可以分为：满堂式、排架式、撑架式、扇形式、桁架式、组合式、叠桁式、斜拉式等，其常用材料有木材、万能杆件、贝雷梁、扣件式钢管脚手架、碗扣支架、门式支架、型钢组合桁架。

3各型支架适用范围

满堂式支架主要采用扣件式钢管脚手架或碗扣支架，钢管直径一般为Φ48mm，壁厚为3.5mm。满堂式支架对地基处理的要求比较高，原地面要求地形地势相对比较平整，适合旱桥施工。

排架式、撑架式、桁架式主要采用木材、万能杆件、门式支架、型钢组合桁架结构，这些方式支座不采用满堂布置，支架支点较少，支点数量和距离根据实际跨度和计算后得出。跨河、跨较小的山沟都可以采用这些支架方式。

扇形式只在拱两端支座位置有两个支点，桁架采用贝雷梁、拼装梁或型钢连接成拱弧线形状。这种支架和主拱圈一样，主要承受轴向压力，同时承受弯剪。跨深沟，地形条件比较差的拱桥比较适合用这种支架。

斜拉式贝雷梁拱架一般应用在几跨连续施工的情况，在距边墩一定距离处设置临时墩，在中间墩墩顶各设一个塔柱，塔柱顶端伸出斜拉杆拉住贝雷梁，贝雷梁上设拱盔，形成几孔连续斜拉式贝雷梁拱架结构。其主要构件均由常备式贝雷桁架、支撑架、加强弦杆等组成，结构构件处理方便。由于整体拱架体系柔性多变，施工中应严格掌握和控制对称加载及塔柱、平梁的挠度变形，控制平梁、斜拉杆、塔柱的受力不得超过容许值。

组合式、叠桁式主要是支架组合的多样性，根据计算受力的需要，支架由不同类型的桁架组成。
