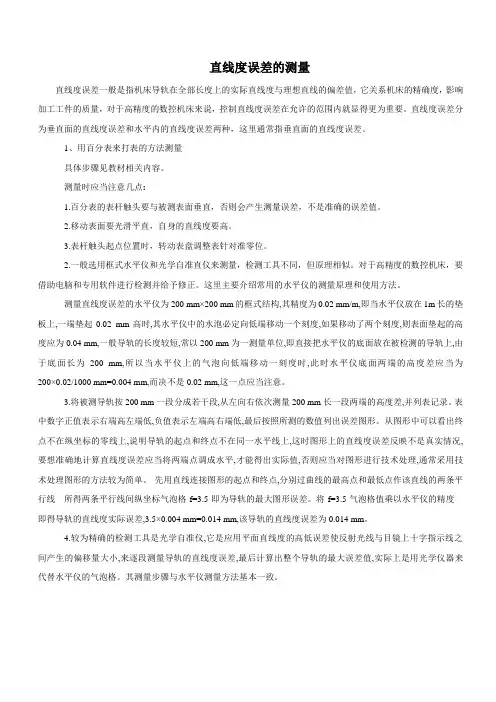

直线度误差的测量直线度误差一般是指机床导轨在全部长度上的实际直线度与理想直线的偏差值，它关系机床的精确度，影响加工工件的质量，对于高精度的数控机床来说，控制直线度误差在允许的范围内就显得更为重要。
直线度误差分为垂直面的直线度误差和水平内的直线度误差两种，这里通常指垂直面的直线度误差。
1、用百分表来打表的方法测量具体步骤见教材相关内容。
测量时应当注意几点:1.百分表的表杆触头要与被测表面垂直，否则会产生测量误差，不是准确的误差值。
2.移动表面要光滑平直，自身的直线度要高。
3.表杆触头起点位置时，转动表盘调整表针对准零位。
2.一般选用框式水平仪和光学自准直仪来测量，检测工具不同，但原理相似。
对于高精度的数控机床，要借助电脑和专用软件进行检测并给予修正。
这里主要介绍常用的水平仪的测量原理和使用方法。
测量直线度误差的水平仪为200 mm×200 mm的框式结构,其精度为0.02 mm/m,即当水平仪放在1m长的垫板上,一端垫起0.02 mm高时,其水平仪中的水泡必定向低端移动一个刻度,如果移动了两个刻度,则表面垫起的高度应为0.04 mm,一般导轨的长度较短,常以200 mm为一测量单位,即直接把水平仪的底面放在被检测的导轨上,由于底面长为200 mm,所以当水平仪上的气泡向低端移动一刻度时,此时水平仪底面两端的高度差应当为200×0.02/1000 mm=0.004 mm,而决不是0.02 mm,这一点应当注意。

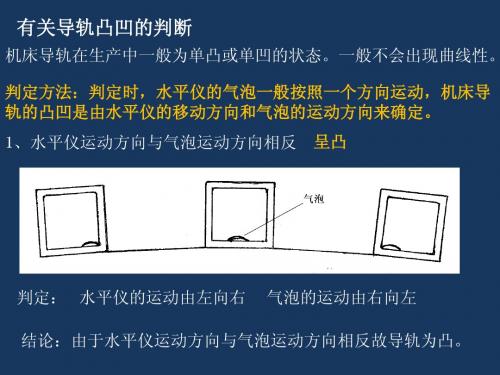

3.将被测导轨按200 mm一段分成若干段,从左向右依次测量200 mm长一段两端的高度差,并列表记录。
表中数字正值表示右端高左端低,负值表示左端高右端低,最后按照所测的数值列出误差图形。
从图形中可以看出终点不在纵坐标的零线上,说明导轨的起点和终点不在同一水平线上,这时图形上的直线度误差反映不是真实情况,要想准确地计算直线度误差应当将两端点调成水平,才能得出实际值,否则应当对图形进行技术处理,通常采用技术处理图形的方法较为简单。

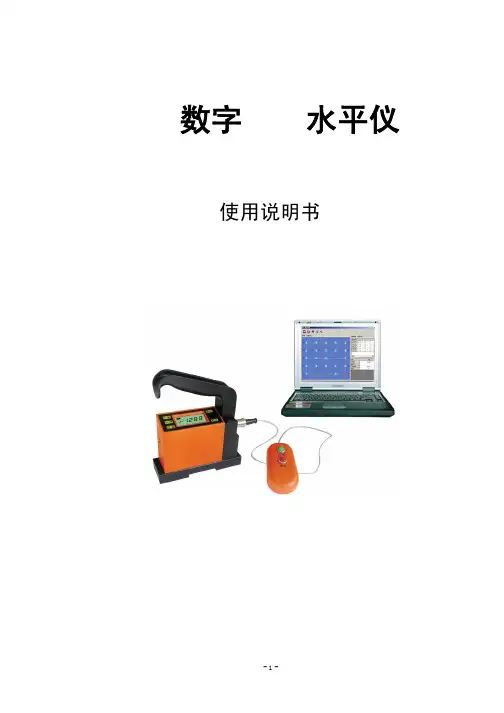

数字水平仪使用说明书数字水平仪产品使用手册欢迎选购我公司的产品！数字水平仪采用高灵敏度电容式传感器，是由单片机作为控制器的高精度计量型产品。
广泛应用于产品的平面度、直线度检测及精密机床、加工中心、三坐标测量机等安装和调整。
同时测量数据可直接输入至计算机，配合测量软件对产品的平面度、直线度进行自动测量，并输出打印计算结果及图形。
人性化的设计、完备的功能，会给您的检测工作带来意想不到的惊喜和顺利。
由于本机的功能较多，使用之前请仔细阅读本使用手册，以便充分利用本机的功能。
目录外观与功能指示--------------------------------------------------------------------------------------4页液晶显示屏显示说明--------------------------------------------------------------------------------4页开机准备-----------------------------------------------------------------------------------------------5页电池安装开机检查功能选择-----------------------------------------------------------------------------------------------6页II档测量I档测量置零电压温度读取删除标定复位测量单位转换使用指南-----------------------------------------------------------------------------------------------9页使用前温度平衡测量档显示屏读数含义工作面水平检测与调整直线度、平面度检测使用水平仪存储功能计算机连机测量仪器调整-----------------------------------------------------------------------------------------------12页相对零位调整绝对零位调整仪器示值标定恢复出厂设置维护指南-----------------------------------------------------------------------------------------------14页维护和保养有关维修的规定主要技术指标-----------------------------------------------------------------------------------------15页外观与功能指示①感应式控制面板②液晶显示屏③可拆卸手柄④数据传输插座⑤电源开关⑥电池仓⑦测量底座⑧壳体⑨标定/复位按键⑩控制盒液晶显示屏显示说明测量单位：mm/m的状态显示测量单位：秒(″)的状态显示①II档测量②I档测量③置零④电压⑤温度⑥读取⑦删除⑧标定⑨复位⑩序号⑪被存储数据的序号⑫存储的最末一个数据标记⑬测量读数显示⑭电量低⑮倾斜方向显示：左侧高⑯倾斜方向显示：右侧高⑰负号显示⑱小数点⑲测量单位：秒开机准备安装电池⑴打开手柄下方的电池盖。

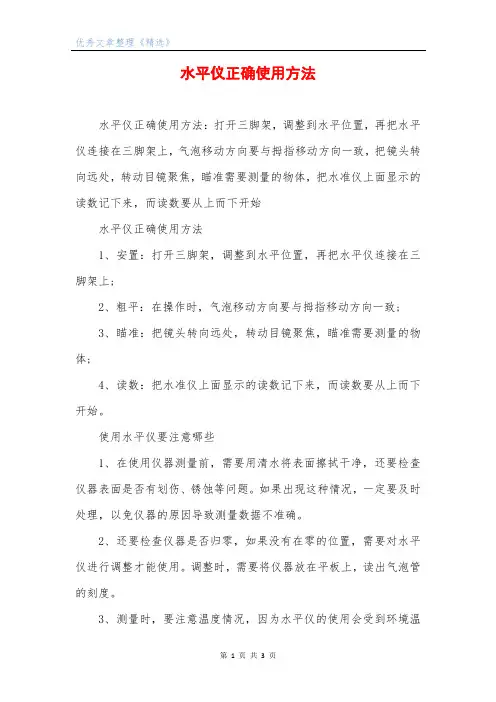

水平仪正确使用方法水平仪正确使用方法：打开三脚架，调整到水平位置，再把水平仪连接在三脚架上，气泡移动方向要与拇指移动方向一致，把镜头转向远处，转动目镜聚焦，瞄准需要测量的物体，把水准仪上面显示的读数记下来，而读数要从上而下开始水平仪正确使用方法1、安置：打开三脚架，调整到水平位置，再把水平仪连接在三脚架上;2、粗平：在操作时，气泡移动方向要与拇指移动方向一致;3、瞄准：把镜头转向远处，转动目镜聚焦，瞄准需要测量的物体;4、读数：把水准仪上面显示的读数记下来，而读数要从上而下开始。
使用水平仪要注意哪些1、在使用仪器测量前，需要用清水将表面擦拭干净，还要检查仪器表面是否有划伤、锈蚀等问题。
如果出现这种情况，一定要及时处理，以免仪器的原因导致测量数据不准确。
2、还要检查仪器是否归零，如果没有在零的位置，需要对水平仪进行调整才能使用。
调整时，需要将仪器放在平板上，读出气泡管的刻度。
3、测量时，要注意温度情况，因为水平仪的使用会受到环境温第1页共3页度的影响。
所以一定要避开高温环境，否则会影响仪器读数。
而且使用时，仪器不能在阳光下直射，也不能对着水平仪哈气，否则对水平仪的读数都会有影响。
4、使用时，应在垂直水准器的位置上读数，以免在读数时出现误差，对测量结果有影响。
5、水平仪还要注意日常存放问题，一定要放在干燥、通风的室内，而且旁边不能摆放辐射物体，以免损坏仪器。
而且在使用时，仪器不能淋雨、也不能摔坏。
水平仪的工作原理水平仪的水准管是由玻璃制成，水准管内壁是一个具有一定曲率半径的曲面，管内装有液体，当水平仪发生倾斜时，水准管中气泡就向水平仪升高的一端移动，从而确定水平面的位置。
水准管内壁曲率半径越大，分辨率就越高，曲率半径越小，分辨率越低，因此水准管曲率半径决定了水平仪的精度。
水平仪主要用于检验各种机床和工件的平面度、直线度、垂直度及设备安装的水平位置等。
特别是在测垂直度时，磁性水平仪可以吸咐在垂直工作面上，不用人工扶持，减轻了劳动强度，避免了人体热量辐射带给水平仪的测量误差。

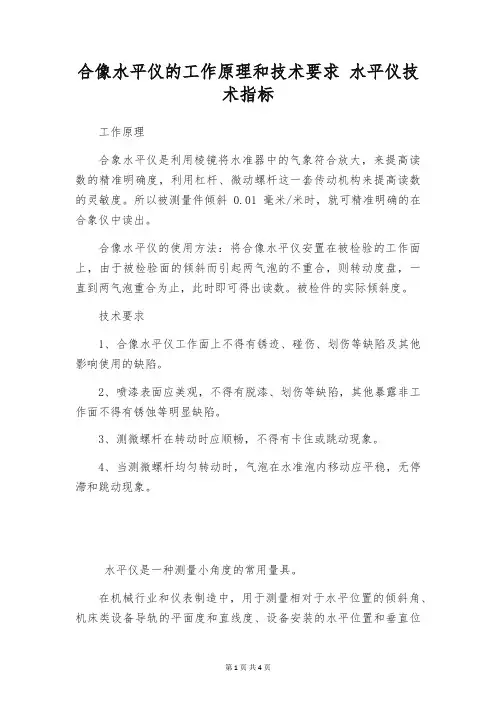

合像水平仪的工作原理和技术要求水平仪技术指标工作原理合象水平仪是利用棱镜将水准器中的气象符合放大，来提高读数的精准明确度，利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度。
所以被测量件倾斜0.01毫米/米时，就可精准明确的在合象仪中读出。
合像水平仪的使用方法：将合像水平仪安置在被检验的工作面上，由于被检验面的倾斜而引起两气泡的不重合，则转动度盘，一直到两气泡重合为止，此时即可得出读数。
被检件的实际倾斜度。
技术要求1、合像水平仪工作面上不得有锈迹、碰伤、划伤等缺陷及其他影响使用的缺陷。
2、喷漆表面应美观，不得有脱漆、划伤等缺陷，其他暴露非工作面不得有锈蚀等明显缺陷。
3、测微螺杆在转动时应顺畅，不得有卡住或跳动现象。
4、当测微螺杆均匀转动时，气泡在水准泡内移动应平稳，无停滞和跳动现象。
水平仪是一种测量小角度的常用量具。
在机械行业和仪表制造中，用于测量相对于水平位置的倾斜角、机床类设备导轨的平面度和直线度、设备安装的水平位置和垂直位置等。
那么，水平仪的测量注意事项有哪些？1、水平仪使用前用无腐蚀性汽油将工作面上的防锈油洗净，并用脱脂棉纱撺拭干净方可使用。
2、测量时必需待气泡完全静止后方可读数。
3、温度变化会使测量产生误差，使用时必需与热源和风源隔绝。
如使用环境温度与保存环境温度不同，则需在使用环境中将水平仪位置于平板上稳定2小时后方可使用。
4、水平仪在正确使用和保管的前提下；由于制造原因而生产的缺陷、故障、自出厂之日内半年期内本厂负责免费修理，退换，但进出该项要求的产品必需结构完整，外表无损。
5、水平仪使用完毕，必需将工作面擦试干净；并涂以无水，无酸的防锈油，覆盖防潮纸装入盒中置于清洁干燥处保管。
水平仪是一种测量小角度的常用量具。
在机械行业和仪表制造中，用于测量相对于水平位置的倾斜角、机床类设备导轨的平面度和直线度、设备安装的水平位置和垂直位置等水平仪是一种测量小角度的常用量具。
在机械行业和仪表制造中，用于测量相对于水平位置的倾斜角、机床类设备导轨的平面度和直线度、设备安装的水平位置和垂直位置等。

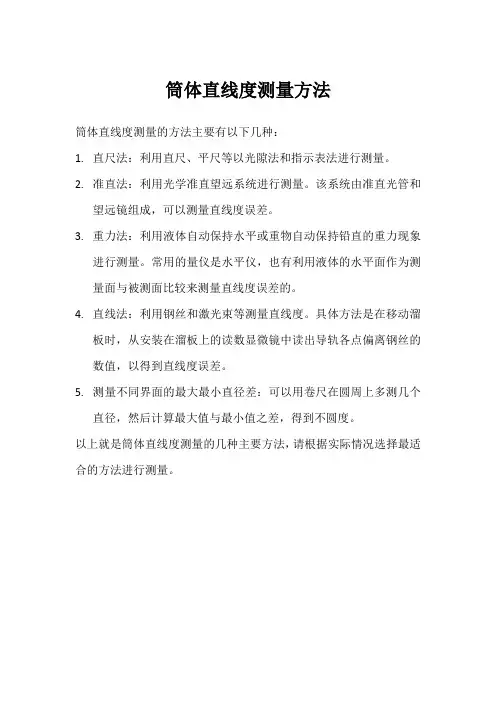

筒体直线度测量方法
筒体直线度测量的方法主要有以下几种：
1.直尺法：利用直尺、平尺等以光隙法和指示表法进行测量。
2.准直法：利用光学准直望远系统进行测量。
该系统由准直光管和
望远镜组成，可以测量直线度误差。
3.重力法：利用液体自动保持水平或重物自动保持铅直的重力现象
进行测量。
常用的量仪是水平仪，也有利用液体的水平面作为测量面与被测面比较来测量直线度误差的。
4.直线法：利用钢丝和激光束等测量直线度。
具体方法是在移动溜
板时，从安装在溜板上的读数显微镜中读出导轨各点偏离钢丝的数值，以得到直线度误差。
5.测量不同界面的最大最小直径差：可以用卷尺在圆周上多测几个
直径，然后计算最大值与最小值之差，得到不圆度。
以上就是筒体直线度测量的几种主要方法，请根据实际情况选择最适合的方法进行测量。

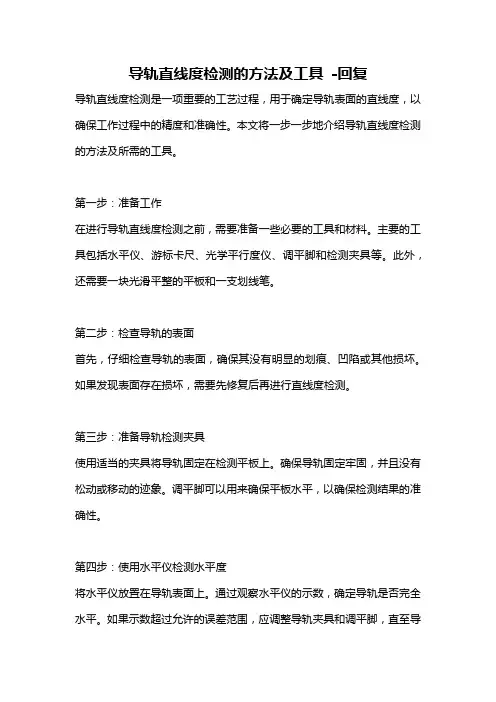

导轨直线度检测的方法及工具-回复导轨直线度检测是一项重要的工艺过程，用于确定导轨表面的直线度，以确保工作过程中的精度和准确性。
本文将一步一步地介绍导轨直线度检测的方法及所需的工具。
第一步：准备工作在进行导轨直线度检测之前，需要准备一些必要的工具和材料。
主要的工具包括水平仪、游标卡尺、光学平行度仪、调平脚和检测夹具等。
此外，还需要一块光滑平整的平板和一支划线笔。
第二步：检查导轨的表面首先，仔细检查导轨的表面，确保其没有明显的划痕、凹陷或其他损坏。
如果发现表面存在损坏，需要先修复后再进行直线度检测。
第三步：准备导轨检测夹具使用适当的夹具将导轨固定在检测平板上。
确保导轨固定牢固，并且没有松动或移动的迹象。
调平脚可以用来确保平板水平，以确保检测结果的准确性。
第四步：使用水平仪检测水平度将水平仪放置在导轨表面上。
通过观察水平仪的示数，确定导轨是否完全水平。
如果示数超过允许的误差范围，应调整导轨夹具和调平脚，直至导轨完全水平为止。
第五步：使用游标卡尺测量导轨直线度在导轨表面上选择适当的位置，使用游标卡尺测量导轨的直线度。
将游标卡尺的零位放在导轨的一个端点，然后沿导轨表面移动卡尺，同时观察卡尺示数。
如果示数在一定范围内保持不变，说明导轨具有良好的直线度；如果示数发生明显变化，则说明导轨存在弯曲或偏差。
第六步：使用光学平行度仪进一步检测直线度为了进一步提高检测精度，可以使用光学平行度仪进行直线度检测。
将光学平行度仪的探头放置在导轨的一个端点，然后沿导轨表面移动探头，同时观察平行度仪的示数。
通过一系列测量，可以确定导轨的直线度，并计算出最大偏差。
第七步：记录和分析检测结果将所有的测量结果记录下来，并进行分析。
比较测量结果和规定的直线度标准，确定导轨是否通过直线度检测。
根据分析结果，可以采取相应的措施来修复或调整导轨，以达到要求的直线度标准。
总结：导轨直线度检测需要使用多种工具和方法，包括水平仪、游标卡尺和光学平行度仪等。
机床水平的调整在机床的安装过程中是非常重要的，如果安装水平误差过大，会使机床导轨产生变形，各部件失去原有正确位置关系，从而导致机床几何精度的改变，缩短机床的使用寿命及降低机床的加工精度。
检测机床水平的的方法通常有以下三种：1.水平仪测量法水平仪测量法操作简单，使用方便，成本低廉；精度较低（20um/m）数据采集和整理较难，测量水平面内直线度困难。
主要应用测量较短导轨垂直面直线度。
2.自准直仪测量法精度比水平仪测量法高，但不易达到很高精度（5um/m）测量范围越大，偏差越大。
主要应用中等长度导轨直线度测量。
3.激光干涉仪测量法激光干涉仪的优点是测量距离大，测量速度快，测量精度高，而且可连续测量和采用微计算机进行数据处理、显示和打印。
激光抗干扰能力强，尤其是抗空气扰动的能力强，因此它适于在车间等环境稍差些的场合应用，测量精度可达0.4～m/m。
但是价格昂贵，一般用于对精度要求很高的场合。
在实际工作中我们通常根据机床导轨的长度、现场的工作条件以及测量成本判断使用哪种方式检测机床水平。
本文所讨论的HTC125490数控车床导轨的有效长度为5米，从长度来说，使用水平仪是最佳的测量法。

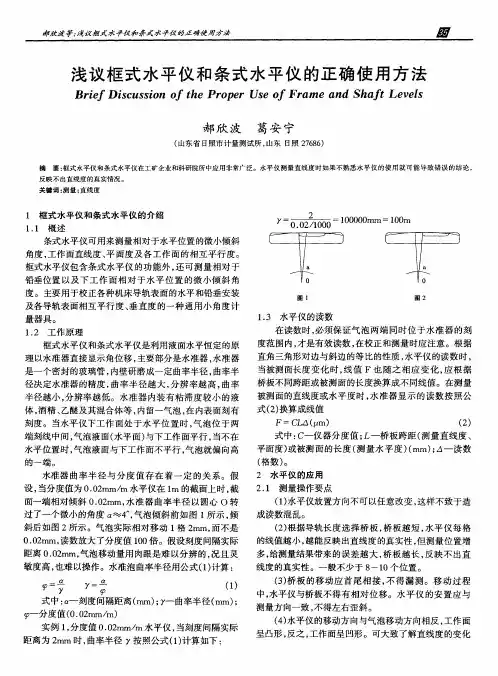

3.1水平仪的构成框式水平仪由正方形框架、主水准器和调整水准器，框架的测量面上有V形槽，以便在圆柱面或三角形导轨上进行测量。
水准器是一个封闭的玻璃管，管内装有酒精或乙醚，并有一定长度的气泡。
以两长刻线为基准向同一方向分别读出气泡停止的格数，两数相加除以2，既为其读数。
仍然我们习惯气泡向右方偏离为“+”，想左方偏离为“-”。
3.2水平的调整首先要进行初调，用水平仪来进行调整导轨的直线度之前，应首先调整整体机床导轨的水平。
将水平仪置于导轨的中间和两端位置上，通过床身下调整垫铁的高低来使机床导轨达到的水平状态，使水平仪的气泡在各个部位都能保持在刻度范围内。
然后进行精调水平，调整步骤：将导轨分成相等的若干整段来进行测量，我们通常以500mm为一个测量单位，同样通过对调整垫铁高低的调整，使每个测量单位的水平仪读数都在两格以内，并使头尾平稳的衔接，其中所有的调整垫铁要求受力均匀，不得出现其中的任何一块松动现象，然后逐段读数并进行记录，用以得出其直线度的误差值。
如何判断水平尺的精度及其校准方法水平尺是一种常用的测量工具，用于测量水平或垂直方向的平面。
在工程、建筑、制造等领域中，水平尺的精度至关重要，因为它直接影响到测量结果的准确性和工作质量。
本文将介绍如何判断水平尺的精度，并提供一些常用的校准方法。
一、判断水平尺的精度1. 观察刻度线：水平尺上的刻度线应该清晰、均匀且与尺子边缘平行。
如果刻度线模糊、不均匀或与边缘有偏差，那么水平尺的精度可能存在问题。
2. 检查尺子的直线度：将水平尺放置在平整的表面上，观察尺子是否与表面完全接触。
如果尺子的某一部分与表面有间隙或者与表面接触不紧密，那么尺子的直线度可能存在问题。
3. 测量误差：使用水平尺进行一系列测量，并将测量结果与其他准确的测量工具进行比较。
如果水平尺的测量结果与其他工具有较大的误差，那么水平尺的精度可能不够高。
二、水平尺的校准方法1. 使用平板校准：将水平尺放置在一个平整的平板上，确保尺子与平板完全接触。
然后使用水平仪或其他精确的测量工具测量尺子的水平度。
如果尺子的水平度超出了允许范围，可以通过调整尺子的螺丝或其他调节装置来使其水平度达到要求。
2. 使用对比校准：将水平尺放置在一个已知水平度的表面上，然后使用水平仪或其他精确的测量工具测量尺子的水平度。
将测量结果与已知的水平度进行对比，如果存在差异，可以通过调整尺子的螺丝或其他调节装置来进行校准。
3. 使用平行校准：将水平尺放置在一个平整的表面上，然后使用千分尺或其他精确的测量工具测量尺子的两个刻度之间的距离。
将测量结果与刻度之间的理论距离进行对比，如果存在差异，可以通过调整尺子的螺丝或其他调节装置来进行校准。
总结：水平尺的精度对于准确测量非常重要，因此在使用水平尺之前，需要判断其精度是否符合要求。
观察刻度线、检查尺子的直线度以及测量误差是判断水平尺精度的常用方法。
如果发现水平尺的精度存在问题，可以使用平板校准、对比校准或平行校准等方法进行校准。
通过校准，可以提高水平尺的精度，确保测量结果的准确性和工作质量的高水平。
