【进阶级练习题 7 】

原创：Joseflin先生(台湾) 整理：SHAONX(上海)

求：

1. A,B之距离为何？

a. 81.4245 b. 81.4425 c.81.4542

2.,C之弧长为何？

a.62.135 b. 62.315 c. 62.513

3., D之弧长为何？

a. 40.2020 b. 40.2002 c. 40.0202

a. 55.183° b. 55.813° c.55.318°

5.外围之面积为何？

a. 2417.8099 b. 2417.8909 c. 417.9809

说明一下，画C弧时，辅助圆与43度斜线有2个交点，用上面一个。

【进阶级练习题7】标准答案：

1. A,B之距离 = 81.4245，就是（a）

2. C之弧长 = 62.315，就是（b）

3. D之弧长 = 40.0202，就是（c）

5. 外围之面积 = 2417.8909，就是（b）

附图：

【进阶级练习题7】解题思路：

本题的关键点：

1、画一头为交点，一头为切点的斜线。

2、画C弧需画辅助圆，辅助圆R21与斜线的交点有2个(应用上面一个)。

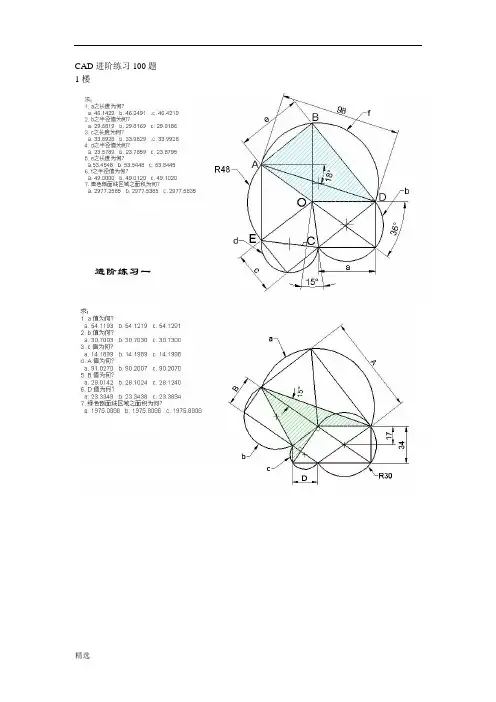

详细版CAD进阶练习100题.doc

精选 CAD进阶练习100题

1楼

精选

44.5°

精选

81-90

精选

CAD进阶试题1-47

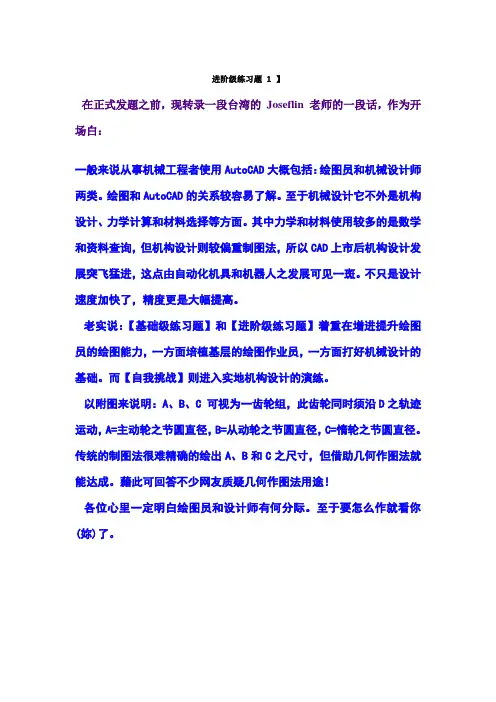

进阶级练习题 1 】

在正式发题之前，现转录一段台湾的 Joseflin 老师的一段话，作为开场白：

一般来说从事机械工程者使用AutoCAD大概包括：绘图员和机械设计师两类。绘图和AutoCAD的关系较容易了解。至于机械设计它不外是机构设计、力学计算和材料选择等方面。其中力学和材料使用较多的是数学和资料查询，但机构设计则较偏重制图法，所以CAD上市后机构设计发展突飞猛进，这点由自动化机具和机器人之发展可见一斑。不只是设计速度加快了，精度更是大幅提高。

老实说：【基础级练习题】和【进阶级练习题】着重在增进提升绘图员的绘图能力，一方面培植基层的绘图作业员，一方面打好机械设计的基础。而【自我挑战】则进入实地机构设计的演练。

以附图来说明：A、B、C 可视为一齿轮组，此齿轮同时须沿D之轨迹运动，A=主动轮之节圆直径，B=从动轮之节圆直径，C=惰轮之节圆直径。传统的制图法很难精确的绘出A、B和C之尺寸，但借助几何作图法就能达成。藉此可回答不少网友质疑几何作图法用途！

各位心里一定明白绘图员和设计师有何分际。至于要怎么作就看你(妳)了。

受Joseflin老师之托，由我为他创建的各种练习题作动画解题，因此有幸得到了他的【基础级练习题】和【进阶级练习题】原作品系列，我已做了大量的解题动画。在这两个系列完成后，Joseflin老师还会将全系列的【自我挑战】给我。

我在发题前，征求了Joseflin老师的意见，它给了我一句话：“中国人应该帮中国人，提高大家的CAD水平是我的初衷。”

为了活跃本论坛的气氛，我准备先将【进阶级练习题】（共100题）每周发一题，题目有简单、也有要动点脑筋的，每一题都包含了一些小技巧（其中不少有可能还鲜为人知），希望高手们不要“袖手”，中手们“练练手”，新手们“熟熟手”，踊跃回帖，最好附答案并附图。在下一题发布之前，我公布正确答案、关键点提示、解题动画演示。

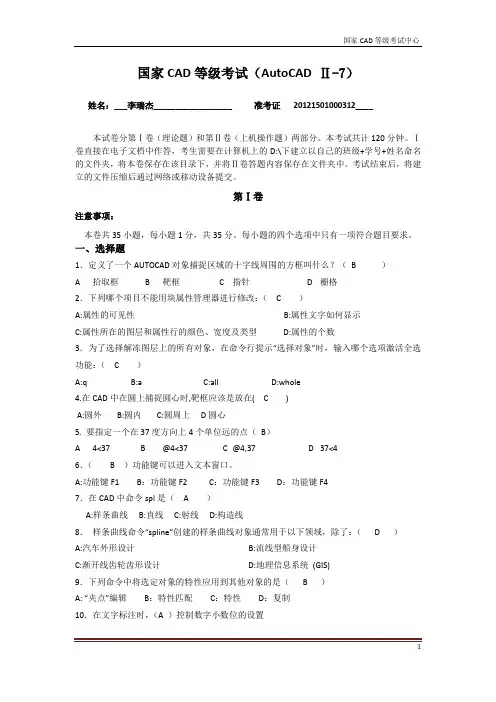

国家CAD等级考试7
