工业产品类cad技能等级考试试题集

工业产品cad二级考试卷及答案一、单项选择题（每题2分，共40分）1. CAD软件中，用于创建直线的命令是：A. LineB. CircleC. ArcD. Ellipse答案：A2. 在CAD中，哪个命令可以用来创建矩形？A. RectangleB. PolygonC. OvalD. Box答案：A3. 以下哪个选项是CAD中用于修改对象属性的命令？A. PropertiesB. ModifyC. AttributesD. Change答案：A4. CAD软件中，哪个命令允许用户在不同视图之间切换？A. ViewB. PanC. ZoomD. Navigate答案：A5. 在CAD中，哪个命令用于创建圆？A. CircleB. EllipseC. ArcD. Donut答案：A6. CAD中，哪个命令用于创建多段线？A. PolylineB. SplineC. LineD. Curve答案：A7. 在CAD中，哪个命令用于创建和编辑多行文本？A. TextB. MtextC. DtextD. Ttext答案：B8. CAD中，哪个命令用于创建和编辑单行文本？A. TextB. MtextC. DtextD. Ttext答案：A9. 在CAD中，哪个命令用于创建和编辑块？B. InsertC. DefineD. Create答案：A10. CAD中，哪个命令用于创建和编辑块属性？A. BlockB. InsertC. DefineD. Create答案：C二、多项选择题（每题3分，共30分）11. 在CAD中，以下哪些命令用于创建二维图形？A. LineB. CircleC. 3D OrbitD. Rectangle答案：A, B, D12. CAD中，以下哪些命令用于创建三维图形？A. 3D BoxB. 3D SphereC. 3D OrbitD. 3D Cylinder答案：A, B, D13. 在CAD中，以下哪些命令用于修改对象？A. MoveB. RotateD. 3D Orbit答案：A, B, C14. CAD中，以下哪些命令用于复制对象？A. CopyB. ArrayC. OffsetD. Mirror答案：A, B, C, D15. 在CAD中，以下哪些命令用于测量和分析？A. DistanceB. AreaC. ListD. 3D Orbit答案：A, B, C三、判断题（每题1分，共10分）16. CAD软件中的“Snap”功能可以帮助用户在绘图时对齐到特定的点或线。

参考评分标准第六期CAD技能三级(高级三维数字建模师)考试试题----工业产品类一、综合题（曲面造型20分+渲染20分+动画20分=60分）1．曲面造型（20分）电热水壶主要由壶底、壶身、壶盖、壶把、电器开关、壶盖开关和水位指示牌组成（如图1），请按照图示形状，完成电热水壶三维造型。

要求：（1）尺寸自定，形状与给定图示相似；（2）水位指示牌上有刻度显示（最高Max，最低Min水位指示）；（3）在壶身上刻上（贴上）自己姓名（拼音）；用电热水壶作为文件名保存在以考生姓名为名称的文件夹中。

分值分配：（1）壶底，2分；图1 电热水器（2）壶身，5分，壶身没有刻字（贴字）扣2分；（3）壶盖，2分；（4）壶把，4分；（5）电器开关，1分；（6）壶盖开关，1分；（7）水位指示牌，3分；（8）整体效果，2分。

2．模型与场景渲染（纹理、场景）（20分）要求与分值分配：（1）展示台设计：按照商品展示的要求自行设计展示柜（台），台面为玻璃或者大理石，背景自主设计（3分）；（2）赋材质：给电热水壶各部分赋予材质，壶身为不锈钢材质，壶底、壶盖与壶把为黑色塑料，水位指示牌为透明塑料，电气开关为红色塑料，壶盖开关为白色塑料；（每部分各1分，共7分）；（3）灯光设计：加上必要的灯光（要求至少有一盏聚光灯与若干泛光灯等，颜色等参数自定）（2分）；（4）渲染：对模型和场景进行渲染（4分）；（5）整体效果（4分）。

3．动画制作（20分）制作展示电热水壶结构及功能的动画，要求在整个动画中体现如下动画技术：（1）摄影机动画（变焦与推拉效果）（3分）；（2）摄影机路径动画（摄影机绕电热水壶旋转展示电热水壶外部结构特征）（3分）；（3）制作展示电热水壶功能的动画：a）壶盖开关下压，壶盖打开；壶盖开关弹起，壶盖合上；b）模拟水壶倒水动作：倾倒水壶，可见水流从壶中流出；（各3分，共6分）（4）通过灯光颜色与亮度变化来展示电热水壶的质感（4分）；（5）整体效果（4分）。

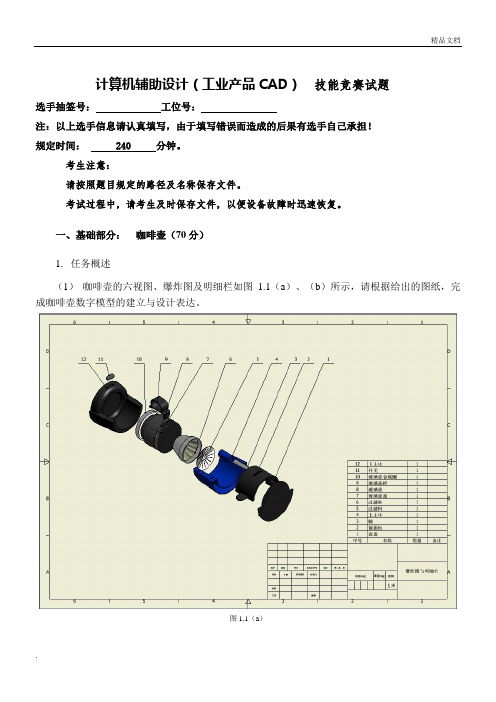

计算机辅助设计（工业产品CAD）技能竞赛试题选手抽签号：工位号：注：以上选手信息请认真填写，由于填写错误而造成的后果有选手自己承担！规定时间： 240 分钟。

考生注意：请按照题目规定的路径及名称保存文件。

考试过程中，请考生及时保存文件，以便设备故障时迅速恢复。

一、基础部分：咖啡壶（70分）1.任务概述（1）咖啡壶的六视图、爆炸图及明细栏如图 1.1（a）、（b）所示，请根据给出的图纸，完成咖啡壶数字模型的建立与设计表达。

图1.1（a）图1.1（b）（2）仅要求根据给出的图纸及要求，完成外观相关的零件和装配，咖啡壶的详细内部结构无需考虑。

（3）工程图参考现有图纸，按机械制图国家标准（GB/T4457-GB/T4459）制图。

（4）需提交的文件见表1.1。

2.详细要求（1）咖啡壶部件“玻璃壶”的设计咖啡壶部件“玻璃壶”的设计图纸如图1.2所示。

请根据该图创建玻璃壶的数字模型。

图1.2（2）咖啡壶部件“玻璃壶把、过滤杯”的设计咖啡壶部件“玻璃壶把、过滤杯”的设计图纸如图 1.3、1.4所示。

请根据该图创建玻璃壶把、过滤杯数字模型。

图1.3图 1.4（3）咖啡壶部件“玻璃壶盖”的设计咖啡壶部件“玻璃壶盖”的设计图纸如图1.5所示。

请根据该图创建玻璃壶盖的数字模型。

图1.5（4）咖啡壶部件“玻璃壶金属圈”的设计咖啡壶部件“玻璃壶金属圈的设计图纸如图1.6所示。

请根据该图创建数字模型。

图1.6（5）咖啡壶的“过滤网”设计咖啡壶部件“过滤网”的设计图纸如图1.7所示。

请根据该图创建数字模型。

图1.7（6）咖啡壶的“壶盖”设计咖啡壶部件“壶盖”的设计图纸如图1.8所示。

请根据该图创建壶盖数字模型。

图1.8（7）咖啡壶的“开关”设计咖啡壶部件“开关”的设计图纸如图1.9所示。

请根据该图创建开关数字模型。

图1.9（8）咖啡壶的“前面板”设计咖啡壶部件“前面板”的设计图纸如图1.10所示。

请根据该图创建前面板的数字模型。

工业产品设计(CAD)技术题目一、比赛规则1、本比赛项目为参赛者提供大赛通知中所示的软件环境，不包含第三方插件等辅助软件，也不允许参赛者携带任何软件进入赛场。

2、不允许的完成的作品中以任何形式透露参赛选手的身份信息，否则不计成绩。

3、比赛时间：180分钟。

二、说明与要求1、参赛选手首先在桌面上以选手自己的“机位号”命名创建一个文件夹，后面的参赛作品一定要放到该文件夹中，创建文件名应明确绘制内容，建议以图号加机位号命名，或以零件名称命名。

若在指定文件夹内相关的文件，则该项作品不计成绩。

2、抄绘的二维图和创建的装配图用“*.dwg”格式提交；根据二维图建立立体三维模型如果用AutoCAD创建的三维模型请用“*.dwg”格式提交；如果用3DS MAX创建的模型请用“*.max”格式提交。

渲染的效果图使用“*.jpg”格式提交。

3、图中尺寸单位均为mm。

4、比赛结束前5分钟，参赛选手应进行作品的检查和存盘。

比赛时间一到，不要关闭计算机，留下全部下发物品后立即离开赛场。

5、注意：参赛作品要及时存盘，以免数据丢失影响比赛成绩。

三、比赛题目和要求（一）抄绘零件图，并创建三维模型1、要求抄绘图一所示的零件图，零件要表达完整，准确；尺寸标注要完整、正确、清晰，并布置合理，符合国家标准；图纸幅面和比例自定，要选择标准图纸幅面，并绘制标题栏（标题栏中填写图纸比例，其他空白即可）。

根据需要设置图层、线型、线宽、文本和标注样式，文字字体符合国家标准要求。

2、根据二维零件图创建三维模型。

要求模型完整、尺寸准确。

精品文档图一精品文档（二）抄绘零件图，并创建三维模型抄绘图二的零件图，并根据该零件图创建三维模型。

基本要求同题（一），图框格式参考题（一）。

图二（三）根据零件图创建零件模型，并创建三维和二维装配图1、根据给定的图三（1）~（7）创建零件三维模型。

要求模型创建尺寸、结构准确。

图中未注圆角均为R1，未注倒角C1。

图三（1）图三（2）图三（3）图三（4）图三（5）图三（6）图三（7）2、根据图三（8）的球阀剖视装配图，创建完整的球阀三维模型，并进行渲染成效果图。

参考评分标准第六期CAD技能三级(高级三维数字建模师)考试试题----工业产品类一、综合题（曲面造型20分+渲染20分+动画20分=60分）1．曲面造型（20分）电热水壶主要由壶底、壶身、壶盖、壶把、电器开关、壶盖开关和水位指示牌组成（如图1），请按照图示形状，完成电热水壶三维造型。

要求：（1）尺寸自定，形状与给定图示相似；（2）水位指示牌上有刻度显示（最高Max，最低Min水位指示）；（3）在壶身上刻上（贴上）自己姓名（拼音）；用电热水壶作为文件名保存在以考生姓名为名称的文件夹中。

分值分配：（1）壶底，2分；图1 电热水器（2）壶身，5分，壶身没有刻字（贴字）扣2分；（3）壶盖，2分；（4）壶把，4分；（5）电器开关，1分；（6）壶盖开关，1分；（7）水位指示牌，3分；（8）整体效果，2分。

2．模型与场景渲染（纹理、场景）（20分）要求与分值分配：（1）展示台设计：按照商品展示的要求自行设计展示柜（台），台面为玻璃或者大理石，背景自主设计（3分）；（2）赋材质：给电热水壶各部分赋予材质，壶身为不锈钢材质，壶底、壶盖与壶把为黑色塑料，水位指示牌为透明塑料，电气开关为红色塑料，壶盖开关为白色塑料；（每部分各1分，共7分）；（3）灯光设计：加上必要的灯光（要求至少有一盏聚光灯与若干泛光灯等，颜色等参数自定）（2分）；（4）渲染：对模型和场景进行渲染（4分）；（5）整体效果（4分）。

3．动画制作（20分）制作展示电热水壶结构及功能的动画，要求在整个动画中体现如下动画技术：（1）摄影机动画（变焦与推拉效果）（3分）；（2）摄影机路径动画（摄影机绕电热水壶旋转展示电热水壶外部结构特征）（3分）；（3）制作展示电热水壶功能的动画：a）壶盖开关下压，壶盖打开；壶盖开关弹起，壶盖合上；b）模拟水壶倒水动作：倾倒水壶，可见水流从壶中流出；（各3分，共6分）（4）通过灯光颜色与亮度变化来展示电热水壶的质感（4分）；（5）整体效果（4分）。

考 生 答 题 不 准 超 过 此 线2010年株洲市职业院校学生技能竞赛试卷工业产品设计CAD （技能操作）注 意 事 项1．考试时间：180分钟。

2．请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3．请仔细阅读各种题目的回答要求，按要求完成相应操作，并保存好操作过程中的文档。

4．不要在试卷上乱写乱画，不要在标封区填写无关的内容。

项目1 抄绘AutoCAD 图形一、 内容根据图1按1：1比例精确绘制平面图形，不标注尺寸。

二、要求．1、设臵合适的图形界限和栅格距离，并将显示范围与图形界限设臵一致。

2、设臵图形单位：长度和角度单位均采用十进制，精度为0。

3、设臵合适的线型比例。

４、设臵图层、线型、颜色、线宽：（1） “粗实线”图层，其上线型设为“Continuous ”、颜色设为“白/黑”、线宽设为“0.5”。

（2） “中心线”图层，其上线型设为“Center ”、颜色设为“红色”、线宽设为“默认值”。

（3） “辅助线”图层，其上线型设为“Continuous ”、颜色设为“紫色”、线宽设为 “默认值”。

三、注意事项1、请考生先行在D 盘根目录下建立以抽签号为名的文件夹，并将所绘图形以“项目1.DWG ”为名保存至选手自建的文件夹中。

否则将以0分处理。

2、图形中的不同线型分别绘制在各自相应的图层中。

3、图线不要重复画。

4、一个点应直接给尺寸或通过捕捉准确定位。

5、辅助线图层使用后关闭。

6、图形的外轮廓线为封闭的多义线，要求连接光滑。

7、显示出线型宽度。

考 生 答 题 不 准 超 过 此 线项目2 根据所给的轴测图绘制零件图一、内容根据图2所给的轴测图绘制零件图。

二、要求布图均匀，绘图符合专业和国家绘图标准；零件表达要完整，正确；尺寸标注要完整、正确、清晰，并布臵合理；图纸幅面和比例自定，并选择标准图纸幅面；创建属性块标注表面粗糙度；标题栏按照图3的标题栏格式绘制并填写。

1、形位公差标注的具体要求如下：（1）φ12深8的孔中心轴线相对φ20深12的孔中心轴线的垂直度允差是≤0.025。

技能大赛工业产品设计（CAD）技术题目工业产品设计(CAD)技术题目一、比赛规则1、本比赛项目为参赛者提供大赛通知中所示的软件环境，不包含第三方插件等辅助软件，也不允许参赛者携带任何软件进入赛场。

2、不允许的完成的作品中以任何形式透露参赛选手的身份信息，否则不计成绩。

3、比赛时间：180分钟。

二、说明与要求1、参赛选手首先在桌面上以选手自己的“机位号”命名创建一个文件夹，后面的参赛作品一定要放到该文件夹中，创建文件名应明确绘制内容，建议以图号加机位号命名，或以零件名称命名。

若在指定文件夹内相关的文件，则该项作品不计成绩。

2、抄绘的二维图和创建的装配图用“*.dwg”格式提交；根据二维图建立立体三维模型如果用AutoCAD创建的三维模型请用“*.dwg”格式提交；如果用3DS MAX创建的模型请用“*.max”格式提交。

渲染的效果图使用“*.jpg”格式提交。

3、图中尺寸单位均为mm。

4、比赛结束前5分钟，参赛选手应进行作品的检查和存盘。

比赛时间一到，不要关闭计算机，留下全部下发物品后立即离开赛场。

5、注意：参赛作品要及时存盘，以免数据丢失影响比赛成绩。

三、比赛题目和要求（一）抄绘零件图，并创建三维模型1、要求抄绘图一所示的零件图，零件要表达完整，准确；尺寸标注要完整、正确、清晰，并布置合理，符合国家标准；图纸幅面和比例自定，要选择标准图纸幅面，并绘制标题栏（标题栏中填写图纸比例，其他空白即可）。

根据需要设置图层、线型、线宽、文本和标注样式，文字字体符合国家标准要求。

2、根据二维零件图创建三维模型。

要求模型完整、尺寸准确。

图一（二）抄绘零件图，并创建三维模型抄绘图二的零件图，并根据该零件图创建三维模型。

基本要求同题（一），图框格式参考题（一）。

图二（三）根据零件图创建零件模型，并创建三维和二维装配图1、根据给定的图三（1）~（7）创建零件三维模型。

要求模型创建尺寸、结构准确。

图中未注圆角均为R1，未注倒角C1。

灵台县职业中等专业学校
工业产品设计(CAD)技能大赛试题
一、比赛规则
1、本比赛项目为参赛者提供大赛通知中所示的软件环境，不包含第三方插件等辅助软件，也不允许参赛者携带任何软件进入赛场。

2、不允许的完成的作品中以任何形式透露参赛选手的身份信息，否则不计成绩。

3、比赛时间：180分钟。

二、说明与要求
1、参赛选手首先在桌面上以选手自己的“机位号”命名创建一个文件夹，参赛作品一定要放到该文件夹中，创建文件名应明确绘制内容，建议以图号加机位号命名，或以零件名称命名。

2、根据二维图建立的立体三维模型请用“*.ipt”格式提交；图中尺寸单位均为mm。

3、比赛结束前5分钟，参赛选手应进行作品的检查和存盘。

比赛时间一到，不要关闭计算机，留下全部下发物品后立即离开赛场。

5、注意：参赛作品要及时存盘，以免数据丢失影响比赛成绩，如参赛作品没有存放在指定的文件夹中得0分。

三、比赛题目和要求
根据给定的各零件图创建零件三维模型。

要求模型符合图样尺寸。

图1-1
图1-2
图1-3
图1-4
图1-5
图1-6
图1-7
图1-8
图1-9
图1-10
附：评分标准。

评分标准第1题10分见图1，每漏（错）画一条直线或一个圆弧，则扣1分；若中心线出头过长，则共扣0.5分；若线型、线型比例、线宽不合适，则每项扣0.5分。

图1 第一题第2题30分1. 分数分配如图2所示。

2. 若主、左视图或主、俯视图未对齐，则每处扣2分。

3. 若漏（错）画左视图的图线，则每条扣2分；若漏（错）画主、俯视图的线段或该线段不准确，则每条扣1分；4. 将左视图误画为外形或全剖视图，则扣5分。

5. 若三个视图的剖面线的方向或间隔不一致，则扣1分。

若波浪线出头或不足，则每处扣1分。

若线型、线型比例、线宽不合适，则每项扣1分。

6.评分标准 共3页 第 1 页第3题30分1. 视图（不含尺寸和表面结构的标注）17分主视图（见图3）12分，俯视图5分。

若视图未对齐，则扣2分；若缺少视图标注，则扣1分；每漏（错）画一条图线，则扣1分；若螺纹的大、小径之间无剖面线，则每处扣1分。

2. 尺寸标注6分可以改注其他合适的位置，每漏（错）注一个尺寸，或该尺寸文字错，则扣0.25分；若尺寸比例不一致或太大（小），则共扣1分。

3. 表面结构3分可以改注其他合适的位置，每漏（错）注一处，则扣0.5分。

若数字与尺寸数字的高度不一致，则共扣0.5分。

若符号不规范，则共扣1分。

4. 若字压线，则每处扣0.25分；若中心线出头过长，则共扣0.5分；若线型、线型比例、线宽不合适，则每项扣1分；若字体非“仿宋”，则共扣1分。

图3 阀体的主视图5. 图框、标题栏和技术要求4分若图框、标题栏与题目要求的格式不一致，则扣1分；若漏填标题栏的内容（不合阅卷人签字），则每项扣0.25分。

评分标准 共3页 第 2 页评分标准 共3页 第 3 页 第4题 30分1. 视图 共20分见图4，主视图16分、俯视图4分。

若只有阀体的主视图和俯视图，则可得4分。

零件的工艺结构可采用国家标准规定的简化画法。

若缺少视图标注，则扣1分；每漏（错）画一条图线，则扣1分；若出现螺纹连接的错误，则每处扣2分；若漏画剖面符号，则每处扣1分；若相邻零件的剖面符号的方向和间隔均相同，则每处扣0.5分。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==cad三级考试试题篇一：全国CAD等级考试三级第三期真题篇二：工业产品CAD技能三级试题1参考评分标准第X期 CAD技能三级(高级三维数字建模师)考试试题----工业产品类一、综合题（曲面造型20分+渲染20分+动画20分=60分）1．曲面造型（20分）完成图1所示某型水龙头的造型。

造型过程中所需的尺寸可自行定义，但要求最后所生成的零件外形接头与图示相似（其中开关手柄与阀体为中空结构）。

分值分配：（1）阀体，8分；（2）出水滤网，2分；（3）开关手柄，5分；（4）连接段，1分；（5）下水操纵杆，2分；（6）整体效果，2分。

2．模型与场景渲染（纹理、场景）（20分）要求与分值分配：（1）展示台设计：按照商品展示的要求自行设计展示台，可以放置在大理石地面或者木制台面上，背景可自主设计（3分）；（2）赋材质：根据个人喜好给水龙头各部分赋予材质，要求阀体为不锈钢，连接段为黄铜，其余可任选（每部分1.5分）；（3）灯光设计：加上必要的灯光（要求至少有一盏聚光灯与若干泛光灯等，颜色等参数自定）（2分）；（4）渲染：对模型和场景进行渲染（4分）；（5）整体效果（3.5分）。

3．动画制作（20分）制作展示水龙头结构及功能的动画，要求在整个动画中体现如下动画技术：（1）摄影机动画（变焦与推拉效果）（3分）；（2）摄影机路径动画（摄影机绕水龙头旋转展示水龙头外部结构特征）（3分）；（3）制作展示水龙头功能的动画：打开开关手柄，水从出水滤网盖下流出；关闭，则水流截止；开关手柄可以360°范围内任意旋转；下水操纵杆可在一定范围内移动（6分）；（4）通过灯光颜色与亮度变化来展示水龙头的质感（4分）；（5）整体效果（4分）。

二、零件参数化和变量化设计（20分）要求与分值分配：（1）根据图2（b）“阀杆”零件的二维图构建三维模型，该模型用于完成第三题中规定的装配过程仿真（4分）；（2）参数化图中所示的一组参数：?1=?10，SR=SR5，?2=?28，?3=?24，L1=83，L2=26，L3=10，L4=3，L5=8，建立这些参数间的关系式：SR=0.5?1，?2=2.8?1，?3=2.4?1，L1=8.3?1，L2=2.6?1，L3=?1，L4=0.3，L5=0.8?1（每个公式2分，共16分）。
