电力市场中的传输阻塞管理和交易盈余的消除

电力市场的输电阻塞管理答案YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】电力市场的输电阻塞管理摘要本文讨论电力市场中输电阻塞管理问题。

通过合理的假设简化，根据交易规则和阻塞管理原则建立数学模型。

对问题一，本文利用多元线性回归得到各线路有功潮流关于各发电机组出力的函数，利用matlab 软件对回归方程进行了残差分析，得到各路线有功潮流关于各发电机组出力的近似表达式。

对问题二，按照购电费用小的经济原则，本着公平的原则建立了两个阻塞费用计算规则对两种不同的情形进行分析，引进正、负偏差变量法，根据双方满意原则，得到合理的阻塞费用计算规划模型。

对问题三，依据电网公司遵循的最小化原则，以购电费用最小为目标，以满足负荷需求为约束条件，建立最优化模型，通过MATLAB 程序编程，得到各组分配最优预案，得到各组分配预案分别为：150、79、18、、125、14、95、（单位：兆瓦），这时清算价格为MWh /303元。

对问题四：本文根据安全且经济的原则 ，以及阻塞费用的计算规则，将各线路潮流值与潮流限值进行对比，调整各机组分配方案，建立了阻塞费用关于各机组出力的非线性模型，利用Lingo 软件求解，得到了相应的阻塞费用。

对问题五：将下一个时段预报的负荷需求改为MW 8.1052，将各线路潮流值与潮流限值比较，运用Lingo 软件求解，得到结果：不考虑潮流限值时，各组分配预案分别为：150、81、、、135、150、、117（单位：兆瓦），这时交易价格为MWh /356元。

考虑潮流限值时，得到各组分配预案分别为：153、88、228、、152、155、、117（单位：兆瓦），这时由于调整需要阻塞费用为元。

关键词：多元线性回归模型目标规划残差分析非线性规划模型.一、问题重述在电力市场化过程中，我国电力市场采取交易与调度一体化的模式。

从使电力从生产到使用的四大环节瞬间即可完成。

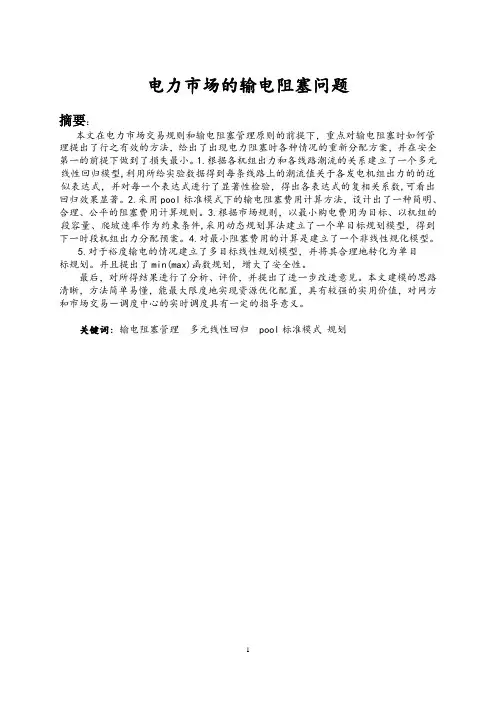

电力市场的输电阻塞问题摘要：本文在电力市场交易规则和输电阻塞管理原则的前提下，重点对输电阻塞时如何管理提出了行之有效的方法，给出了出现电力阻塞时各种情况的重新分配方案，并在安全第一的前提下做到了损失最小。

1.根据各机组出力和各线路潮流的关系建立了一个多元线性回归模型,利用所给实验数据得到每条线路上的潮流值关于各发电机组出力的的近似表达式，并对每一个表达式进行了显著性检验，得出各表达式的复相关系数,可看出回归效果显著。

2.采用pool标准模式下的输电阻塞费用计算方法，设计出了一种简明、合理、公平的阻塞费用计算规则。

3.根据市场规则，以最小购电费用为目标、以机组的段容量、爬坡速率作为约束条件,采用动态规划算法建立了一个单目标规划模型，得到下一时段机组出力分配预案。

4.对最小阻塞费用的计算是建立了一个非线性规化模型。

5.对于裕度输电的情况建立了多目标线性规划模型，并将其合理地转化为单目标规划。

并且提出了min(max)函数规划，增大了安全性。

最后，对所得结果进行了分析、评价，并提出了进一步改进意见。

本文建模的思路清晰，方法简单易懂，能最大限度地实现资源优化配置，具有较强的实用价值，对网方和市场交易－调度中心的实时调度具有一定的指导意义。

关键词：输电阻塞管理多元线性回归pool标准模式规划一、问题重述我国电力市场初期是发电侧电力市场，采取交易与调度一体化的模式。

电网公司在组织交易、调度和配送时，必须遵循电网“安全第一”的原则，同时要制订一个电力市场交易规则，按照购电费用最小的经济目标来运作。

市场交易-调度中心根据负荷预报和交易规则制订满足电网安全运行的调度计划――各发电机组的出力分配方案；在执行调度计划的过程中，还需实时调度承担AGC（自动发电控制）辅助服务的机组出力，以跟踪电网中实时变化的负荷。

设某电网有若干台发电机组和若干条主要线路，每条线路上的有功潮流取决于电网结构和各发电机组的出力。

电网每条线路上的有功潮流的绝对值有一安全限值，限值还具有一定的相对安全裕度。

DOI:10.19551/ki.issn1672-9129.2021.01.100电力市场的输电阻塞管理田欣宇(河北工程大学㊀邯郸㊀056002)摘要:本文建立了一种公平合理的输电阻塞费用计算规则,解决了公平对待序内容量不能出力的部分和报价高于清算价的序外容量出力的部分的问题.我们分为两种情况分析分别建立有关的函数方程,最后综合考虑两种情况得到总的计算规则,总的阻塞费用即为(序内容量中没有得到预案中的承诺量总和+序外容量中超过预案中的承诺量总和)x(实际方案的最高段价-预案的清算价)并对上述计算规则进行公平性讨论㊂关键词:电力市场;输电阻塞;预算调整;函数方程中图分类号:F426.61;TM73㊀㊀㊀文献标识码:A㊀㊀㊀文章编号:1672-9129(2021)01-0102-01㊀㊀引言:电力市场的输电阻塞[1]常有发生,曾经在浙江电力市场在2001年的时候.当时由于浙江电网的建设滞后于浙江经济增一长对用电的需求,在用电高峰时段,输电阻塞经常发生,严重时多达9条线路越限.浙江试点电力市场初期的规则中,为了电网的安全进行机组出力调整是无条件的,在2001年同时也提出了补偿费的问题.不同的电力市场结构有不同的输电管理模式和阻塞管理机制,在这个方面的讨论和研究是目前电力市场中的一个重要的方向㊂1㊀现状分析阻塞管理的目的是建立一套合理的调度管理[2]机制,使电网安全经济地运行.阻塞管理有两个重要的方面:1.调整网内机组的出力使输电网络安全运行;2.阻塞费用的结算和平衡.阻塞管理过程中,独立系统运行员检查出系统阻塞时,考虑调整发电机组出力,而在阻塞严重的时候,则更多地依赖削减用户侧负荷.事后还得基于一定的阻塞费用计算规则[3],对市场成员进行费用的结算和平衡(费用分摊等).合理的阻塞费用计算规则是电力市场规则的组成部分㊂2㊀问题痛点为了做到非歧视的对待所有市场交易者,保证市场的公平开放,阻塞费用的合理定义以及分摊尤其重要.当改变根据电力市场交易规则得到的各机组出力分配预案时,一些通过竞价取得发电权的发电容量[4](称序内容量)不能出力:而一些在竞价中未取得发电权的发电容量(称序外容量)要在低于对应报价的清算价上出力.以机组的最终报价[5][6]作为其边际成本,则该机组单位出力的绝对盈利为清算价与报价的差值,因此,补偿的主要目的是解决由于方案调整导致获利变化的问题㊂这就需要设计一种简明㊁合理的阻塞费用计算规则,除考虑上述电力市场规则外,还需要注意在输电阻塞发生时公平地对待序内容量不能出力的部分和报价高于清算价的序外容量出力的部分.我们将其分为两种情况:即对于序内容量分析:由于方案的调整,使得一些机组的出力值减少,减少部分的获利值消失,为解决这部分冲突,网方赔偿该机组应得的获利值.一些机组由于出力增加,其边际成本也随之增加,但由于清算价保持不变,机组不得不在低于其报价的清算价上出力,导致了获利损失.因此,网方对调整的出力部分造成的损失应给予补偿.分别建立两种情况的阻塞费用计算方程,最后建立总的计算规则㊂2.1问题模型的建立与求解㊂(1)第一种情况㊂设计的阻塞费用计算规则如下:第一种情况:即对一于序内容量分析:由于方案的调整,使得一些机组的出力值减少,减少部分的获利值消失.为解决这部分冲突,网方赔偿该机组应得的获利值,补偿费用=序内容量中没有得到预案中的承诺量总和x(实际方案的最高段价-预案的清算价)g2=q2ˑ(e2-e1)(2)第二种情况㊂一些机组由于出力增加,其边际成本(报价)也随之增加,但由于清算价保持不变,机组不得不在低于其报价的清算价上出力,一导致了获利损失.因此,网方对调整的出力部分造成的损失应给予补偿即,即补偿费用=序外容量中超过预案中的承诺量总和x(实际方案的最高段价-预案的清算价)g1=q1ˑ(e2-e1)2.2总的阻塞费用即为:G=(q1+q2)ˑ(e2-e1)3㊀结论通过计算e2-e1的差价分析其规则:应该说从网方角度考虑,当差值大于零时应使其差值尽量小.当差值越大,网方做出的赔偿费越多,当差值小于零,这是不合理的预案,发点商不用花费赔偿㊂不过从上文的分析探讨中可以发现电力市场的交易与国家对小麦征收的情形十分相似㊂国家利用宏观调控,在小麦的市场价产生前制定一个保护价,强制征收小麦;在一段时间后,小麦有了稳定的市场价,这时国家根据市场价和保护价之间的关系采取措施㊂所以对于发电商和网方的经济利益冲突我们也可以分为三种情况:序内容量不能出力,序外容量出力,预案和实际方案的最高段价的差值引起的交易不公平,而不仅仅局限在两种情况下,这样的方案会更加准确㊂参考文献:[1]谭期文.电力市场条件下的输电阻塞管理研究[D].广西大学,2019.[2]吴娟,王晓翊.基于电力市场输电阻塞管理的数学模型分析[J].江西电力职业技术学院学报,2019,32(10):9 -11.[3]吴佳思.计及风电和需求响应不确定性的输电阻塞管理问题研究[D].华中科技大学,2018.[4]彭慧敏,薛禹胜,许剑冰,王小英,李海峰.关于输电阻塞及其管理的评述[J].电力系统自动化,2007,(13):101 -107.[5]李春燕,俞集辉,张谦.基于潮流影响系数的输电阻塞管理[J].重庆大学学报(自然科学版),2007,(03):31 -35.[6]叶振豪.基于意大利电力市场输电阻塞的对策分析[J].通讯世界,2017,(16):128-129.作者简介:田欣宇(2000.05 ),男,民族,吉林省长春人,河北省邯郸市丛台区河北工程大学,机械设计制造及其自动化专业本科,本科在读㊂㊃201㊃。
