示波器简易使用说明书

  • 格式：doc
  • 大小：19.38 MB
  • 文档页数：19

实用标准文案 文档大全 目录 Agilent DSO9404A示波器使用说明 ............................................................................................. 2 一． 面板常用按键及旋钮功能说明 ....................................................................................... 2 1.面板旋钮功能说明 ............................................................................................................... 2 2.面板按钮功能说明 ............................................................................................................... 2 二． 测试探头说明、选择及使用 ........................................................................................... 2 1.测试探头说明及选择 ........................................................................................................... 2 2.10:1测试探头检测方法 ...................................................................................................... 2 3.10:1测试探头应用（测试读取SN时SDA与SCL的波形） ............................................ 3 4.电流探头校准 ....................................................................................................................... 4 5.使用电流探头测试冲击电流 ............................................................................................... 7 三． 各通道测试参数设置 ....................................................................................................... 9 1.设置步骤 ............................................................................................................................... 9 2.设置参数说明（Impedance、Coupling） ......................................................................... 9 四． Trigger Setup .............................................................................................................. 10 1.设置步骤 ............................................................................................................................. 10 2.设置参数说明（Sweep、Source、Level） ..................................................................... 11 五． 参数测量说明及方法 ..................................................................................................... 11 1.光标调出步骤 ..................................................................................................................... 11 2.光标手动测量说明 ............................................................................................................. 12 3.光标自动测量说明 ............................................................................................................. 13 六． 高速信号及光信号的测试 ............................................................................................. 15 1.参数设置 ............................................................................................................................. 15 2.测试方法 ............................................................................................................................. 15 七． 波形存储及打开 ............................................................................................................. 16 1.存储图像 ............................................................................................................................. 16 2.存储波形 ............................................................................................................................. 17 3.打开波形 ............................................................................................................................. 18 4.清除打开的波形 ................................................................................................................. 18 八． 示波器的维护及保养 ..................................................................................................... 19 附件（Agilent 9000系列示波器技术资料） ........................................................................... 19 附件（RIGOL DS6000系列数字示波器用户手册）.................................................................... 19 实用标准文案

文档大全 Agilent DSO9404A示波器使用说明 一． 面板常用按键及旋钮功能说明 1.面板旋钮功能说明

2.面板按钮功能说明 Single:专用单次采集按钮提供更好的控制方式，方便捕获特别事件。 Auto Scale:快速显示任何模拟或数字的活动信号，并自动设置垂直、水平和触发控制。 Touch：切换触摸屏功能。 Default Setup：恢复示波器系统默认设置。 Source：信号源选择按钮。 Slop：触发方式选择按钮（上升沿，下降沿，上升下降沿）。 Sweep：切换示波器运行模式（Auto跟Trigger）。 Menu：快速调出Trigger Setup设置界面。 Position:测试光标滚动旋钮，Push可选择坐标（Ax、Bx、Ay、By） Multi Purpose:自动测量参数快速按钮 Markers：快速调出光标选择菜单按钮。 Digital:数字通道快速设置按钮。 Serial Decode:串行解码快速设置按钮。 二． 测试探头说明、选择及使用 1.测试探头说明及选择 1).一般测试信号使用探头为10:1 无源高阻分压探头。（如10074C、N2873A、RP5600） 2).测试纹波交流信号时需使用1:1无源高阻分压探头。（10070D） 3).测试电流信号时使用电流探头。（1147B） 2.10:1测试探头检测方法 首先将探头接于示波器任一通道上，然后将探头测试端接于示波器Probe Comp方波输

合集下载

数字示波器的使用说明

数字示波器的使用说明

数字示波器的使用说明手持数字示波表 DSO10601. 安全符号和术语本手册中的术语：以下术语可能出现在被手册中：警告：“警告”声明，表明可能会出现危及生命安全的操作和行为。

注意：“注意”声明，表明可能会出现损坏本产品或其他仪器和设备的操作和行为。

产品上的术语：以下术语可能出现在产品上：危险：此声明表明您接触此标记时可能会立刻对您造成伤害。

警告：此声明表明您接触此标记时可能不会立刻对您造成伤害。

注意：此声明表明可能会对本产品或其他设备和仪器造成损害。

产品上的符号：以下符号可能出现在产品上：2. 基本安全要求请仔细阅读以下安全注意事项，以免造成人身伤害和本产品或其他想连接产品的损坏，为避免出现可能的伤害和危险，本产品只可在规定的范围内使用。

避免失火或人身伤害u 使用正确的电源线。

只使用所在国家认可的用于本产品的专用电源线。

u 正确连接和断开。

当探头或测试端连接到电压源上时请勿拔插。

u 正确连接和断开。

在探头连接到测试电路之前，先将探头输出连接到测量仪器。

同理，将探头与测试仪器断开之前，先将探头输入及探头基准导线与测试电路断开。

u 检查所有终端额定值。

为避免起火或过大电流的冲击，请查看产品上所有的额定值和标记说明。

在连接产品之前，请先查看产品手册，了解额定值的详细信息。

u 使用正确的探头。

为了避免过大电流的冲击，请使用正确的额定探头进行测量。

u 避免电路外露。

当电源接通后，请勿接触任何外露的接头和元件。

u 当您怀疑产品出现故障时，请勿操作。

如果您怀疑产品出现故障时，可请合格的维修人员进行检查。

u 保持通风。

保持您的产品使用环境通风。

u 请勿在潮湿的环境下操作。

u 请勿在易燃易爆的环境操作。

u 请保持产品表面的清洁和干燥。

3. 约定本手册使用以下约定：1. 前面板按键以全部大写字母、阴影、粗体显示。

例如AUTO2. 菜单设置项以矩形框形式霞石。

例如交流DSO1000 系列数字示波表的示波器提供独特的波形显示界面和多种测量功能。

示波器说明书(新)

示波器说明书(新)

安 全 性使用者应对以下安全性预防措施充分了解，以避免受伤并防止损坏本产品及与其相连接的任何产品。

1、使用正确的电源线，本产品通过电源线的接地导体接地，以免电击，在使用本产品前务必将本产品正确接地。

2、正确连接探极，探极地线与地电势相同，切勿将地线连接至高电压上。

3、请勿超过本产品规定的额定值时使用。

4、请勿开箱操作本产品。

5、使用本产品出现故障时，请勿进行操作，应请合格的维修人员进行检查。

6、保持产品表面清洁，保持适应的通风使用环境，请勿在潮湿环境、易燃易爆环境下使用。

Copyright 2006 Jingce Electronic入 门一、一般功能1、本公司产品的分类：型号带宽取样速率显示MS/S 单色JC2021M 25MHz 250JC2041M 40 MHz 250 MS/S 单色JC2061M 60 MHz 250 MS/S 单色JC2061C 60 MHz 250 MS/S 彩色JC2101M 100 MHz 250 MS/S 单色JC2101C 100 MHz 250 MS/S 彩色JC2151M 150 MHz 250 MS/S 单色JC2151C 150 MHz 250 MS/S 彩色JC2061MA 60MHz 1GS/S 单色JC2061CA 60MHz 1GS/S 彩色JC2101MA 100MHz 1GS/S 单色JC2101CA 100MHz 1GS/S 彩色JC2151MA 150MHz 1GS/S 单色JC2151CA 150MHz 1GS/S 彩色JC2201CA 200MHz 1GS/S 彩色2、产品分有单色和彩色液晶显示，分辨率为320×240。

3、有20MHz带宽抑制。

4、每通道4K的深度存储器。

5、等效采样率为50GSa/s。

6、自动菜单设置。

7、波形及设置的存储及调用。

Copyright 2006 Jingce Electronic8、延迟扫描功能，可同时显示波形全貌和细节。

示波器操作说明书

示波器操作说明书

可用此鍵設定延遲時間光標位置
△V-▽t-OFF
選擇▽T時間變化測量△V電壓變化測量或OFF關閉
TCK/C2
選擇光標移動形式
SAVE/RECALL
選擇儲存或重取
HOLDOFF
選擇休止時間
DELAY/TRACE.SEP
選擇延釋
核准
審核
制作
日期
設備名稱
示波器
設備功能
DC/DC測試
文件編號
設備型號
SS-7810
廠商
伯仲
版本
A0
二﹑操作說明
1.按下“POWER”電源開關﹐儀器自檢后到主畫面。
2.根據所需通道選擇﹕CH1﹑CH2或CH3。
3.來訊ΔU值測量。
將偵測線正負極分別與產品輸出端正負極相連﹐按“AUTOSET”鍵儀器自動鎖定波形﹐按
“△V-▽t-OFF”鍵直到屏幕顯示△V﹐然后按“TCK/C2”﹐選擇U-C﹑U-C2儀器自動顯示
設備名稱
示波器
設備功能
DC/DC測試
文件編號
設備型號
SS-7810
廠商
伯仲
版本
A0

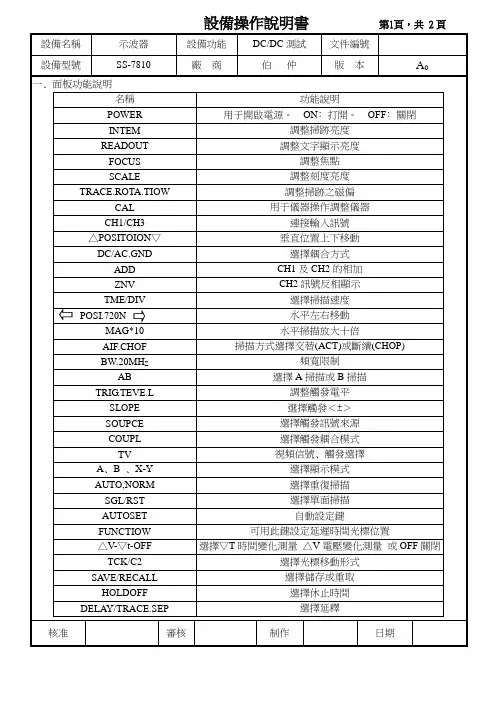

一﹑面板功能說明
名稱
功能說明
POWER
用于開啟電源。ON﹕打開。OFF﹕關閉
INTEM
調整掃跡亮度
READOUT
調整文字顯示亮度
FOCUS
調整焦點
SCALE
調整刻度亮度
TRACE.ROTA.TIOW
調整掃跡之磁偏
CAL
△V值﹐按“△V-▽t-OFF”鍵到屏幕顯示▽t按下“TCK/C2”﹐選擇H-C1﹑H-C2儀器自動顯示▽t值。
4.測量完畢﹐關閉電源電壓。
三﹑注意事項
DS3022M数字存储示波器使用说明书pdf

DS3022M数字存储示波器使用说明书pdf

DS3022M 数字存储示波器使用说明书DS3022M示波器实现了易用性，优异的技术指标及众多功能特性的完美结合，可帮助用户更快地完成工作任务。

DS3022M示波器向用户提供简单而功能明晰的前面板，以进行所有的基本操作。

各通道的标度和位置旋钮提供了直观的操作，完全符合传统仪器的使用习惯，用户不必花大量的时间去学习和熟悉示波器的操作，即可熟练使用。

为加速调整，便于测量，用户可直接按AUTO键，立即获得适合的波形显现和档位设置。

易于使用之外，DS3022M示波器还具有更快完成测量任务所需要的高性能指标和强大功能。

通过达到25M带宽，可在示波器上观察更快的信号。

强大的触发和分析能力使其易于捕获和分析波形。

其显示和数学运算功能，便于用户更快更清晰地观察和分析信号问题。

从下面给出的性能特点，可以了解此示波器如何满足您的测量要求。

z双通道25M。

z每通道16K的深度存储器。

赋予更大的数据吞吐能力。

z高清晰液晶显示系统，320X240分辨率。

z单次采样100MSa/s，等效水平分辨率100ps。

z自动波形、状态设置（AUTO）。

z波形、设置存储和再现。

z精细的 UltraZoom 功能，轻易兼顾波形细节与概貌。

z自动测量多种波形参数。

，z自动光标跟踪测量功能。

z自动校准。

z多重波形数学运算功能。

z边沿、视频触发功能。

z中，英文菜单显示。

此外，用户可以通过选装扩展功能模块，获得增强的系统功能。

如：通讯扩展（GPIB、RS-232）。

一、初级用户指南初步了解前面板和用户界面如何进行功能检查如何进行探头补偿如何进行自动设置初步了解垂直系统初步了解水平系统初步了解触发系统初步了解DS3022M的前面板和用户界面DS3022M示波器向用户提供简单而功能明晰的前面板，以进行基本的操作。

面板上包括旋钮和功能按键。

旋钮的功能与其它示波器类似。

显示屏右侧的一列5个灰色按键为菜单操作键（自上而下定义为1号至5号）。

通过它们，您可以设置当前菜单的不同选项。
