宜都市给水管网设计 [给水管网课程设计] 给排水0902班 U200916331 何听迪 2011/12/17 指导老师：任拥政、王宗平 目录 1 总论 ............................................. 3

1.1 项目名称、地点及主管单位 ...................... 3 1.2 编制依据 ...................................... 3 1.3 编制范围及编制目的 ............................ 4 1.3.1 编制范围 .................................... 4 1.3.2 编制目的 .................................... 4 1.4编制原则 ...................................... 5 1.5 采用的主要规范和标准 .......................... 6 1.6城市概况及自然条件 ............................ 7 1.6.1 城市概况 .................................... 7 1.6.2 自然条件 .................................... 8 1.7给水工程现状 ................................. 10 2.工程总体方案 ................................... 11

2.1城市总体规划概要 ............................. 11 2.2工程服务范围 ................................. 11 2.3给水管道布置和水力计算 ........................ 12 2.3.1需水量计算 .................................. 12 2.3.2给水管道布置和水力计算 ........................ 14 2.3.3管网校核 ................................... 21 2.3.4水泵选取 ................................... 27 2.3.5水头计算及平面图绘制 .......................... 29 2.3.6管材选取及工程施工 ........................... 32 3设计感想心得 .................................... 34

4参考文献 ........................................ 34 1 总论 1.1 项目名称、地点及主管单位 项目名称：宜都市城市给水工程 项目地点：宜都市陆城镇 主管单位：宜都市建设局 业主单位：宜都市供水总公司 项目法人代表：廖晓路

1.2 编制依据 （1）湖北省发展计划委员会文件，鄂计投资［2003］231号《省计委关于宜都市城市污水处理工程项目建议书的批复》 （2） 宜都市规划建筑设计院，《宜都市城市污水处理工程项目建议书》 （3）宜都市建设局与宜昌市工程咨询公司《关于宜都市城市污水处理工程可行性研究的编制协议书》 （4）中共宜都市委、宜都市人民政府《关于加快小城镇建设的决定》 （5）宜都市城建设局《宜都市陆城镇城市建设发展规划》 （6）湖北省城市规划设计研究院《宜都市城市总体规划（修编）说明书（2001—2020年）》2002年2月 （7）宜都市人民政府《宜都市国民经济与社会发展第十一个五 年计划纲要》2005年 （8）湖北省宜都市统计局《宜都市统计年鉴2003》2004年4月 （9）宜都市环境监测站《陆城镇各排污口水质监测报告》2001年10月 （11）湖北省城市规划设计研究院《宜都市城市总体规划（修编）说明书（2005—2020年）》2005年4月

1.3 编制范围及编制目的 1.3.1 编制范围 本可行性研究报告编制范围包括宜都市陆城镇城区污水截流主干管、渠系统和污水处理厂一座。

1.3.2 编制目的 本报告编制目的是对工程规模、水源水质、给水处理厂厂址、给水处理工艺以及给水管网系统等进行技术可靠性、经济合理性及实施可能性的方案比较和论证；并提出推荐方案，使所选方案科学合理、技术先进、处理效果好、运行稳妥可靠、造价省、运行成本低。最终使得该项工程的社会效益、环境效益和经济效益达到最佳统一。 1.4编制原则 （1） 贯彻执行国家关于环境保护的政策，符合国家的有关法规、规范及标准。 （2） 从宜都市的实际情况出发，在城市总体规划的指下，以近期建设为主，尽量为远期发展留有余地，使工程建设与城市的发展相协调，既保护环境，又最大程度地发挥工程效益。 （3） 根据设计进水水质和出厂水质要求，所选污水处理工艺力求技术先进成熟、处理效果好、运行稳妥可靠、高效节能、经济合理，确保污水处理效果，减少工程投资及日常运行费用。 （4） 妥善处置污水处理过程中产生的栅渣、沉砂和污泥，避免造成二次污染。 （5） 为确保工程的可靠性及有效性，提高自动化水平，降低运行费用，减少日常维护检修工作量，改善工人操作条件，本工程中某些关键设备拟采用国外最先进设备、工艺。 （6） 采用现代化技术手段，实现自动化控制和管理，做到技术可靠、经济合理。 （7） 在污水厂征地范围内，厂区总平面布置力求在便于施工、便于安装和便于维修的前提下，使各处理构筑物尽量集中，节约用地，扩大绿化面积，并留有发展余地。使厂区环境和周围环境协调一致。 （8） 厂区竖向设计力求减少厂区填方量和节省污水提升费用。 1.5 采用的主要规范和标准 （1） 《室外排水设计规范》及局部修订条文（GBJ14-87） （2） 《地表水环境质量标准》（GB3838-2002） （3） 《污水综合排放标准》（GB8978-1996） （4） 《污水排入城市下水道水质标准》（CJ18-86） （5） 《城市污水处理厂污水污泥排放标准》（CJ3025-93） （6） 《城镇污水处理厂附属建筑和设备设计标准》（CJJ31-89） （7） 《建筑给水排水设计规范》（GBJ15-88） （8） 《城市防洪工程设计规范》（CJJ50-92） （9） 《泵站设计规范》（GB/T50265—97） （10） 《厂矿道路设计规范》（GBJ22-87） （11） 《工业建筑防腐蚀设计规范》（GB50046-95） （12） 《工业企业设计卫生标准》（TJ36-79） （13） 《建筑结构荷载设计规范》（GBJ9-87） （14） 《给水排水工程结构设计规范》（GBJ 69-84） （15） 《混凝土结构设计规范》（GBJ 10-89） （16） 《建筑抗震设计规范》（GBJ 11-89） （17） 《建筑地基基础设计规范》（GBJ 7-89） （18） 《水工砼结构设计规范》（SDJ20-78） （19） 《建筑设计防火规范》（GBJ 16-87） （20） 《工业企业采暖、通风及空气调节设计规范》（TJ19-750） （21） 《工业企业噪声控制设计规范》（GBJ 87-85） （22） 《地下工程防水技术规范》（GBJ 108-87） （23） 《10KV及以下变电所设计规范》（GB50053—94） （24） 《工业与民用供配电系统设计规范》（GB50052—95） （25） 《低压配电装置及线路设计规范》（GB50054-95） （26） 《电力装置的继电保护和自动装置设计规范》（GB50060-92） （27） 《建筑防雷设计规范》（GB50057-94） （28） 《通用用电设备配电设计规范》（GB50055-93） （29） 《城市污水处理工程项目建设标准》（修订，2001年）

1.6城市概况及自然条件

1.6.1 城市概况 宜都市位于湖北省西南部山区向江汉平原过渡地带，位于东径110°05′—111°35′，北纬30°05′—30°36′。东接松滋，北临宜昌 、枝江，西南与长阳、五峰毗邻。全市总面积1357平方公里，其中山区122平方公里，丘陵1078平方公里，平原157平方公里。地势由西南向东北倾斜，西南部山地丘陵交错，南有武陵山脉延伸，西是巫山山脉蜿蜒入境。东北部是长江清江的沿江平原。西南部最高山峰海拔1084米，东部最低河滩地海拔仅38米，河床边界条件多为沙壤土，亚沙壤土组成，抗冲击能力弱，汛期外江水位常高于内地，历来为洪涝灾害灾区。 2001年3月，随行政建制调整，全市现辖5镇4乡一个办事处。据统计2001年宜都市总人口约38.2万人，陆城总人口约9.3万人。2001年国内生产总值32亿元，按现行价格计算的全部工业总产值45.6亿元。 宜都市内河流纵横，水系发达。长江自宜昌仙人桥进入市境，自洋溪官洲出境长达46公里；清江自长阳搬鱼咀进入市境，至陆城三江汇入长江，蜿蜒41公里；渔洋河自五峰渔洋关马勒坡进入市境，至陆城以西两公里刘家咀汇入清江，逶迤55公里。市内除长江清江外，干支溪河长度在45公里，集水面积在3平方公里以上的有39条，河道总长419公里，集水面积为1338.6平方公里（含邻县与湖泊其他汇流面积588.2平方公里）。

合集下载

给水管网课设

给水管网课设

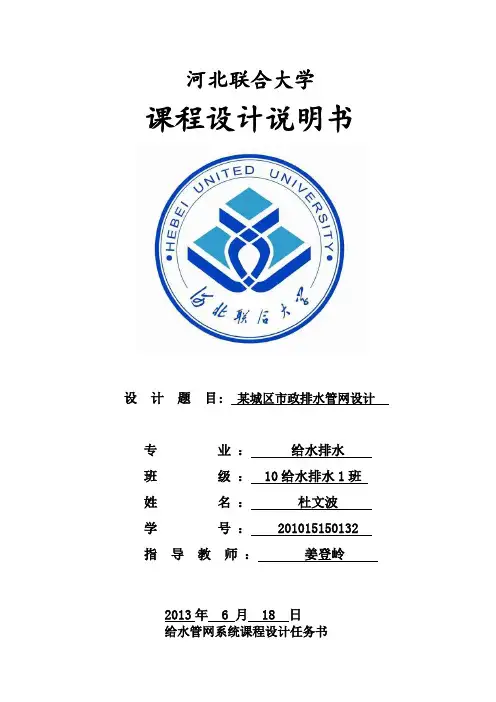

河北联合大学课程设计说明书设计题目：某城区市政排水管网设计专业：给水排水班级： 10给水排水1班姓名：杜文波学号： 201015150132 指导教师：姜登岭2013年 6 月 18 日给水管网系统课程设计任务书一、设计题目某城区给水管网设计二、设计要求及工作量（一）设计步骤：1）用水量计算（1）确定用水量标准，计算城市最高日用水量。

居民最高日生活用水量按城市分区用水量标准计算。

工厂最高日生产用水量已给出，工厂用水量还包括工人在工作时生活用水量及班后淋浴用水量。

此外，还有车站用水量、浇洒道路、绿地用水量。

加上未预见水量，即得该城市最高日设计用水量。

（2）计算城市最高日最高时用水量。

（3）计算消防时用水量。

2）供水系统方案选择：水源与取水点、取水泵站位置、水厂选址3）管网定线：根据选定的给水系统方案，进行管网定线和输水管定线。

4）清水池容积，水塔容积（如果设置）计算。

5）管段设计流量计算（1）比流量计算（2）节点流量计算先由比流量计算出沿线流量，再用沿线流量算出节点流量。

（3）进行流量分配，初拟管径。

6）管网平差对供水方案的最高用水时进行管网平差。

计算并绘出最高用水时管网平差图。

7）水泵扬程、水塔高度(如设置)计算。

8）进行消防和事故情况的校核。

（注）计算说明书（A4）页数在20页左右。

（二）图纸要求：城市给水管网总平面布置图—张；三、参考资料1)严煦世主编．《给水排水管网系统》北京：中国建筑工业出版社，20082)北京市市政工程设计研究院主编．给水排水设计手册(1常用资料，3常用设备，4城镇给水)，北京：中国建筑工业出版社，20043)室外给水设计规范(GB50013-2006)四、设计资料（1）城区总体规划图一张，（2）城区及人口情况：该城区为广东省某大城市的一个城区，位于珠江的下游。

设计人口数为15万。

城区生活用水的最小要求服务水头为40m。

（3）火车站污水量为320 m3/d，均匀排出。

（4）城区工业企业分布及用水量情况见表1。

给水排水管网工程课程设计

给水排水管网工程课程设计

给水排水管网工程课程设计1. 项目背景随着城市化进程的加速，给水排水问题日益凸显。

给水排水管网工程是现代城市基础设施中的重要组成部分。

该工程的设计涉及到多学科的知识，需要深入了解水力学、结构力学、输配电、环境科学等多方面的知识和技能。

此课程设计旨在让学生通过实践操作和理论分析，增强其在给水排水管网工程领域的综合素养。

2. 设计目标本课程设计的主要目标是使学生：•理解城市给水排水基础设施的设计原理、方法和技能；•接受现代城市建设和环境保护的理念，了解水资源的利用和保护策略；•学会使用计算机辅助工程软件进行给水排水系统的模拟和仿真；•提高团队合作和解决实际工程问题的能力。

3. 课程设计方案3.1 教学理论部分1.给水排水系统概述；2.给水排水系统设计基础知识；3.管道流体力学及其应用；4.Pump，valve 和 pipeline selection；5.Elevation and hydraulic gradient calculation；6.系统模拟；3.2 实践部分实践部分主要分为三个环节：3.2.1 给水排水系统设计分别对两个给水排水系统进行设计，输出设计报告，设计内容包括水源、输送管道、泵站、水箱、污水泵站、管道、沉积池、旋流器等。

3.2.2 系统仿真使用计算机辅助工程软件进行模拟，对设计的两个管网架构进行仿真操作，输出仿真图形，并进行结果分析。

3.2.3 现场实践利用校内或校外的现场资源进行给水排水系统的现场考察和勘测，了解实际环境和管网情况。

4. 评分方式本课程设计包括设计报告、仿真报告和实践报告三个环节，占比分别为60%、20%和20%。

其中设计报告将从设计思路、结果分析、报告格式等方面进行评分；仿真报告将从仿真结果准确性、结果分析等方面进行评分；实践报告将从勘测资料、实际应用效果等方面进行评分。

5. 参考书目•《城市给水排水管网工程设计手册》；•《现代给水排水工程》；•《水资源与环境》。

给水排水管网课程设计报告书

给水排水管网课程设计报告书

给水排水管网课程设计报告书一、引言在现代城市建设中，给水排水管网系统扮演着至关重要的角色。

合理设计、建设和维护这些管网系统，对于保障城市居民的正常用水和排水是至关重要的。

本报告书旨在介绍给水排水管网课程设计的整体内容和设计方案。

二、设计目标设计目标是针对一个虚拟城市进行给水排水管网的设计建设。

我们的设计目标包括以下几个方面：1.为城市的居民提供稳定的供水，并保证供水质量符合相关标准。

2.设计一个合理的排水系统，以确保城市的排水能力，在极端情况下也能正常运作。

3.最大限度地减少给水排水管网的漏损，提高系统效率和资源利用率。

4.考虑到未来城市发展的需求，确保给水排水管网系统具备良好的可扩展性。

三、设计方案1. 给水系统设计1.1 水源选择根据城市规模和周边地理条件，我们选择了地下水作为主要的给水水源。

此外，我们还考虑了水源的质量和可持续性。

1.2 水厂设计我们设计了一个现代化的水处理厂，采用了多级过滤、消毒等工艺，以确保供水的质量符合相关标准。

1.3 输水管网设计我们根据城市的布局和用水需求，设计了一套输水管网系统。

在设计过程中，我们考虑了管道的材料、直径、布局等因素，以最大限度地减少水压损失和泄漏。

2.1 排水收集系统我们设计了一个完善的排水收集系统，包括雨水排水和污水排水。

为了应对极端情况，我们还考虑了分流和临时排水的问题。

2.2 污水处理系统设计了污水处理厂，采用了生物处理工艺、化学处理工艺等，以确保排放的水质符合相关标准。

并且，我们还考虑了污泥处理和资源回收的问题。

根据城市的地形和排水需求，我们设计了一套排水管网系统。

在设计过程中，我们考虑了管道的材料、直径、坡度等因素，以确保排水的畅通和管网系统的可维护性。

3. 系统优化和可扩展性为了系统的高效运行和未来的可扩展性，我们考虑了以下几个方面：•采用自动化控制系统，实现对给水排水管网系统的监控和调控。

通过实时监测数据，对系统进行优化和故障排除。

给排水管网课程设计

给排水管网课程设计

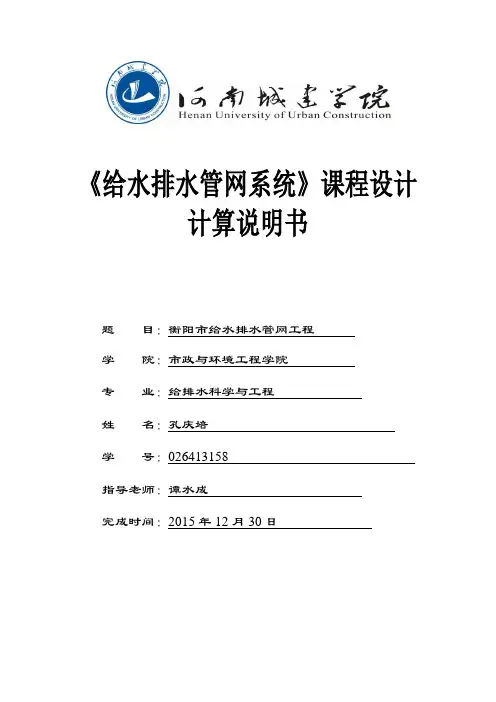

《给水排水管网系统》课程设计计算说明书题目：衡阳市给水排水管网工程学院：市政与环境工程学院专业：给排水科学与工程******学号：*********指导老师：***完成时间：2015年12月30日前言衡阳市给水排水管道工程设计，其市总人口54.32万左右，有一工厂A和火车站。

总设计时间为2周，设计内容主要是给水管道的定线、水力计算及部分区域的污水、雨水设计，并作出平面图和纵剖面图。

设计过程中，先大致了解衡阳市地形分布后，决定通过分区供水满足整个城市的用水需求。

定线，给水水力计算，确定管径，校核等等，把定下的管径标图并整理报告。

考虑城市初步规划，以及资金投资问题，采用完全分流制排水系统。

生活污水和工业废水通过污水排水系统送至污水处理厂，经处理后再排入水体。

雨水是通过雨水排水系统直接排入水体。

课程设计让我们结合所学知识，运用CAD制图，画出衡阳市给水排水管道总平面分布图，部分污水干管剖面图,学会灵活运用知识。

PrefaceThe design of water supply and drainage pipeline engineering of Hengyang city , the total population of the city is 543，200 around,there are a facto ry “A” and a train station in the city. The total time of the design for 2 weeks, the content of the design is mainly about the water supply pipeline alignment, hydraulic calculation and the sewage of part of area, rainwater design, and make the plane figure and profile.In the design process, first understand topographic distribution of Hengyang city roughly, decide to meet the whole city water demand by the district water supply. Fixed line, calculation, to determine the water hydraulic diameter, checking and so on, to set the diameter of plotting and finishing the report. Considering the preliminary planning of the city, and the problem of capital investment, using completely separate drainage system. Domestic sewage and industrial wastewater is sent to the sewage treatment plant through the sewage system, and then discharged into the water body after the theatment. The rain water is directly discharged into the water body through rainwater drainage system.Curriculum design allows us to combine the knowledge which we have learned, the use of CAD drawing, drawing a distribution map of general layout of water supply and drainage pipeline in Hengyang City, part of the sewage trunk pipe profile, learn to use knowledge flexibly.目录1 设计任务 (1)1.1 设计原始资料 (1)1.2 课程设计内容 (1)2 一区给水管网设计与计算 (3)2.1 供水方式的选择 (3)2.2 基本数据的确定 (3)2.3 设计用水量计算 (3)2.3.1居民综合生活用水 (3)2.3.2.工业用水量 (4)2.3.3市政用水量 (4)2.3.4 管网漏失水量 (5)2.3.5城市的未预见水量 (5)2.3.6最高日用水量 (5)2.3.7最高日最高时用水量 (5)2.4 清水池调节容积 (5)2.5 管段设计流量计算 (6)2.5.1集中流量的计算 (6)2.5.2给水管网平差1 (6)2.5.3给水管网平差2 (9)2.5.4给水管网平差3 (11)2.5.6二级泵站扬程 (14)3 二区给水管网设计与计算 (15)3.1居民综合生活用水 (15)3.2市政用水量 (15)3.3管网漏失水量 (16)3.4城市的未预见水量 (16)3.5最高日用水量 (16)3.6最高日最高时用水量 (16)3.7 清水池调节容积 (16)3.8给水管网平差1 (17)3.9给水管网平差2 (18)3.10给水管网平差3 (18)3.11 二级泵站扬程 (19)4 污水管道设计 (21)4.1排水体制的确定 (21)4.2 设计要求 (21)4.3 污水计算书表 (21)5 雨水管道计算 (23)5.1 雨水管网的定线 (23)5.2设计参数 (23)5.3 雨水计算书 (23)6 设计总结.......................................... 错误!未定义书签。
