814光耦的应用-概述说明以及解释1.引言1.1 概述光耦（Optocoupler）是一种电子器件，它由发光二极管（LED）和光敏二极管（光电晶体管或光电二极管）组成。

光电二极管接收来自LED 发出的光信号，并将其转换为电信号，从而实现光与电的相互隔离与耦合。

通过这种方式，光耦可以在不同电路之间传递信号，同时有效地隔离它们，以防止信号干扰和电气噪声的影响。

光耦的应用范围非常广泛，可以用于电子设备和电路的各个方面。

它常常被用于电源隔离、信号传输、调节和控制等功能。

一方面，光耦可以实现输入与输出之间的电气隔离，从而保护接收电路免受输入电路可能带来的电气噪声、干扰或高电压的损害。

另一方面，光耦可以实现不同电平之间的信号转换，将一个电路的信号转换为另一个电路所需要的电平，以便实现不同功能的电路之间的协调和联动。

光耦在工业控制、通信设备、医疗仪器、电力系统等领域中有着重要的应用。

在工业控制领域，光耦常被用于隔离高电压和低电压电路，以确保工业设备的安全运行。

在通信设备中，光耦被广泛应用于光纤通信系统和光模块等设备中，以实现高速信号的传输和隔离。

在医疗仪器中，光耦可以实现对生物电信号的测量和隔离，确保医疗设备的安全可靠性。

在电力系统中，光耦可以用于电力调节、继电保护和故障检测等功能，确保电力传输过程中的安全和稳定。

未来，随着电子技术的不断发展和创新，光耦的应用前景将进一步扩大。

随着新型材料和制造工艺的引入，光耦的性能和可靠性将得到进一步提高。

同时，高速、高频率和大带宽的需求也将推动光耦技术的发展，使其在数据通信、光电子器件和光学传感等领域发挥更重要的作用。

此外，随着物联网、人工智能和自动驾驶等技术的普及和应用，光耦也将扮演重要角色，为这些领域的设备和系统提供可靠的隔离和传输功能。

综上所述，光耦作为一种重要的电子器件，在电子设备中具有广泛的应用。

它通过光与电的耦合，实现了不同电路之间的信号传输和隔离，保障了电路的稳定工作和可靠性。

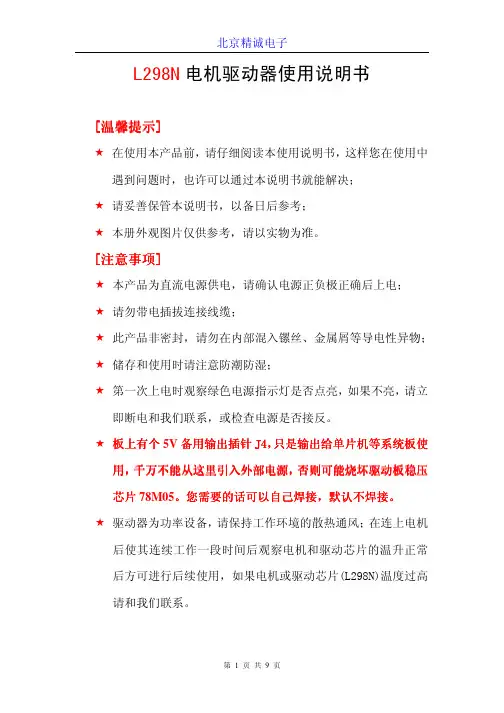

L298N 电机驱动器使用说明书[温馨提示温馨提示]]在使用本产品前，请仔细阅读本使用说明书，这样您在使用中遇到问题时，也许可以通过本说明书就能解决；请妥善保管本说明书，以备日后参考；本册外观图片仅供参考，请以实物为准。

[注意事项注意事项]]本产品为直流电源供电，请确认电源正负极正确后上电； 请勿带电插拔连接线缆；此产品非密封，请勿在内部混入镙丝、金属屑等导电性异物； 储存和使用时请注意防潮防湿；第一次上电时观察绿色电源指示灯是否点亮，如果不亮，请立即断电和我们联系，或检查电源是否接反。

板上有个5V 备用输出插备用输出插针针J4J4，，只是输出给单片机等系统板使用，千万不能从这里引入外部电源千万不能从这里引入外部电源，，否则可能烧坏否则可能烧坏驱动板驱动板驱动板稳压稳压芯片78M05。

您需要的话可以自己焊接您需要的话可以自己焊接，，默认不焊接默认不焊接。

驱动器为功率设备，请保持工作环境的散热通风；在连上电机后使其连续工作一段时间后观察电机和驱动芯片的温升正常后方可进行后续使用，如果电机或驱动芯片(L298N)温度过高请和我们联系。

[主要主要功能特点功能特点功能特点]]关键芯片：L298N 双H 桥直流/步进电机驱动芯片L298N 芯片工作电压：DC 4.5~5.5V 。

电机驱动电源电压DC 6--35V 。

电源输入正常时有LED 灯指示。

最大输出电流2A （瞬间峰值电流3A ），最大输出功率25W 。

输入控制有光耦隔离，抗干扰能力强。

输出正常时电机运转有LED 灯指示。

具有二极管续流保护。

可单独控制２台直流电机或１台两相4线(或6线)步进电机。

可以采用并联接法控制一台高达3A 的直流电机。

可实现电机正反转。

直流电机转速可通过PWM 方式实现调速。

可以输出5V 电源。

[控制接口说明控制接口说明]]本驱动器控制接口采用光耦共阳极接法实现隔离功能，因此在驱动器上不需要连接控制端的地，控制时是通过控制端的地形成回路的，也避免了控制地和驱动地共地造成电机启动对控制的干扰；只要把控制端的电源正（一般有+3.3V 、+5V 、+12V 、+24V 等等）接在驱动器端口J2的VCC 上即可。

YC1008数字量输入输出模块使用说明书V1.0目录一．模块介绍二．技术参数三．模块的型号四．模块尺寸、模块引脚定义、隔离特性五．模块使用说明六．通讯协议七．模块的MODBUS-RTU协议功能码与数据对应表版本记录：V1.0 2011-11-20 版本创建一．模块介绍YC1008数字量输入输出模块广泛应用于工业控制系统，具有广泛的使用意义。

YC1008模块的主要特点如下：1. YC1008系列模块通过隔离变压器和隔离光耦实现了供电电路、数字量输入、数字量输出、通讯电路的相互隔离，模块具有很强的稳定性和抗干扰能力。

2.单电源供电，隔离在模块内部通过隔离变压器和隔离光耦实现，隔离电压2500V。

3. YC1008系列模块实现8路数字量的输入和8路数字量的输出功能。

4. 通讯接口为RS485或232，通讯波特率等参数可配置，通讯协议为MODBUS-RTU。

二．技术参数供电电源1. 供电电压：DC12V或DC24V，电源反接保护。

2. 电流消耗：<35mA+继电器功耗。

数字量输入1. 共有8个数字量输入通道，可以接收多种输入信号：无源开关信号(逻辑0表示断开，逻辑1表示闭合)；输入信号可以接集电极开漏(OC)输出信号、接近开关信号；输入信号也可以是有源信号(逻辑0表示3~35V，逻辑1表示0~0.5V表示闭合)。

2. 内部采用隔离变压器和隔离光耦实现了输入信号和电源的隔离，隔离电压2500V。

数字量输出1.8路数字量输出信号。

2.数字量输出通过继电器(常开触点)或集电极开漏输出(OC)两种方式实现。

3.该模块配有两种继电器输出：1) 继电器触点负载容量10A/277V AC；2) 继电器触点负载容量30A/240V AC。

4.继电器输出部分采用大电流铺铜设计，有利于大电流正常通过继电器。

5. 继电器触点负载容量30A/240V AC的相应端子选用管脚间距更大的端子，有利于提高高电压应用的安全性。

综合技术参数1. 通讯接口：RS485或RS232，通讯接口采用防雷和抗干扰设计，通讯接口光电隔离，隔离3000VDC。

光耦电路设计目录简介：输入电路（原边）输出电路（副边）电流传输比：延时：简介：外部信号可能是电压、电流或开关触点，直接接入电路可能会引起瞬时高压、过压、接触点抖动等。

因此在外部信号输入之前，须经过转换、保护、滤波、隔离等措施。

对小功率信号处理时: 通常简单采用RC 积分滤波或再添加门电路；而在对大功率信号处理时：输入与内部电路电压或电源电压的压差较大，常常采用光电耦合器来隔离。

使用光耦设计隔离电路时，特别要注意电流传输比的降额，驱动电流关断和开通的大小，与延迟相关的负载大小及开关速率。

在进行光耦输入电路设计时，是以光耦为中心的输入电路与输出电路（即原边与副边的电路），光耦的工作原理就是输入端输入信号V in，光耦原边二极管发光使得光耦副边的光敏三极管导通，三极管导通形成回路产生相应信号（电压或者电流），这样就实现传递信号的目的。

在进行光耦输出电路设计时，计算公式与输入部分相同，同时需关注电平匹配、阻抗匹配、驱动功率、负载类型和大小。

以下针对光耦输入电路设计为例。

图1 LED驱动电路输入电路（原边）：针对于光耦原边的电路设计，如图1 ，就是设计发光二级管的驱动电路。

因此须首先要了解光耦的原边电流I F和二极管的导通压降V F等相关信息。

根据必要的信息来设计LED驱动电路，和通常的数字输入电路一样，输入端需要添加限流电阻对二极管起保护作用。

而这个电阻的阻值则是此处的关键，对于图1的限流电阻R的阻值可以根据下面的公式计算：……………………… ①基于对抗干扰能力的考虑，通常在靠近光耦的原边并联接入一个电容进行滤波。

并且RC电路的延迟特性也可以达到测试边沿，产生硬件死区、消除抖动等益处。

同时在数字电路中其延迟特性可能会影响到信号的同步问题（尤其是通讯、异步电路、使能控制等），因此要充分注意电路的时间约束。

根据设计要求，为了确保输入端和公共端的电压差Vin在4V以下时，输入无效，光耦断开。

为此我们在输入端与公共端之间并接一个电阻避免输入无效时造成光耦原边的误导通。
