光耦隔离驱动电路

光耦电路详解
光耦电路也称为光隔离器、光耦合器或光电耦合器，是一种将发光源和受光器组装在同一密闭的壳体内的电子元件。

它的发光源通常为发光二极管，而受光器则可以是光敏二极管、光敏三极管等。

以下是关于光耦电路的一些详解：
1. 隔离作用：在电路中，尤其是低电压或高噪声敏感电路中，光耦电路用于隔离电路以防止电气碰撞机会或排除不需要的噪声。

它的内部结构使得发光源和受光器之间的空间被透明的非导电材料隔离，这样，两个独立的电路就可以通过光耦电路进行控制。

2. 工作原理：当给发光源（如LED）供电时，它会发出红外光，这束光照射到受光器（如光电晶体管）的基极上。

被激活的受光器会控制与其相连的输出电路。

这就是光耦电路如何将电信号转换为光信号，然后再转换回电信号的过程。

3. 信号放大：光电耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光源，使之发光，被光探测器接收而产生光电流，再经过进一步放大后输出。

4. 良好的电绝缘能力和抗干扰能力：由于光耦电路的输入输出间互相隔离，因此它具有良好的电绝缘能力和抗干
扰能力。

此外，由于光耦电路的输入端属于电流型工作的低阻元件，它具有很强的共模抑制能力。

所以，它在长线传输资讯中作为终端隔离元件可以大大提高信噪比。

光耦驱动继电器电路图大全（光电耦合器/ULN2803/开关电路）光耦驱动继电器电路图（一）注：1U1-1脚可接12V，也可接5V，1U1导通，1Q1导通，1Q1-3=0V，线圈两端电压为11.7V.1U1-1脚不接或接地，1U1不通，1Q1截止，1Q1-3=11.9V，线圈两端电压为0V。

注：“DYD_CPU_OUT”连接LPC2367，输出高低电平，高电平，1U4不通，1Q7不通，UCE=12V，1Q7-3=12V，线圈两端电压为0V。

DYD_CPU_OUT”为低电平，1U4导通，U43=1V，U3=11V，UCE=0V，1Q1-3=0V，线圈两端电压为11.7V。

以上两图是低电平使能。

这两种适用于CPU初始化时，GPIO口为高电平的情况，否则初始化会造成误动作。

“DYD_CPU_OUT”连接LPC2367，输出高低电平，低电平，1U4不通，1Q7不通，UCE=12V，1Q7-3=12V，线圈两端电压为0V。

“DYD_CPU_OUT”为高电平，1U4导通，U43=1V，U3=11V，UCE=0V，1Q1-3=0V，线圈两端电压为11.7V。

此图是高电平使能。

继电器的常闭触点接负载。

第2和第3图中的1R16换成510欧，1R7换成1K，否则会有上电瞬间，高电平干扰。

尤其是第3图，高电平使能。

光耦驱动继电器电路图（二）继电器开关模块由TLP521 -4 、ULN2803 和SRD -12VDC 及三极管构成，由微控制器输出的信号经过三极管构成的开关电路送往TLP521 -4 光耦芯片再通过ULN2803 达林顿管的放大后用来驱动SRD-12DC 继电器，进而达到控制空调的各种开关的作用，继电器开关控制模块与微控制器的电路连接图如图3 所示。

光耦驱动继电器电路图（三）24V继电器的驱动电路说明：VCC是5V。

继电器串联RC电路：这种形式主要应用于继电器的额定工作电压低于电源电压的电路中。

当电路闭合时，继电器线圈由于自感现象会产生电动势阻碍线圈中电流的增大，从而延长了吸合时间，串联上RC电路后则可以缩短吸合时间。

光耦电路设计目录简介：输入电路（原边）输出电路（副边）电流传输比：延时：简介：外部信号可能是电压、电流或开关触点，直接接入电路可能会引起瞬时高压、过压、接触点抖动等。

因此在外部信号输入之前，须经过转换、保护、滤波、隔离等措施。

对小功率信号处理时: 通常简单采用RC 积分滤波或再添加门电路；而在对大功率信号处理时：输入与内部电路电压或电源电压的压差较大，常常采用光电耦合器来隔离。

使用光耦设计隔离电路时，特别要注意电流传输比的降额，驱动电流关断和开通的大小，与延迟相关的负载大小及开关速率。

在进行光耦输入电路设计时，是以光耦为中心的输入电路与输出电路（即原边与副边的电路），光耦的工作原理就是输入端输入信号V in，光耦原边二极管发光使得光耦副边的光敏三极管导通，三极管导通形成回路产生相应信号（电压或者电流），这样就实现传递信号的目的。

在进行光耦输出电路设计时，计算公式与输入部分相同，同时需关注电平匹配、阻抗匹配、驱动功率、负载类型和大小。

以下针对光耦输入电路设计为例。

图1 LED驱动电路输入电路（原边）：针对于光耦原边的电路设计，如图1 ，就是设计发光二级管的驱动电路。

因此须首先要了解光耦的原边电流I F和二极管的导通压降V F等相关信息。

根据必要的信息来设计LED驱动电路，和通常的数字输入电路一样，输入端需要添加限流电阻对二极管起保护作用。

而这个电阻的阻值则是此处的关键，对于图1的限流电阻R的阻值可以根据下面的公式计算：……………………… ①基于对抗干扰能力的考虑，通常在靠近光耦的原边并联接入一个电容进行滤波。

并且RC电路的延迟特性也可以达到测试边沿，产生硬件死区、消除抖动等益处。

同时在数字电路中其延迟特性可能会影响到信号的同步问题（尤其是通讯、异步电路、使能控制等），因此要充分注意电路的时间约束。

根据设计要求，为了确保输入端和公共端的电压差Vin在4V以下时，输入无效，光耦断开。

为此我们在输入端与公共端之间并接一个电阻避免输入无效时造成光耦原边的误导通。

高速光耦h桥驱动电路
高速光耦H桥驱动电路是一种常用于电力电子应用中的驱动电路，用于控制和驱动H桥电路。

H桥电路是一种能够实现正反转和
制动功能的电路，常用于直流电机驱动、电动车辆、机器人等领域。

高速光耦H桥驱动电路的设计考虑了高速开关和隔离的要求，
通常由以下几个部分组成：
1. 光耦，光耦是一种能够实现电气隔离的器件，常用于隔离输
入信号和输出信号，以保护控制电路和功率电路之间的安全性。

高
速光耦具有快速开关速度和高耐压能力，能够满足高速H桥电路的
要求。

2. 驱动电路，驱动电路用于控制H桥电路的开关动作，通常由
逻辑门、驱动芯片、电阻、电容等组成。

驱动电路需要能够提供足
够的电流和电压，以确保H桥电路的正常工作。

高速驱动电路能够
实现快速开关和响应，提高系统的响应速度和效率。

3. H桥电路，H桥电路由四个开关管组成，可以实现正反转和
制动功能。

高速H桥电路通常采用功率MOSFET或IGBT作为开关管，
具有低导通电阻和快速开关速度，能够满足高频率和高速度的应用需求。

4. 电源和保护电路，高速光耦H桥驱动电路需要稳定的电源供电，以保证系统的正常工作。

同时，还需要设计过流保护、过温保护等保护电路，以防止电路元件受损或系统故障。

总结起来，高速光耦H桥驱动电路是一种能够实现高速开关和隔离功能的驱动电路，适用于需要快速响应和高效率的电力电子应用。

通过合理的设计和选择合适的器件，可以实现稳定可靠的驱动效果。

单片机驱动光耦电路光电耦合器（也称为光耦）是一种能够将输入电信号转换为光信号输出的电子器件。

它由一个发光二极管和一个光敏三极管组成，能够实现电-光-电的信号转换。

光电耦合器广泛应用于电子设备中，尤其在单片机控制系统中，常用于隔离输入和输出信号，保护单片机不受外界环境的影响。

单片机是一种集成电路，拥有处理器、存储器和输入输出设备等功能，广泛应用于各种电子设备中。

在很多场景下，单片机需要与外部电路进行通信，但又需要保护自身免受外界环境的干扰。

这时就可以使用光电耦合器来隔离单片机与外部电路，确保信号的稳定传输。

光电耦合器的工作原理是利用发光二极管将输入电信号转换为光信号，然后由光敏三极管将光信号转换回电信号。

在单片机驱动光耦电路中，通常使用单片机的IO口输出高低电平信号来控制光电耦合器的输入端。

当IO口输出高电平时，发光二极管被激活，产生光信号；当IO口输出低电平时，发光二极管关闭，停止发光。

光敏三极管接收到发光二极管发出的光信号后，产生电流，进而控制外部电路。

通过光电耦合器，单片机可以实现与外部设备的隔离，保护单片机的安全性和稳定性。

在单片机驱动光耦电路中，需要注意以下几点：1. 选择合适的光电耦合器：根据实际需求选择合适的光电耦合器，考虑其工作电压、工作频率、耐受电流等参数。

2. 连接光电耦合器：将光电耦合器的输入端连接到单片机的IO口，输出端连接到外部电路。

注意接线的正确性和稳定性。

3. 设计电路保护：在单片机驱动光耦电路中，为了保护光电耦合器和单片机，可以添加适当的保护电路，如电流限制电阻、稳压二极管等。

4. 软件编程：在单片机的程序中，通过控制IO口的高低电平来控制光电耦合器的开关状态。

需要编写相应的代码来实现与外部设备的通信。

光电耦合器作为一种常用的隔离器件，广泛应用于各种电子设备中。

在单片机控制系统中，通过单片机驱动光耦电路，可以实现与外部设备的隔离，保护单片机的安全性和稳定性。

同时，在设计光电耦合器电路时，需要注意选型、连接、保护和软件编程等方面，确保电路的可靠性和稳定性。

光耦隔离实现电压转换电路1. 概述光耦隔离是一种常用的电气隔离技术，其原理是通过光学元件将输入信号和输出信号隔离开来，从而实现信号的电气隔离和转换。

光耦隔离电路常用于解决电气隔离和电压转换的问题，广泛应用于工业控制、仪器仪表和通信等领域。

本文将详细介绍光耦隔离实现电压转换电路的原理、设计和应用。

2. 原理光耦隔离电路由输入端、光电转换器、输出端三部分组成。

输入端接收待转换的电压信号，经过光电转换器转换为光信号，然后通过光电转换器输出端将光信号转换为电压信号输出。

光电转换器通常由发光二极管（LED）和光敏三极管（光电晶体管）组成。

LED作为光源，当输入信号电压施加在LED上时，LED会发光。

光敏三极管作为光电转换器，当光照射到光敏三极管时，会产生电流，输出对应的电压信号。

光耦隔离电路能够实现电气隔离的原因在于光信号的传输不受电气信号的影响，光信号的传输速度快，抗干扰能力强。

因此，通过光耦隔离电路可以将输入信号和输出信号完全隔离开来，从而实现电气隔离和电压转换。

3. 设计光耦隔离电路的设计需要考虑以下几个方面：3.1 输入端电路设计输入端电路主要用于接收待转换的电压信号。

在设计输入端电路时，需要考虑输入信号的电压范围、输入阻抗和输入保护等问题。

输入信号的电压范围决定了输入端电路的工作电压范围，需要根据实际应用场景选择合适的元件。

输入阻抗决定了输入端电路对输入信号的影响程度，一般要尽量选择高阻抗元件，以免影响待转换信号的准确性。

输入保护电路可以用于保护输入端电路免受过压、过流等异常情况的影响。

3.2 光电转换器选型和参数计算光电转换器的选型和参数计算是光耦隔离电路设计的关键步骤。

首先需要选择合适的LED和光敏三极管。

LED的选择需要考虑其工作电流和发光强度，一般选择工作电流较小、发光强度较高的LED。

光敏三极管的选择需要考虑其灵敏度和响应速度，一般选择灵敏度高、响应速度快的光敏三极管。

参数计算方面，需要根据输入信号的电压范围和光敏三极管的灵敏度来确定LED的工作电流。

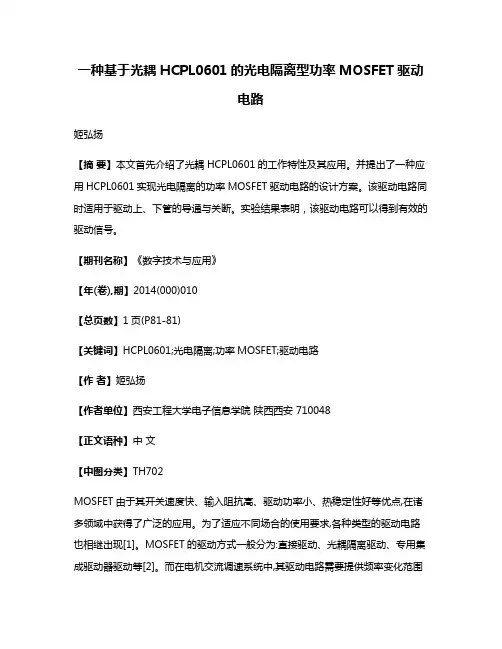

一种基于光耦HCPL0601的光电隔离型功率MOSFET驱动电路姬弘扬【摘要】本文首先介绍了光耦HCPL0601的工作特性及其应用。

并提出了一种应用HCPL0601实现光电隔离的功率MOSFET驱动电路的设计方案。

该驱动电路同时适用于驱动上、下管的导通与关断。

实验结果表明，该驱动电路可以得到有效的驱动信号。

【期刊名称】《数字技术与应用》【年(卷),期】2014(000)010【总页数】1页(P81-81)【关键词】HCPL0601;光电隔离;功率MOSFET;驱动电路【作者】姬弘扬【作者单位】西安工程大学电子信息学院陕西西安 710048【正文语种】中文【中图分类】TH702MOSFET由于其开关速度快、输入阻抗高、驱动功率小、热稳定性好等优点,在诸多领域中获得了广泛的应用。

为了适应不同场合的使用要求,各种类型的驱动电路也相继出现[1]。

MOSFET的驱动方式一般分为:直接驱动、光耦隔离驱动、专用集成驱动器驱动等[2]。

而在电机交流调速系统中,其驱动电路需要提供频率变化范围较宽的驱动信号,因此多采用光耦隔离驱动[3]。

采用光耦隔离可很好的实现高频信号隔离,具有较低的输入输出电容,隔离效果好,可以有效的消除电路中产生的EMI,没有辐射也不易受周围电磁场的干扰[4]。

本文提出了一种基于HCPL0601的功率MOSFET驱动电路设计方案,实现光电隔离,并由实验结果可知,该方案可得到理想的驱动输出波形。

光耦HCPL0601是安华高科技公司生产的一种高速光电隔离接口芯片。

下降沿延时和上升沿延时的典型值分别是10ns和24ns,保证了驱动信号的快速性。

检测器芯片输出为集电极开路肖特基箝位晶体管,内置屏蔽可以保证瞬时共模抑制比(CMR)达10kV/us。

光电耦合器的交流和直流参数可以在-40°C到85°C的温度范围得到保证,带来无障碍的系统性能。

并查手册可知,HCPL0601实现输入输出反逻辑。

驱动光耦的工作原理一、引言光耦合器（Optoisolator）是一种将输入和输出两个电路通过光线进行隔离的器件，它能够实现输入与输出之间的电气隔离，以保证高电压或高频信号的传输不受干扰。

驱动光耦的工作原理是通过外加电压或电流来激活光耦合器内部的光发射器，进而产生光信号，最终驱动光敏元件产生相应的电信号。

二、光耦的结构光耦合器主要由光发射器、光接收器和隔离介质组成。

光发射器是一个发光二极管（LED），当给定电流通过时，它会发射出一定波长的光。

光接收器一般采用光敏晶体管或光电二极管，能够将接收到的光信号转化为相应的电信号。

隔离介质则起到隔离输入和输出电路的作用，通常采用绝缘薄膜，能够阻断电流的流动。

三、工作原理光耦合器的工作原理可以简单分为两个步骤：光发射和光接收。

3.1 光发射当输入电流加到光发射器的发光二极管（LED）上时，LED会被激活，开始发射一定波长的光。

发射的光穿过隔离介质后，进入光接收器。

3.2 光接收接收器中的光敏元件会感受到光信号，并转化为相应的电信号。

光敏元件的工作原理是：当光照射到光敏元件上时，光能会激发起内部的电子，使其跃迁到导带带上，从而形成电流。

该电流大小与接收到的光强度有关。

总结起来，驱动光耦的工作原理是通过对光发射器施加电流，使其发射光信号，然后由光接收器将光信号转化为电信号。

光耦合器的优势在于能够实现输入和输出之间的电气隔离，防止电流和噪声的传播，保证信号的传输质量。

四、驱动电路为了实现光发射和光接收的功能，驱动光耦一般需要利用一个电路来完成。

一个常用的驱动电路如下所示：1.输入信号：将需要驱动的电路连接到驱动光耦的输入端。

2.驱动电流：通过电路中的限流电阻，控制输入信号的电流大小，并将电流传递到光发射器（LED）。

3.光发射：当电流通过LED时，LED会被激活，发射一定波长的光。

4.光接收：光信号进入光接收器，被光敏元件转化为电信号。

5.输出信号：输出信号通过光敏元件，在输出端产生相应的电平变化。

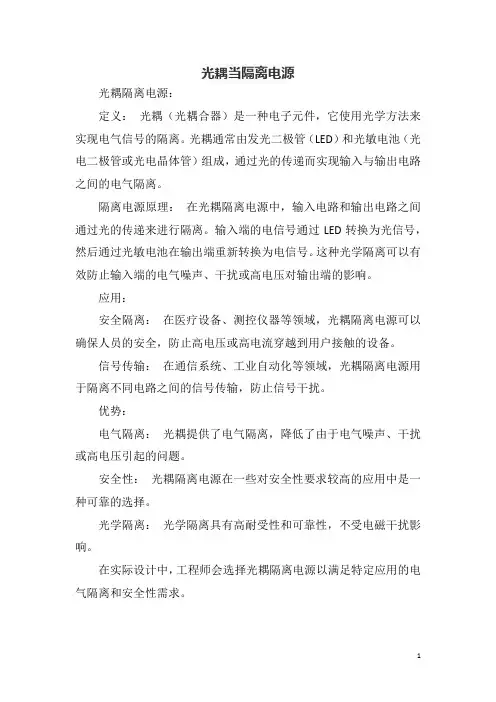

光耦当隔离电源
光耦隔离电源：
定义：光耦（光耦合器）是一种电子元件，它使用光学方法来实现电气信号的隔离。

光耦通常由发光二极管（LED）和光敏电池（光电二极管或光电晶体管）组成，通过光的传递而实现输入与输出电路之间的电气隔离。

隔离电源原理：在光耦隔离电源中，输入电路和输出电路之间通过光的传递来进行隔离。

输入端的电信号通过LED转换为光信号，然后通过光敏电池在输出端重新转换为电信号。

这种光学隔离可以有效防止输入端的电气噪声、干扰或高电压对输出端的影响。

应用：
安全隔离：在医疗设备、测控仪器等领域，光耦隔离电源可以确保人员的安全，防止高电压或高电流穿越到用户接触的设备。

信号传输：在通信系统、工业自动化等领域，光耦隔离电源用于隔离不同电路之间的信号传输，防止信号干扰。

优势：
电气隔离：光耦提供了电气隔离，降低了由于电气噪声、干扰或高电压引起的问题。

安全性：光耦隔离电源在一些对安全性要求较高的应用中是一种可靠的选择。

光学隔离：光学隔离具有高耐受性和可靠性，不受电磁干扰影响。

在实际设计中，工程师会选择光耦隔离电源以满足特定应用的电气隔离和安全性需求。

1。

光耦的应用电路设计原理引言光耦（光电耦合器）是一种电光转换器，可以将电信号转换为光信号或者将光信号转换为电信号。

它由发光二极管（LED）和光敏三极管（光敏电阻）组成，通过一根透明的光导线将两者连接起来。

在电路设计中，光耦常常被用于电气隔离、信号传输和非接触式传感器等方面。

本文将介绍光耦的应用电路设计原理。

光耦的基本原理光耦的基本原理是利用发光二极管（LED）发出的光信号，经过光导线传输到光敏三极管（光敏电阻），进而产生电信号。

其中，LED和光敏三极管之间通过透明的光导线（光纤）连接。

当LED处于导通状态时，会发出光信号。

而光敏三极管对光信号非常敏感，一旦接收到光信号，会导致电阻值产生变化。

光耦的应用电路设计原理光耦的应用电路设计原理主要包括驱动电路和接收电路两个部分。

驱动电路用于控制LED的导通和断开，接收电路用于读取光敏三极管产生的电信号。

驱动电路设计原理驱动电路是控制LED是否发出光信号的关键。

一般来说，LED需要接入适当的电流，以保证正常发光。

常见的驱动电路设计有以下几种方式：•电流驱动方式：通过限流电阻来控制LED的电流，并保持其处于适当的工作状态。

这种方式简单可靠，成本较低，适用于一些低功耗的应用场景。

•PWM驱动方式：采用脉宽调制技术来控制LED的亮度，通过控制脉冲的占空比来调节LED的导通时间，从而实现不同亮度的控制。

这种方式适用于需要控制LED亮度的应用场景。

•恒流驱动方式：采用恒流源电路来保持LED的电流恒定不变，无论输入电压的变化如何，都能够保持LED的工作电流稳定。

这种方式适用于对光输出要求较高的应用场景。

接收电路设计原理接收电路主要用于读取光敏三极管产生的电信号，并将其转化为电压或者电流信号。

常见的接收电路设计有以下几种方式：•直接读取方式：通过将光敏三极管接入一个合适的负载电阻，将输出电压转化为电流信号。

这种方式简单直接，适用于一些简单的光敏传感器应用。

•虚拟接地方式：通过将光敏三极管接入一个虚拟接地电阻，将输出电流转化为电压信号，再经过运放等电路放大。

光耦驱动mos管电路设计1.引言1.1 概述概述:光耦驱动MOS管电路是一种常用的电子电路设计方案。

它通过光耦器件的光电转换功能，将输入信号与MOS管的驱动电路进行隔离，实现信号的传递和转换。

该电路具有高速响应、高隔离性和低功耗等优势，因此在各种电子设备和系统中得到广泛应用。

本文将深入探讨光耦驱动MOS管电路的设计原理和要点，旨在为电子工程师和设计师提供一种有效的解决方案。

首先，我们将介绍该电路的基本原理，包括光耦器件的工作原理和MOS管的工作特性。

随后，我们将详细讨论电路设计的关键要点，包括驱动电路的选择、光耦器件的参数设计以及电路的调试和优化方法等。

在实际应用中，光耦驱动MOS管电路常用于各种信号隔离和功率放大的场合。

例如，在电力电子领域中，该电路可用于实现电网变流器的电流检测和控制；在通信系统中，该电路可用于实现光纤收发模块的信号传输和调节。

此外，该电路也被广泛应用于工业自动化、汽车电子和医疗设备等领域。

总之，光耦驱动MOS管电路是一种重要的电子电路设计方案，具有广泛的应用前景和市场需求。

本文将通过深入的理论分析和实例讲解，帮助读者更好地理解和应用该电路，以促进电子技术的发展和创新。

同时，我们也期待读者的宝贵意见和建议，共同探讨该电路设计的优化和改进方向。

1.2 文章结构文章结构:本文主要包括以下几个部分：引言、正文和结论。

在引言部分，将对本文要讨论的主题进行概述，介绍光耦驱动mos管电路设计的背景和意义。

然后，文章将详细探讨光耦驱动mos管电路的原理和设计要点，包括其工作原理、电路结构、元器件选取等内容。

在结论部分，对本文进行总结，并展望光耦驱动mos管电路设计的未来发展方向。

通过这样的结构安排，读者能够系统地了解并掌握光耦驱动mos管电路设计的相关知识，并为进一步研究和应用提供参考。

1.3 目的目的部分的内容可以是对本文的写作目的进行描述和解释，可以包括以下内容：本文的目的是为了介绍光耦驱动MOS管电路设计的原理和要点。

光耦隔离和驱动电路如下图所示：光耦隔离驱动继电器(原文件名:继电器驱动电路.jpg)因为我要采用12v或24v的继电器，所以我采用了光耦隔离，继电器去驱动220的电路。

请问我这个电路有什么问题。

好像和/bbs/bbs_content.jsp?bbs_sn=5896 51&bbs_page_no=1&search_mode=1&search_text=继电器&bbs_ id=9999 这里图有差别。

想了几天没有想明白，请高手指点。

谢谢。

2008-09-01,17:02:33资料邮件回复引用回复↑↑↓↓编辑删除广告投诉、提议置酷【1楼】xiangjiang-100 木头人积分：8派别：等级：------来自：正确2008-09-01,17: 09:08资料邮件回复引用回复↑↑↓↓编辑删除广告投诉、提议置酷【2楼】holycat 仙猫积分：2585派别：等级：------来自：1、继电器应接在集电极上；2、光耦输出串10k左右电阻，R21太小，可用22～47k的。

3、光耦输入端最好也并一10k左右电阻。

2008-09-01,17: 14:17资料邮件回复引用回复↑↑↓↓编辑删除广告投诉、提议置酷【3楼】tjjack积分：203派别：等级：------来自：不用光偶也可以2008-09-01,17: 14:50资料邮件回复引用回复↑↑↓↓编辑删除广告投诉、提议置酷【4楼】holycat仙猫积分：2585派别：等级：------来自：补充：假如RELAY1是接处理器I/O脚的话，也要串电阻。

2008-09-01,17: 16:11资料邮件回复引用回复↑↑↓↓编辑删除广告投诉、提议置酷【5楼】mingyue xin1981积分：635派别：等级：------来自：北京市海淀区电路没有什么问题可能r21需要根据实际情况修改值还有就是4楼说的情况了__________________________旺旺：**********************★贝贝电子杂货铺★专营各种元器件，开发板，空板PCB，各类电子模块，拆机件等★欢迎大家随时关注，陆续会有新品上市哦★★htt p://★★2008-09-01,17: 18:24资料邮件回复引用回复↑↑↓↓编辑删除广告投诉、提议置酷【6楼】lusson积分：1777派别：等级：------来自：江西人在深圳基础还是比较重要的。

n mos驱动电路光耦隔离
摘要：
1.什么是n mos 驱动电路
2.光耦隔离的作用
3.n mos 驱动电路与光耦隔离的结合
4.应用领域
正文：
mos 驱动电路是一种电子电路，它通过n 沟道MOSFET（金属- 氧化物- 半导体场效应晶体管）来控制电流。

这种电路广泛应用于各种电子设备，如电源、放大器、振荡器等。

它能提供较高的电流驱动能力和较低的导通电阻，因此被广泛采用。

光耦隔离是一种电子元器件，它通过光的传输来实现电气隔离。

光耦隔离器内部包含一个发光二极管和一个光敏三极管。

发光二极管将电信号转换为光信号，而光敏三极管则将接收到的光信号转换为电信号。

这种隔离方式具有很高的隔离电压和抗干扰性能，能有效保护电路免受外部干扰。

mos 驱动电路与光耦隔离的结合，充分发挥了两者的优势。

n mos 驱动电路负责驱动高电流，而光耦隔离则提供电气隔离。

这种组合使得电路既能实现大电流驱动，又能保证较高的安全性。

在实际应用中，这种结合广泛应用于通信、工业控制、医疗设备等领域。

例如，在通信设备中，n mos 驱动电路与光耦隔离可以用于驱动激光发射器，实现高速光通信；在工业控制领域，这种组合可以用于驱动大功率负载，如电
机、电磁阀等；在医疗设备中，它可以帮助实现高精度、高稳定性的电流控制。

n mos驱动电路光耦隔离摘要：一、NMOS驱动电路工作原理二、光耦隔离的作用和优势三、光耦隔离在电机驱动电路中的应用四、光耦隔离电路的设计要点正文：一、NMOS驱动电路工作原理MOS驱动电路是一种用于驱动MOSFET的电子电路，其中VL和VH分别是低端和高端的电源，两个电压可以是相同的，但是VL不应该超过VH。

Q1和Q2组成一个反置的图腾柱，用来实现隔离，同时确保两只驱动管Q3和Q4不会同时导通。

R2和R3提供了PWM电压基准，通过改变这个基准，可以让电路工作在PWM信号波形比较陡直的位置。

Q3和Q4用来提供驱动电流，由于导通的时候，Q3和Q4相对VH和GND最低都只有一个VCE的压降，这个压降通常只有0.3V。

二、光耦隔离的作用和优势光耦隔离是一种常用的电气隔离技术，能有效地隔离输入和输出电路，防止电磁干扰和电压浪涌对电路的影响。

光耦隔离电路主要由发光二极管和光敏器组成，当输入端电压变化时，发光二极管发光，光敏器接收光信号并转化为电信号输出，从而实现输入和输出电路的隔离。

光耦隔离具有响应速度快、隔离性能好、抗干扰能力强、可靠性高等优点。

三、光耦隔离在电机驱动电路中的应用在电机驱动电路中，光耦隔离常用于隔离单片机和驱动模块之间的信号。

单片机控制光耦，光耦控制继电器，继电器再控制（交流接触器）电机。

这种隔离方式可以有效地防止电机启动和停止时的电压波动对单片机的影响，提高电路的稳定性和可靠性。

四、光耦隔离电路的设计要点设计光耦隔离电路时，需要注意以下几点：1.选择合适的光耦隔离器件，根据电路的电压、电流、频率等参数选择光耦的型号。

2.确保发光二极管和光敏器的连接正确，发光二极管的正极应连接到输入信号，负极连接到地；光敏器的输出信号应连接到单片机的输入端。

3.添加适当的电阻限流，以保护发光二极管和光敏器。

4.考虑光耦隔离电路的响应速度和传输延迟，确保电路的实时性和准确性。

5.为了提高电路的可靠性，可以在光耦隔离电路中添加滤波电容和电感，以抑制噪声和干扰。

光耦HCNR201内部原理及隔离电路一、概述以avago公司的hcnr201线性光耦为例说明线性光耦的内部原理及隔离电路的原理。

对于数字信号的隔离，使用一般的光耦器件隔离就能达到很好的效果。

然而一般的光耦具有较大的非线性电流传输特性且受温度变化的影响较大，对于模拟信号的传输其精度和线性度难以满足系统要求。

为了能更精确地传送模拟信号，用线性光耦隔离是最好的选择。

线性光耦输出信号随输入信号变化而成比例变化，它为模拟信号传输中隔离电路的简单化、高精度化带来了方便。

在工业测量和控制系统中，为防止外界的各种干扰，必须将测量系统和计算机系统进行电气隔离。

常用的隔离措施有变压器隔离、电容耦合隔离和光耦隔离。

与变压器隔离、电容耦合隔离相比，光耦体积小，价格便宜，隔离电路简单且可以完全消除前后级的相互干扰，具有更强的抗干扰能力。

二、hcnr201线性光耦隔离原理线性光耦hcnr201内部结构原理如图1所示。

hcnr201由一个高性能发光二极管led和两个相邻匹配的光敏二极管pd1和pd2组成，这两个光敏二极管有完全相同的性能参数。

led 是隔离信号的输入端，当有电流流过时就会发光，两个光敏二极管在有光照射时就会产生光电流，hcnr201的内部封装结构使得pd1和pd2都能从led得到近似光照，且感应出正比于led发光强度的光电流。

光敏二极管pd1起负反馈作用用于消除led的非线性和偏差特性带来的误差，改善输入与输出电路间的线性和温度特性，稳定电路性能。

光敏二极管pd2是线性光耦的输出端，接收由led发出的光线而产生与光强成正比的输出电流，达到输入及输出电路间电流隔离的作用。

正是hncnr201内部的封装结构、pd1与pd2的严格比例关系及pd1负反馈的作用保证了线性光耦的高稳定性和高线性度。

图1 线性光耦hcnr201内部结构三、线性光耦hcnr201隔离电路1. 工作原理hcnr201的led、pd1及运放a1等组成隔离电路的输入部分，pd2及运放a2等组成隔离电路的输出部分。

单片机驱动光耦电路光耦是一种常用的光电器件，它由发光二极管（LED）和光敏三极管（光敏电阻、光敏二极管等）组成。

光耦可将输入信号的电气特性转换为光学信号，实现电气与光学之间的隔离和耦合。

而单片机则是一种集成电路，能够通过编程来实现控制和处理各种信号。

本文将介绍如何使用单片机来驱动光耦电路。

我们需要了解光耦电路的基本原理。

光耦电路由输入端和输出端组成，其中输入端通常为LED，输出端则为光敏三极管。

当输入端的LED被电流激活时，会发出光信号，光信号经过耦合区域后，被光敏三极管接收到并转换为电信号输出。

而单片机则可以通过控制输出端口的高低电平来控制LED的开关，从而实现对光耦电路的驱动。

接下来，我们需要了解如何将单片机与光耦电路相连接。

通常情况下，单片机的输出端口可以通过一个电阻与LED相连，这样可以限制电流的大小。

同时，为了保护单片机不受到反向电压的影响，我们可以在LED的负极和单片机的接地端之间串联一个二极管，这样可以将反向电压导向地，起到保护作用。

此外，为了提高光耦电路的稳定性和可靠性，我们还可以在输出端口和光敏三极管之间串联一个电阻，以限制电流的大小。

在进行单片机驱动光耦电路的设计时，我们需要注意以下几点。

首先，要根据实际需求选择合适的单片机型号，考虑其输出端口的电流和电压能否满足光耦电路的驱动要求。

其次，要合理选择电阻和二极管的参数，以保证电流的稳定和反向电压的可靠导向。

此外，在编程时要注意控制输出端口的高低电平的切换速度，以确保光耦电路能够正常工作。

当设计好单片机驱动光耦电路后，我们可以通过编程来实现对光耦电路的控制。

在程序中，我们可以通过设置输出端口的高低电平来控制LED的开关。

例如，当输出端口为高电平时，LED导通，发出光信号；当输出端口为低电平时，LED截断，停止发出光信号。

通过这种方式，我们可以实现对光耦电路的精确控制。

需要注意的是，在使用单片机驱动光耦电路时，要注意保持电路的稳定性和可靠性。

1路光耦隔离继电器驱动模块1. 介绍光耦隔离继电器驱动模块是一种常用的电子元件，用于隔离输入和输出信号，实现不同电路之间的电气隔离。

本文将详细介绍1路光耦隔离继电器驱动模块的原理、特点和应用。

2. 原理2.1 光耦隔离光耦隔离采用光电耦合器将输入信号和输出信号隔离开来，通过光信号的转换来实现输入和输出之间的隔离。

光电耦合器由发光二极管（LED）和光敏三极管（光敏二极管或光电晶体管）组成，当有输入信号时，LED会发出光，照射到光敏三极管上，产生电流，通过适当的电路可以将光信号转换为电信号输出。

2.2 继电器继电器是一种电气开关，采用电磁原理实现机械开关的闭合和断开。

继电器通常由控制电路和主电路两部分组成，控制电路用于控制继电器的通断状态，主电路用于开闭高电压或大电流电路。

2.3 继电器驱动模块继电器驱动模块是将输入信号经过隔离后驱动继电器的电源模块。

1路光耦隔离继电器驱动模块有一个输入信号和一个输出信号，通过将输入信号经过光耦隔离后，通过驱动电路控制继电器的开闭。

3. 特点1.隔离性能好：1路光耦隔离继电器驱动模块采用光电耦合器实现输入和输出信号之间的隔离，能够有效防止信号干扰和防护电气设备。

2.高可靠性：继电器作为输出信号的载体，具有高可靠性和稳定性。

3.输入信号范围广：1路光耦隔离继电器驱动模块能够适应各种输入信号，具有较大的输入电流和电压范围。

4.低功耗：采用光电耦合器进行隔离和驱动，能够实现低功耗的控制。

4. 应用1路光耦隔离继电器驱动模块广泛应用于工业自动化、仪器仪表、电力系统以及家庭电器控制等领域。

以下是一些典型的应用场景：4.1 工业自动化在工业生产线上，往往需要将控制信号与高电压或大电流的设备隔离开来，以保护控制信号和人员的安全。

1路光耦隔离继电器驱动模块可以实现这种隔离，使得控制信号和高功率设备之间的互动更加安全可靠。

4.2 仪器仪表在精密的仪器仪表中，需要对输入信号进行隔离和调节，以确保信号的准确性和稳定性。
