光耦隔离放大电路(二)讲解

光耦隔离电路
光耦隔离电路是一种常用的电路设计方案，它可以实现电路信号的隔
离和传输，保证电路的安全性和稳定性。

光耦隔离电路的主要原理是
利用光电转换器将电信号转换成光信号，再通过光纤或光电耦合器将
光信号传输到另一端，再通过光电转换器将光信号转换成电信号，从
而实现电路信号的隔离和传输。

光耦隔离电路的主要优点是具有高隔离性能、低噪声、高速度、低功耗、小体积等特点。

它可以有效地隔离电路中的干扰信号，提高电路
的抗干扰能力，保证电路的稳定性和可靠性。

同时，光耦隔离电路还
可以实现电路的隔离控制，保护电路中的敏感元件，提高电路的安全性。

光耦隔离电路的设计需要考虑多个因素，包括光电转换器的选择、光
纤或光电耦合器的选型、电路的布局和连接方式等。

在选择光电转换
器时，需要考虑其响应速度、灵敏度、线性度、噪声等参数，以满足
电路的要求。

在选择光纤或光电耦合器时，需要考虑其传输距离、传
输速度、损耗等参数，以保证信号的传输质量。

在光耦隔离电路的布局和连接方面，需要注意信号线和电源线的分离，以避免干扰信号的传输。

同时，还需要注意信号线和地线的分离，以
减少信号的噪声干扰。

在连接光电转换器和光纤或光电耦合器时，需要注意光纤或光电耦合器的极性，以保证信号的正确传输。

总之，光耦隔离电路是一种重要的电路设计方案，它可以实现电路信号的隔离和传输，保证电路的安全性和稳定性。

在设计光耦隔离电路时，需要考虑多个因素，包括光电转换器的选择、光纤或光电耦合器的选型、电路的布局和连接方式等，以保证电路的性能和可靠性。

光耦隔离的作用及其原理光耦隔离器（Optocoupler）是一种被广泛使用于电子电路中的隔离器件。

其作用是将输入信号与输出信号通过光学器件隔离开来，以便实现信号传输的电气隔离。

光耦隔离器通常由光发射器和光接收器组成，光发射器和光接收器之间通过光线（通常为红外线）进行信号的传输。

光发射器是一个发光二极管（LED），它将输入的电流转化为光信号发射出去。

光接收器是一个光敏二极管或光电三极管，它将接收到的光信号转化为电流输出。

光耦隔离器的原理基于光电转换效应，即将输入电信号转换为光信号，并通过光接收器将光信号转换为输出电信号。

其工作原理如下：1.输入信号转换：当输入信号电平高时，输入端的电流会流向光发射器（发光二极管），激活发光二极管并产生光束。

当输入信号电平低时，输入端的电流不会流向光发射器，光发射器处于关闭状态。

2.光信号传输：发光二极管产生的光束会穿过隔离器内的隔离通道，通常是一个塑料管或玻璃管。

这种隔离材料对光线的透射性能较好，能够有效传输光信号。

3.光信号接收：光接收器位于隔离器的另一端，当接收到发光二极管发出的光束时，光电转换器件（如光敏二极管或光电三极管）会将光信号转换为相应大小的电流输出信号。

4.输出信号转换：光接收器输出的电流信号经过放大和调理电路处理后，可以得到与输入信号相应的输出信号。

光耦隔离器的作用主要有以下几个方面：1.电气隔离：光耦隔离器将输入和输出电路通过光信号隔离开来，避免了直接接触的电气连接，从而实现了电气隔离。

这种电气隔离能够有效地防止输入和输出电路之间的电流、电压、干扰等相互传播，提高了电路系统的稳定性和可靠性。

2.电压传递：光耦隔离器可以将输入电路和输出电路之间的电压进行适当的升降，实现不同电平的转换。

例如，将高电平的输入信号转换为低电平的输出信号，或将低电平的输入信号转换为高电平的输出信号。

3.信号隔离：光耦隔离器适用于不同高低压电路之间的信号传输。

通常应用于将微小信号从低压侧传输到高压侧的场合，如从传感器获取信号并将其传输到控制器或驱动器。

光耦隔离继电器原理图光耦隔离继电器是一种常用的电气元件，它在电路控制和隔离方面具有重要的作用。

本文将介绍光耦隔离继电器的原理图及其工作原理，希望能够对大家有所帮助。

光耦隔离继电器由光电耦合器件和继电器两部分组成。

光电耦合器件通常包括发光二极管（LED）和光敏三极管（光电晶体管）。

继电器部分则包括控制端和被控制端。

在光耦隔离继电器中，LED发出的光线被光敏三极管接收，从而实现控制端和被控制端之间的电气隔离。

光耦隔离继电器的原理图如下所示：（在这里插入原理图图片）。

在原理图中，我们可以看到LED和光敏三极管之间通过光线相连接，控制端和被控制端之间则通过继电器实现电气隔离。

当控制端施加电压时，LED发出光线，光敏三极管接收到光线后导通，从而使得继电器被控制端闭合。

这样，控制端和被控制端之间的信号传递就实现了隔离。

光耦隔离继电器的工作原理非常简单，但却非常重要。

它可以在控制端和被控制端之间实现电气隔离，从而保护控制端的电路不受到被控制端的影响。

这在一些特殊的电气环境中尤为重要，比如高压、高温、强电磁干扰等情况下，光耦隔离继电器可以保证电路的稳定和安全。

除此之外，光耦隔离继电器还具有体积小、重量轻、响应速度快等优点，因此在工业控制和自动化领域得到了广泛的应用。

它可以用于PLC控制系统、电力电子设备、通信设备、仪器仪表等领域，为电路的稳定运行提供了重要的保障。

总之，光耦隔离继电器作为一种重要的电气元件，在现代电路控制和隔离中发挥着不可替代的作用。

通过本文的介绍，相信大家对光耦隔离继电器的原理图和工作原理有了更深入的了解，希望能够在实际的电路设计和应用中发挥积极的作用。

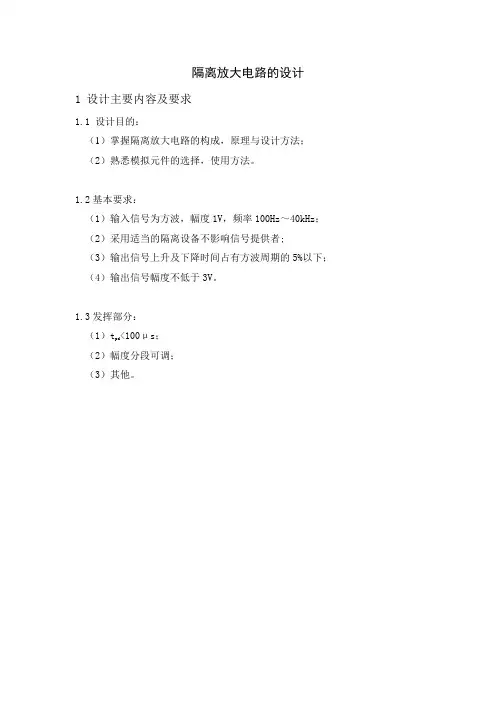

隔离放大电路的设计1 设计主要内容及要求1.1 设计目的：（1）掌握隔离放大电路的构成，原理与设计方法；（2）熟悉模拟元件的选择，使用方法。

1.2基本要求：（1）输入信号为方波，幅度1V，频率100Hz～40kHz；（2）采用适当的隔离设备不影响信号提供者;（3）输出信号上升及下降时间占有方波周期的5%以下；（4）输出信号幅度不低于3V。

1.3发挥部分：<100μs；（1）tpd（2）幅度分段可调；（3）其他。

中文摘要本次模拟电子课程设计的题目是隔离放大电路，实际上是对光耦的延伸，主要工作部分是一个光电耦和器对运算放大电路的控制,光电耦合器是一种可把电信号转换成为光信号，然后又将光信号恢复为电信号的半导体器件，它属于一种电——光——电转换器件。

其基本结构是将光发射器和光敏接收器装在同一密闭的壳体内，彼此间用透明绝缘体隔离。

常见的光发射器为红外发光二极管，其引脚作为输入端，用晶体管图示仪可观察到其特性曲线与一般二极管相似。

光敏接收器为光敏二极管或光敏三极管，其引脚作为输出端。

当电信号送入光电耦合器的输入端时，发光二极管通过电流而发光，其发光的强弱与信号电流成正比，亦即与流过二极管的正向电流的大小成正比，输出端的光敏三极管受到光照后CE导通。

而当输入端无信号时，发光二极管不亮，光敏三极管截止，CE不通。

从而实现了光电的传输和转换。

随着各类电气设备控制电路的日益复杂，各功能电路之间的干扰不可避免。

而光电耦合器的输入端和输出端之间由于通过光信号来传输，因而两部分电路之间在电气上是完全隔离的，因而没有电信号的反馈和干扰，故其性能稳定，抗干扰能力很强。

一般情况下，电路间数字信号的传输，都可以使用光电耦合器进行彻底隔离。

关键词隔离放大器光耦电流负反馈放大电路电压跟随器目录课程设计（论文）任务书 (I)课程设计（论文）成绩评定表 (Ⅲ)中文摘要 (IV)1设计任务描述 (1)1.1 设计题目 (1)1.2 设计要求 (1)1.2.1 设计目的 (1)1.2.2 基本要求 (1)1.2.3 发挥部分 (1)2 绪论 (2)3 基本框架 (3)4 模块细节及各部分电路设计 (5)4.1各部分电路设计 (5)4.2电流负反馈放大电路的参数计算 (7)5 系统仿真运行电路及错误解决 (9)6 元器件清单 (14)7 主要元器件介绍 (15)小结 (19)致谢 (20)参考文献 (21)附录 (22)A1 multisim仿真系统电路接线图 (22)设计任务描述1.1 设计题目：隔离放大电路1.2 设计要求：1.2.1 设计目的：（1）掌握隔离放大电路的构成，原理与设计方法；（2）熟悉模拟元件的选择，使用方法。

光耦使用技巧光电耦合器(简称光耦)，是一种把发光元件和光敏元件封装在同一壳体内，中间通过电→光→电的转换来传输电信号的半导体光电子器件。

光电耦合器可根据不同要求，由不同种类的发光元件和光敏元件组合成许多系列的光电耦合器。

目前应用最广的是发光二极管和光敏三极管组合成的光电耦合器，其内部结构如图1 a所示。

光耦以光信号为媒介来实现电信号的耦合与传递，输入与输出在电气上完全隔离，具有抗干扰性能强的特点。

对于既包括弱电控制部分，又包括强电控制部分的工业应用测控系统，采用光耦隔离可以很好地实现弱电和强电的隔离，达到抗干扰目的。

但是，使用光耦隔离需要考虑以下几个问题：①光耦直接用于隔离传输模拟量时，要考虑光耦的非线性问题；②光耦隔离传输数字量时，要考虑光耦的响应速度问题；③如果输出有功率要求的话，还得考虑光耦的功率接口设计问题。

1 光电耦合器非线性的克服光电耦合器的输入端是发光二极管，因此，它的输入特性可用发光二极管的伏安特性来表示，如图1b所示；输出端是光敏三极管，因此光敏三极管的伏安特性就是它的输出特性，如图1c所示。

由图可见，光电耦合器存在着非线性工作区域，直接用来传输模拟量时精度较差。

图1 光电耦合器结构及输入、输出特性解决方法之一，利用2个具有相同非线性传输特性的光电耦合器，T1和T2，以及2个射极跟随器A1和A2组成，如图2所示。

如果T1和T2是同型号同批次的光电耦合器，可以认为他们的非线性传输特性是完全一致的，即K1(I1)=K2 (I1)，则放大器的电压增益G=Uo/U1=I3R3/I2R2=(R3/R2)[K1(I1)/K2(I1)]=R3/R 2。

由此可见，利用T1和T2电流传输特性的对称性，利用反馈原理，可以很好的补偿他们原来的非线性。

图2 光电耦合线性电路另一种模拟量传输的解决方法，就是采用VFC(电压频率转换)方式，如图3所示。

现场变送器输出模拟量信号(假设电压信号)，电压频率转换器将变送器送来的电压信号转换成脉冲序列，通过光耦隔离后送出。

光耦电路工作原理光耦电路是一种利用光信号进行传输和控制的电路，主要由光发射器、光接收器和光电检测器组成。

其工作原理主要基于光电转换、信号传输、隔离作用、电压放大、线性输出、高速响应和可靠性高等特点。

一、光电转换光耦电路中的光发射器通常采用发光二极管（LED）或激光二极管等光源，当电流通过这些光源时，它们会发出光线。

当光线照射到光电检测器上时，会产生光电流，即实现了光电转换。

这个过程是将电信号转换为光信号，为光信号的传输做准备。

二、信号传输在光耦电路中，由于光具有优秀的传输特性，可以在较长距离上传输而不损失信号质量。

通过将电信号转换为光信号，实现了电信号的长距离传输，从而可以将电路中的各个部分连接起来，实现电路的集成化设计。

三、隔离作用光耦电路中的光电检测器将接收到的光信号转换为电信号，但这个电信号与输入的电信号之间是相互隔离的。

这种隔离作用可以有效地避免电路中的相互干扰和噪声，提高电路的稳定性和可靠性。

四、电压放大光耦电路中的光电检测器通常具有电压放大功能，可以将接收到的微弱光信号转换为较强的电信号。

这种电压放大功能可以增强电路的输出能力，使得电路更加适合于实际应用。

五、线性输出光耦电路中的光电检测器通常具有线性输出特性，即输出的电信号与输入的光信号之间呈线性关系。

这种线性输出特性使得光耦电路在模拟信号传输和控制方面具有广泛的应用。

六、高速响应由于光速非常快，因此光耦电路中的光电转换和信号传输速度非常快，可以实现高速响应。

这种高速响应特性使得光耦电路在数字信号传输和控制系统等方面具有广泛的应用。

七、可靠性高光耦电路中的光源和光电检测器通常采用半导体材料制作，具有较长的使用寿命和较高的稳定性。

此外，由于光耦电路中不存在机械接触部分，因此具有较高的可靠性，适用于各种恶劣环境和工业应用场景。

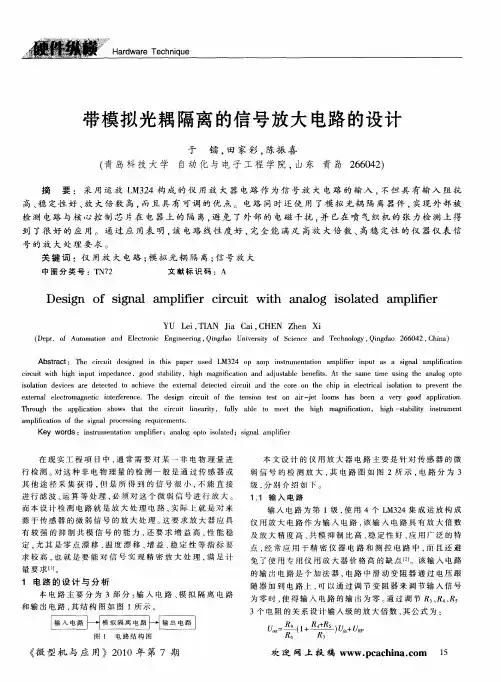

本文提出了一种新的隔离放大器的设计方案，该方案结构简单，且选用通用器件，易于实现。

通过将本电路与AD公司的AD210AN集成模拟隔离放大器进行实验对比。

本隔离放大电路在带宽上要优于集成模拟隔离放大器。

隔离放大器按传输信号的类型。

可以分为模拟隔离和开关隔离放大器。

模拟隔离放大器的生产商和产品种类均较少，且产品价格比较昂贵。

开关隔离放大器的生产商较多，产品种类也多，价格较低，相对便宜。

高价位的模拟隔离放大器限制了其应用范围。

而文献[2]中提到的双通道隔离放大器结构复杂。

且对隔离间距有较高的要求，而文献[3]中所提到的光电耦合隔离放大器则对元器件参数有较高的要求。

文献[4]中提到的隔离放大器对隔离器件间距也有特殊要求。

1新型电路原理笔者设计的隔离放大器的原理电路。

本隔离放大电路主要由光电耦合器和运算放大器构成。

光电耦合器选用普通光耦TLP521，运算放大器则选择通用运算放大器LF353。

通过这两种普通器件的搭配.所得到的隔离放大器性能和专用模拟隔离放大器的性能相近。

放大器加普通光耦组成的隔离放大电路。

本隔离放大电路由输入和隔离输出两部分构成，且两部分使用隔离的电源(Vcc1、Vee1和Vcc2、Vee2供电。

输入部分由运放U1，电阻R1、R2、R3、R4、R5，电容C1、C2，光电耦合器OPT1、OPT2、OPT3、OPT4的发光二极管部分OPT1_A、OPT2_A、OPT3_A、OPT4_A和OPT1、OPT3的光敏三极管部分OPT1_B、OPT3_B组成，由正电源Vcc1和负电源Vee1供电。

OPT1_A、OPT2_A和OPT3_A、OPT4_A 的电流构成差动放大输入。

R1和R2为运放的输入电阻，R3和R4可为四个光耦的发光二极管(LED)提供偏置和控制电流。

运放U1和光耦OPT1、OPT3组成了一个射级跟随器，R5上的电压即为运放的输入电压。

运放的带宽决定着构成隔离放大器的带宽。

现有的集成模拟隔离放大器的带宽均在100kHz以下，而常用运放的带宽是这个带宽的几倍到几十倍。

光耦隔离电路一、光耦隔离电路简介光耦隔离电路是一种常用的电子电路，用于将输入信号和输出信号进行电气隔离。

它通过光电转换的原理，将输入信号转换为光信号，再经过光电转换将光信号转换为输出信号，实现输入和输出之间的电气隔离。

二、光耦隔离电路的原理光耦隔离电路的核心部分是光耦合器件，它由一个发光二极管（LED）和一个光敏三极管（光电晶体管）组成。

当输入信号加到发光二极管上时，发光二极管发出光信号，光信号经过隔离介质（通常是光耦合器件的外壳）传播到光敏三极管上，光敏三极管根据光信号的强弱来控制输出电路的电流。

三、光耦隔离电路的优势1.电气隔离：光耦隔离电路能够有效地隔离输入和输出信号，避免因输入信号的干扰或输出信号的反馈影响到其他电路的正常工作。

2.高速传输：光信号的传输速度非常快，光耦隔离电路能够实现高速的信号传输，适用于需要快速响应的应用场景。

3.电气隔离：光耦隔离电路能够有效地隔离输入和输出信号，避免因输入信号的干扰或输出信号的反馈影响到其他电路的正常工作。

4.低功耗：光耦隔离电路通常由LED和光敏三极管组成，功耗较低，适用于对功耗要求较高的应用场景。

四、光耦隔离电路的应用1.电力系统：光耦隔离电路广泛应用于电力系统中，用于隔离高压电路和低压电路，避免电气设备之间的相互影响。

2.通信系统：光耦隔离电路用于隔离通信系统中的输入信号和输出信号，保证通信系统的稳定性和可靠性。

3.工业自动化：光耦隔离电路在工业自动化控制系统中起着重要作用，用于隔离控制信号和执行器之间的电气连接，保护控制系统的安全性。

4.医疗设备：光耦隔离电路被广泛应用于医疗设备中，用于隔离医疗设备和患者之间的电气连接，保护患者的安全。

五、光耦隔离电路的设计与应用注意事项1.光耦合器件的选择：根据具体应用需求选择合适的光耦合器件，包括发光二极管和光敏三极管的参数。

2.输入电路的设计：合理设计输入电路，包括电阻、电容等元件的选择，以保证输入信号的稳定性和准确性。

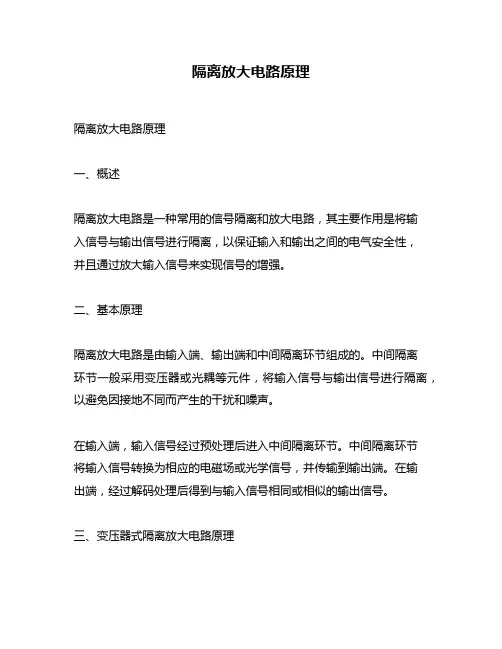

隔离放大电路原理隔离放大电路原理一、概述隔离放大电路是一种常用的信号隔离和放大电路，其主要作用是将输入信号与输出信号进行隔离，以保证输入和输出之间的电气安全性，并且通过放大输入信号来实现信号的增强。

二、基本原理隔离放大电路是由输入端、输出端和中间隔离环节组成的。

中间隔离环节一般采用变压器或光耦等元件，将输入信号与输出信号进行隔离，以避免因接地不同而产生的干扰和噪声。

在输入端，输入信号经过预处理后进入中间隔离环节。

中间隔离环节将输入信号转换为相应的电磁场或光学信号，并传输到输出端。

在输出端，经过解码处理后得到与输入信号相同或相似的输出信号。

三、变压器式隔离放大电路原理1. 变压器式隔离放大电路结构图变压器式隔离放大电路由变压器、前置放大器、功率放大器和反馈网络等部分组成。

2. 变压器式隔离放大电路工作原理当输入信号经过前置放大器的放大后，进入变压器。

变压器将输入信号隔离，并将其转换为电磁场。

电磁场在变压器的二次侧感应出相应的电压信号，经过功率放大器的放大后得到输出信号。

反馈网络通过控制输入信号和输出信号之间的差异来调节电路增益，以保证输出信号与输入信号之间的一致性。

四、光耦式隔离放大电路原理1. 光耦式隔离放大电路结构图光耦式隔离放大电路由光耦、前置放大器、功率放大器和反馈网络等部分组成。

2. 光耦式隔离放大电路工作原理当输入信号经过前置放大器的放大后，进入光耦。

光耦将输入信号转换为相应的光学信号，并传输到输出端。

在输出端，光学信号被解码处理后得到输出信号。

反馈网络通过控制输入信号和输出信号之间的差异来调节电路增益，以保证输出信号与输入信号之间的一致性。

五、优缺点分析1. 变压器式隔离放大电路优缺点分析优点：（1）具有良好的隔离性能，能够有效地避免因接地不同而产生的干扰和噪声。

（2）具有较高的信号放大倍数，能够实现信号的增强。

（3）适用于大功率输出电路，能够满足一些特殊应用场合的需求。

缺点：（1）由于采用变压器，使得电路结构较为复杂，同时也会带来一定的功率损耗。

电路中的光耦与隔离技术隔离技术是一种在电路中广泛使用的技术，它的基本原理是利用隔离器件将输入和输出之间隔离开来，从而防止不同电路之间发生横向电流，保证电路的安全稳定工作。

其中，光耦是一种常见的隔离器件。

一、光耦的工作原理光耦是一种基于光电效应实现输入和输出之间隔离的器件。

它由一个发光二极管和一个光敏二极管组成。

发光二极管把电信号转化成光信号发射出去，光敏二极管则将光信号转化为电信号输出。

通过这种方式，光耦可实现输入和输出的电气隔离。

二、光耦的优点光耦具有以下几个优点：1. 隔离性好。

由于光耦的输入和输出之间通过光信号传输，因此具有很好的隔离性，能够有效地防止电路之间的干扰和横向电流。

2. 响应速度快。

光耦的工作速度很快，响应时间只有几纳秒，适用于高速数据传输和高频信号处理。

3. 轻便、小巧。

光耦器件体积小、重量轻，安装方便，适用于小型电路和复杂的电路板布局。

4. 耐受雷电浪涌。

光耦器件可承受高电压和电流冲击，具有较好的可靠性和耐用性。

三、光耦的应用光耦在电路中有广泛的应用。

典型的应用包括：1. 模拟信号隔离。

在高精度模拟测量和采集系统中，光耦可以有效隔离不同电路之间的干扰信号，提高测量和采集精度。

2. 数字信号隔离。

在数字电路中，光耦可以有效地隔离不同电路之间的干扰信号，保证数据传输的可靠性和稳定性。

3. 开关控制。

光耦可以作为高速开关控制器，在高频电路控制、防雷电浪涌控制等方面具有广泛的应用。

4. 电力电子。

在功率电子领域，光耦可以在交流变频、开关电源、PWM控制等方面发挥重要作用。

四、光耦的选型和设计光耦的选型和设计需要考虑多方面因素，主要包括输入和输出信号的特性、隔离的电气性能要求、光耦器件的耐用性等。

一般来说，应该根据具体的应用环境和要求来进行选型和设计，以保证电路的可靠性和稳定性。

五、结语隔离技术是电路中不可或缺的一部分，光耦作为一种重要的隔离器件，在多种电路应用中具有广泛的优势。

因此，在电路设计过程中，应该充分考虑光耦的应用，合理选型和使用，以保证电路的安全、稳定、高效地工作。

两个光耦组成的电路光耦是一种用于光电隔离的电子元件，由发光二极管（LED）和光敏二极管（光电二极管）组成。

光耦的工作原理是通过光信号来实现输入和输出之间的电气隔离，从而避免了通过直接接触或导线传输信号时可能出现的互联干扰和接地问题。

光耦以其独特的功能，在电子工程和电气工程中得到了广泛的应用。

在实际的电路设计中，两个光耦经常被组成一个电路，以实现特定的功能。

以下是两个光耦组成电路的相关内容：1. 光耦电流放大电路：这是最常见的光耦电路之一，用于信号的隔离和放大。

此电路一般由两个光耦组成。

其中一个光耦作为输入端，将输入信号转换为光信号，并通过光敏二极管接收输出信号；另一个光耦作为输出端，将光信号输入发光二极管，通过光耦输出到外部电路。

通过这种方式，输入和输出之间实现了电气隔离，从而避免了信号的干扰。

2. 光耦继电器驱动电路：光耦继电器驱动电路常用于高压、高电流的控制场景，用光耦将低电平信号转换为高电平信号来控制继电器的工作状态。

在这个电路中，一个光耦作为输入端，将输入的低电平信号转换为光信号；另一个光耦作为输出端，接收输入端的光信号并产生相应的高电平信号，驱动继电器的工作。

通过光耦的隔离作用，输入和输出之间实现了电气隔离，从而保证了高电压和高电流信号对输入电路的安全。

需要注意的是，实际的光耦电路设计需考虑光耦的特性和参数，如吸收最大电流（IF）、输出最大电流（IO）、工作频率（f）、传递比（CTR）等，以确保电路的稳定和可靠性。

同时，由于光耦在工作时会产生一定的延迟，因此需要根据具体的应用场景和信号要求进行合理的设计。

除了上述提到的两个光耦组成电路，光耦还可以与其他电路元件结合，例如与晶体管、运算放大器等，以实现更复杂的功能，如光电传感器、电子隔离等。

综上所述，光耦作为一种重要的光电隔离元件，其在电子电路设计中发挥着重要的作用，广泛应用于各个领域，为电路的稳定工作和信号的传输提供了可靠的解决方案。

光电耦合器件把发光器件和光敏器件组装在一起，以光为媒介，实现输入和输出之间的电气隔离。

光电耦合是一种简单有效的隔离技术，关键技术在于破坏了“地干扰的传播途径，切断了干扰信号进入后续电路的途径，有效地抑制了尖脉冲和各种噪声干扰。

电流传输比是光电耦合器件性能的一个重要标志[1]，定义为输出电流与输入电流的比值。

虽然光电耦合器具有非常好的隔离性能，但是由于非线性使其不能在模拟信号的隔离上大量使用。

线性光耦的出现有效地解决了这个问题。

但用其搭成电路后，电路线性输出范围较窄（在0～3 V左右）[2]，并且价格较高，在某种程度上影响了它的适用范围。

本文利用双路光耦设计了非线性光耦的隔离电路，在实现线性传输完成信号采集的同时，增宽了电路的线性输出范围。

1 电路设计1.1 设计原理光敏二极管是光伏型器件，有光伏型和光电导型两种工作模式[3]。

线性光耦内部大多采用光敏二极管进行光耦合，因此，线性光耦(如SLC800等)大多都有两种工作模式。

光敏三极管虽然是光伏效应器件，但在零偏时，光敏三极管并无信号电流输出[4]。

因此，利用光敏三极管进行光耦合的光耦器件仅具有光电导型工作模式。

光敏三极管是一种相当于将基极、集电极光敏二极管的电流加以放大的普通晶体管放大器[4-5]，其原理如图1(a)所示。

其工作过程可分为光电转换和光电流放大两个环节。

当基极受光时，入射光子在基区及收集区被吸收而产生电子-空穴对，生成光生电压，由此产生的光生电流进入发射极，从而在集电极回路中得到了一个放大了β倍的信号电流。

由此可知，在同样光照、同样偏压条件下，光敏三极管的输出电流是光敏二极管的β倍，所以光敏三极管构成的光耦电流传输比是光敏二极管的β倍，电路中与光耦串联的同一阻值电阻的分压也是β倍，如图1(b)所示。

由此可通过利用光敏三极管进行光耦合的光耦器件设计一种线性输出范围较宽的线性光耦隔离电路。

1.2 电路组成设计电路由光电耦合部分、输入部分和输出部分组成，如图2所示。

光耦隔离电路光耦隔离电路是一种常见的电子元件，用于隔离输入和输出之间的电气信号。

它由发光二极管(LED) 和光敏三极管(光电晶体管) 组成。

本文将介绍光耦隔离电路的原理、应用和优势。

光耦隔离电路通过光敏三极管来检测输入信号，然后将其转换为光信号。

这些光信号通过光纤或空气传输到输出端，再通过另一个光敏三极管转换为电信号。

由于输入和输出之间没有直接的电气连接，因此可以实现电气隔离。

光耦隔离电路具有很多应用。

首先，它可以用于电气隔离，以保护用户和设备的安全。

例如，在医疗设备、工业控制系统和电力电子设备中，光耦隔离电路可以隔离高电压和低电压电路，以防止电击和电气干扰。

光耦隔离电路还可以用于信号传输和干扰抑制。

由于光信号的传输速度快，传输距离远，且不受电磁干扰影响，因此光耦隔离电路在电信、计算机网络和音频设备中得到广泛应用。

例如，它可以用于隔离数字信号、模拟信号和脉冲信号，以确保信号的准确传输和接收。

光耦隔离电路还可以用于电气隔离和电源隔离。

在一些特殊环境下，如高温、高压和强电磁场环境中，通过使用光耦隔离电路可以实现电气隔离和电源隔离，提高系统的稳定性和可靠性。

光耦隔离电路具有许多优势。

首先，它可以提供高电气隔离性能，可达数千伏的电气隔离电压。

其次，光耦隔离电路具有快速的响应速度和高带宽，可满足高速信号传输的需求。

此外，光耦隔离电路具有低功耗、小体积和长寿命的特点，适合在各种应用中使用。

尽管光耦隔离电路具有许多优势，但也存在一些限制。

首先，光耦隔离电路的传输距离受限，通常在几十米到几百米之间。

其次，光敏三极管的灵敏度受到环境光的影响，因此在设计和使用时需要注意环境光的干扰。

此外，光耦隔离电路的成本较高，需要考虑到成本效益因素。

光耦隔离电路是一种常见的电子元件，用于隔离输入和输出之间的电气信号。

它具有广泛的应用领域，可以实现电气隔离、信号传输和干扰抑制。

光耦隔离电路具有许多优势，如高电气隔离性能、快速的响应速度和高带宽。

隔离运放和隔离光耦隔离运放和隔离光耦，听起来好像两个啥都不懂的人聊电路的名字，但其实这两个小家伙在电子世界里可有着大大的作用呢！你要是玩过电子电路，可能就知道，这俩东西虽然名字有点拗口，但要是搞明白了，它们就能帮你解决不少麻烦。

先别急，咱慢慢聊。

咱们从隔离运放说起。

这个“运放”可不是运动员的“运”，它是“运算放大器”的简称，别看它名字一堆，实际上它就是帮你把信号放大，让它足够大，足够清晰，能让后面的电路轻松读取。

运放一般有两个输入，一个输出，作用就是接受信号，把它放大，最后输出一个更强的信号。

可是，你要知道，很多时候我们需要把不同电路之间的信号隔离开来，避免干扰和噪音。

所以，这个“隔离运放”就应运而生了。

你想，假如你有一个高压电路，里面的电压波动很大，可能会把你的低压电路搞得乱七八糟的。

这时候，隔离运放就像是一个“安保大哥”，它帮你把这两者分开，确保高压电路的信号不会把低压电路弄得一团糟。

它就好像一个超级强力的过滤器，既能让信号顺利传递，又能把不需要的噪音拦在门外。

对了，隔离运放可不仅仅是隔离噪声，它还能隔离电气故障，防止因为某个部分出问题而影响到其他部分，真是防患未然，预防为主。

说完了隔离运放，那咱再聊聊隔离光耦。

这个家伙的名字有点意思，光耦，顾名思义，就是跟“光”有关的东西。

你可能会问了，光和电有什么关系？光耦就是利用光信号来传递电信号的一个小玩意。

它的工作原理是这样的：一个电信号先通过电流激发出光源，光源通过光纤或透明介质传递，再通过接收端的光电二极管把光信号转换回电信号。

你看，这个过程就像是一个电信号变魔术，瞬间变成了光，再变回来，完成了“隔离”的任务。

就这么简单，却能在电气隔离上发挥着极为重要的作用。

你可能已经发现了，不管是隔离运放还是隔离光耦，它们都有一个共同的使命——就是将电路中的不同部分有效隔离，减少相互之间的干扰和影响。

这俩东西虽然在原理上有差异，一个是通过电压信号放大，一个是通过光信号传递，但本质上，它们的工作目标是一样的。

光耦电路设计目录简介：输入电路（原边）输出电路（副边）电流传输比：延时：简介：外部信号可能是电压、电流或开关触点，直接接入电路可能会引起瞬时高压、过压、接触点抖动等。

因此在外部信号输入之前，须经过转换、保护、滤波、隔离等措施。

对小功率信号处理时: 通常简单采用RC 积分滤波或再添加门电路；而在对大功率信号处理时：输入与内部电路电压或电源电压的压差较大，常常采用光电耦合器来隔离。

使用光耦设计隔离电路时，特别要注意电流传输比的降额，驱动电流关断和开通的大小，与延迟相关的负载大小及开关速率。

在进行光耦输入电路设计时，是以光耦为中心的输入电路与输出电路（即原边与副边的电路），光耦的工作原理就是输入端输入信号V in，光耦原边二极管发光使得光耦副边的光敏三极管导通，三极管导通形成回路产生相应信号（电压或者电流），这样就实现传递信号的目的。

在进行光耦输出电路设计时，计算公式与输入部分相同，同时需关注电平匹配、阻抗匹配、驱动功率、负载类型和大小。

以下针对光耦输入电路设计为例。

图1 LED驱动电路输入电路（原边）：针对于光耦原边的电路设计，如图1 ，就是设计发光二级管的驱动电路。

因此须首先要了解光耦的原边电流I F和二极管的导通压降V F等相关信息。

根据必要的信息来设计LED驱动电路，和通常的数字输入电路一样，输入端需要添加限流电阻对二极管起保护作用。

而这个电阻的阻值则是此处的关键，对于图1的限流电阻R的阻值可以根据下面的公式计算：……………………… ①基于对抗干扰能力的考虑，通常在靠近光耦的原边并联接入一个电容进行滤波。

并且RC电路的延迟特性也可以达到测试边沿，产生硬件死区、消除抖动等益处。

同时在数字电路中其延迟特性可能会影响到信号的同步问题（尤其是通讯、异步电路、使能控制等），因此要充分注意电路的时间约束。

根据设计要求，为了确保输入端和公共端的电压差Vin在4V以下时，输入无效，光耦断开。

为此我们在输入端与公共端之间并接一个电阻避免输入无效时造成光耦原边的误导通。

带pnp三极管电流放大的光耦隔离电路光耦隔离电路是一种常见的电子电路，用于实现输入和输出之间的电气隔离，以防止信号传递中的干扰和噪声。

在某些应用中，为了实现对输入信号的放大，常常需要使用三极管来增加电流。

本文将介绍一种利用带pnp三极管电流放大的光耦隔离电路。

我们来了解一下光耦隔离电路的基本原理。

它由一个发光二极管（LED）和一个光敏三极管（光电二极管或光敏电阻）组成。

当输入信号施加到LED上时，LED发出光信号，经过隔离材料传递到光敏三极管上。

光敏三极管根据光信号的强弱产生相应的电流或电压输出。

由于光耦隔离电路的输入和输出之间没有直接的电气连接，因此可以达到电气隔离的目的。

然而，光耦隔离电路的输出信号往往比较弱，不足以直接驱动一些负载。

为了解决这个问题，我们可以利用三极管的放大作用。

在光敏三极管的输出端接入一个pnp三极管，通过控制pnp三极管的工作状态，可以实现对输出信号的放大。

具体来说，当光敏三极管的输出信号较小时，pnp三极管处于截止状态，输出端的电压较高；当光敏三极管的输出信号较大时，pnp 三极管处于饱和状态，输出端的电压较低。

通过调整pnp三极管的工作点，可以实现对输出信号的放大。

当然，在实际应用中，还需要考虑一些其他因素，如电源电压、负载电阻等。

需要注意的是，在设计光耦隔离电路时，应该合理选择LED和光敏三极管的参数，以确保其工作在合适的工作范围内。

此外，还需要注意光敏三极管的灵敏度和响应时间，以满足实际应用的要求。

光耦隔离电路具有电气隔离的优点，可以有效地防止信号传递中的噪声和干扰。

而通过带pnp三极管电流放大的设计，可以实现对输出信号的放大，提高输出端的驱动能力。

因此，在一些需要同时实现电气隔离和信号放大的应用中，这种光耦隔离电路是一个理想的选择。

带pnp三极管电流放大的光耦隔离电路是一种常见且实用的电子电路。

它通过光敏三极管和pnp三极管的组合，实现对输入信号的放大，并实现电气隔离。

n mos驱动电路光耦隔离
摘要：
1.介绍MOS 驱动电路
2.解释光耦隔离
3.MOS 驱动电路与光耦隔离的结合应用
4.优势与展望
正文：
MOS 驱动电路，全称为MOSFET 驱动电路，是一种用于驱动MOSFET （金属- 氧化物- 半导体场效应晶体管）的电路。

MOSFET 是一种在现代电子设备中广泛应用的半导体器件，它可以用来放大信号、开关电路以及驱动其他负载。

而MOS 驱动电路则是为了能够更好地控制和驱动MOSFET 而设计的电路。

光耦隔离，是一种采用光学耦合器进行电气隔离的技术。

它能够将输入端和输出端通过光学信号进行耦合，从而实现电气隔离。

这种技术广泛应用于各种需要电气隔离的场景，如工业控制系统、通信设备等。

当MOS 驱动电路和光耦隔离结合应用，可以有效地解决一些电气问题。

例如，在工业控制系统中，由于环境的恶劣和电气噪声的影响，电气信号的传输往往会受到干扰。

而采用光耦隔离技术，则可以有效地抑制这些干扰，从而提高系统的稳定性和可靠性。

此外，MOS 驱动电路和光耦隔离的结合，还可以提高系统的安全性。

在一些需要高安全性的场合，如医疗设备、核电站等，采用光耦隔离技术可以有
效地防止电气故障引起的火灾和爆炸等事故。

总的来说，MOS 驱动电路和光耦隔离的结合应用，为我国的电子设备设计和制造提供了新的可能性。
