网线的接法

网线插座（一）T568A/B接法

EIA/TIA的布线中规定了两种双绞线的线序568A与568B

T568A的接法是：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕

T568B的接法是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

A和B的不同之处其实就是1和3、2和6号线的位置互换一下。

100BASE-T4 RJ-45对双绞线的规定如下：

1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

A 白橙 白蓝 B 白绿 白蓝

橙 蓝 绿 蓝

白棕 白绿 白棕 白橙

棕 绿 棕 橙

先来认识一下网线模块，这个就是装在家里网线插座后面的模块 ，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。

3/6

下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。露出了四组双绞线：

将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：

在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。 5/6

下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。

将其他的线都按照一样的方式打好

586A 586B线序 网络水晶头接法

568A的排线顺序从左到右依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

568B的排线顺序从左到右依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。交叉线是指：一端是568A标准，另一端是568B标准的双绞线。直通线则指：两端都是568A或都是568B标准的双绞线。交叉线的顺序：一头（从左到右）：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。另一头（从左到右）：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。直通线的顺序：两头一样(从左到右)：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕或者两头全是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。使用直通线的情况： 1. 将交换机或HUB与路由器连接； 2. 计算机（包括服务器和工作站）与交换机或HUB连接。 使用交叉线的情况： 1．交换机与交换机之间通过UPLINKS口连接； 2． HUB与交换机连接； 3． HUB与HUB之间连接； 4．两台PC直接相连(网卡对网卡)； 5． 路由器接口与其它路由器接口的连接； 6． Ethernet接口的ADSL Modem连接到PC机的网卡接口。简单点就是说，同一层设备相连用交叉线，不同一层设备相连用直连线。或者说，如果两个端口的类型相同，就使用交叉线；如果两个端口类型不同，则使用直连线。一般普通的网线是双头B类接法：橙白橙绿白 蓝蓝白 绿 棕白 棕 如果是双机对接，就需要用一头是A接法，一头是B接法。 A接法的顺序：绿白 绿 橙白 蓝

蓝白 橙棕白棕其实网线就只有4根起通讯作用，即1236，又即：橙和绿起作用。

实用标准

文案大全

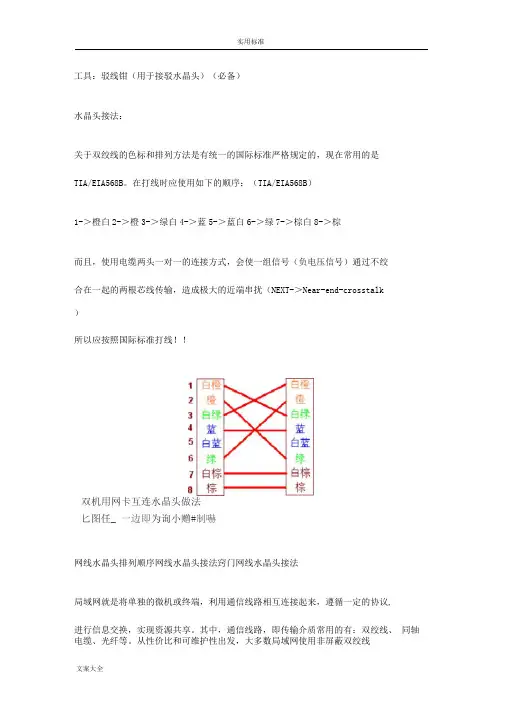

工具：驳线钳（用于接驳水晶头）（必备）

水晶头接法：

关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是

TIA/EIA568B。在打线时应使用如下的顺序：（TIA/EIA568B）

1-＞橙白2-＞橙3-＞绿白4-＞蓝5-＞蓝白6-＞绿7-＞棕白8-＞棕

而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞

合在一起的两根芯线传输，造成极大的近端串扰（NEXT-＞Near-end-crosstalk

）

所以应按照国际标准打线！！

双机用网卡互连水晶头做法

匕图任_ 一边即为询小赠#制嚇

网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法

局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议,

进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、 同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线 实用标准

文案大全

（UTP — Un shieldedTwistedPair） 作为布线的传输介质来组网。

网线由一定距离长的双绞线与 RJ45头组成。双绞线由8根不同颜色的线分成4 对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响， 双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏 蔽双绞线（UTP）。在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三 类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合

IEEE802.310Base-T的标准。第五类双绞线目前占有最大的 LAN市场，最高速

率可达100Mbps，符合IEEE802.3100Base-T的标准。做好的网线要将 RJ45 水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分 为三类或五类电气特性。RJ45水晶头由金属片和塑料构成，特别需要注意的是引 脚序号，当金属片面对我们的时候从左至右引脚序号是 1-8,这序号做网络联线时

网线接法另附图版。

图1...

图2...

T568A 线序的适用范围

这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与

RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：

1. 电 脑←—→电 脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；

2. 集线器←—→集线器；

3. 交换机←—→交换机。

T568A 线序的接法

如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：

插头脚号 网线颜色

1 ———— 绿白

2 ———— 绿

3 ———— 橙白 4 ———— 蓝

5 ———— 蓝白

6 ———— 橙

7 ———— 棕白

8 ———— 棕

T568B 线序的适用范围

一、直连线互连

网线的两端均按 T568B 接

1. 电 脑←—→ADSL 猫

2. ADSL猫←—→ADSL 路由器的 WAN 口

3. 电 脑←—→ADSL 路由器的 LAN 口

4. 电 脑←—→集线器或交换机

二、交叉互连

网线的一端按 T568B 接，另一端按 T568A 接

1. 电 脑←—→电 脑，即对等网连接

2. 集线器←—→集线器

3. 交换机←—→交换机

T568B 线序的接法

如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：

插头脚号 网线颜色

1 ———— 橙白

2 ———— 橙

3 ———— 绿白

4 ———— 蓝

5 ———— 蓝白
