西工大飞行力学考研试题

飞行力学试题及答案高中一、选择题（每题2分，共20分）1. 飞机起飞时，主要依靠的是：A. 引擎的推力B. 机翼的升力C. 空气的阻力D. 地面对飞机的反作用力2. 飞机在空中飞行时，其升力主要来源于：A. 引擎的推力B. 机翼的形状C. 飞机的重量D. 空气的阻力3. 飞机的翼型设计主要影响的是：A. 飞机的燃油效率B. 飞机的载客量C. 飞机的飞行速度D. 飞机的升力4. 飞机在飞行过程中，如果遇到上升气流，飞机的飞行高度会：A. 增加B. 减少C. 保持不变D. 不确定5. 飞机的升力与飞机的速度和翼型的关系是：A. 速度越快，升力越大B. 速度越慢，升力越大C. 翼型越复杂，升力越大D. 升力与速度和翼型无关6. 飞机在起飞和降落时，通常需要：A. 增加引擎推力B. 减少引擎推力C. 增加机翼面积D. 减少机翼面积7. 飞机在飞行中，如果遇到下降气流，飞行员应该：A. 增加引擎推力B. 减少引擎推力C. 增加机翼角度D. 减少机翼角度8. 飞机的升力系数与以下哪个因素无关：A. 机翼的形状B. 飞机的速度C. 飞机的重量D. 空气的密度9. 飞机在逆风起飞时，与顺风起飞相比，其起飞距离：A. 相同B. 更短C. 更长D. 不确定10. 飞机在飞行中，如果需要增加升力，飞行员可以：A. 增加飞行速度B. 减少飞行速度C. 增加机翼角度D. 减少机翼角度二、填空题（每题2分，共20分）1. 飞机起飞时，主要依靠的是________的升力。

2. 飞机在空中飞行时，其升力主要来源于机翼的________。

3. 飞机的翼型设计主要影响的是飞机的________。

4. 飞机在飞行过程中，如果遇到上升气流，飞机的飞行高度会________。

5. 飞机的升力与飞机的速度和翼型的关系是，速度越快，升力越________。

6. 飞机在起飞和降落时，通常需要________引擎推力。

7. 飞机在飞行中，如果遇到下降气流，飞行员应该________引擎推力。

诚信保证
本人知晓我校考场规则和违纪处分条例的有关规定，保证遵守考场 规则，诚实做人。 本人签字： 编号：
西北工业大学考试试题（卷）
200 －200
开课学院 考试日期 考生班级 一、填空题（共 20 分） 1．如图 1 所示是一简谐振动曲线，该简谐振动的频率为 起到曲线上 点表示为完成一次全振动。
x/cm 2 1 0 -1 －2 A D B 0.4 0.8 C 图 1 E F 1.2 G H 1.6 t/s
EA 1 1 ， ，用集中质量方法（两个质点） l 1 1
L
图 4
教务处印制 共 2 页 第 2 页
பைடு நூலகம்
图
2
四、 （20 分） 估算导弹轴向频率的简化模型如图 3 所示， 求图示系统的频率和振型 （提 示半定系统） 。
k M M
k M
图 3 五、 （20 分）如图 4 一端固定一端自由的纵向杆，杆的抗拉刚度为 EA，质量密度为 ρ，长度为 L,求解： 1、写出杆的纵向振动方程和边界条件； 2、已知杆的单元刚度矩阵为： k 求杆的纵向振动频率（两阶频率） 。
学年第
学期
开 闭
成 绩
学时
A B
航天学院 2006 年 6 月
课程
飞行器结构动力学 小时 考试形式（ 姓 ） （
考试时间 学 号
）卷
名
Hz，从 A 点算
2．一弹簧振子，周期是 0．5s，振幅为 2cm，当振子通过平衡位置向右运动时 开始计时，那么 2 秒内振子完成_________次振动，通过路程_________cm。 3．单自由有阻尼系统的自由振动中，当阻尼因子ζ _____时，系统为衰减的简 谐振动；当阻尼因子ζ _____时，系统为振动与否的临界状态，称为_________情况； 当阻尼因子ζ _____时，系统__________________，称为_________情况。

图1-1图1-3图1-2本人知晓我校考场规则和违纪处分条例的有关规定，保证遵守考场规则，诚实做人。

本人签字：编号：西北工业大学考试试题（卷）2005 － 2006学年第 1 学期开课学院 航空学院 课程 飞行器结构力学基础 学时 50考试日期 2005-12-7 考试时间 2 小时 考试形式（闭开）（B A）卷考生班级学 号姓 名第一题(30分) 本题有10个小题，每小题3分，答案及简要运算写在试题空白处。

试分析图1-1所示平面桁架的几何不变性，并计算其静不定次数f 。

解：几何特性为： =f试分析图1-2所示平面桁架的几何不变性，并计算其静不定次数f 。

解：几何特性为： =f试分析图1-3所示平面结构的几何不变性，并计算其静不定次数f 。

解：几何特性为： =f成绩图1-4共5页 第1页西北工业大学命题专用纸试分析图1-4所示平面刚架的几何不变性，并计算其静不定次数f 。

解：几何特性为： =f利用对称性，判断图1-5所示结构的最简静不定次数，并给出<P>状态和<i>状态（不必计算相应的内力）。

解：试分析图1-6所示平面薄壁结构的静不定次数f 。

解：=f试分析图1-7所示空间薄壁结构 的静不定次数f 。

解：=f图1-7图1-6图1-5M求图1-8所示平面桁架中杆3-8的轴力38N 。

解：棱柱壳体剖面为正方形，壁厚均为t ，受扭矩T M 作用，如图1-9所示。

绘出剖面剪流分布图，标出剪流大小和方向。

解：求图1-10所示二缘条开剖面棱柱壳体的弯心位置CR x ，假设壁不受正应力。

解：图1-8M Taa1 234图1-6 图1-9图1-10第二题(15分) 确定图2所示平面桁架的内力。

图2第三题(20分)刚架的几何尺寸及受载如图3所示。

试用力法确定刚架的弯矩分布并绘制弯矩分布图。

设梁的横剖面抗弯刚度均为EJ，计算中略去轴力和剪力的变形影响。

图3第四题(20分) 单闭室剖面工程梁的载荷及尺寸如图4所示，设壁不承受正应力，求剖面剪流分布并绘制剪流分布图。

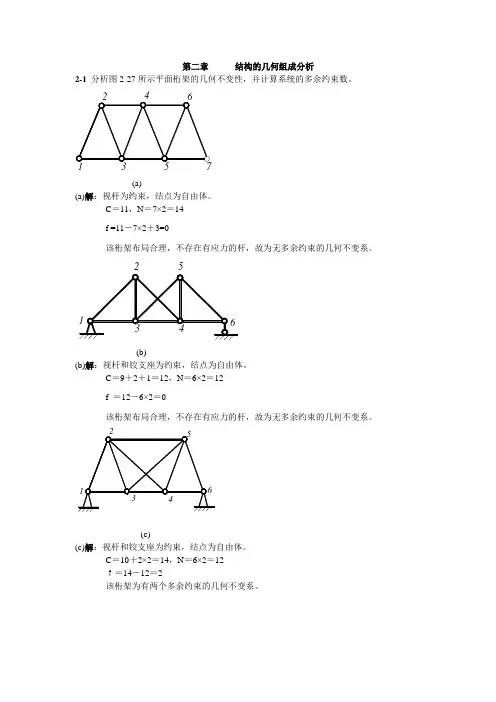

第二章结构的几何组成分析2-1分析图2-27所示平面桁架的几何不变性，并计算系统的多余约束数。

(a)(a)解：视杆为约束，结点为自由体。

C＝11，N＝7×2＝14f =11－7×2＋3=0该桁架布局合理，不存在有应力的杆，故为无多余约束的几何不变系。

(b)(b)解：视杆和铰支座为约束，结点为自由体。

C＝9＋2＋1＝12，N＝6×2＝12f ＝12－6×2＝0该桁架布局合理，不存在有应力的杆，故为无多余约束的几何不变系。

(c)(c)解：视杆和铰支座为约束，结点为自由体。

C＝10＋2×2＝14，N＝6×2＝12ｆ＝14－12＝2该桁架为有两个多余约束的几何不变系。

1217(d)(d)解：视杆和铰支座为约束，结点为自由体。

C ＝30＋3＝33，N ＝17×2＝34ｆ＝33－34＝-1故该桁架为几何可变系。

(e)(e)解：视杆为约束，结点为自由体。

C ＝13，N ＝8×2＝16ｆ＝13－16＋3＝0将1-2-3-4、5-6-7-8看作两刚片，杆3-6、杆2-7、杆4-5相互平行，由两刚片原则知，为瞬时可变系统。

6 (f)(f)解：视杆和固定铰支座为约束，结点为自由体。

C ＝22＋3×2＝28，N ＝14×2＝28ｆ＝28－28＝0将12-13-14、7-11-12、1-2-3-4-5-6-7-8-9-10看作三刚片，三刚片由铰7、铰12、铰14连结，三铰共线，故该桁架为瞬时可变系统。

(g)(g)解：视杆和固定铰支座为约束，结点为自由体。

C＝24＋4×2＝32，N＝16×2＝32ｆ＝32－32＝0由于杆15-14-3、杆12-11-4、杆9-5相交于一点，故该桁架为瞬时可变系。

(h)(h)解：视杆和固定铰支座为约束，结点为自由体。

C＝12＋2×2＝16，N＝8×2＝16ｆ＝16－16＝0该桁架布局合理，加减二元体之后，无有应力的杆，故该桁架为无多余约束的几何不变系。
