SolidWorks-Simulation有限元分析培训教程

SolidWorks有限元及模拟仿真仿真分析
13.1 SimulationXpress
使用SimulationXpress完成静力学分析需要以下5个 步骤：
（1）应用约束。 （2）应用载荷。 （3）定义材质。 （4）分析模型。 （5）查看结果。
13.1.1 夹具
13.1.2 载荷
13.1.3 材质
13.1.4 分析
13.1.5 结果
13.2 ress 是一个流体力学应用程序， 可计算流体是如何穿过零件或装配体模型的。根据算 出的速度场，可以找到设计中有问题的区域，以及在 制造任何零件之前对零件进行改进。
使用FloXpress完成分析需要以下5个步骤： （1）检查几何体。 （2）选择流体。 （3）设定边界条件。 （4）求解模型。 （5）查看结果。
13.2.1 检查几何体
13.2.2 选择流体
13.2.3 设定边界条件
13.2.4 求解模型
13.2.5 查看结果
13.3 TolAnalyst
TolAnalyst是一种公差分析工具，用于研究公差和装 配体方法对一个装配体的两个特征间的尺寸所产生的 影响。每次研究的结果为一个最小与最大公差、一个 最小与最大和方根（RSS）公差、以及基值特征和公 差的列表。
规则说明。 配置规则。 核准零件。
13.4.1 规则说明
数控加工模块包括的加工规则有钻孔规则、碾磨规则、 车削规则、钣金规则和标准孔大小，分别介绍如下：
（1）钻孔规则： （2）碾磨规则： （3）车削规则： （4）钣金规则： （5）标准孔大小：
13.4.2 配置规则
感谢您的聆听！
使用TolAnalyst完成分析需要以下4个步骤： （1）测量。 （2）装配体顺序。 （3）装配体约束。 （4）分析结果。

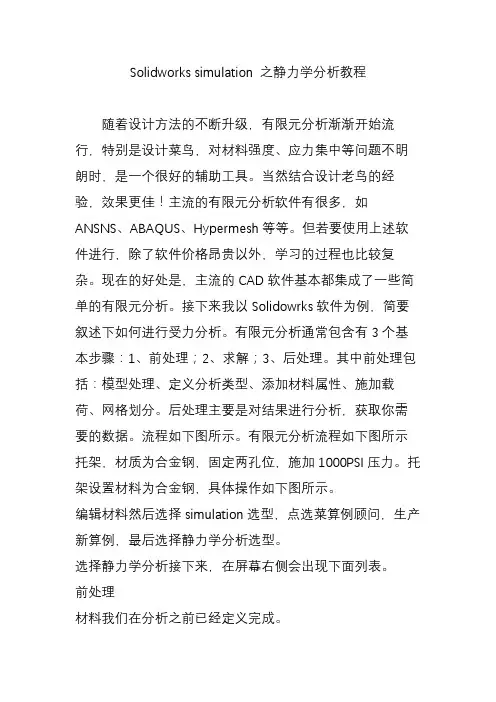

Solidworks simulation 之静力学分析教程随着设计方法的不断升级，有限元分析渐渐开始流行，特别是设计菜鸟，对材料强度、应力集中等问题不明朗时，是一个很好的辅助工具。

当然结合设计老鸟的经验，效果更佳！主流的有限元分析软件有很多，如ANSNS、ABAQUS、Hypermesh等等。

但若要使用上述软件进行，除了软件价格昂贵以外，学习的过程也比较复杂。

现在的好处是，主流的CAD软件基本都集成了一些简单的有限元分析。

接下来我以Solidowrks软件为例，简要叙述下如何进行受力分析。

有限元分析通常包含有3个基本步骤：1、前处理；2、求解；3、后处理。

其中前处理包括：模型处理、定义分析类型、添加材料属性、施加载荷、网格划分。

后处理主要是对结果进行分析，获取你需要的数据。

流程如下图所示。

有限元分析流程如下图所示托架，材质为合金钢，固定两孔位，施加1000PSI压力。

托架设置材料为合金钢，具体操作如下图所示。

编辑材料然后选择simulation选型，点选菜算例顾问，生产新算例，最后选择静力学分析选型。

选择静力学分析接下来，在屏幕右侧会出现下面列表。

前处理材料我们在分析之前已经定义完成。

固定两个孔位，右击夹具选项，选择“固定几何体”；施加载荷，右击外部载荷选项，选择“压力”，并输入压力值，确认施力方向。

最后进行网格划分，右击网格选项，选择生成网格，根据计算机计算能力强弱和计算精确度，选择合适的网格。

最后点击运算此算例。

运算这样，我们就完成了托架的静力学分析，在结果选项中我们可以清晰的看到托架的形变量、应力情况等。

最大应力最大变形量查看上面两张图，可以得到哪个地方收的应力最大，大小为多少。

哪个地方形变量最大，位移多少。

给我们设计提供参考依据。

以上个人愚见，请见谅。

有疑问之处，可私信。

线性静力分析：求解
▪ Open “Thermal contact resistance_transistor.sldasm” ▪ Explode the model and set preferred units to “SI” and
temperature units to “Kelvin” ▪ Define a thermal study “NoRes” ▪ Apply material “AISI 304” for “Voltage regulator” and
企业需求与有限元分析
▪ 更少的样机：省钱 ▪ 更短的周期：省时 ▪ 更好的质量：品质
Design Analysis Nhomakorabea限元分析的主要步骤
▪ 前处理
建立分析对象的有限元模型
▪ 求解
对有限元模型的计算工况进行求解
▪ 后处理
观察分析结果，评估设计是否符合要求
Cosmos/Works有限元分析的步骤
1. 建立几何模型 2. 定义材料属性 3. 定义边界条件(约束和载荷) 4. 划分网格 5. 求解 6. 查看和评估结果
线性静力分析：定义载荷
▪ Simulate heat resistance between parts for thermal analysis
Account for heat resistance of thin parts without actually modeling them!
Define thermal conductivity at the contact area to model the properties of the glue between the chip and the substrate

对于设计而言，有限元分析是使设计人员提前评估设计合理性，极大降低设计成本的一种非常必要的手段，那么SOLIDWORK有限元分析该怎么做？操作过程很简单，分为五个步骤，如下所示：第一步是添加模型材料。

其次，添加模型约束；第三步是网格化；第四步是分析；第五步是查看和分析结果；具体操作过程请参考以下步骤工具/原材料电脑SOLIDWORK（需要安装带有仿真的有限元分析插件）方法/步骤之一SOLIDWORK新实体模型SOLIDWORK有限元分析案例二打开工具-插件-检查SOLIDWORK SimulationSOLIDWORK有限元分析案例SOLIDWORK有限元分析案例模拟插件出现在水平导航栏中SOLIDWORK有限元分析案例单击左上角的“新示例”以创建一个新的有限元分析示例。

分析类型很多。

在这里，选择最常用的“静态应力分析”并单击确认SOLIDWORK有限元分析案例在第一步中，单击“应用程序材料”以添加模型材料。

每种材料的性能参数不同，承载力也不同。

因此，添加材料可以使应力分析有意义。

添加材料“不锈钢304”SOLIDWORK有限元分析案例步骤2：单击“夹具顾问”下拉菜单，选择“固定几何”，添加模型约束，选择零件的下表面作为固定表面，然后确认。

SOLIDWORK有限元分析案例SOLIDWORK有限元分析案例第三步是网格化零件。

单击“运行此示例”-生成网格以调整分割粗糙度（计算机配置良好，可调整高点）-生产网格SOLIDWORK有限元分析案例SOLIDWORK有限元分析案例SOLIDWORK有限元分析案例步骤4：添加载荷，单击“外部载荷”-力，选择上表面作为载荷表面，修改载荷值，并确认SOLIDWORK有限元分析案例SOLIDWORK有限元分析案例第五步是运行示例并生成分析结果1.在应力分析中，变形以夸张的形式表示，实际零件是安全的。

不锈钢的屈服应力为2.068e + 008n / m ^ 2，红色部分为3.581e + 005n / m ^ 2，远低于可以承受的屈服应力。
