1 4.某线性位移测量仪，当被测位移由4.5mm变到5.0mm时，位移测量仪的输出电压由3.5V减至2.5V，求该仪器的灵敏度。 解：该仪器的灵敏度为

25.40.55.35.2SmV/mm

5.某测温系统由以下四个环节组成，各自的灵敏度如下： 铂电阻温度传感器： 0.45Ω/℃ 电桥： 0.02V/Ω 放大器： 100(放大倍数) 笔式记录仪： 0.2cm/V 求：(1)测温系统的总灵敏度； (2)记录仪笔尖位移4cm时，所对应的温度变化值。 解： （1）测温系统的总灵敏度为 18.02.010002.045.0S cm/℃

（2）记录仪笔尖位移4cm时，所对应的温度变化值为

22.2218.04t℃

6.有三台测温仪表，量程均为0~800℃，精度等级分别为2.5级、2.0级和1.5级，现要测量500℃的温度，要求相对误差不超过2.5％，选那台仪表合理? 解：2.5级时的最大绝对误差值为20℃，测量500℃时的相对误差为4％；2.0级时的最大绝对误差值为16℃，测量500℃时的相对误差为3.2％；1.5级时的最大绝对误差值为12℃，测量500℃时的相对误差为2.4％。因此，应该选用1.5级的测温仪器。

2. 为什么导体材料和绝缘体材料均不宜做成霍尔元件？ 答：因为导体材料的μ虽然很大，但ρ很小，故不宜做成元件，而绝缘材料的ρ虽然很大，但μ很小，故也不宜做成元件。 3. 为什么霍尔元件一般采用N型半导体材料？ 答：因为在N型半导体材料中，电子的迁移率比空穴的大，且μn>μp，所以霍尔元件一般采用N型半导体材料。 2

例： 实验室两个组测量两袋米的重量，这两袋米的重量（真值）分别为 10Kg，100Kg；1、2组测量的数据分别为10.1Kg，100.5Kg ①计算两组的绝对误差和相对误差。绝对误差：A=10.1-10;B=100.5-100;相对误差;A/10;B/100 ②评判两个组的测量准确性？（高低）A1.有一温度计，它的测量范围为0~200 ℃ ，精度为0.5级，该表可能出现的最大绝对误差为__ __ __。 A. 1℃ B.0.5℃ C. 10℃ D. 200℃ 2.欲测量240V左右的电压，要求测量示值相对误差的绝对值不大于0.6%。问：若选用量程为250V电压表，其精度应选用哪一级？若选用量程为300V和500V的电压表，其精度应分别选用哪一级？ 0.5 ;0.2 ;0.2 3.已知待测力约为70N,现有两只测力仪表，一只为0.5级，测量范围为0~500N,另一只为1.0级，测量范围为0~100N。问：选用哪一只测力仪表标好？为什么？ 4.有一温度计，它的测量范围为0~200℃ ，精度为0.5级，求： 5.（1）该表可能出现的最大绝对误差。1℃ 6.（2）当示值分别为20℃ 、100℃时的示值相对误差。5％ ; 1％ 案例1： 某数控机床的主刀头行程范围：0~250cm，试在电阻式、电容式、电感式三类位移传感器中选用适合的一种来测量其行程距离。

案例2： 电子显微镜上下微调移动距离如何测量？试在电阻式、电容式、电感式三类位移传感器中选用适合的一种来测量其行程距离。

例1：用压电加速度传感器和电荷放大器测量振动加速度，如果加速度传感器的灵敏度为80PC/g （g为标准重力加速度=9.8m/s²），电荷放大器的灵敏度为20mv/PC，当振动加速度为5g时，求：S1=80PC/g :S2=20mv/PC:若输入X=5g时y=s1*s2*x=8000mv=8v 电荷放大器的输出电压为多少？ 此电荷放大器的反馈电容为多少？U0=q/Cf—Cf=U0/q=10^-12/20*10^-3=50*10^-12F=50pF

例2：用石英晶体加速度计测量机器的振动，已知加速度计的灵敏度SQ为5PC/g，电荷放大器的灵敏度SU为50mv/PC，当机器的振动达到最大加速度值时，相应的输出电压幅值为2V，试求该机器的振动加速度。U=q*su由u=2v可知q=40pc,而q=a*5PC/g可得a=8g *案例分析： 1.日用的电子秤重计运用什么力传感器？电阻应变式力传感器 2.车床测量车刀切削力运用的是什么力传感器?压电传感器 结露传感器 ：近年来，结露传感器的应用使磁带录像机(VTR)转轴、汽车的车窗玻璃、建材及其它精密机器等的结露问题得到解决。由树脂和导电粒子组成的膜状结构的结露传感器，其原理基于吸收水份后，导电粒子的间隔扩大，电阻增大，并且结露传感器的电路具有开关特性。这种传感器能在结露等恶劣环境下长期使用。 *问题分析： 1.氯化锂湿度传感器把湿度转化成什么电信号？电阻 2.哪一种半导体陶瓷型湿度传感器性能最好？Mgcr20‘一sn02半导体陶二瓷型湿敏元件 3.用于检测录像机和照相机结露的湿度传感器 ？A.电解质型湿度传感器 B.半导体陶瓷型 3

湿度传感器 C.有机高分子湿度传感器 1.什么叫N型半导体，特征是什么？什么叫P型半导体，特征是什么？ 2.什么什么叫做还原性气体？都有哪些？ 叫做氧化性气体？都有哪些？ 3.当N型气敏元件遇到氧化性气体时电阻上升或下降？当N型气敏元件遇到还原性气体时电阻上升或下降？P型半导体即空穴浓度远大于自由电子浓度的杂质半导体。 N型半导体即自由电子浓度远大于空穴浓度的杂质半导体。 特征：N渗入微量的五价元素：主要靠电子导电；自由电子是多数载流子，空穴是少数载子子。P渗入微量的三价元素：主要靠空穴导电；自由电子是少数载流子，空穴是多数载子。

1.在光线作用下能使物体的 电阻率 的现象称为内光电效应，基于内光电效应的光电元件有 半导体光敏电阻 、光敏电阻、光敏三极管、光敏晶闸管等。 2.光敏电阻的工作原理是基于 。 A外光电效应 B内光电效应 C压电效应 D光生伏特效应 3.在光线作用下，半导体的电导率增加的现象属于 。 A外光电效应 B内光电效应 C光电发射 D光导效应 4.当一定波长入射光照射物体时，反应该物体光电灵敏度的物理量是 。 A红限 B量子效率 C逸出功 D普朗克常数 5.光敏三极管的结构，可以看成普通三极管的 用光敏二极管替代的结果。 A集电极 B发射极 C集电结 D发射结 7.用光敏二极管或光敏三极管测量某光源的光通量时，是根据它 们的 实现的。 A光谱特性 B伏安特性 C频率特性 D光电特性 4

红外线传感器 1.室温环境下 D 是使用最广泛的红外线传感器 A热敏电阻红外线传感器 B热电偶红外线传感器 C热电堆红外线传感器 D热释电红外线传感器 2.菲涅耳透镜可以提高 D 的接收灵敏度 A热敏电阻红外线传感器 B热电偶红外线传感器 C热电堆红外线传感器 D热释电红外线传感器 3.上题提高的灵敏度可达到 10倍 。：练习 1.电阻应变式力学传感器的原理：它是由 弹性敏感元件与电阻应变片构成。弹性元件在感受被测力时将产生变形，其表面产生应变。粘贴在其表面的电阻应变片将随着变形，因此电阻值也产生相应的变化，测量出电阻变化值就可以推算出被测力的大小。 2.通常用应变式传感器来测量（ D ） A.温度 B.密度 C.加速度 D.电阻 3.电桥测量电路的作用是把传感器的参数变化转化为（D）的输出。 A. 电阻 b.电容 C.电感 D.电压 4.应变片为什么要进行温度补偿？因为被测定物都有自己的热膨胀系数，所

以会随着温度的变化伸长或缩短。因此如果温度发生变化，即使不施加外力贴在被测定物上的应变片也会测到应变。

5．什么叫压电效应？压电材料有哪些？压电效应：某些电介质在沿一定的

方向上受到外力的作用而变形时，内部会产生极化现象，同时在其皮相上产生电荷，当外力去掉后，又重新回到不带电的状态，这种现象称为压电效应。 无机压电材料：压电晶体和压电陶瓷 石英、酒石酸钾钠和磷酸二氢胺。 5

有机压电材料：聚偏氟乙烯（PVDF）

7.为什么压电压力传感器是预测动态压力，不适合侧静态压力。因为经过外力作用后的电荷，只有在回路具有无限大的输入阻抗时才得到保存。实际的情况不是这样的，所以这决定了压电传感器只能够测量动态的应力。

R1ＥＵ０R2

R3R4

R1

R2

Ｆ

6.如图所示为一直流电桥，供电电源电动势E=4V， 试求：（1）输出U0 =0的条件是什么？ 当R1=R2=R3=R4=120Ω， （2）R1为电阻应变片，其余为外接电阻，当R1的增量为⊿R1=1.2Ω时，电桥输出电压U0=? (3) R1和R2都为电阻应变片，两只应变片分别粘贴于等强度梁同一截面的正反两面。设等强度梁在受力后，R1,、R2

感受应变的极性相反，且⊿R1=⊿R2的绝对值=1.2Ω，试求

此时电桥输出端电压U0 。 6

R1ＥＵ０R2

R3R4

R1

R2

Ｆ

练习： 9.霍尔电势UH与磁感应强度B、控制电流I、霍尔元件灵敏度KH的关系是UH=__BIKH__。 A. 霍尔电势UH正比于磁感应强度B B. 霍尔电势UH正比于控制电流I C. 霍尔电势UH正比于灵敏度KH D. 霍尔电势UH=KH B I 10.为什么有些导体材料和绝缘材料均不宜做成霍尔元件？ 因为导体材料的U大，p小；绝缘体的则反，所以不适合。 8.常用的半导体光电元件有哪些？他们的电路符号是如何？

光敏二极管，光敏三极管，光电池。

合集下载

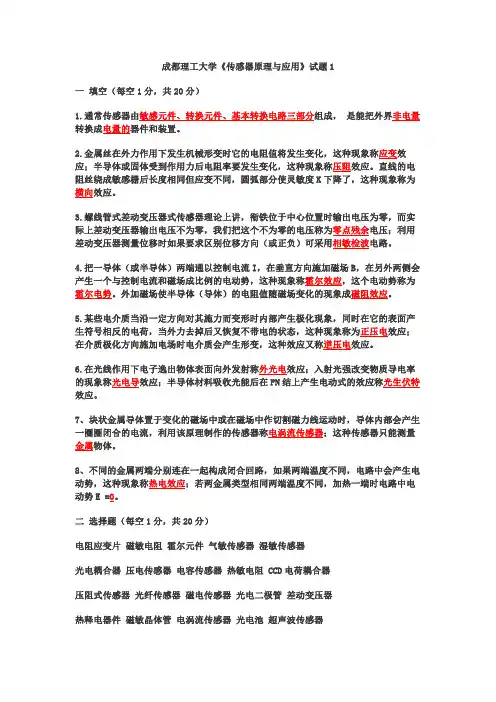

传感器期末考试试题及答案
