11,变压器绕组变形(频响法)测试标准化作业指导书

变压器检验作业指导书一、引言变压器是电力系统中重要的电气设备，其正常运行对于电力系统的稳定运行至关重要。

为了确保变压器的安全性和可靠性，需要进行定期的检验工作。

本作业指导书旨在提供变压器检验的详细步骤和要求，以确保检验工作的准确性和完整性。

二、检验前准备1. 检查变压器的运行记录和维护记录，了解变压器的历史情况和维护情况。

2. 确定检验的目的和范围，包括对变压器的外观、绝缘、油质等方面进行检验。

3. 准备必要的检验工具和设备，如绝缘电阻测试仪、油色谱仪等。

三、外观检验1. 检查变压器外壳和绝缘部件是否有损坏或变形，如有需要及时修复或更换。

2. 检查变压器的接线端子和接地装置是否牢固可靠。

3. 检查变压器的冷却系统，确保冷却系统的畅通和正常运行。

四、绝缘检验1. 使用绝缘电阻测试仪对变压器的绝缘电阻进行测量，记录测量值。

2. 对绝缘电阻低于标准要求的部位进行绝缘电阻升高试验，确保绝缘性能符合要求。

五、油质检验1. 采集变压器油样，送至实验室进行油色谱分析，检测油中的绝缘油品质和污染物含量。

2. 检查变压器油箱、油泵和油管路的密封情况，确保油系统的正常运行。

六、运行参数检验1. 测量变压器的电压比、空载损耗和短路阻抗等运行参数，与设计参数进行对比，确保变压器的运行性能符合要求。

2. 检查变压器的温度传感器和保护装置，确保温度监测和保护功能正常。

七、检验报告1. 根据检验结果，编制详细的检验报告，包括变压器的检验数据、问题和建议等。

2. 将检验报告提交给相关部门和责任人，以便制定后续的维护和修复计划。

八、安全注意事项1. 在进行变压器检验时，必须遵守相关的安全操作规程，确保人员和设备的安全。

2. 检验过程中，严禁使用带电工具和设备，必要时需进行安全隔离措施。

3. 如发现变压器存在严重的安全隐患，应立即停止检验工作，并及时报告相关部门。

以上为变压器检验作业指导书的详细内容和要求，通过按照指导书的步骤进行检验，可以确保变压器的安全性和可靠性。

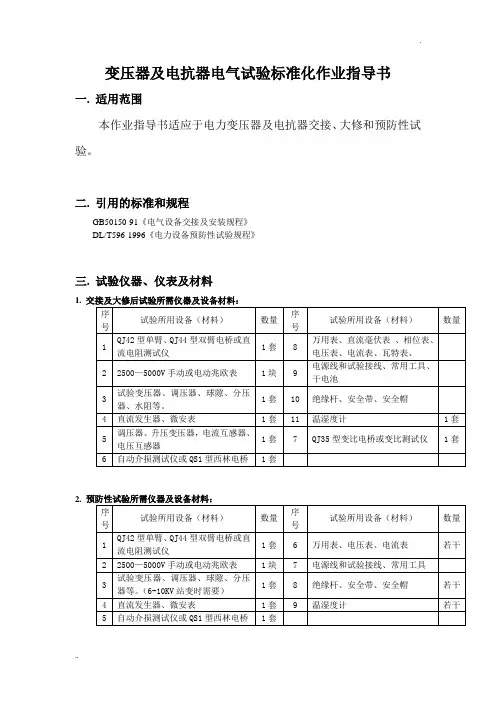

变压器及电抗器电气试验标准化作业指导书一. 适用范围本作业指导书适应于电力变压器及电抗器交接、大修和预防性试验。

二. 引用的标准和规程GB50150-91《电气设备交接及安装规程》DL/T596-1996《电力设备预防性试验规程》三. 试验仪器、仪表及材料1.2.四. 安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。

2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督五. 试验项目1. 变压器绕组直流电阻的测量1.1 试验目的检查绕组接头的焊接质量和绕组有无匝间短路；分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股的情况；1.2该项目适用范围交接、大修、预试、无载调压变压器改变分接位置后、故障后； 1.3试验时使用的仪器QJ42型单臂、QJ44型双臂电桥或直流电阻测试仪； 1.4试验方法1.4.1电流电压表法电流电压表法有称电压降法。

电压降法的测量原理是在被测量绕组中通以直流电流，因而在绕组的电阻上产生电压降，测量出通过绕组的电流及绕组上的电压降，根据欧姆定律，即可计算出绕组的直流电阻，测量接线如图所示。

测量时，应先接通电流回路，待测量回路的电流稳定后再合开关S2，接入电压表。

当测量结束，切断电源之前，应先断S2，后断S1，以免感应电动势损坏电压表。

测量用仪表准确度应不低于0.5级，电流表应选用内阻小的电压表应尽量选内阻大的4位高精度数字万用表。

当试验采用恒流源，数字式万用表内阻又很大时，一般来讲，都可使用图1-1（b ）的接线测量。

根据欧姆定律，由式（1-1）即可计算出被测电阻的直流电阻值。

R X =U/I （1-1） R X ——被测电阻（Ω）U ——被测电阻两端电压降（V ）； I ——通过被测电阻的电流（A ）。

电流表的导线应有足够的截面，并应尽量地短，且接触良好，以减小引线和接触电阻带来的测量误差。

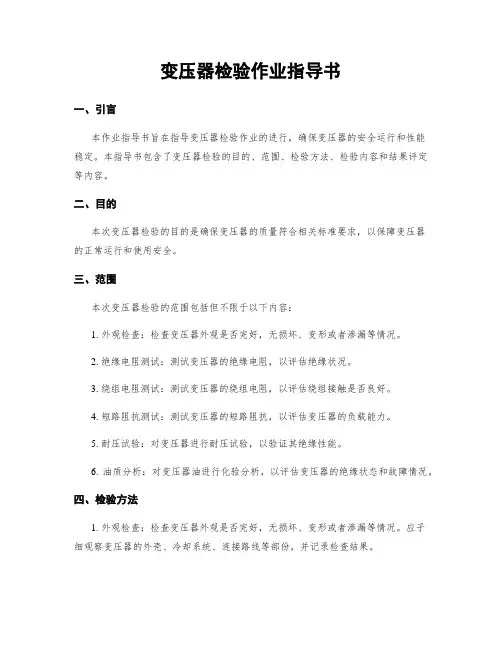

变压器检验作业指导书一、引言本作业指导书旨在指导变压器检验作业的进行，确保变压器的安全运行和性能稳定。

本指导书包含了变压器检验的目的、范围、检验方法、检验内容和结果评定等内容。

二、目的本次变压器检验的目的是确保变压器的质量符合相关标准要求，以保障变压器的正常运行和使用安全。

三、范围本次变压器检验的范围包括但不限于以下内容：1. 外观检查：检查变压器外观是否完好，无损坏、变形或者渗漏等情况。

2. 绝缘电阻测试：测试变压器的绝缘电阻，以评估绝缘状况。

3. 绕组电阻测试：测试变压器的绕组电阻，以评估绕组接触是否良好。

4. 短路阻抗测试：测试变压器的短路阻抗，以评估变压器的负载能力。

5. 耐压试验：对变压器进行耐压试验，以验证其绝缘性能。

6. 油质分析：对变压器油进行化验分析，以评估变压器的绝缘状态和故障情况。

四、检验方法1. 外观检查：检查变压器外观是否完好，无损坏、变形或者渗漏等情况。

应子细观察变压器的外壳、冷却系统、连接路线等部份，并记录检查结果。

2. 绝缘电阻测试：使用绝缘电阻测试仪，按照标准程序对变压器的绝缘电阻进行测试。

测试前应确保变压器处于断电状态，并按照仪器操作说明进行测试。

3. 绕组电阻测试：使用绕组电阻测试仪，按照标准程序对变压器的绕组电阻进行测试。

测试前应确保变压器处于断电状态，并按照仪器操作说明进行测试。

4. 短路阻抗测试：使用短路阻抗测试仪，按照标准程序对变压器的短路阻抗进行测试。

测试前应确保变压器处于断电状态，并按照仪器操作说明进行测试。

5. 耐压试验：使用耐压试验仪，按照标准程序对变压器进行耐压试验。

测试前应确保变压器处于断电状态，并按照仪器操作说明进行测试。

6. 油质分析：采集变压器油样本，并送至实验室进行化验分析。

根据实验室提供的测试报告，评估变压器的绝缘状态和故障情况。

五、检验内容1. 外观检查：- 检查变压器外壳是否完好，无损坏或者变形。

- 检查冷却系统是否正常，无渗漏现象。

变压器检验作业指导书标题：变压器检验作业指导书引言概述：变压器是电力系统中重要的电气设备，其正常运行对电网的稳定运行起着至关重要的作用。

为了确保变压器的正常运行，必须对其进行定期的检验和维护。

本文将详细介绍变压器检验的作业指导书，匡助操作人员正确、全面地进行变压器的检验工作。

一、检验前准备1.1 确认变压器的基本信息：在进行检验前，首先要确认变压器的基本信息，包括型号、额定容量、创造厂家等，以便后续的检验工作。

1.2 准备检验工具和设备：根据变压器的型号和检验要求，准备好相应的检验工具和设备，如绝缘电阻测试仪、油温计等。

1.3 制定检验计划：在进行检验前，应制定详细的检验计划，包括检验的内容、方法、时间等，确保检验工作有条不紊地进行。

二、外观检查2.1 检查外壳和接线端子：首先要对变压器的外壳和接线端子进行检查，确认是否有损坏、腐蚀等情况，保证变压器的外观完好。

2.2 检查冷却系统：检查变压器的冷却系统，包括冷却器、风扇等部件，确保冷却系统正常运行。

2.3 检查标牌和铭牌：检查变压器上的标牌和铭牌，确认其信息是否清晰完整，以便后续的维护和管理。

三、绝缘测试3.1 绝缘电阻测试：使用绝缘电阻测试仪对变压器的绝缘电阻进行测试，确保绝缘性能符合要求。

3.2 绝缘油测试：对变压器的绝缘油进行测试，包括介质损耗因数测试、溶解气体分析等，确保绝缘油的质量符合标准。

3.3 绝缘强度测试：进行绝缘强度测试，包括耐压测试、局部放电测试等，确保绝缘强度符合要求。

四、油温检测4.1 测量油温：使用油温计等工具对变压器的油温进行测量，确保变压器在正常运行温度范围内。

4.2 检查冷却系统：检查变压器的冷却系统是否正常运行，确保变压器的油温得以有效控制。

4.3 记录油温数据：将测量到的油温数据记录下来，作为后续分析和维护的参考。

五、综合检查5.1 检查接线端子：对变压器的接线端子进行检查，确保连接坚固、无松动现象。

5.2 检查接地系统：检查变压器的接地系统，确保接地良好，保证人员和设备的安全。

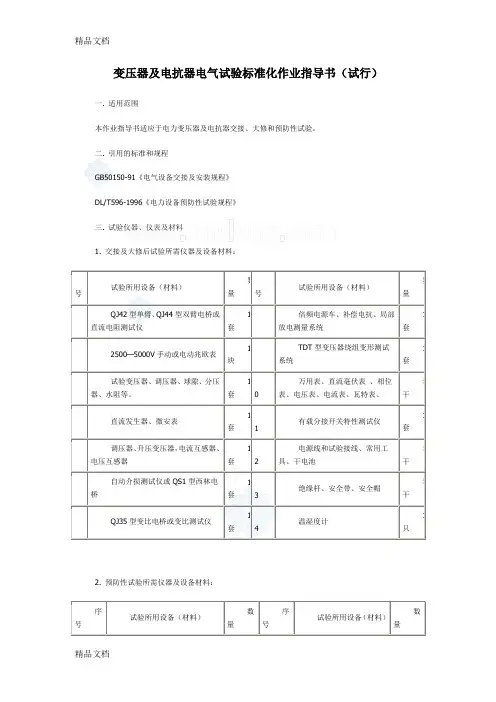

变压器及电抗器电气试验标准化作业指导书（试行）一. 适用范围本作业指导书适应于电力变压器及电抗器交接、大修和预防性试验。

二. 引用的标准和规程GB50150-91《电气设备交接及安装规程》DL/T596-1996《电力设备预防性试验规程》三. 试验仪器、仪表及材料1. 交接及大修后试验所需仪器及设备材料：QJ42型单臂、2. 预防性试验所需仪器及设备材料：四. 安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。

2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督五. 试验项目1. 变压器绕组直流电阻的测量1.1 试验目的检查绕组接头的焊接质量和绕组有无匝间短路；分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股的情况；1.2该项目适用范围交接、大修、预试、无载调压变压器改变分接位置后、故障后；1.3试验时使用的仪器QJ42型单臂、QJ44型双臂电桥或直流电阻测试仪；1.4试验方法1.4.1电流电压表法电流电压表法有称电压降法。

电压降法的测量原理是在被测量绕组中通以直流电流，因而在绕组的电阻上产生电压降，测量出通过绕组的电流及绕组上的电压降，根据欧姆定律，即可计算出绕组的直流电阻，测量接线如图所示。

图1-1电流电压表法测量直流电阻原理图（a）测量大电阻（b）测量小电阻测量时，应先接通电流回路，待测量回路的电流稳定后再合开关S2，接入电压表。

当测量结束，切断电源之前，应先断S2，后断S1，以免感应电动势损坏电压表。

测量用仪表准确度应不低于0.5级，电流表应选用内阻小的电压表应尽量选内阻大的4位高精度数字万用表。

当试验采用恒流源，数字式万用表内阻又很大时，一般来讲，都可使用图1-1（b）的接线测量。

根据欧姆定律，由式（1-1）即可计算出被测电阻的直流电阻值。

RX=U/I （1-1）RX——被测电阻（Ω）U——被测电阻两端电压降（V）；I——通过被测电阻的电流（A）。

变压器检验作业指导书一、引言本文档旨在提供变压器检验作业的详细指导，以确保变压器的正常运行和安全使用。

变压器是电力系统中重要的设备之一，对电能的传输和分配起着关键作用。

因此，对变压器进行定期的检验和维护是必不可少的。

二、检验前的准备工作1. 检查检验设备的完好性和准确性，包括测量仪器、绝缘测试仪、温度计等。

2. 检查变压器的外观，确保无明显的损坏或者渗漏。

3. 检查变压器的接地装置，确保接地良好。

三、外观检查1. 检查变压器的外观，包括外壳、冷却器、连接器等，确保无明显的损坏或者腐蚀。

2. 检查变压器的标志和铭牌，确保信息准确可读。

3. 检查变压器的油位，确保在正常范围内。

四、绝缘测试1. 使用绝缘测试仪对变压器的绝缘电阻进行测试，确保绝缘性能符合要求。

2. 测试变压器的绝缘油的电介质强度，确保其满足标准要求。

五、温度测试1. 使用温度计对变压器的各个部位进行温度测试，包括线圈、冷却器等。

2. 检查温度测试结果是否在正常范围内，如果超出范围，需要进一步分析原因并采取相应措施。

六、电气性能测试1. 测试变压器的电阻，包括线圈的直流电阻和绕组间的绝缘电阻。

2. 测试变压器的电压比和短路阻抗，确保其符合设计要求。

3. 测试变压器的负载损耗和空载损耗，确保其在合理范围内。

七、油质检验1. 采集变压器油样，送至实验室进行油质检验。

2. 检查油样的外观、颜色温和味，确保无异常情况。

3. 进行油质指标的测试，包括酸值、水分含量、溶解气体含量等。

八、检查报告和记录1. 将所有的检查结果和测试数据记录在检查报告中，包括外观检查、绝缘测试、温度测试、电气性能测试和油质检验等。

2. 检查报告应包括变压器的基本信息、检查日期、检查人员等。

3. 检查报告应存档并定期进行复查，以便追踪和比对变压器的检查历史。

九、安全注意事项1. 在进行变压器检验作业时，必须遵守相关的安全操作规程，确保人员和设备的安全。

2. 在检查过程中，应注意防止触电和火灾等危（wei）险情况的发生。

变压器检验作业指导书一、引言本作业指导书旨在提供变压器检验的详细步骤和操作要点，以确保检验过程的准确性和可靠性。

本指导书适用于各类变压器的检验工作，包括但不限于电力变压器、配电变压器等。

二、检验前准备1. 确认检验范围：根据实际需求，明确需要检验的变压器的型号、规格和要求。

2. 检查检验设备：检查所需的检验设备是否齐全，并确保其正常工作状态。

3. 检查检验环境：检查检验场所的环境条件，确保符合检验要求，如温度、湿度等。

4. 准备检验记录表：根据实际情况，准备相应的检验记录表，用于记录检验过程中的数据和结果。

三、检验步骤1. 外观检查a. 检查变压器的外观是否完好，有无明显的损坏或变形。

b. 检查变压器的标识是否清晰可见，包括型号、规格、额定容量等信息。

c. 检查变压器的绝缘层是否完好，有无裂纹或腐蚀现象。

2. 内部检查a. 拆卸变压器的外壳，检查内部绝缘体的状态，如绝缘纸、绝缘垫等。

b. 检查变压器的绕组是否有松动、断裂或短路等现象。

c. 检查变压器的冷却系统，包括冷却油、冷却器、风扇等是否正常工作。

3. 电气性能检查a. 进行绝缘电阻测量，以评估绝缘系统的可靠性。

b. 进行耐压试验，以验证变压器的耐压性能。

c. 进行空载试验，以评估变压器的无负荷损耗和空载电流。

d. 进行负载试验，以评估变压器的负载损耗和负载电流。

4. 检验记录与报告a. 在检验过程中，及时记录各项检测数据和结果。

b. 根据检验结果，编制检验报告，详细描述变压器的检验情况和评估结果。

四、安全注意事项1. 在进行检验前，确保所有的电源已经切断，并采取必要的安全措施。

2. 在检验过程中，注意防止触电和短路等意外事故的发生。

3. 检验过程中，注意保持检验环境的清洁和整洁，避免杂物的干扰。

五、总结本作业指导书详细介绍了变压器检验的步骤和操作要点，包括外观检查、内部检查、电气性能检查等内容。

通过按照本指导书进行检验，可以准确评估变压器的性能和可靠性，并及时发现潜在的故障和问题。

变压器检验作业指导书一、引言本作业指导书旨在提供变压器检验的详细步骤和要求，以确保变压器的正常运行和安全性。

本指导书适合于各类变压器的检验工作。

二、检验前准备1. 确保所有操作人员已接受相关培训，并具备相关技能和知识。

2. 确保所有检验设备和工具的准确性和完好性。

3. 确保检验区域安全，并采取必要的防护措施。

三、检验步骤1. 外观检查a. 检查变压器外壳是否完好，无明显损坏。

b. 检查变压器冷却系统是否正常运行。

c. 检查变压器绝缘材料是否完好，无裂纹或者破损。

2. 内部检查a. 检查变压器内部是否有异物或者积尘，必要时进行清理。

b. 检查变压器绕组是否松动或者变形，必要时进行修复。

c. 检查变压器油位是否正常，必要时进行添加或者更换。

3. 绝缘电阻测量a. 使用绝缘电阻测试仪对变压器的绝缘电阻进行测量。

b. 确保测量结果符合规定的标准值范围。

4. 功率损耗测量a. 使用功率损耗测试仪对变压器的功率损耗进行测量。

b. 确保测量结果符合规定的标准值范围。

5. 绕组电阻测量a. 使用绕组电阻测试仪对变压器的绕组电阻进行测量。

b. 确保测量结果符合规定的标准值范围。

6. 转向性试验a. 使用转向性测试仪对变压器的转向性进行试验。

b. 确保试验结果符合规定的标准值范围。

7. 绝缘油测试a. 取样变压器绝缘油，并送至实验室进行绝缘油测试。

b. 确保测试结果符合规定的标准值范围。

8. 交流耐压试验a. 使用交流耐压测试仪对变压器进行耐压试验。

b. 确保试验结果符合规定的标准值范围。

9. 整体性能测试a. 对变压器进行整体性能测试，包括负载损耗、温升等。

b. 确保测试结果符合规定的标准值范围。

四、检验记录与报告1. 检验记录a. 对每一项检验步骤进行详细记录，包括检验日期、检验人员、检验结果等。

b. 确保记录准确、完整。

2. 检验报告a. 根据检验记录编制检验报告。

b. 报告中应包括检验结果、异常情况、建议的修复措施等。

变压器检验作业指导书【作业指导书】变压器检验作业指导书一、引言变压器是电力系统中重要的电力设备之一，对其进行定期的检验是确保其正常运行和安全使用的重要环节。

本作业指导书旨在为变压器检验提供详细的操作指导，确保操作人员按照标准程序进行检验工作，保证检验结果的准确性和可靠性。

二、检验目的1. 确定变压器的运行状态和性能是否符合要求；2. 发现和排除变压器存在的故障和隐患；3. 提供变压器运行数据和性能评估依据。

三、检验范围本次变压器检验主要包括外观检查、绝缘电阻测量、绝缘油分析、局部放电检测、电气参数测量等内容。

四、检验工具和设备1. 外观检查：手电筒、相机；2. 绝缘电阻测量：绝缘电阻测试仪、绝缘电阻测试线；3. 绝缘油分析：绝缘油采样器、绝缘油分析仪；4. 局部放电检测：局部放电检测仪、高压电源、探头；5. 电气参数测量：电流表、电压表、功率因数表等。

五、检验步骤1. 外观检查：a. 使用手电筒检查变压器外壳和接线端子是否有损坏、变形或者腐蚀等情况；b. 使用相机拍摄变压器外观照片，记录外观状态。

2. 绝缘电阻测量：a. 确保变压器断电，并对接地开关进行锁闭和标识；b. 将绝缘电阻测试仪与变压器绝缘电阻测试线连接；c. 按照测试仪的操作说明进行测试，记录测试结果。

3. 绝缘油分析：a. 使用绝缘油采样器采集变压器绝缘油样品；b. 将采集的绝缘油样品送至实验室进行分析，包括颜色、气体分析、含水量等指标；c. 根据实验室提供的测试结果，评估变压器绝缘油的状态。

4. 局部放电检测：a. 确保变压器断电，并对接地开关进行锁闭和标识；b. 将局部放电检测仪与变压器高压侧连接，接地侧连接地线；c. 按照检测仪的操作说明进行局部放电测试，记录测试结果。

5. 电气参数测量：a. 确保变压器断电，并对接地开关进行锁闭和标识；b. 使用电流表、电压表、功率因数表等测量仪器，按照变压器的接线方式进行电气参数测量；c. 记录电流、电压、功率因数等参数，并与设计值进行对照。

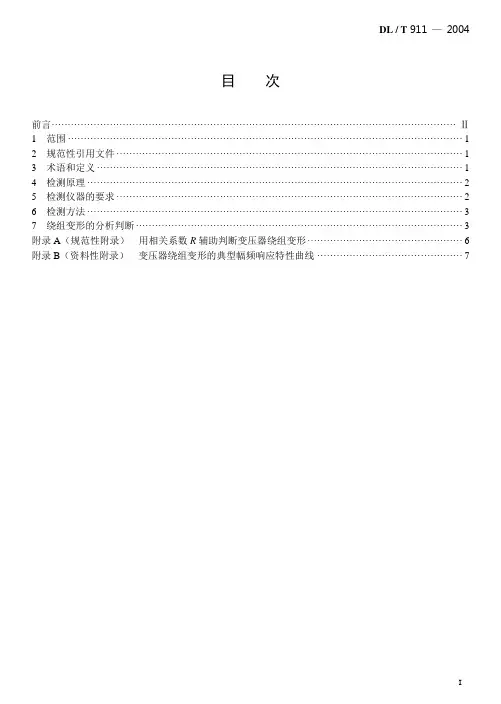

目次前言 (Ⅱ)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4检测原理 (2)5检测仪器的要求 (2)6检测方法 (3)7绕组变形的分析判断 (3)附录A（规范性附录）用相关系数R辅助判断变压器绕组变形 (6)附录B（资料性附录）变压器绕组变形的典型幅频响应特性曲线 (7)I前言本标准是根据原国家经贸委《关于确认1999年度电力行业标准制、修订计划项目的通知》（国经贸电力［1999］40号）安排制定的，目的是规范和指导电力变压器绕组变形频率响应分析法（不包括低压脉冲法）的现场应用。

用频率响应分析法检测变压器绕组变形具有检测灵敏度高、现场使用方便、可在变压器不吊罩的情况下判断变压器绕组变形等优点，现已在电力行业广泛应用。

本标准的附录A为规范性附录，附录B为资料性附录。

本标准由中国电力企业联合会提出。

本标准由电力行业高压试验技术标准化技术委员会归口并负责解释。

本标准起草单位：中国电力科学研究院、广东省电力试验研究所、福建省电力试验研究院、安徽省电力科学研究院、华北电力科学研究院、武汉高压研究所。

本标准起草人：王圣、高克利、林春耀、欧阳旭东、张孔林、余国钢、何宏明、马继先、梅刚。

II电力变压器绕组变形的频率响应分析法1 范围本标准规定了用频率响应分析法检测变压器绕组变形的基本要求。

本标准适用于6kV及以上电压等级电力变压器及其他特殊用途的变压器。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB1094.1 电力变压器第一部分总则（eqv IEC 60076–1：1993）GB1094.5 电力变压器第五部分承受短路的能力（neq IEC 60076–5：1976）DL/T596 电力设备预防性试验规程3 术语和定义下列术语和定义适用于本标准。

变压器检验作业指导书标题：变压器检验作业指导书引言概述：变压器是电力系统中重要的电气设备之一，其正常运行对电力系统的稳定性和可靠性具有重要影响。

为了确保变压器的安全运行和性能稳定，进行变压器检验是必不可少的工作。

本文将为大家介绍变压器检验的作业指导书，以帮助工作人员进行准确、高效的检验工作。

一、检验前的准备工作1.1 清理工作区域：在进行变压器检验之前，首先需要将工作区域进行清理，确保没有杂物和障碍物。

这样可以为检验工作提供一个安全、整洁的环境。

1.2 检查检测设备：检验变压器需要使用一些专用的检测设备，如电流表、电压表、绝缘电阻测试仪等。

在开始检验之前，要仔细检查这些设备的工作状态，确保其准确可靠。

1.3 确定检验计划：根据变压器的类型和检验要求，制定详细的检验计划。

包括检验的内容、检验的顺序、检验的时间安排等。

这样可以有序地进行检验工作，提高工作效率。

二、外观检查2.1 外部观察：首先要对变压器的外部进行观察，检查是否有明显的损坏或变形。

包括外壳、冷却器、绝缘子等部位。

如果发现异常情况，应及时记录并进行进一步的检查。

2.2 温度测量：使用温度计对变压器的各个部位进行测量，包括油温、绕组温度等。

温度异常可能是变压器故障的一个重要指标，需要特别关注。

2.3 漏油检查：检查变压器是否有漏油现象，包括油箱、油位计等部位。

漏油可能导致变压器的绝缘性能下降，需要及时处理。

三、绝缘性能检查3.1 绝缘电阻测试：使用绝缘电阻测试仪对变压器的绝缘电阻进行测量。

绝缘电阻是判断变压器绝缘性能好坏的重要指标，需要进行定期检测。

3.2 绝缘油测试：对变压器的绝缘油进行测试，包括介质损耗测试、介质电阻测试等。

绝缘油的性能直接影响变压器的绝缘性能，需要关注其指标是否符合标准要求。

3.3 绝缘强度测试：使用高压测试仪对变压器的绝缘强度进行测试。

绝缘强度是判断变压器绝缘性能的重要指标，需要进行定期的高压测试。

四、电气性能检查4.1 电阻测试：对变压器的绕组电阻进行测试，包括主绕组、励磁绕组等。

变压器检验作业指导书一、引言本作业指导书旨在提供变压器检验的详细步骤和要求，以确保变压器的安全运行和性能符合标准要求。

本指导书适合于各类变压器的检验工作。

二、检验前准备1. 确定检验范围：根据变压器的类型和规格，确定需要进行的检验项目。

2. 准备检验设备：包括电压表、电流表、绝缘电阻测试仪、温度计等。

3. 确保安全：检查变压器周围环境，确保无明火、易燃物品等危（wei）险因素。

三、检验步骤1. 外观检查- 检查变压器外壳是否完好，有无变形、裂纹等损坏情况。

- 检查接线端子是否紧固，无松动现象。

- 检查冷却系统是否正常，散热器是否清洁。

2. 绝缘电阻测试- 使用绝缘电阻测试仪对变压器的绝缘电阻进行测试。

- 测试前应确保变压器已停电，并断开所有连接。

3. 电气参数测试- 测量变压器的额定电压、额定电流、短路阻抗等参数。

- 根据变压器的规格和标准要求，进行相应的测量和记录。

4. 负载性能测试- 将变压器连接到负载电路上，进行负载性能测试。

- 测试过程中应监测变压器的温度、电流等参数，并记录数据。

5. 绝缘油分析- 采集变压器绝缘油样品，送至实验室进行绝缘油分析。

- 根据分析结果，评估变压器的绝缘状态和潜在故障风险。

6. 检验报告编写- 根据实际检验结果，编写详细的检验报告。

- 报告中应包括变压器的基本信息、检验项目、检验结果、存在的问题及建议等内容。

四、检验要求1. 检验过程中，应严格按照标准要求进行操作，确保测量的准确性和可靠性。

2. 检验设备应经过校准，并定期检查和维护，确保其正常工作。

3. 检验人员应具备相关的专业知识和技能，并遵守相关安全操作规程。

4. 检验报告应及时编写和归档，以备后续参考和分析。

五、安全注意事项1. 在检验过程中，严禁触摸带电部件，必要时应佩戴绝缘手套和其他个人防护装备。

2. 在进行绝缘电阻测试和负载性能测试时，应遵循相应的安全操作规程，确保人员和设备的安全。

3. 如发现变压器存在明显的安全隐患或者故障，应及时住手检验工作，并采取相应的措施进行修复或者更换。

变压器绕组变形试验绕组变形原因：①外部作用力；②出口短路时电磁力的作用；③几十倍短路电流流过绕组会发热，绕组表面绝缘被破坏，绕组机械性能下降；④过电压，包括雷电过电压、操作过电压。

测量方法：采用频响法测量绕组变形，等效示意图如下图所示。

其中，s U 为不同频率的正弦电压，0U 为电压输出，L 、s C 、k C 为变压器结构参数，L 为绕组电感，s C 为饼间电容，k C 为绕组对地电容，Z 为输入阻抗。

频率响应(w)(w)|H(w)|(w)o s U H U ϕ==∠。

输入电压频率包括低频、中频、高频三段，低频段为1~100kHz ，中频段为100~600kHz ，高频段为600~1000kHz 。

低频段时，s C 较大，L 起主要作用，主要反映绕组情况；中频段时，s C 、L 均起作用，峰谷值比较多，主要反映线圈相对位置变化、饼间电容、电感；高频段时L 值较大，k C 、s C 起主要作用，反映绕组引线对地、引线对绕组情况。

大家普遍关注低频段的情况，以低频段结果为主，以高、中频段结果为辅。

从相似性角度看，低压绕组一致性较好。

绕组变形的另一个判据为低压短路阻抗，低压短路阻抗和幅频响应对应结合判断绕组变形。

U s 0绕组变形试验规定：66kV 以上电压等级变压器采用频率响应法，66kV 以下采用低电压短路阻抗法，检修规程中两者都要做；承受短路电流冲击后，要做绕组变形试验。

短路后，绕组受电动力情况：轴线、径向，低压绕组朝贴心压缩，高压绕组向外扩张。

低压绕组整体压缩，高压绕组整体拉伸。

试验设备及接线：试验采用的设备为Rzbx-FR 型变压器绕组变形综合测试仪，如图所示。

设备配套共五根接线，一条输入线，一端为钳夹（红色），另一端分为两个接线端，分别与设备的“信号”、“输入”端相连；一条为输出线，一端为钳夹（黑色），另一端接设备“输出”端；一条为接地线；一条为电源线。

接线方式分为四种方式（如下图）：对于有中性点引出的星形接线，O 端输入（红色钳夹）、A 端测量（黑色钳夹），O 端输入（红色钳夹）、B 端测量（黑色钳夹），O 端输入（红色钳夹）、C 端测量（黑色钳夹）；对于无中性点引出的星形接线，A 端输入、B端测试，B端输入、C端测试，C端输入、A端测试；对于角形接线，a端输入、b端测试，b端输入、c端测试，c端输入、a端测试；对于单项变压器，x端输入、a端测试，y端输入、b端测试，z端输入、c端测试。

变压器检验作业指导书一、引言本作业指导书旨在指导变压器的检验作业，并确保变压器的质量和性能符合相关标准和要求。

本指导书包含了检验前的准备工作、检验过程中的注意事项以及检验后的处理等内容。

二、检验前的准备工作1. 确定检验的变压器型号、额定容量和技术要求。

2. 检查变压器的外观是否完好，是否有损坏或变形的情况。

3. 检查变压器的绝缘电阻和绝缘电压是否符合要求。

4. 确保变压器的冷却系统正常运行，冷却介质是否充足。

5. 准备好检验所需的仪器设备和工具，包括电压表、电流表、温度计等。

三、检验过程中的注意事项1. 检查变压器的接线是否正确，是否符合电气图纸和接线图的要求。

2. 检查变压器的绝缘电阻和绝缘电压，确保其符合标准要求。

3. 测量变压器的空载损耗和短路阻抗，确保其在合理范围内。

4. 检查变压器的冷却系统，包括冷却油的温度、流量和压力等参数，确保其正常工作。

5. 检查变压器的外观和绝缘表面，确保没有损坏或污染。

四、检验后的处理1. 根据检验结果，评估变压器的质量和性能是否符合要求。

2. 如果发现问题或不合格项，及时采取措施修复或更换。

3. 对合格的变压器进行记录和归档，包括检验日期、检验人员、检验结果等信息。

4. 对不合格的变压器进行追溯和分析，找出问题的原因，并采取措施进行改进。

五、总结本作业指导书详细介绍了变压器检验的准备工作、注意事项以及检验后的处理等内容。

通过按照本指导书进行检验作业，可以确保变压器的质量和性能符合要求，并提高变压器的可靠性和安全性。

同时，本指导书也为变压器检验工作提供了一套标准化的操作流程，方便检验人员进行参考和操作。

变压器检验作业指导书一、引言本作业指导书旨在指导变压器检验作业的执行，确保变压器的安全运行和质量可靠。

本指导书适合于各类变压器的检验工作，包括新购变压器的出厂检验、现场变压器的接收检验以及定期的运行检验。

通过本指导书的执行，能够确保变压器的性能符合设计要求，同时提前发现潜在问题，采取相应措施进行修复或者更换，以保证变压器的安全运行。

二、检验前准备1. 检查检验设备和工具的完好性和准确性，确保其能够满足检验要求。

2. 检查变压器的外观，确认无明显的损坏或者变形。

3. 检查变压器的接线端子，确保连接坚固，无松动现象。

4. 检查变压器的冷却系统，确认冷却介质充足，冷却系统正常运行。

5. 检查变压器的绝缘系统，包括绝缘油和绝缘材料，确保其正常运行和绝缘性能良好。

三、检验内容及方法1. 外观检查通过肉眼观察变压器的外观，检查是否有明显的损坏、腐蚀、漏油等现象，以及接线端子是否连接坚固。

2. 冷却系统检查检查变压器的冷却系统，包括冷却器、冷却风扇、冷却水管道等，确认冷却系统正常运行，冷却介质充足。

3. 绝缘系统检查3.1 绝缘油检查取样检测变压器绝缘油的电气性能，包括介质损耗因数、介质电阻、电击穿强度等指标，确保绝缘油的绝缘性能良好。

3.2 绝缘材料检查检查变压器绝缘材料的完好性，包括绝缘垫片、绝缘套管等，确认无破损、老化等现象。

4. 电气性能检查4.1 变比检查通过变比测试仪对变压器的变比进行测量，确保变比符合设计要求。

4.2 绝缘电阻检查使用绝缘电阻测试仪对变压器的绝缘电阻进行测量，确认绝缘电阻值在正常范围内。

4.3 空载损耗和短路阻抗检查通过空载损耗测试仪和短路阻抗测试仪对变压器的空载损耗和短路阻抗进行测量，确保其符合设计要求。

4.4 轻载和负载损耗检查通过负载测试仪对变压器的轻载和负载损耗进行测量，确认其在正常范围内。

5. 绝缘电压强度检查使用绝缘电压测试仪对变压器的绝缘电压强度进行检测，确保其能够承受额定电压的工作条件。
